Re: СВО для принтера(всёнём)

Сообщение ilalexey » 16 ноя 2018, 16:26

В корне нет! Давление накачивается и стоит годами(если утечек нет). Накачал при старте один раз(есть потайной краник). Стрелка поднялась и стоит так пока не начнётся процесс обогрева. Дальше только подниматься может(при нагреве жидкости). Я это к тому, что:
1. Можно потерю жидкости в компах обойти.
2. Можно пропихнуть жидкость через 2мм. Но это наверно обойдётся большим радиатором охлаждения. Тему ещё не осознал до конца, но жидкость закипает быстрей при определённых условиях.
Пс: в век миниатюризации всего, не гоже 6мм за стандарт брать.
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение setar » 16 ноя 2018, 16:49

Ну фиг знает как такое может быть , нужна "помощь зала" :)
предположу что там связка вода+воздух, и сжимается именно воздух, тогда да.
Аватара пользователя
setar
Site Admin

Сообщения: 10412
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 16 ноя 2018, 17:51

setar писал(а):нужна "помощь зала"

Согласен. По этой причине мы тут.
setar писал(а):предположу что там связка вода+воздух, и сжимается именно воздух, тогда да.

Есть расширительный бак, фича стравливания лишнего давления и фича заполнения.

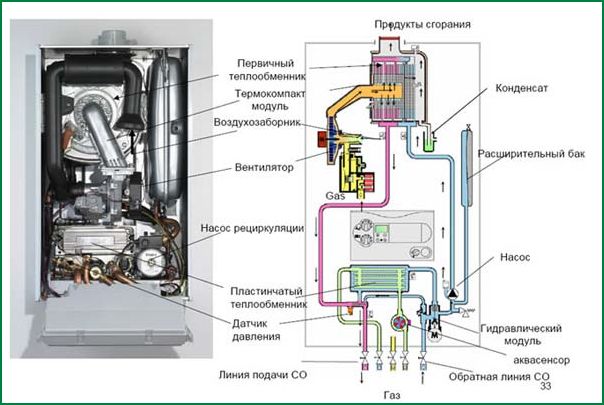

Примерная стандартная схема. Узел обратная линия-гидравлический модуль-насос..:

Добавлено спустя 50 минут 25 секунд:

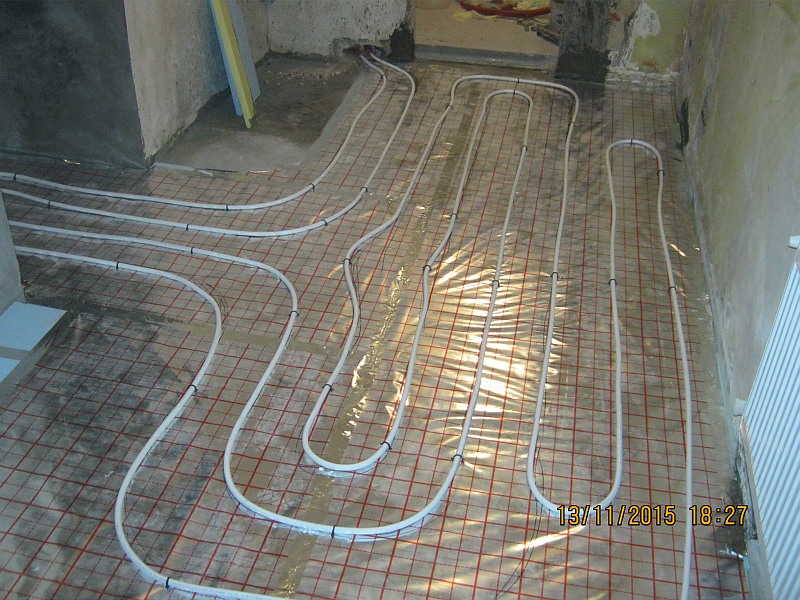

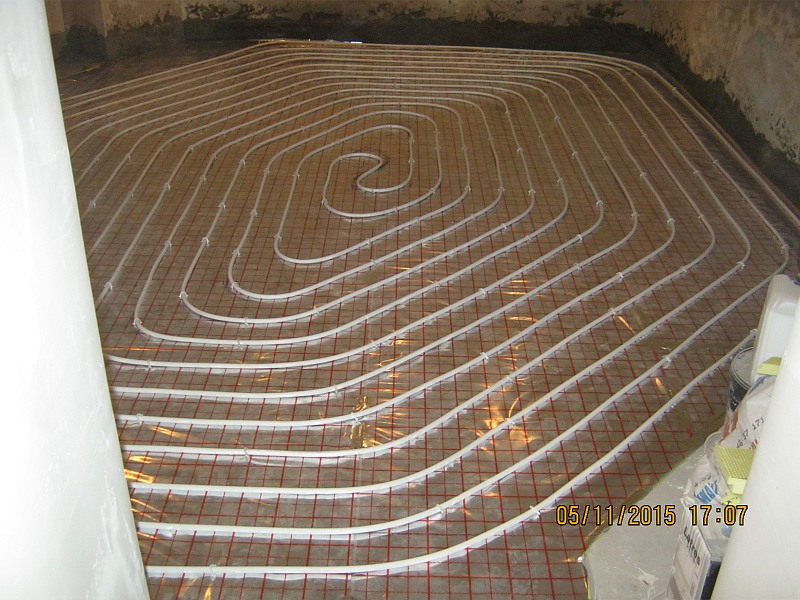

Вот не полные фотки хаты, где циркуляция идёт от одной точки(колонка). Метраж не помню. Там есть ещё пол в санузле, радиатор для полотенец и две батареи под окнами. При открытой системе сомневаюсь, что центробегом можно прокачать такое.
Вложения
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение Master987 » 02 дек 2018, 17:21

чет не че не понял о чем речь.
Зачем давления накачивать? Вы в систему охлаждения автомобиля давления накачиваете?
В системе отопления домов другая история
Компьютерные системы сво не теряют жидкость если нет течи и система герметична. Жидкость там нужна менять со временем.
Системы есть открытые и закрытые типа
В закрытых применяется ресивер (ресивер не обязателен если не требуется компенсировать большое тепловое расширения жидкости)
В открытых расширительный бак (устанавливается в самой верхней точке системы)
Насос подбирается от потребностей какой объем жидкости нужно протолкнуть за единицу времени через определенный проход. Да вся система в идеале должна быть построена на одном диаметре больше или равном диаметру выхода на насосе.
В реалиях 3д принтера вполне подойдет даже омывтельный бачек с его насосам от авто та гоже ваза или самый дешёвый насос с алика который тут мелькал
Printer: дельта rostock
Firmware: Marlin
Filament: ABS - 1.75
Nozzle: 0.3 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Аватара пользователя
Master987

Сообщения: 104
Зарегистрирован: 16 авг 2015, 14:46

Re: СВО для принтера(всёнём)

Сообщение OBN_RacerMan » 02 дек 2018, 17:47

Master987 писал(а):В реалиях 3д принтера вполне подойдет даже омывтельный бачек с его насосам от авто та гоже ваза

Только следует учесть, что моторчик омывателя в принципе не рассчитан на продолжительную работу, также и его внутреннее устройство не способствует этому (латунные щётки-лепестки). Лучше не пожадничать и купить нормальный моторчик под это дело.
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 201
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: СВО для принтера(всёнём)

Сообщение Master987 » 02 дек 2018, 17:57

OBN_RacerMan писал(а):
Master987 писал(а):В реалиях 3д принтера вполне подойдет даже омывтельный бачек с его насосам от авто та гоже ваза

Только следует учесть, что моторчик омывателя в принципе не рассчитан на продолжительную работу, также и его внутреннее устройство не способствует этому (латунные щётки-лепестки). Лучше не пожадничать и купить нормальный моторчик под это дело.


согласен там коллекторный унылый двигатель умрет быстро
на алике можно взять 250-400 рублей норм насос

да желательно чтобы насос охлаждался этой же жидкостью и стоял на выходе из радиатора где самая холодная жидкость
Printer: дельта rostock
Firmware: Marlin
Filament: ABS - 1.75
Nozzle: 0.3 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Аватара пользователя
Master987

Сообщения: 104
Зарегистрирован: 16 авг 2015, 14:46

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 03 дек 2018, 10:05

Master987 писал(а):чет не че не понял о чем речь.

Так разберитесь.
Разговор о системе с внутренним диаметром трубки 2мм.
В кровеносной системе туча тончайших трубок и давление есть.
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение Master987 » 03 дек 2018, 13:07

ilalexey писал(а):
Master987 писал(а):чет не че не понял о чем речь.

Так разберитесь.
Разговор о системе с внутренним диаметром трубки 2мм.
В кровеносной системе туча тончайших трубок и давление есть.


d = 6(мм); S = 28.278(мм²)
d = 2(мм); S = 3.142(мм²)
система с 2 мм на один экструдер работать думаю будет только вот насос придется по оборотам регулировать как минимум на 30-50% его мощности это самый дешёвый китайский насос под трубку 6 мм или рядом с экструдерам ставить перемычку трубкой 4 мм. Но лучше регулировать обороты поскольку вязкость жидкости еще будет играть роль а обычная вода тут явно не айс как минимум антифриз а лучше чистый спирт :beer:
да еще трубку диаметром меньшего сечения чем насос нужно минимизировать чтобы уменьшить гидравлическое сопротивление
даже интересно хватит ли этого малыша

такой есть в наличии вполне годный вариант

с огромным запасом

радиатор хватит за глаза хотя я бы поставил 120х120 более тихие кулеры
Printer: дельта rostock
Firmware: Marlin
Filament: ABS - 1.75
Nozzle: 0.3 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Аватара пользователя
Master987

Сообщения: 104
Зарегистрирован: 16 авг 2015, 14:46

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 03 дек 2018, 20:48

Master987 писал(а):вязкость жидкости

Это, как бы, и так понятно.
Спирт когда кипит? А под давлением?
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение Master987 » 03 дек 2018, 23:30

ilalexey писал(а):
Master987 писал(а):вязкость жидкости

Это, как бы, и так понятно.
Спирт когда кипит? А под давлением?

Горит не спирт а пары спирта. Кипит на 120 градусах самовозгорание что-то около 400 градусов.
То есть если нет открытого пламени и температуры в 400 градусов спирт просто испарится а если есть пламя или 400 градусов ну пожар будет даже если там будет не спирт.
И я не кого не призываю лить в сво спирт! спирт надо :beer:
да давление если все правильно сделано будет 0,05-0,1 кг
да у сво есть одно преимущество над обычным обдувам. В случае сбоя принтера сво сможет отводить 40 ват тепла достаточно долго даже если насос умрет.
Printer: дельта rostock
Firmware: Marlin
Filament: ABS - 1.75
Nozzle: 0.3 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Аватара пользователя
Master987

Сообщения: 104
Зарегистрирован: 16 авг 2015, 14:46

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 04 дек 2018, 01:06

Master987 писал(а):у сво есть одно преимущество над обычным обдувам. В случае сбоя принтера сво сможет отводить 40 ват тепла достаточно долго даже если насос умрет.

+1
Вчера/сегодня долбит мысль о алюм. пудре в жидкости. Началось с мысли о визуальной оценке(есть ли движение в системе).
С другой стороны - анахну нам надо(с)
---
п.с.: в одном ульпане(школа такая) был смышлёный паренёк, который из всего рождал улыбку. На уроке изучали слово "анахну"(мы, иврит). После долгих повторений материала, в конце урока выдал эту фразу(анахну нам надо).
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение guron » 08 фев 2019, 13:47

ilalexey писал(а):Началось с мысли о визуальной оценке(есть ли движение в системе).

https://ru.aliexpress.com/item/GOGOPAND ... adf1873-18
как вариант и можно на "alarm" завести или ещё куда. Или даже в разрыв нагревателя.
Внутри подпружиненный магнит, снаружи геркон, можно самому выточить.
guron

Сообщения: 3
Зарегистрирован: 14 окт 2015, 14:18

Re: СВО для принтера(всёнём)

Сообщение Master987 » 09 фев 2019, 18:47

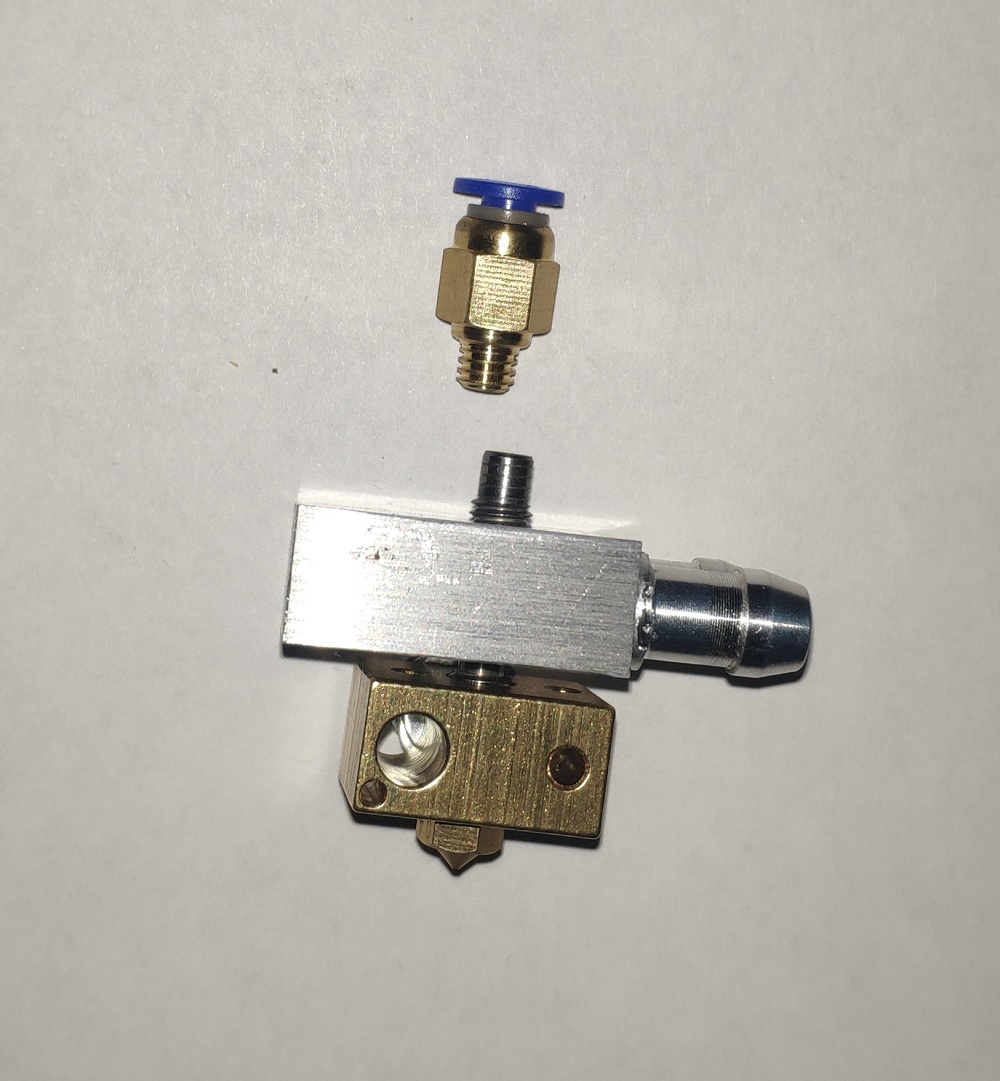

В общем получил водоблок 30х30 . В нем канал П образный позволяет просверлить отверстие и нарезать резьбу м6. А также можно просверлить между штуцеров отверстие под м3-м4 для фиксации горла из нержавейки только есть одно но горло должно быть полностью с резьбой не короче 25 мм. При 25 мм остается 5-7 мм. Берем длинную гайку м6 и пневматический разъем (PC4-M6) с резьбой м6 и все готовая голова с водянкой

Добавлено спустя 1 час 19 минут 56 секунд:

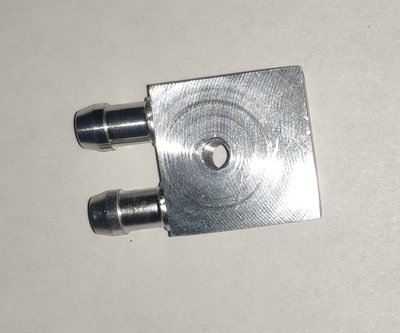

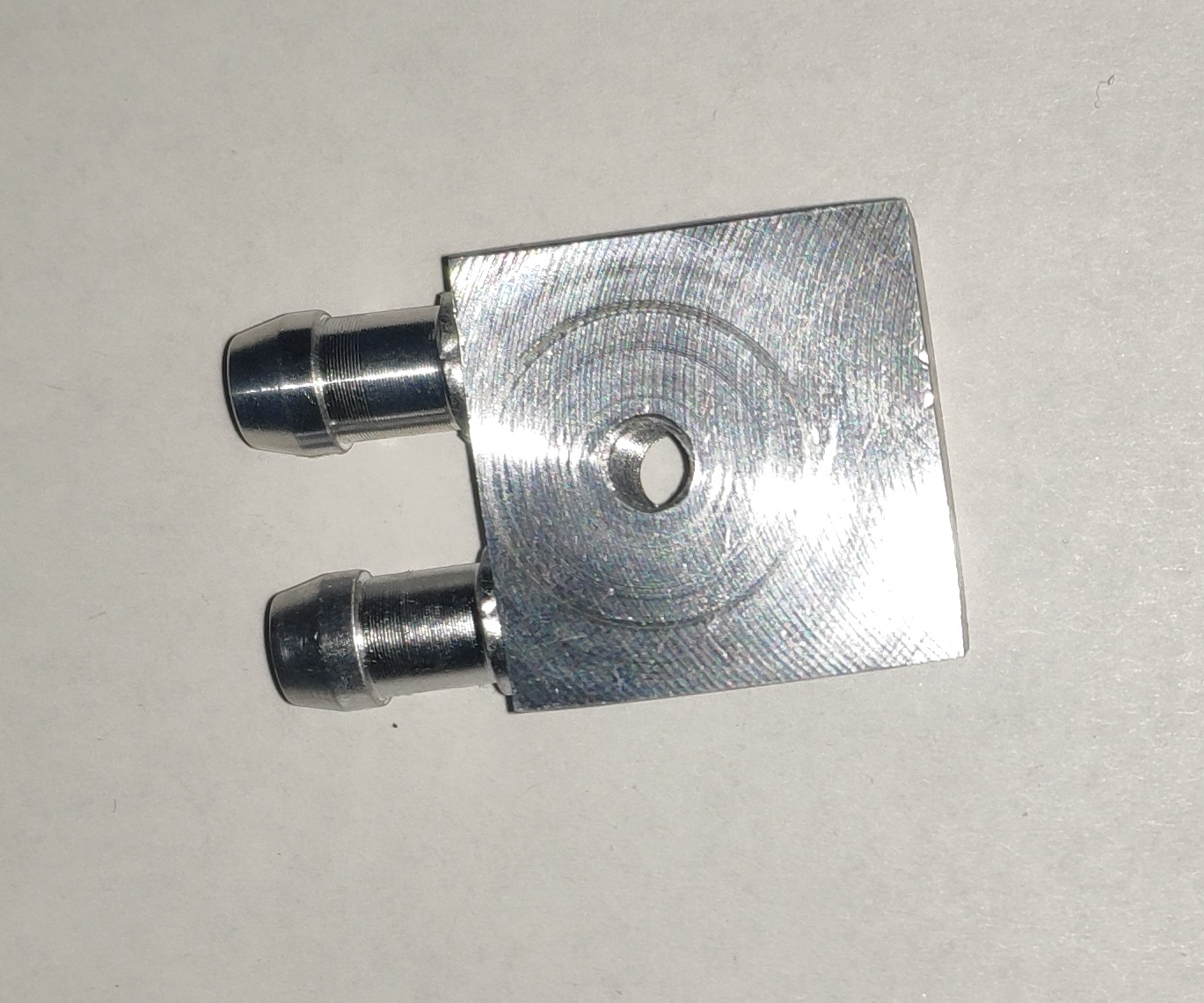

Получилось вот такая штука
Только у меня на горле на конце нет резьбы :cry:
Вложения
