СВО для принтера(всёнём)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 24 окт 2018, 21:33

Действительно, не убедительно выглядит, но наталкивает на мысль минимализма.
3д картинку пока скетчить не буду. Попытаюсь мысль в буквах изложить.
И так: трубки подводятся сверху(что удобно в многих проектах). В моём видении это диаметр трубок капельницы. В одно большое отверстие приходит резьбовая пробка на две трубки. Одна из трубок имеет форму фильтра курительной трубки, а другая в край этой пробки.

Добавлено спустя 34 минуты 26 секунд:

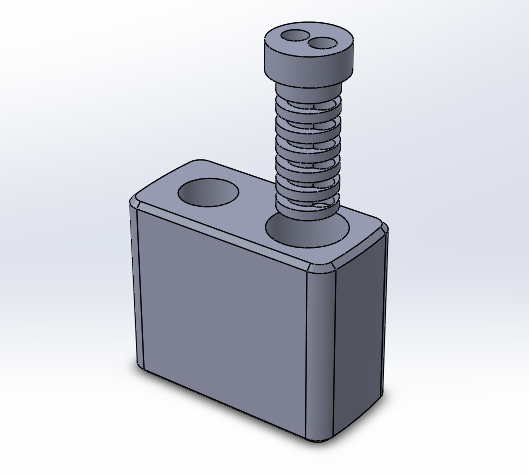

А вот и картинка:
Вложения
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение 3DCTO » 24 окт 2018, 21:33

setar писал(а):выглядит сомнительно

Да, но работает же, они уже на кикстартер вышли:
https://www.kickstarter.com/projects/396334038/zatsit-the-awesome-delta-robot-and-3dprinter-with?ref=category&ref=discovery#

Что мне в этом варианте охлаждения нравится - прямой контакт теплоносителя с термобарьером, без всяких посредников.
3DCTO

Сообщения: 8
Зарегистрирован: 09 апр 2017, 08:52

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 24 окт 2018, 22:09

3DCTO писал(а):Да, но работает же, они уже на кикстартер вышли:

Для вас самих, покладя руку на сердце, это аргумент и выглядит значимо?
Приглядитесь, что это за проект. Картинки у них, нет слов, безупречны.

Добавлено спустя 4 минуты 13 секунд:
3DCTO писал(а):
setar писал(а):выглядит сомнительно

Да, но работает же, они уже на кикстартер вышли:
https://www.kickstarter.com/projects/396334038/zatsit-the-awesome-delta-robot-and-3dprinter-with?ref=category&ref=discovery#
Что мне в этом варианте охлаждения нравится - прямой контакт теплоносителя с термобарьером, без всяких посредников.

Выж понимаете, что там всё шевелится очень быстро и много раз и шевелится оно(проколотая трубочка) над электрическими частями.

Добавлено спустя 19 минут 51 секунду:
пс: а вообще, на мой взгляд, для мыслей по поводу кикстартера нужно поднимать отдельную тему со своим холиваром.
Безусловно, там много чудных решений , но и конъюнктура в наличии. Был удивлён, когда тема аля "накормить нигерию" рядом не стояла с лазером для кошки(чтоб она бегала за зайчиком).
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение pamalofeev » 28 окт 2018, 15:20



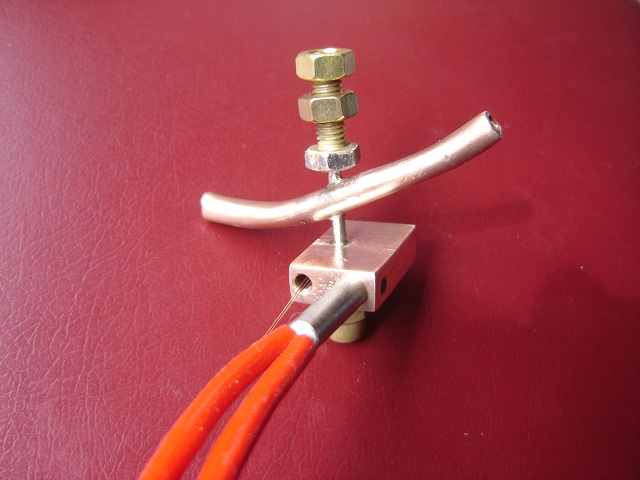

Ещё один минималистический вариант - http://deltaprinter.co.za/hotend/water-cooled-hotend.html. Там даже помпы нет, одна конвекция. Хотя и печатал автор, насколько помню, только abs.
Только этот сайт в последнее время у меня только через забугорные прокси открывается.
pamalofeev

Сообщения: 80
Зарегистрирован: 13 янв 2014, 22:06

Re: СВО для принтера(всёнём)

Сообщение Myp » 06 ноя 2018, 12:43

да чё уж, обмотать асфестовым шнуром и конец в бутылку с водой, пусть шипит себе и охлаждается

но вобще идея интересная, взять медную болванку, просверлить там крест накрест 2 сквозных отверстия, нарезать в них резьбу и накрутить болванку с герметиком на барьер.
в оставшиеся 2 отверстия вкрутить штуцеры для подвода воды.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17542
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: СВО для принтера(всёнём)

Сообщение OBN_RacerMan » 06 ноя 2018, 18:14

Myp писал(а):да чё уж, обмотать асфестовым шнуром и конец в бутылку с водой, пусть шипит себе и охлаждается

Ну вода-то в точке кипения точно не прокатит... 100° "многовато будет" для охлаждения термобарьера :) Вот если что более "легкокипящее"... то можно было бы и термосифонную систему без насоса построить :roll:
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 202
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 07 ноя 2018, 17:59

На самом деле СВО принтеру нужно в случае закрытой камеры. Если принтер открытый, даже кулер не нужен. Мне пассивного охлаждения хватает - когда шевелится(печатает), то сам себя охлаждает. А вот когда бокс закрытый, то проблема даже не в самом радиаторе на хотэнде, а в трубках приходящеуходящих. Тоесть нужно чтобы тепло из камеры по минимуму влияло на эти трубки.
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение setar » 07 ноя 2018, 18:26

силикон трубки передают тепло не значительно, не успевает жидкость по пути нагреться
Аватара пользователя
setar
Site Admin

Сообщения: 10437
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 07 ноя 2018, 19:08

setar писал(а):силикон трубки передают тепло не значительно, не успевает жидкость по пути нагреться

Это наверно 6мм. А тонкие из под капельницы?
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение setar » 08 ноя 2018, 11:06

субъективно, без расчётов, сечение капельницы кажется не достаточным.
Аватара пользователя
setar
Site Admin

Сообщения: 10437
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 08 ноя 2018, 11:48

Тоже так кажется, но "кто пробовал съесть слона"(с)
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение OBN_RacerMan » 08 ноя 2018, 13:48

ilalexey писал(а):Тоже так кажется

IMHO Надо смотреть на сечения трубок в уже проверенных решения (от тех же СВО для компьютеров).
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 202
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 08 ноя 2018, 13:54

Смотреть-то нужно, но в компах ничего не шевелится с бешеной скоростью. Толщина трубки > вес воды в ней + жёсткость.
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение OBN_RacerMan » 08 ноя 2018, 14:29

ilalexey писал(а):Смотреть-то нужно, но в компах ничего не шевелится с бешеной скоростью. Толщина трубки > вес воды в ней + жёсткость.

При достаточной длине и правильном расположении трубок их жёсткость не покажется препятствием. А особых ограничений на длину трубок в данном случае нет (это, всё-таки, не bowden)
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 202
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: СВО для принтера(всёнём)

Сообщение setar » 08 ноя 2018, 18:04

аналогия с компьютерными системами хорошая, но нужно делать поправку что обычная трубка 12-13 мм снимает с радиаторов в компе примерно 100-120W (CPU) + 250-300W (GPU) =~ 400-450W
в принтерах 40w одна голова и порядка 30W мотор.
отсюда вероятно сечения в 4 раза меньше будет достаточно.
Следовательно 6 мм - это наш выбор.
Аватара пользователя
setar
Site Admin

Сообщения: 10437
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
