Рельсы

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Grin-Printer. История возникновения...

Сообщение Harh » 21 сен 2016, 08:26

om2804 писал(а):В среднем получается в 2-3 раза дороже (без учёта доставки), чем китайская рельса+каретка.
В описании говорится, что сделана рельса из нержавейки или хромированной стали.


Почему? Это ж жуть какая-то :shock: Я не покупал, но по прикидкам что-то в районе полуторых раз получалось - для типа HG15 или MG15
Аватара пользователя
Harh

Сообщения: 803
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Grin-Printer. История возникновения...

Сообщение om2804 » 21 сен 2016, 10:03

Да, просчитался.
Китайская рельса 1600-2500 руб (MGN12H L500).
На zetek 3600 руб, но брать выгодно так, чтоб в метр поместились все длины рельс (раз от метра продажа). Не забываем сюда включить доставку ещё. Это минимум рублей 400 будет.
В общем, примерно в 1.6 - 2.6 раза.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Grin-Printer. История возникновения...

Сообщение setar » 21 сен 2016, 11:05

om2804 писал(а):Да, просчитался.
Китайская рельса 1600-2500 руб (MGN12H L500).
На zetek 3600 руб, но брать выгодно так, чтоб в метр поместились все длины рельс (раз от метра продажа). Не забываем сюда включить доставку ещё. Это минимум рублей 400 будет.
В общем, примерно в 1.6 - 2.6 раза.

это если сравнивать китайские рельсы про которые написано что они китайские "совпадающие по размерам с hiwin"
а если сравнивать с теми рельсами про которые на али написано что это оригинальный hiwin, то в москве дешевле, с учетом доставки самым дешевым курьером (ну не посылать же такое дорогое и прецизионные вещи почтой россии)

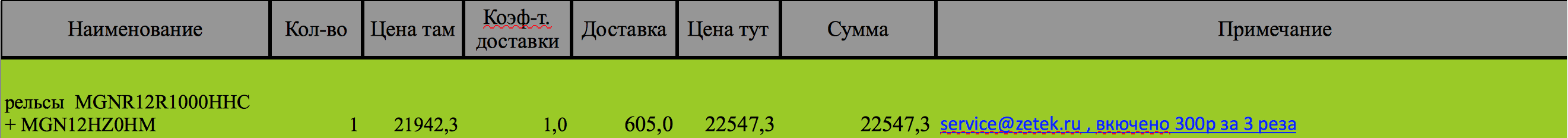

Я про цену не просто так говорю - все посчитано (на цифру количества можно не смотреть, это одинаковый товар - 6 рельс 500мм + 6 кареток):
Снимок экрана 2016-09-21 в 10.02.24.png

Снимок экрана 2016-09-21 в 10.01.54.png
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Grin-Printer. История возникновения...

Сообщение unigenum » 21 сен 2016, 11:39

а по рельсам толком непонятно, сколько оно стоит? на сайте прайса не нашел даже в разделе "прайс-лист"
как я понял, платить надо за 1 метр, даже если мне нужно всего 0.4м?
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Рельсы

Сообщение om2804 » 21 сен 2016, 12:08

shop.zetek.ru
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Рельсы

Сообщение unigenum » 21 сен 2016, 14:33

http://www.shop.zetek.ru/shop/guideways ... gn15cz0hm/
1477.22 руб за 1шт.
это за 1м рельса с кареткой? существенно дешевле китайцев, а значит где-то должен быть подвох, барыги то наши.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Рельсы

Сообщение Myp » 21 сен 2016, 14:49

unigenum писал(а):1477.22 руб за 1шт.
это за 1м рельса с кареткой?

это цена только за каретку :D

сам рельс с буквой R в названии, MGNR
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Рельсы

Сообщение unigenum » 21 сен 2016, 14:59

ага, вдуплил...
метр рельса с кареткой получается 6500руб плюс дставка, примерно в 2 раза дороже китайских
а если нужно 0.4м, то в 4 раза и останется кусок железки.
либо с кем-то кооперироваться... никому козырный рельс 0.6м не нужен? :)
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Рельсы

Сообщение setar » 21 сен 2016, 15:09

рекомендую 12мм ширину, для принтера достаточно, даже для пролета в 500мм без основания
а если с основой то достаточно 9мм
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Рельсы

Сообщение unigenum » 21 сен 2016, 15:12

а у них нету MGNR 12mm, только MGWR
хотя каретки под MGNR продают
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Рельсы

Сообщение setar » 21 сен 2016, 15:21

ага, вижу, только лучше письмом запросить, разница в цене и главное в массе! :
MGNR12R1000HHC = 4 295,72 ₽
MGNR15R1000HHC = 5 063,99 ₽
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Рельсы

Сообщение Harh » 21 сен 2016, 15:22

setar писал(а):ага, вижу, только лучше письмом запросить, разница в цене и главное в массе! :
MGNR12R1000HHC = 4 295,72 ₽
MGNR15R1000HHC = 5 063,99 ₽


Вот я тоже на тему массы думаю сильно, потому склоняюсь именно в направлении MG, несмотря на один слой шариков :)
Аватара пользователя
Harh

Сообщения: 803
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Рельсы

Сообщение om2804 » 21 сен 2016, 15:23

setar писал(а):рекомендую 12мм ширину, для принтера достаточно, даже для пролета в 500мм без основания
а если с основой то достаточно 9мм


Это не относится к китайским рельсам. Они изначально гнутые приходят. Без опоры никак )
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Рельсы

Сообщение ilalexey » 21 сен 2016, 15:58

Порой кажется, что пора уже придумать адекватный патент и заказывать у местных кустарников(парочку таких воспитать). Фиг-да-нифига там нужно, если не вдаваться в термообработку(можно обойти её). Можно ведь придумать чпушить или просто фрезеровать одну сторону каретки + полотно рельса(дюраль/чернуха)?
Сделать и доступным и предсказуемым и люфт отвёрткой убирать в любой момент по потребности. В старых печатных машинках там вообще ролики по чугуну ездят.
Люди ведь печатают себе каретки и как-то катаются на них..

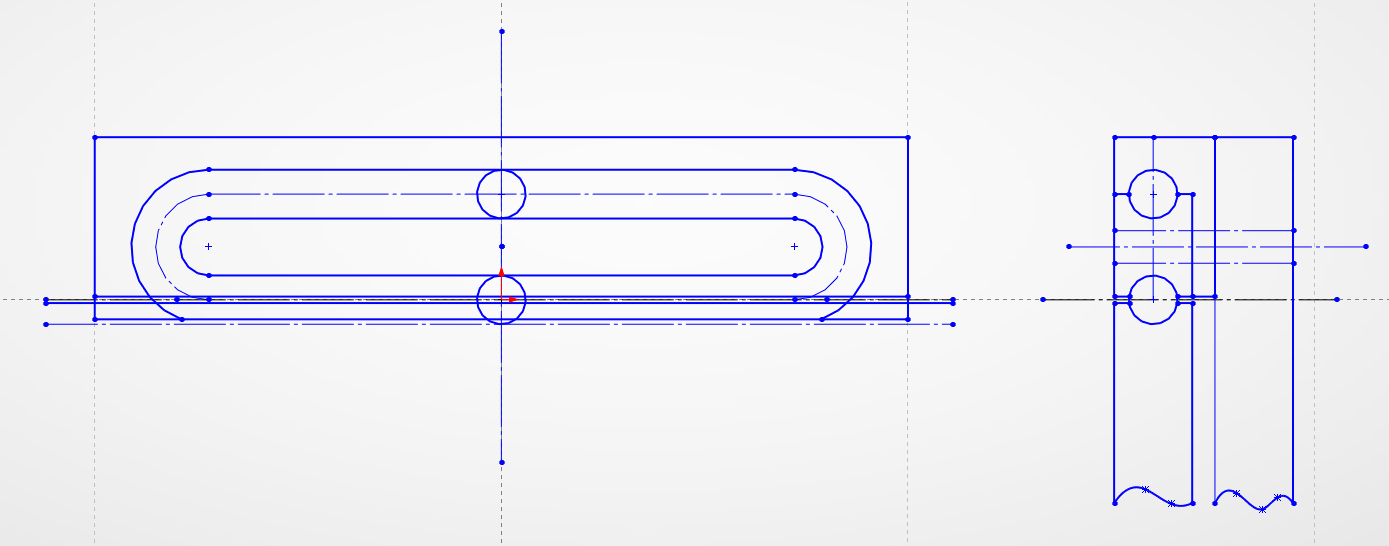

Пикча для помощи в мыслеобразовании:
Вложения
Аватара пользователя
ilalexey

Сообщения: 2957
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Рельсы

Сообщение setar » 21 сен 2016, 16:27

а давайте начнем с чего попроще - самостоятельного изготовления обойм для подшипников качения,
уровень задачи аналогичный.
сразу такие предложения на ноль умножатся.

Добавлено спустя 3 минуты 50 секунд:
если проводить параллель между электроникой и механикой то подшипники и рельсовые направляющие это как память и процессоры в электронике: все теоретически знают как это делается а владеют технологией всего лишь единицы компаний
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
