Re: Рельсы

Сообщение VitDagger » 03 май 2017, 16:19

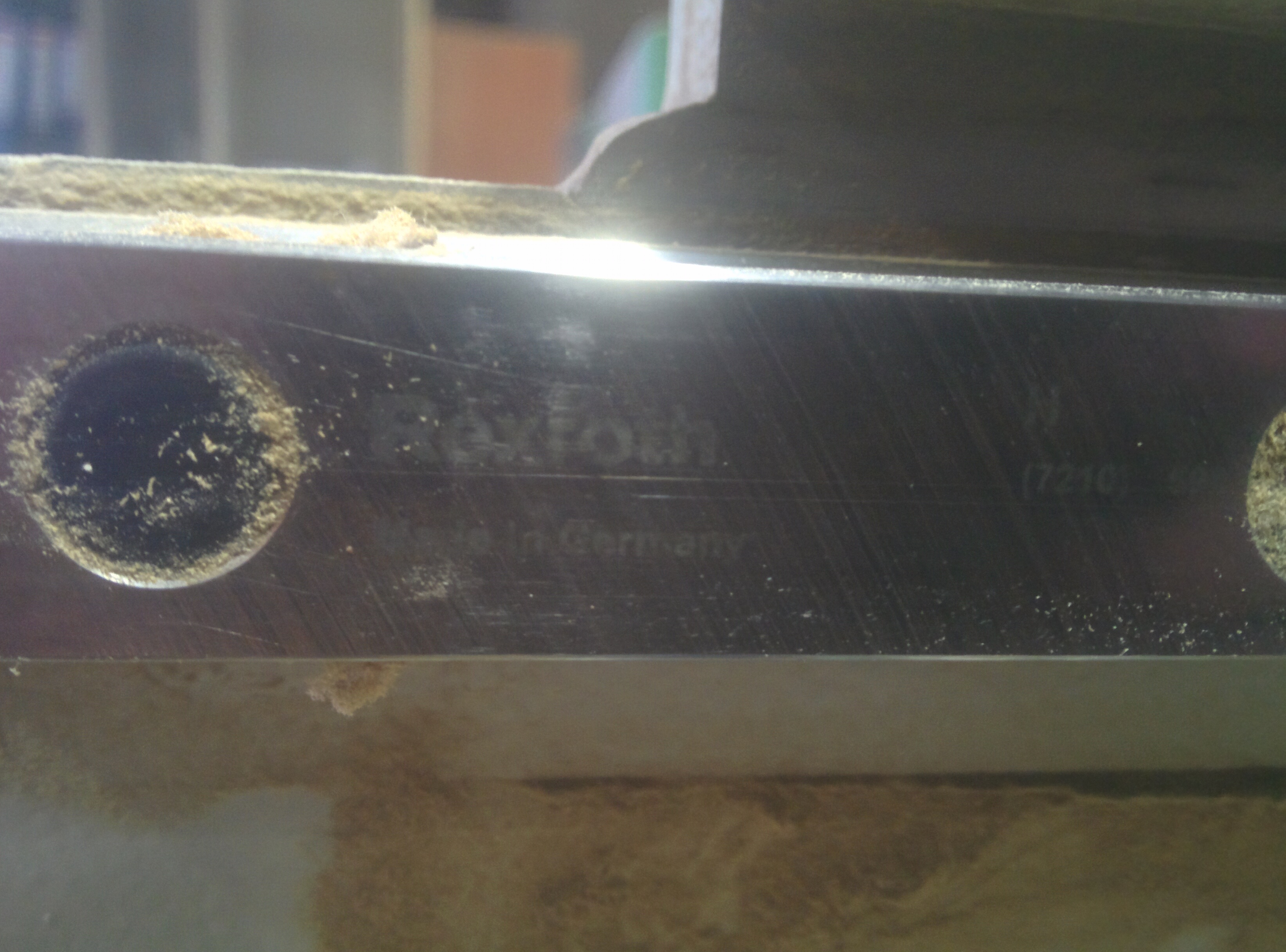

там рельсы потолще, нежели 12ые. Плохо видно, рельса с 2005го года
2017-04-19 11-28-15.JPG
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Рельсы

Сообщение vtoryh » 06 май 2017, 16:56

setar писал(а):я считаю что рельсы, это пожалуй главный механический компонент, тут не грех и переплатить за оригинил, особенно учитывая высокотехнологичность и большое число нареканий на аналоги.
P.S. а встречал ли кто нарекания на оригинальные рельсы ?
я - нет или не припомню

А вот вопрос. Брал в том же зетеке 3 рельсы mgn15 хивины, блоки с зазором 0.. там были еще с зазором не понял нафига они и с преднатягом. так вот эти каретки все оказались с люфтом. Это нормально?
Манагеры меня послали, сказали что это нормально и надо было брать с преднатягом. :(
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 255
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: Рельсы

Сообщение setar » 06 май 2017, 17:31

преднатяг 0 это без люфта, но свой вес на рельсе при вертикальном расположении не выдерживают, но и от легкого наклона в 10-15 градусов не едут
Аватара пользователя
setar
Site Admin

Сообщения: 10486
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Рельсы

Сообщение MEG » 06 май 2017, 17:32

я брал с преднатягом. и он чувствуется. видимо я был чуть не первый кто у них брал с инет магазина, прислали в фирменной коробке и с прочими реверансами. никаких нареканий нет. Без преднатяга вроде как и должны болтаться. в COREXY на оси Y такие будут запросто "козлить".
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Рельсы

Сообщение setar » 06 май 2017, 17:33

ага, вот картинка forum87/topic16566-90.html#p356477
Аватара пользователя
setar
Site Admin

Сообщения: 10486
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Рельсы

Сообщение MEG » 06 май 2017, 17:36

setar писал(а):преднатяг 0 это без люфта, но свой вес на рельсе при вертикальном расположении не выдерживают, но и от легкого наклона в 10-15 градусов не едут

вроде как с нулевым едут, вот с тем который не нулевой уже не едут. у меня только градусов на 45 начинают ехать и то надо тряхнуть.

Добавлено спустя 1 минуту 59 секунд:
setar писал(а):ага, вот картинка forum87/topic16566-90.html#p356477

это у меня чтоли тоже натяг Z0 ? значит я ошибся выше по тексту.
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Рельсы

Сообщение VitDagger » 06 май 2017, 17:38

У меня каретки заказаны MGN12HZ0HM, преднатяг 0, так они что, на CoreXY не пойдут?
На 9мм рельсу не вышло взять, длина 1200, не хватало немного, с 12ой выгоднее в итоге встало.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Рельсы

Сообщение setar » 06 май 2017, 17:40

поедут, но если действительно люфтит это не Z0
Аватара пользователя
setar
Site Admin

Сообщения: 10486
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Рельсы

Сообщение MEG » 06 май 2017, 17:42

VitDagger писал(а):У меня каретки заказаны MGN12HZ0HM, преднатяг 0, так они что, на CoreXY не пойдут?
На 9мм рельсу не вышло взять, длина 1200, не хватало немного, с 12ой выгоднее в итоге встало.

это я попутал. у меня оказывается тоже Z0 и всё как часы.
У тебя конструктив из чего? и кинематика какая? 12 рельса весит то прилично больше. И кстати именно 1200 мне и прислали. теперь кусок на 300 лежит запасной. Этож какого монстра ты там точишь что тебе 1200 не хватило!
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Рельсы

Сообщение VitDagger » 06 май 2017, 17:46

360мм на X, две штуки по 250 на Y и еще на Z тоже две рельсы рельсы.
на X уголок 50х20х2мм. Директ возможно типа титана, который весит копейки. CoreXY. Я бы с радостью взял 9ую, но тогда пришлось бы брать 2 куска по 1200, уже дороже чем 12ая 2х метровая. А каретки примерно одинаково стоят.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Рельсы

Сообщение vtoryh » 06 май 2017, 17:52

я брал блок MGN15CZ0HM и рельсу MGNR15R1000HHC
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 255
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: Рельсы

Сообщение MEG » 06 май 2017, 17:55

т.е. ты дайрект прямо на одной рельсе голой будешь возить без всего? тебе уже рассказали что в середине прогиб будет больше чем толщина слоя?

Добавлено спустя 53 секунды:
vtoryh писал(а):я брал блок MGN15CZ0HM и рельсу MGNR15R1000HHC

я тут попутал. у меня оказывается тоже Z0 и ничего не болтается. выше фото как надо повернуть рельс чтоб покатилось.
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Рельсы

Сообщение VitDagger » 06 май 2017, 18:14

MEG писал(а):т.е. ты дайрект прямо на одной рельсе голой будешь возить без всего? тебе уже рассказали что в середине прогиб будет больше чем толщина слоя?

Я же говорю, на уголке она будет закреплена. Уголок 50х20х2мм :)
2017-05-06 17-13-13.JPG
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Рельсы

Сообщение setar » 06 май 2017, 18:23

MEG писал(а):т.е. ты дайрект прямо на одной рельсе голой будешь возить без всего? тебе уже рассказали что в середине прогиб будет больше чем толщина слоя?

с фига ли ?
внимательно на это глянь forum107/topic17376.html#p375346
Аватара пользователя
setar
Site Admin

Сообщения: 10486
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Рельсы

Сообщение MEG » 06 май 2017, 18:56

т.е. прогиб будет 0,14мм? ну так я именно про это.
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20
