Строю CoreXY 40X40X40

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Строю CoreXY 40X40X40

Сообщение buchkg » 25 окт 2016, 22:04

VitDagger писал(а):
Myp писал(а):где-то проплывала ссылка на спец калькулятор нагревателей из текстолита, поищи в гугле, тока заранее протестируй расчёт на небольшом кусочке, ато фрезернёшь, а оно окажется нерабочее.

На другом форуме AKlion кидал эту ссылку для расчёта http://radioaktiv.ru/raschet-shiriny-do ... platy.html там же он выкладывал нагреватель в солидворксе,правда у него не из двух зон.


Как раз нашел этот сайт с калькулятором в гугле. Теперь осталось найти способ померить толщину фольги на советском текстолите ) есть идея сфотать макро фото среза и посчитать по пропорции от общей толщины текстолита. Есть еще идеи ?
buchkg

Сообщения: 18
Зарегистрирован: 17 фев 2016, 22:32

Re: Строю CoreXY 40X40X40

Сообщение Scald » 25 окт 2016, 23:35

Я фрезеровал обычным гравером или как оно там зовется 15 градусным, 0,1мм. Их на али по баксу штука продают.Заглубление 2 десятки, подача 10мм/с, 14к оборотов. Но режим подбирать надо индивидуально.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Строю CoreXY 40X40X40

Сообщение om2804 » 25 окт 2016, 23:50

Не особо одобряю идею 12/24 вольтового стола 40х40 см. Чтоб такую площадь прогреть, нужна солидная мощность. А при низком напряжении и ток. А это потери в проводах. Кому нужны провода толщиной с мизинец до стола?
Подумайте лучше о столе на 220 В. И ток будет уже не 20 Ампер, а всего 2.
Была задумка профрезеровать в 1мм текстолите дорожку. Туда заложить нихром Ф0.3мм и залить герметиком температуростойким. Сверху лист алюминия и стекло(по вкусу).
Нихром ещё и посчитать легче, и он сопротивление своё так резво не меняет при нагреве как медь
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Строю CoreXY 40X40X40

Сообщение Myp » 26 окт 2016, 00:45

buchkg писал(а): Есть еще идеи ?

взвесить пробный прямоугольный кусок текстолита на весах, стравить с него всю медь начисто, взвесить повторно.
зная плотность меди и вес стравленной меди вычислить исходный объём меди, из объёма вычислить исходную толщину, по длине и ширине образца =)
надо тока тщательно промыть и просушить перед взвешиваниями.

или отковырять ножиком краешек меди и замерить его толщину.
смотря что дома есть, микрометр или точные весы.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Строю CoreXY 40X40X40

Сообщение igorlab » 01 ноя 2016, 18:33

все же лучше отковырять край и померить толщину, разные марки меди бывают, если еще и китайский текстолит, то вообще +-километр
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: Строю CoreXY 40X40X40

Сообщение setar » 01 ноя 2016, 19:55

в соседней теме отписал, как раз стол вашего размера
реле forum107/topic16921-15.html#p364499
стол forum107/topic16921-15.html#p364511

Добавлено спустя 2 минуты 4 секунды:
стол 400*400мм 600Вт греется до 115С примерно 2 минуты
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Строю CoreXY 40X40X40

Сообщение buchkg » 27 окт 2017, 20:52

Ровно год прошел)
Наконец появилось время закончить.

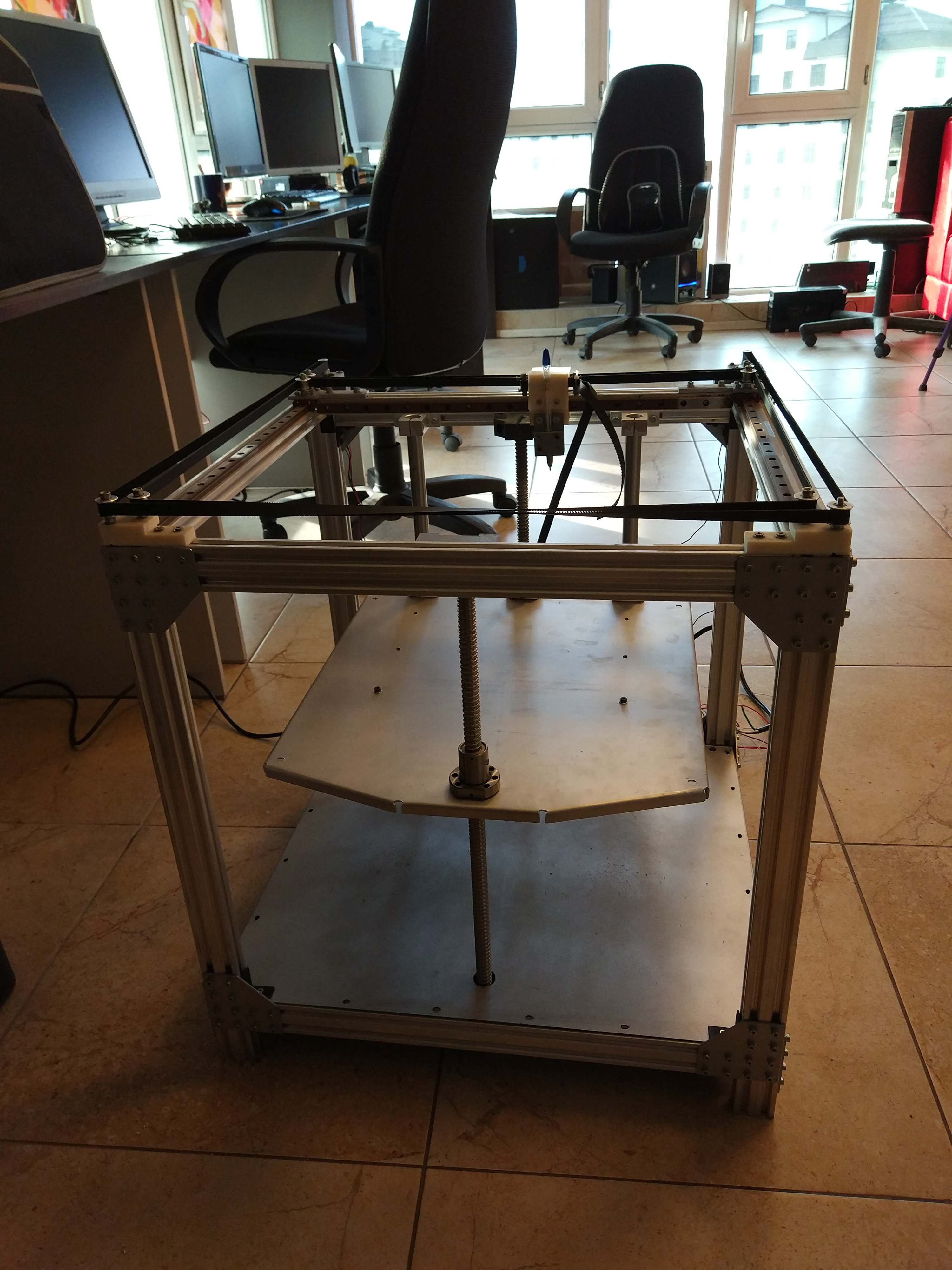

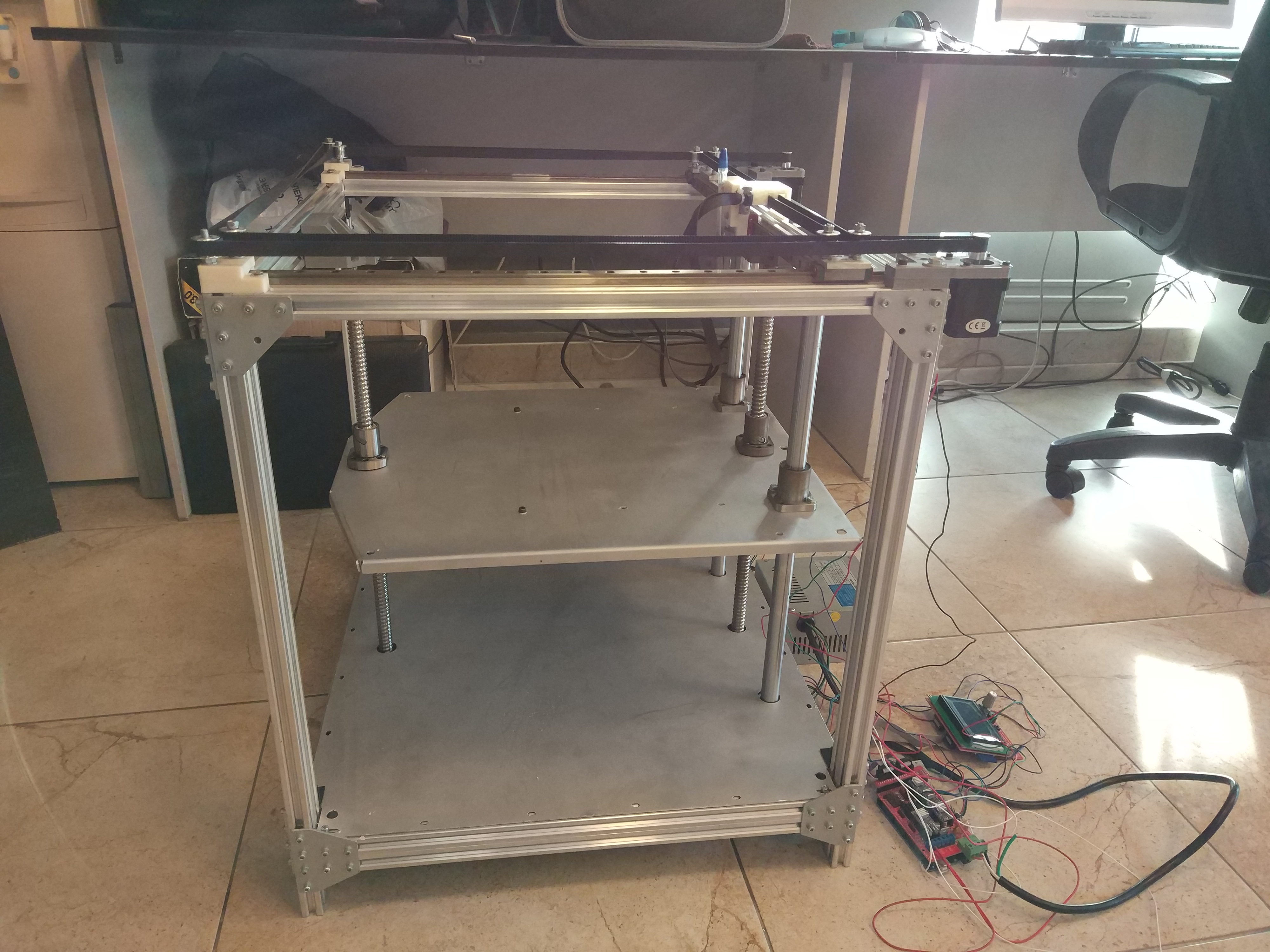

Немного фото.
Вложения
buchkg

Сообщения: 18
Зарегистрирован: 17 фев 2016, 22:32

Re: Строю CoreXY 40X40X40

Сообщение setar » 28 окт 2017, 17:51

брутально.
ремни в месте перекрестия труться выступами, их нужно разделить, хоть валом полированным
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Строю CoreXY 40X40X40

Сообщение buchkg » 28 окт 2017, 19:39

да разделю конечно. у меня там будет два ролика на подшипниках.
на дня поставлю концевики и начну настройку.
buchkg

Сообщения: 18
Зарегистрирован: 17 фев 2016, 22:32
