barakuda62 писал(а):На какой стадии народный датчик !?, плизз обрисуйте в двух словах ?

Довел до ума два месяца назад, с тех пор не прикасался. Не могу заставить себя прикрутить его на принтер и сделать замер плоскости стола

позвольте полюбопытствовать как обстоят дела с датчиком? или механика все же лучше?

датчик работает прекрасно (у меня из два), ровно настолько чтобы показать где стол хлипок и крив.
после пришедшего понимания слабых мест стола и его переделки - надобность в датчике отпала абсолютно.

Собрал я таки датчик (после того как еле нашел adns2610, почти все мыши на работе оказались на какой то экзотике). Собственно вопросы
1. Схема в первом посте актуальна?
2. softserial на digispark работает (то есть при втыкание должен подниматься ttyUSB0)
3. Если плата включена по юсб доп питание надо?

PS пока не заработал

alexxy писал(а):1. Схема в первом посте актуальна?

Да, актуальна.

alexxy писал(а):2. softserial на digispark работает (то есть при втыкание должен подниматься ttyUSB0)

Не понял вопроса. softserial в проекте только для тестовых режимов, он формируется на пинах идущих на принтер, к usb никакого отношения не имеет. Он нужен для визуализации картинки пятна лазера на компе (через usb/com переходник), а также для проверки разных алгоритмов.

alexxy писал(а):3. Если плата включена по юсб доп питание надо?

Не советую питать от usb. Usb в проекте только для заливки прошивки, во все другое время, туда лучше ничего не пихать. Работать будет, но не советую

Добавлено спустя 5 минут 52 секунды:
Вообще проект не доведен до конечного пользователя. Подразумевается, что каждый умеет читать и компилить код. Лично я уже больше года не подходил к проекту.
Можно попробовать вариант setar-a:
https://github.com/setar/RF3Sens
мой вариант:
https://github.com/DmitLil/RF3Sens

Конечно, мне стыд и позор, позор и стыд, а потом еще раз позор...

Ок. Видимо немного недопонял.

На принтер идёт 4 пина
5v
GND
TRIG
LED

Первые три это стандартная распиновка для эндстопа, последний это что?

ЗЫ у меня то идея, попробовать собрать и если выйдет запилить платку под датчик на tiny85

Который pin_led - это сигнал на принтер "сработал датчик", одновременно состояние отображается светодиодом на дигиспарке. Pin_trig - сигнал на датчик, используется только в моей версии датчика, т.к. требует изменения исходника марлина, что все отказались делать. Подразумевается, что такой способ многократно увеличивает точность, т.к. датчик может за несколько итераций вычислять координату.

ОК. То есть втыкается на место endstop

RF3Sens Printer
5V <-> 5V
GND <-> GNS
LED <-> Signal

Да, все так. Специально проверил свою версию и Сергея. Везде TRIG_PIN конфигурируется на вход. На него подается сигнал с принтера "z_probe". Т.е. в стандартном режиме используются только +5v, gnd и led.

Пока Сергей не ответил, спрошу здесь.

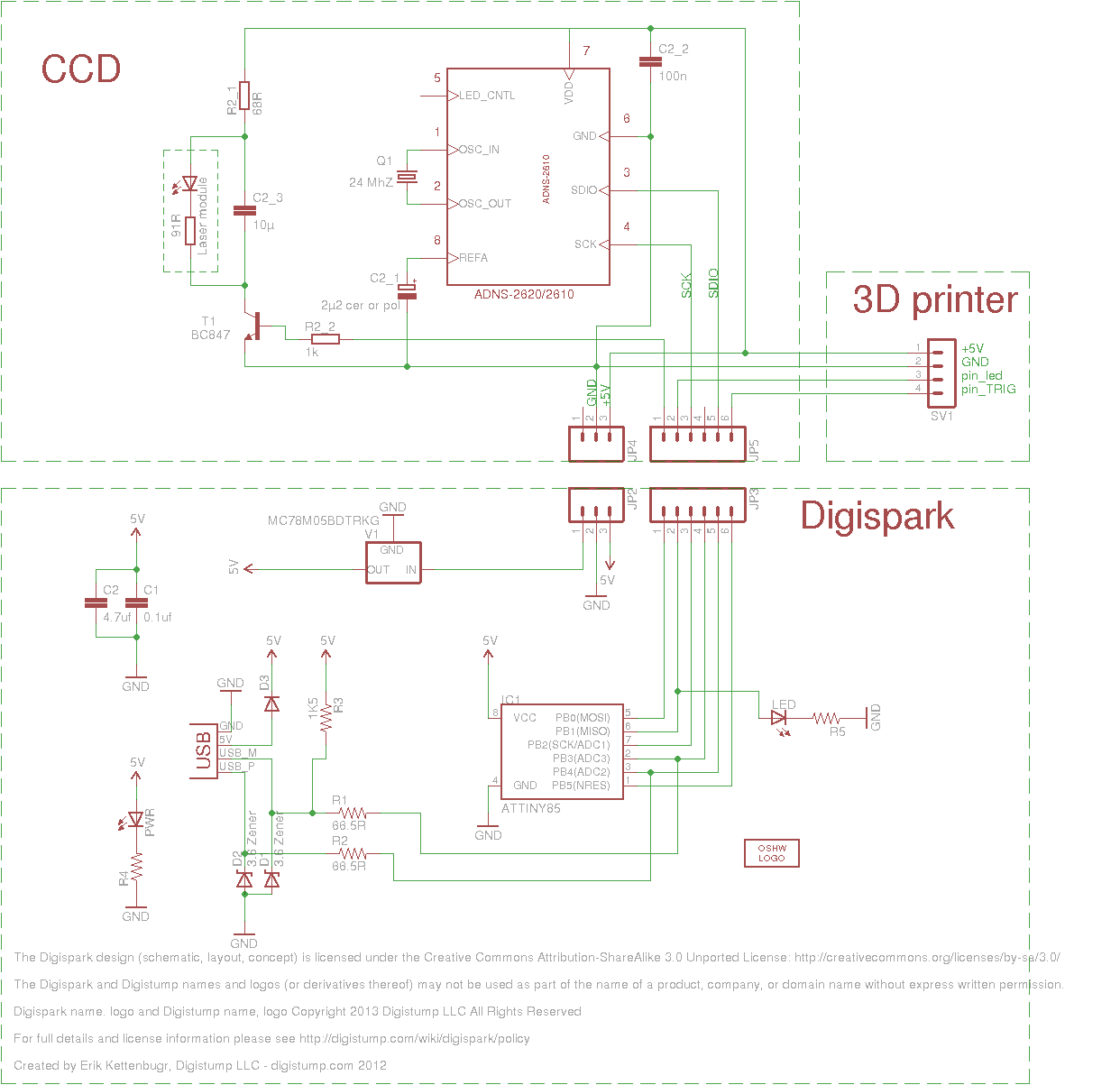

download/file.php?id=42572&mode=view
По этой схеме Сергей сказал, что для датчика на adns5020 вместо кварца можно использовать 2 конденсатора, но как их подключать и каких номиналов?
Схема пинов для 5020 такая же?
Какой полный перечень элементов тогда получается, такой? И какие номиналы у непонятных элементов.
Резистор 91 Ом 1 шт (или резистор в самом лазерном модуле?)
Резистор 68 Ом 1 шт
Конденсатор 10мкф 1 шт
По желанию транзистор BC847
Резистор 1 кОм 1 шт
Конденсатор 100 нф 1 шт
Керамический конденсатор неясного обозначения
2 конденсатора вместо кварца неясного номинала

Тут случайно налетел на такую игрушку: http://www.ebay.com/itm/272457434535

Точность 1мм.

FtNK писал(а):По этой схеме Сергей сказал, что для датчика на adns5020 вместо кварца можно использовать 2 конденсатора, но как их подключать и каких номиналов?

Вообще все номиналы деталей надо брать из оригинальных пдф на эти микросхемы. Про кварц не скажу, не проверял. Но я бы так не делал. И вообще, откуда такие вопросы возникают? Неужели народ находит где-то голые чипы? Если чип достался с мышой, то просто тупо переносятся все детали из этой мыши, вопросов вообще не должно возникнуть.

FtNK писал(а):Какой полный перечень элементов тогда получается, такой? И какие номиналы у непонятных элементов.

Повторюсь, все брать из оригинальных пдф. Схема не устаканена, думаю номиналы деталей у всех разные - как попрет

Про резистор лазера - чем больше сопротивление (без фанатизма), тем дольше проживет лазер. Если совсем большой номинал получился, то это будет сразу заметно по слабой яркости пятна...
Сейчас посмотрел свою схему в первом сообщении, 2 резистора 91ом в модуле и 68 ом внешний, вот так примерно и делать, общее сопротивление около 150 - 200 ом.

Сергей дал некоторые комментарии по поводу датчика, вроде более менее разобрался со схемой, попробую спаять датчик
Когда датчик будет собран и залит скетч в ардуину, какие правки надо в прошивке принтера делать? Прошивка Репитер.

Dmitry__ писал(а):2 резистора 91ом в модуле

в тех модулях что я покупал вроде 1 резистор на 91 ом

Собрал датчик, прошил ардуину, пока еще не проверил. Вывод pin_trig можно не использовать в реализации датчика Сергея? Осталось непонятным - надо ли какие-нибудь изменения вносить в прошивку принтера?
Когда искал 5в на разъеме концевика, то щупом задел видать оба контакта и теперь не работает стабилизатор на ардуине...
