Китайский E3D V6

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Китайский E3D V6

Сообщение unigenum » 29 окт 2015, 13:41

А в чем проблема при 24В? Это обыкновенная проволка, возможно из нихрома, скорее всего из чего-то более дешевого.
По сути мощность нагревателя увеличится в два раза. Сильнее будет жарить, быстрее выходить на нужную температуру. ПИДом будет регулироваться, скважность будет ширше и все.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Китайский E3D V6

Сообщение Myp » 29 окт 2015, 14:54

при прогреве ток на мосфете в 2 раза больше будет, мосфету может не понравиться.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Китайский E3D V6

Сообщение Harh » 29 окт 2015, 18:28

AndreyA писал(а):Изменить прошивку у тебя нет возможности да и не нужно. Вообще то есть мелкие(по размеру) преобразователи я видел с параметрами входное 15-40 вольт выходное 12 вольт. Поспрашивай в электронных магазинах. Друга электронщика сегодня нет на работе я бы сфоткал этот преобразователь.


Т.е., я так понимаю, я все-таки мало-мало осел... Т.е. если этот преобразователь не является чем-то вроде детальки-проставки между контроллером и нагревателем, то получается, что мне только заказывать на 24В, дабы не закосячить себе принтер. Почему-то я о вольтаже даже не вспомнил, когда заказывал.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Китайский E3D V6

Сообщение AndreyA » 29 окт 2015, 19:18

Harh писал(а): Т.е. если этот преобразователь не является чем-то вроде детальки-проставки между контроллером и нагревателем, то получается, что мне только заказывать на 24В, дабы не закосячить себе принтер.

Да вообщем то накосячить ни чего нельзя. Маленький блочёк, который ставиться последовательно, главное чтоб по моще подходил. Если завтра будет время я сфоткаю и параметры посмотрю.
Заниматься пока у тебя есть чем, типа как крепить головку и двигатель.
Кстати, а почему не скрутить нагреватель со старой головки? Там и термодатчик встроенный и ни чего мудрить и заказывать(покупать) не нужно.
FF Creator, Wanhao D7Plus
AndreyA

Сообщения: 172
Зарегистрирован: 24 июл 2014, 01:11
Откуда: Uzbekistan, Tashkent
Skype: andreyam

Re: Китайский E3D V6

Сообщение Harh » 29 окт 2015, 19:30

AndreyA писал(а):Да вообщем то накосячить ни чего нельзя. Маленький блочёк, который ставиться последовательно, главное чтоб по моще подходил. Если завтра будет время я сфоткаю и параметры посмотрю.


Сфоткай для порядка, пожалуйста. Авось чем поможет.

Заниматься пока у тебя есть чем, типа как крепить головку и двигатель.


Это да. На Тингиверсе нашел какие-то готовые конверсии, но, понятно, пока не пробовал.

Кстати, а почему не скрутить нагреватель со старой головки? Там и термодатчик встроенный и ни чего мудрить и заказывать(покупать) не нужно.


Хм... А там "гранаты той системы", думаешь? Спасибо за индею, гляну.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Китайский E3D V6

Сообщение AndreyA » 29 окт 2015, 21:38

Harh писал(а):Хм... А там "гранаты той системы", думаешь?

И система(диаметр, длина) и задачи одни. У нас разные сопла а нагреватель врятли переделывали. Посмотри внимательно, отдельного термодатчика нет, с нагревателя выходит 2 вывода(один нагреватель второй термодатчик) и один общий минус(его не заметить трудно). Для уверенности проследи, куда уходят провода на плату и всё встанет на свои места.
FF Creator, Wanhao D7Plus
AndreyA

Сообщения: 172
Зарегистрирован: 24 июл 2014, 01:11
Откуда: Uzbekistan, Tashkent
Skype: andreyam

Re: Китайский E3D V6

Сообщение AndreyA » 30 окт 2015, 07:00

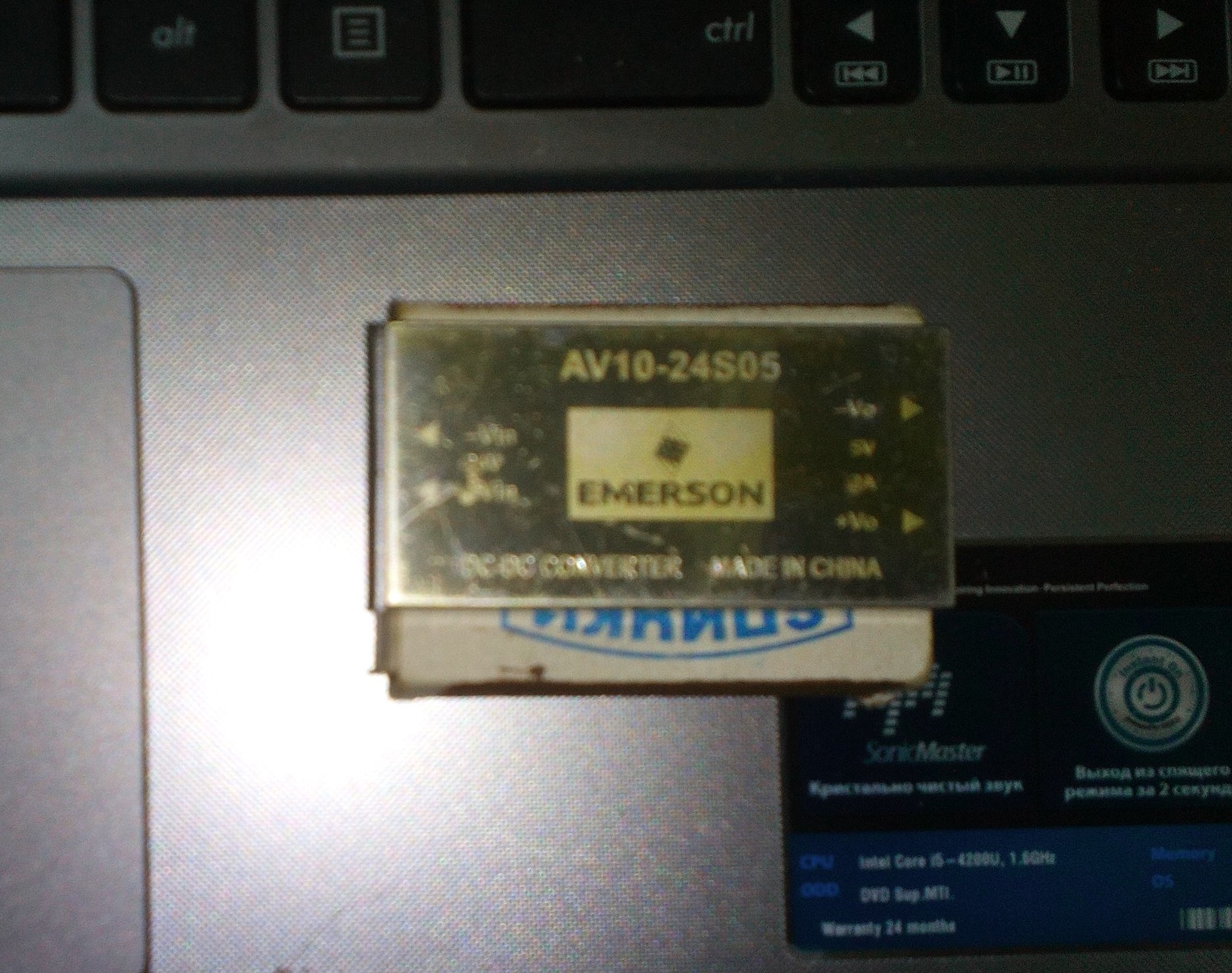

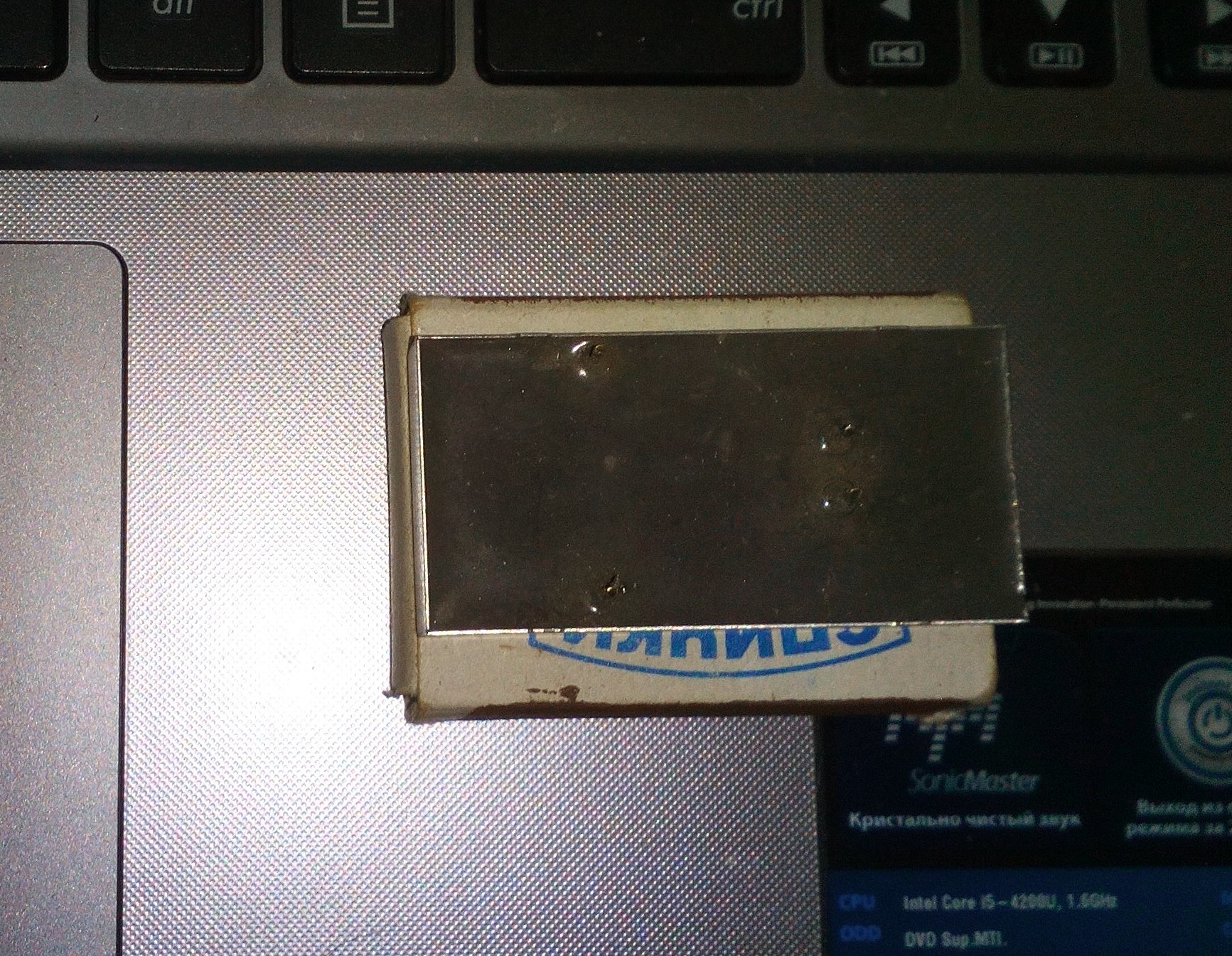

Вот такой блочёк, правда не нашёл с нужными параметрами.
Вложения
FF Creator, Wanhao D7Plus
AndreyA

Сообщения: 172
Зарегистрирован: 24 июл 2014, 01:11
Откуда: Uzbekistan, Tashkent
Skype: andreyam

Re: Китайский E3D V6

Сообщение Harh » 30 окт 2015, 08:33

AndreyA писал(а):И система(диаметр, длина) и задачи одни. У нас разные сопла а нагреватель врятли переделывали.


Еще раз спасибо за инфу, посмотрю.

AndreyA писал(а):Вот такой блочёк, правда не нашёл с нужными параметрами.


Посмотрел сейчас инфу по нему: нашел где-то за 16 долларов и что в нем 10 ватт... Походу не оно. Я понял, что, возможно, что-то похожее и есть, но вряд ли по совокупности поиска и цены окажется для нагревателя полезным. Попробую глянуть штатные нагреватели.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Китайский E3D V6

Сообщение Myp » 30 окт 2015, 12:05

там слишком высокий ток, конвертер на такой ток будет стоит дофига денег.
да и неясно как конвертер будет работать если ему на входе будет ШИМ.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Китайский E3D V6

Сообщение unigenum » 30 окт 2015, 15:28

Myp писал(а):при прогреве ток на мосфете в 2 раза больше будет, мосфету может не понравиться.

обычно мосфеты стоят с многократным запасом
если на 12В ток был 4А, то на 24В будет 8А. Мосфеты, конечно, разные бывают. Но обычно китацы лепят от 30А и выше.
Можно глянуть на мосфет и свериться с даташитом. Если не хватат, впаять нужный мосфет. Это в любом случае будет проще и дешевле, чем городить колхоз с конверторами-преобразователями.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Китайский E3D V6

Сообщение sdron281 » 30 окт 2015, 18:25

если на 12В ток был 4А, то на 24В будет 8А

Вы уверены?
sdron281

Сообщения: 65
Зарегистрирован: 03 окт 2013, 22:50

Re: Китайский E3D V6

Сообщение Vovich70 » 30 окт 2015, 20:00

Что-то я тоже сомневаюсь))
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Китайский E3D V6

Сообщение AndreyA » 30 окт 2015, 20:18

Игнат, не смотри на умных спамеров, которые глаголят о не присущем ШИМе. Собирай, то что взял и ни кто, пургу побочную подложить не смогут.
Последний раз редактировалось AndreyA 30 окт 2015, 20:55, всего редактировалось 1 раз.
FF Creator, Wanhao D7Plus
AndreyA

Сообщения: 172
Зарегистрирован: 24 июл 2014, 01:11
Откуда: Uzbekistan, Tashkent
Skype: andreyam

Re: Китайский E3D V6

Сообщение Harh » 30 окт 2015, 20:33

AndreyA писал(а):Игнат, не смотри на умных спамеров, которые глаголят о не присущеи ШИМе. Соберай то что взял и ни кто пургу побочную подложить не смогут.


Принято )) Я уже смысл в общем понял и план действий имею, но это теперь вопрос времени и выкраивания этого времени из других вопросов. Так что с меня апдейт - если получится, то в профильной принтера, если не получится, буду тут опять жаловаться с видом птички из пиксаровского мультика :D
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Китайский E3D V6

Сообщение Myp » 30 окт 2015, 21:47

Vovich70, sdron281, судя по тому что вы не знаете закон ома я делаю вывод что вы оба ещё 8 класс не окончили.
но ничего, если не будите прогуливать, всё узнаете и сможете самостоятельно вычислить как изменится ток при увеличении напряжения в 2 раза :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
