Вот и я своего потихоньку строю.
Сегодня закончил клеить тяги с шарами и тоже начал собирать раму ))
Уголки для рамы под 20й профиль печатались в сумме 18 часов. Я так подолгу никогда не печатал )) Больше люблю принты на 1-1.5 часа...
Магниты с фрезеровкой под шар оказались очень хрупкие. Сломал пару пока игрался в силу притяжения )

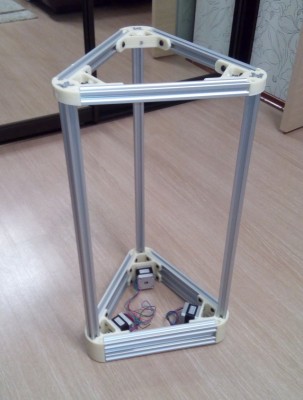

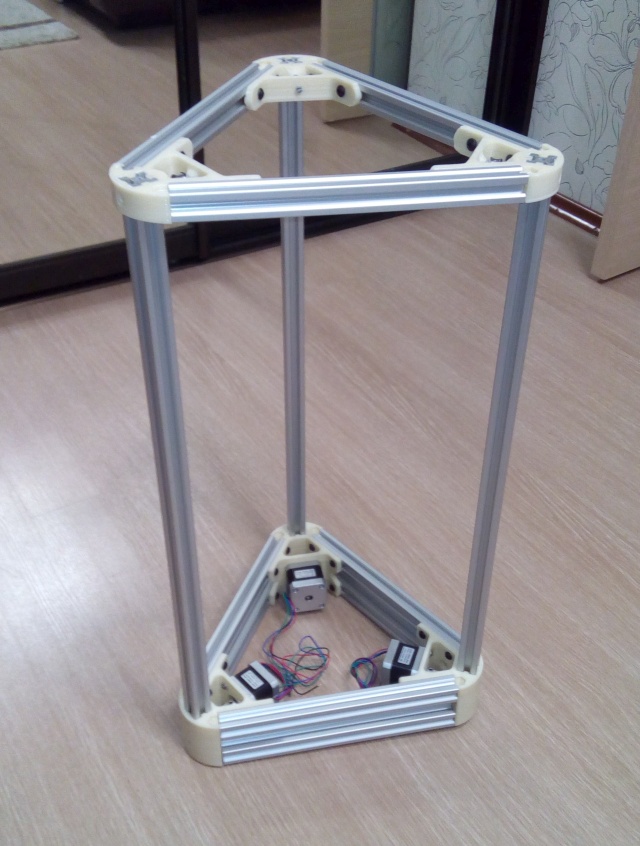

В общем пока так конструкция выглядит ))


Думаю из чего лучше сделать дно и бока прикрыть...

дно сделай из алюминиевого листа 1-2мм шестигранником
кончтрукция крепко получилась? не шатается, люфтов нет?

Акелла писал(а):дно сделай из алюминиевого листа 1-2мм шестигранником
кончтрукция крепко получилась? не шатается, люфтов нет?

Пока все мегакрепко как мне кажется... Профиль 20х20 и углы печатные там довольно толстые.

Народ, а какой минимальный БП надо на дельту.
Вот думаю, если забить на подогреваемый стол пока, сколько могет есть миникоссель? ))
По идее 4 мотора по 5Вт макс и нагревательный блок 40Вт ~ 60вт (5А).

У когонить принтер работает от БП в 5А? ))

Народ, выручайте. запарился я с этой дельтой. стол откалибровать не могу. это пол беды. теперь при печати высоких, более 4 см , моделей . модель начинает потихоньку тянуться к оси Z , на пропуск шагов не похоже. в чем может быть проблема?

скорее всего не правильно настроенны длинны плеч и радиуса поэтому и тянет

недавно перенастраивал в очередной раз. сейчас начал тянуть.. зря начал дельтой заниматься. с марта месяца ни одной нормальной печати не было

Работа продолжается...
пришел метал и электролобзик, нарезал лист минут за 10.

вот что получилось в сборке.

Снизу и сверху будут еще 2 листа потоньше.
Снизу закреплю электронику, а сверху сделаю крепление для пластика.

До запуска осталось совсем немного, жду ендстопы и хотенд от китайцев.
еще пару недель и дособеру все.

Акелла писал(а):скорее всего не правильно настроенны длинны плеч и радиуса поэтому и тянет

как можно откорректировать длинну плеча именно по ЗЕТ оси. если чем выше модель тем ближе она к столбу?

А где на дельте ось Z?

roboprint писал(а): значит пропуски шагов

Добавлю еще может быть ослабшая шпуля на моторе, нужно подтянуть
Оси расположенны спереди слева X, спереди справа У, сзади Z

на пропуск шагов не похоже. ток на драйверах поднят чуть выше расчетного и установлено активное охлаждение. двигатель чуть горячий. слои не цепляет.

Драйверы какие? У меня было похожее на тсм2100
Ну и про шпулю проигнорил сообщение.

Акелла писал(а):Драйверы какие? У меня было похожее на тсм2100
Ну и про шпулю проигнорил сообщение.

Не игнорил просто уже на работе порверю позже шпулю. драйвера DRV8825.


Ток ниже ставил толку ноль. только если сопля появится то зацепится и слои съедут. а так там здоровые радиаторы на термоклей посажены из меди, и 2 кулера дуют.

roboprint писал(а):

Crazykeril писал(а):драйвера DRV8825.
а так там здоровые радиаторы на термоклей посажены из меди, и 2 кулера дуют.

Куда именно радиаторы посажены? Эти драйвера имеют специальную площадку снизу на "пузе", через которую отдают тепло на плату, охлаждение этих микросхем через радиаторы сверху не эффективно.

Первый слой идеально ровно раскатывается по всей поверхности стола?

Я бы еще попробовал покрутить моторы отдельно и каретки отдельно, на предмет возможных заеданий как одних, так и других. + я бы проверил принтер с другим блоком питания и работу без нагреваемого стола, просадки по напряжению могут выдавать такую фигню.

Каретки MGN9 нет заеданий. блок питания - 12вольт1 -45ампер 12вольт2 -30ампер. просадок нет. радиатор приклеен на чип сверху. со столом проблема. не могу откалибровать. по столбам все аккуратно ноль в ноль. между столбом Z и Y чуть задирает, между Х и Z тоже чуток. остальное нормально. но при печати Z давит в стол сильнее и концевики пришлось перенастраивать так как тоже давило. а вообще стол калибровал печатью спирали, там сразу видно что и как. Идут датчики для автоуровня. просто теперь вылезла эта штукенция с неровной стенкой модели в сторону Z . сегодня буду резать карбоновую трубку и переделывать Тяги.
