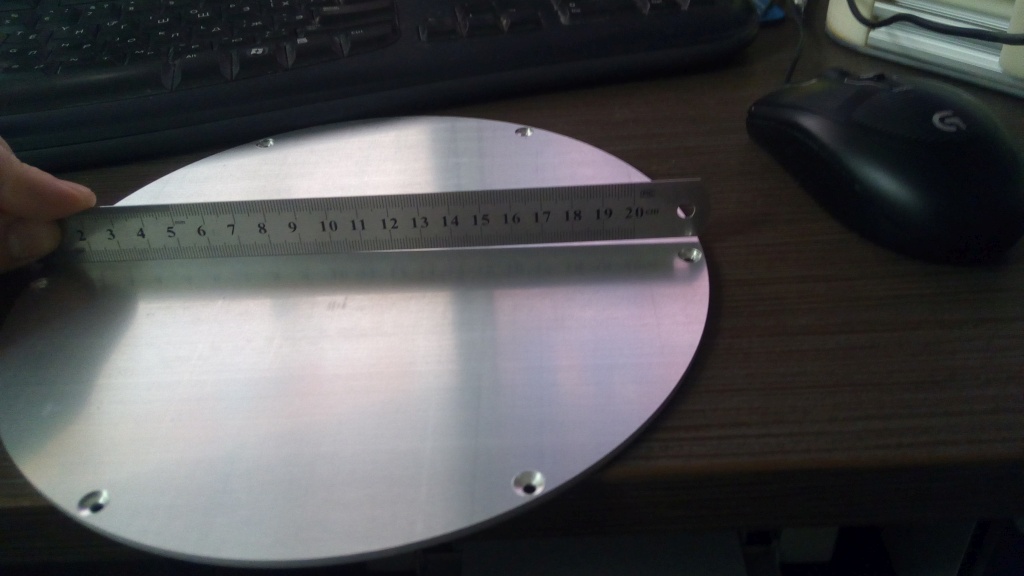

Приехал седня HeatBed Алюминевый для косселя(такой).
И кривой гад в одном направлении. Есть способы исправить без шлифовки?


p.s. в другом направлении идеально ровный.

Dimon372 писал(а):Приехал седня HeatBed Алюминевый для косселя(такой).
И кривой гад в одном направлении. Есть способы исправить без шлифовки?

2015-11-25 22-41-18.JPG

p.s. в другом направлении идеально ровный.

Однако !, шлифовать нет смысла, придётся снимать почти половину толщины, стол потом вести будет безбожно, остаётся механическое воздействие.

Dimon372 писал(а):Есть способы исправить без шлифовки?

Прикручивай на 6 винтов, пружинки потуже, а я использую вместо пружин резину от вала в печке лазерного принтера
думаю получится выровнять

На 6 винтов непонятно как крутить. т.к. радиус 220 и одновременно над пазом только 3 дырки получается совместить...
Думаю, может какую переходную пластину придется напечатать.
Пружины жесткие есть.

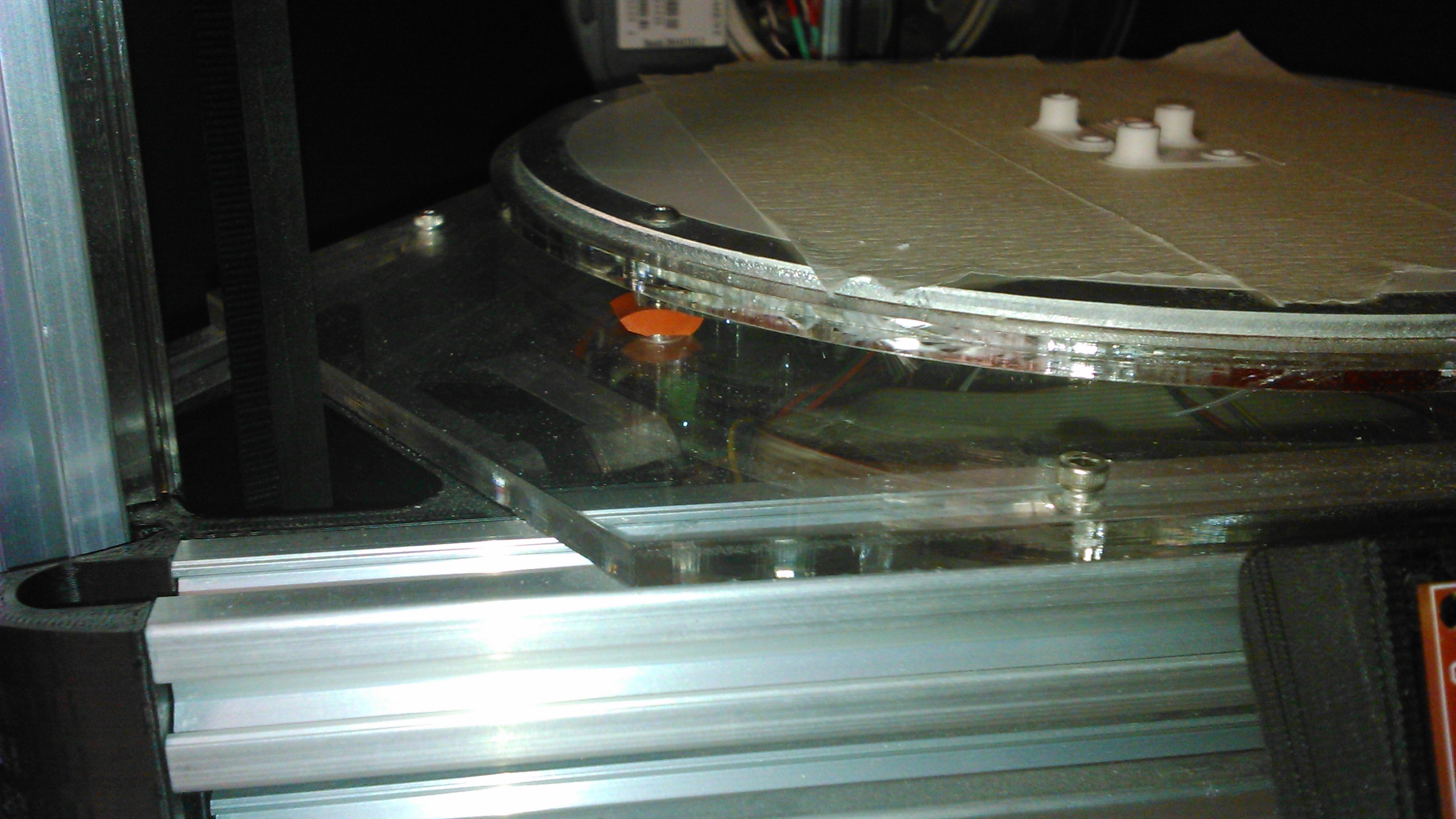

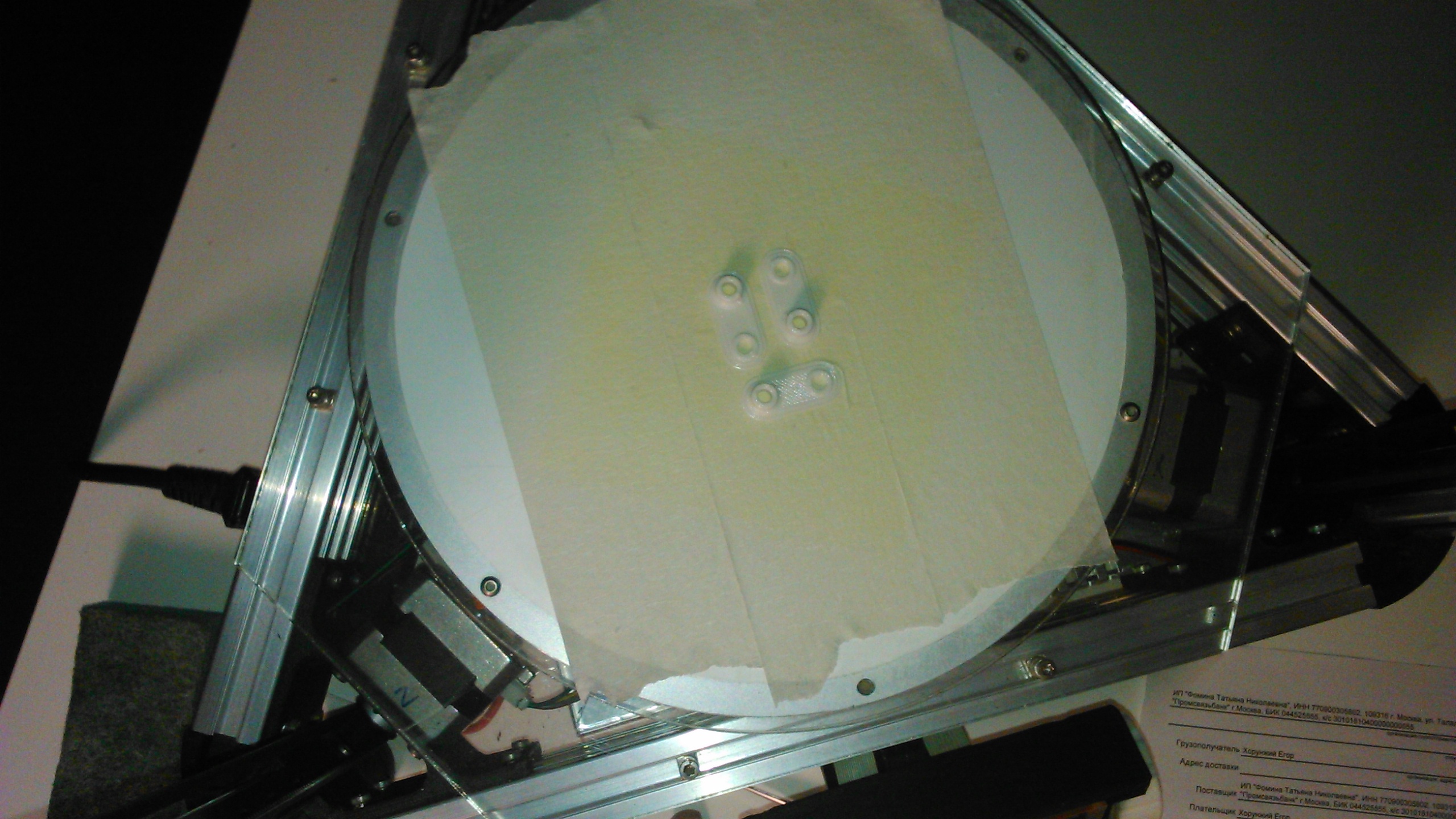

я сделал кольцо из акрила 6мм по периметру стола, прикрутил к нему стол, заложил пару кругляшей стеклоткани и закрыл снизу картоном 3мм
и всё это прикручено к шестигранному основанию тоже из 6мм акрила
Надо было еще для гаек снизу держатели сделать, но я всё ленюсь, да и настраивать не приходится

А можно фотку? Я смысл то понимаю, но может у вас диагональ другая не 240мм на сторону?
Просто если шляпки винтов утапливать в столе как и задумано, то винт должен выходить вниз под акрил и как раз упираться в профиль.
Т.е. если я 2 отверстия(передних например) совмещаю с пазом, то 4 других четко в борт профиля приходятся...

Да, ребра треугольников по 300мм

Dimon372 ,ты всерьёз думаешь что 3 мм пластину выпрямишь винтиками !?

вполне реально
часть точек можно жестко крепить, те что будут ниже уровня, а другие тянуть вниз

icehardy писал(а):вполне реально
часть точек можно жестко крепить, те что будут ниже уровня, а другие тянуть вниз

Я вспомнил как я свой кривой слол выпрямлял прыгая на нем всем своим весом !, зазор у него был в 0,3 мм так до конца и не вывел,(а у Dimon372 так воопще 1 - 1,5 мм) какие уж тут винтики !

Добавлено спустя 14 минут 9 секунд:
Собрал и я тоже deltu, сэкономил канеш на траксах, как результат эффектор болтается как Х в стакане, ну а в целом работает https://yadi.sk/i/DbrSQVxukoBZw
Внедрил индикатор VFD 20 х 2 с контроллером HD44780 , периодически тухнет при печати (видно на видео) что это может быть !?, на печать вроде не влияет тормозов пока не заметил.
Результат люфтов в траксах предсказуем, млин (скупой платит дважды)

Ну ляминь 3мм не такой уж и несгибаемый. Яб его руками согнул, но будет виден сгиб. ))

Подложить в нужное место нарезанной бумаги, парой деревяшек и струбцин притянуть к столу... проверить результат... подложить еще бумаги....

Zusul86 писал(а):Подложить в нужное место нарезанной бумаги, парой деревяшек и струбцин притянуть к столу... проверить результат... подложить еще бумаги....

Я так и прыгал на нём,(руками не согнёшь) чистый люминь одно, но тут сплав силумина не всё так просто !, нужно учитывать ещё что там нагреватель на керамической подложке !

barakuda62 писал(а):Я так и прыгал на нём,(руками не согнёшь) чистый люминь одно, но тут сплав силумина не всё так просто !, нужно учитывать ещё что там нагреватель на керамической подложке !

Че то у вас материалы попутались. Чистый алюминий мягкое, вязкое и гнущееся руками гов... да и у нормальных струбцин усилие побольше чем "попрыгать".
"Керамике" ничего не будет, а нагреватель либо отвалится либо нет... тут выбор простой либо смирится и на кривом печатать либо меры принимать...

Zusul86 писал(а):

barakuda62 писал(а):Я так и прыгал на нём,(руками не согнёшь) чистый люминь одно, но тут сплав силумина не всё так просто !, нужно учитывать ещё что там нагреватель на керамической подложке !

Че то у вас материалы попутались. Чистый алюминий мягкое, вязкое и гнущееся руками гов... да и у нормальных струбцин усилие побольше чем "попрыгать".
"Керамике" ничего не будет, а нагреватель либо отвалится либо нет... тут выбор простой либо смирится и на кривом печатать либо меры принимать...

А что у меня попуталось !?, я и говорю что стол не из чистого люминя !(руками не согнёшь), в остальном всё так, либо смирится и на кривом печатать либо меры принимать.
