roboprint писал(а):

Crazykeril писал(а):я профиль брал тут http://www.rsi-llc.ru/catalog/68/

У этого профиля немного другой профиль Короче он не подойдёт в том случае, если по нему будут кататься ролики. Т.е. он только для рельс с подшипниками. Но стоит (без доставки) дешевле.

я на него направляющие с каретками mgn9 прикрутил до этого ходили каретки v образные и с простыми подшипниками. но лучше рельс нет ничего

Turncoat писал(а):http://soberizavod.ru/catalog/alyuminievyy_profil_bez_pokrytiya/profil_konstruktsionnyy_20_kh_20_bez_pokrytiya_/
Вот вполне себе V-Slot профиль, плюс дешевле чем по ссылке выше.

так а анодированные стоят всего на 15руб за метр дороже))

вот тоже подумываю потихоньку покупать куски для дельты!

самое главное. как глы делать кроме как те которые по 55баксов?

Углы можно согнуть из металла, если есть где и на чем.

Может лучше сразу раму из металла 2мм согнуть и всё, и к ней рельсы MGN9 или MGN12
Мне кажется дешевле обойдется чем углы + профиль, и более жестко
И корпус закрытый делать
Я уже подумываю над таким вариантом
некогда заняться нарисовать

http://promexcut.ru/listogibochnyie-rabotyi
Им нужно в компасе или солиде присылать

Turncoat писал(а):http://soberizavod.ru/catalog/alyuminievyy_profil_bez_pokrytiya/profil_konstruktsionnyy_20_kh_20_bez_pokrytiya_/
Вот вполне себе V-Slot профиль, плюс дешевле чем по ссылке выше.

Супер!

Добавлено спустя 2 минуты 14 секунд:

Акелла писал(а):Roboprint в данном случае тебе лучше продать свой принтер как есть и начать собирать новый, с блэкджеком и шлюхами.

Я одну свою прюшу повесил на авито, просмотров почти нет, не то что звонков. Продавать дешевле, чем стоили комплектующие, не сильно интересно, так что процесс затянется, я чувствую...

Добавлено спустя 2 минуты 12 секунд:
Ну и вообще принтер сейчас печатает достаточно неплохо, не идеально, но для большинства применений достаточно годно, так что я больше думаю о том, что печатать, чем о том, как еще качество улучшить...

Я свою прюшу однажды почти продал за 600$!, но спасибо криворукости нашей почты мой принтер дошел поломанным до покупателя, в итоге я остался с разбитым корытом, которое благополучно мутировало в косель.

Акелла писал(а):Я свою прюшу однажды почти продал за 600$!, но спасибо криворукости нашей почты мой принтер дошел поломанным до покупателя, в итоге я остался с разбитым корытом, которое благополучно мутировало в косель.

совет, никогда в таких случаях не пользоваться почтой. куча ТК способны очень дешево и быстро доставить! тем более если за 600баксов продавали, деловыми с доставкой до покупашки не больше 1000руб. это копейки за целый агрегат

но в вашем случае не знаю. все таки Англия, может и дорого будет ТК

Итак, сборка началась понемногу.
Сборку я начал с самого долгово по времени изготовления это тяги.

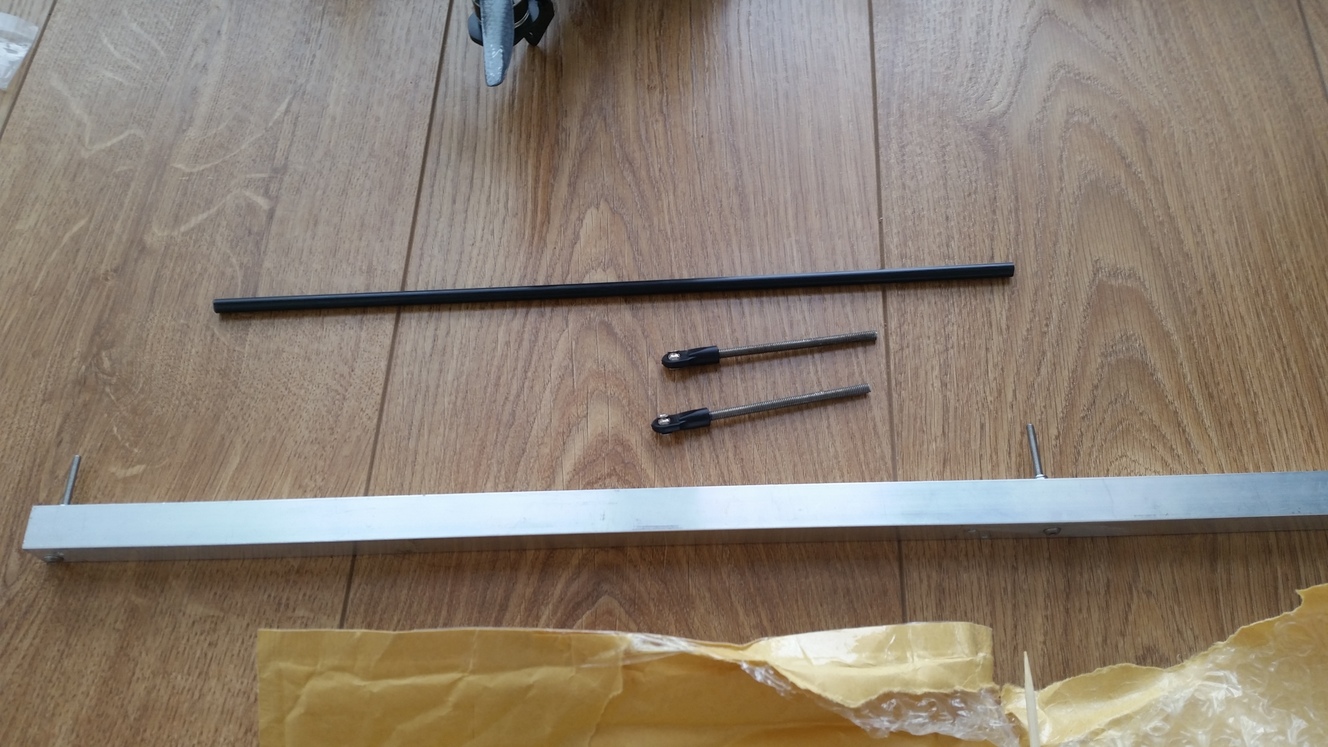

Для того чтобы все получились одинаковой длинны необходимо сделать заготовку с 2-мя болтами 3мм на заданном расстоянии для Коселя XL это 320мм можно немного больше главное чтобы все были одинаковой длинны!

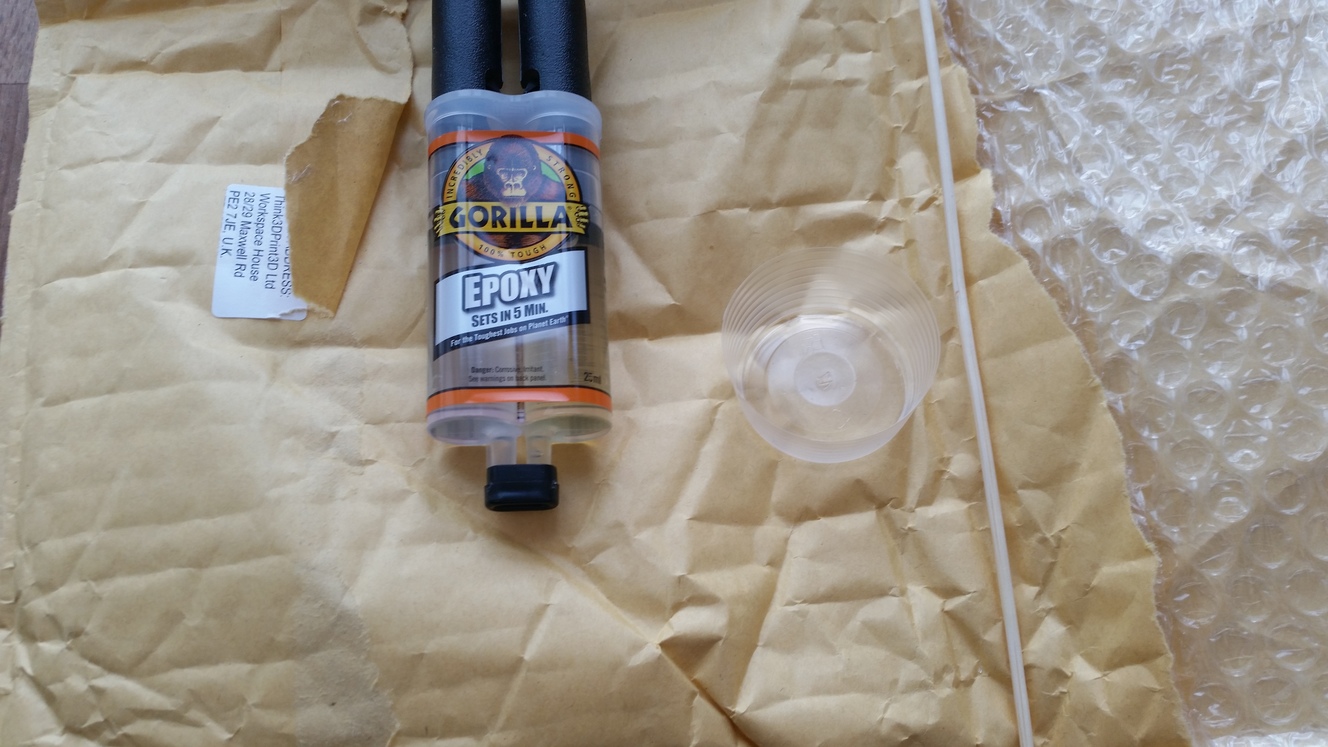

Для сборки я использую шарниры Traxxas, шпильку резьбовую 4мм порезанную на 50-60мм и карбоновую трубку 300мм, все это дело склеиваю эпоксидкой 5 минутной горилой.

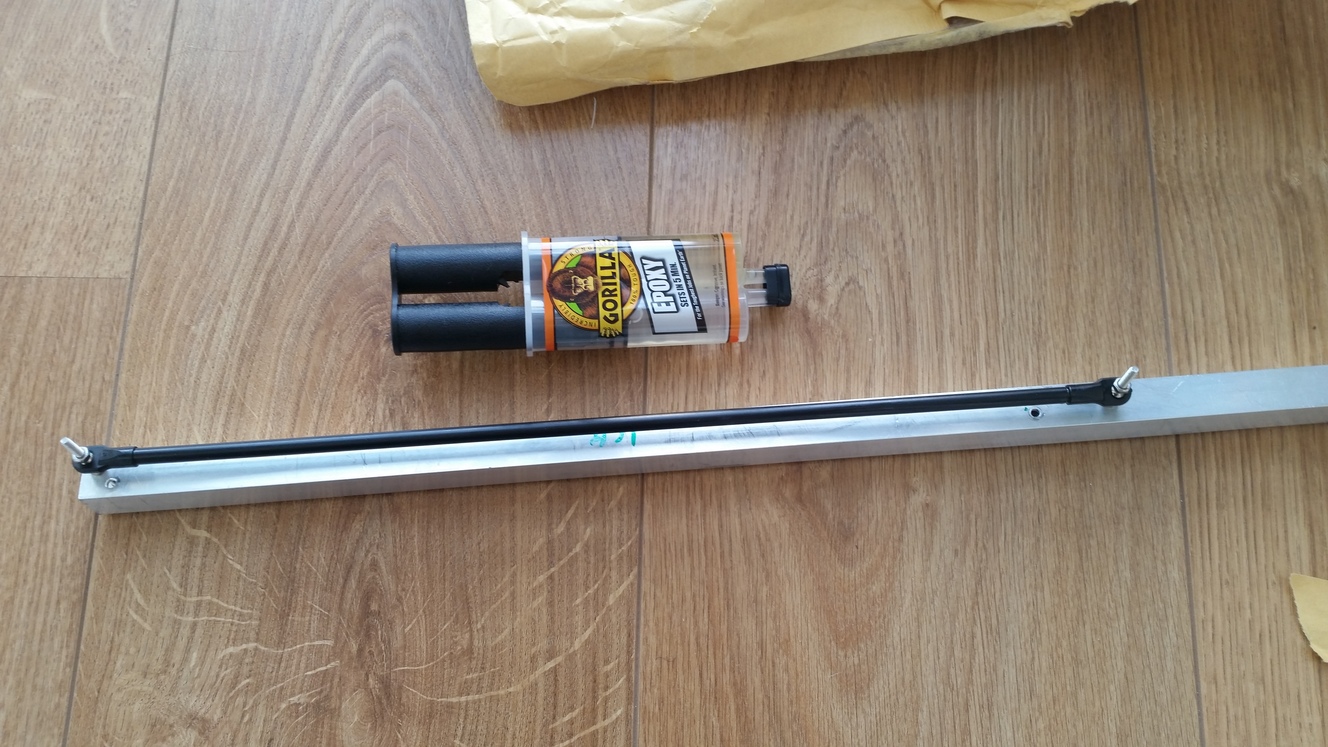

после того как промазали резьбовую шпильку эпоксидкой и вставив в карбоновую трубку закрепляем на нашей заготовке, и оставляем сохнуть на сутки. ( именно по этому этот процесс занимает около 6 - 7 дней, необходимо их делать по одной.)


пока тяги сохнут займемся сборкой рамы.

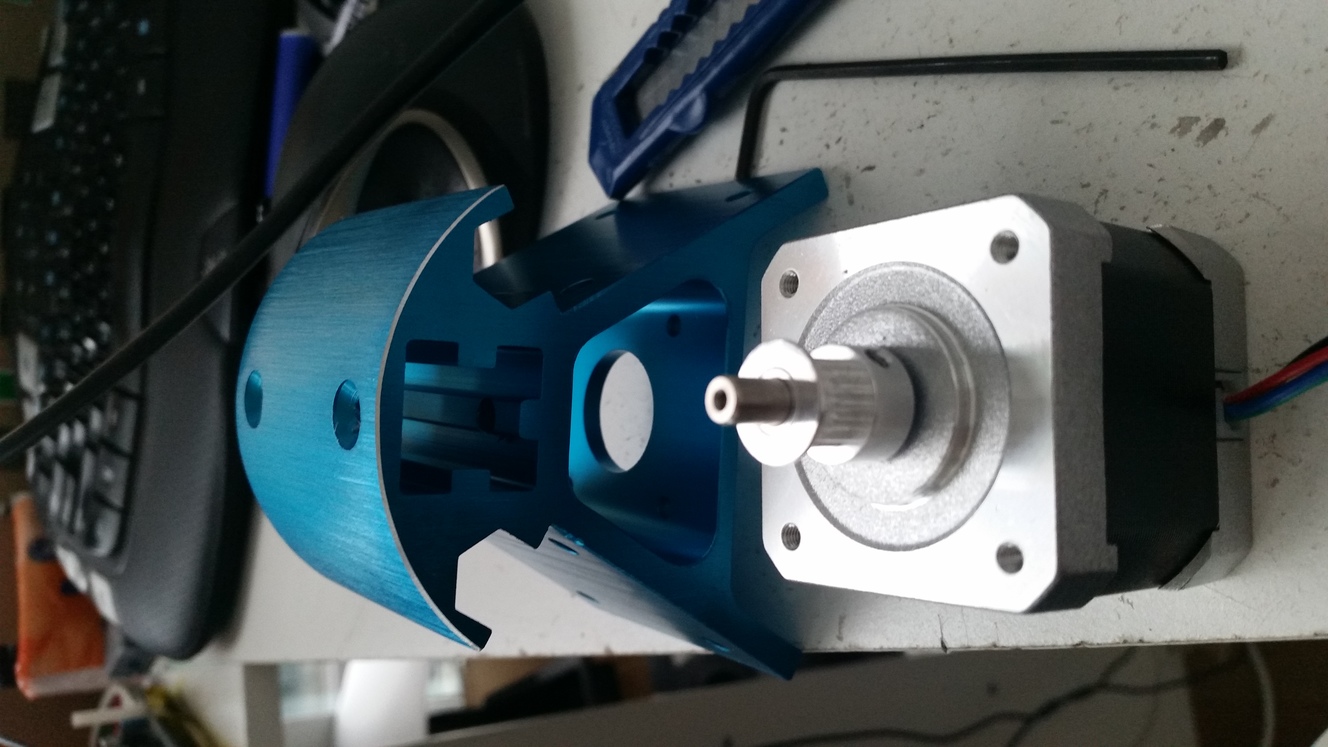

Для начала закрепляем шпулю на моторе, НО не затягиваем болтик! мы к нему вернемся позже.

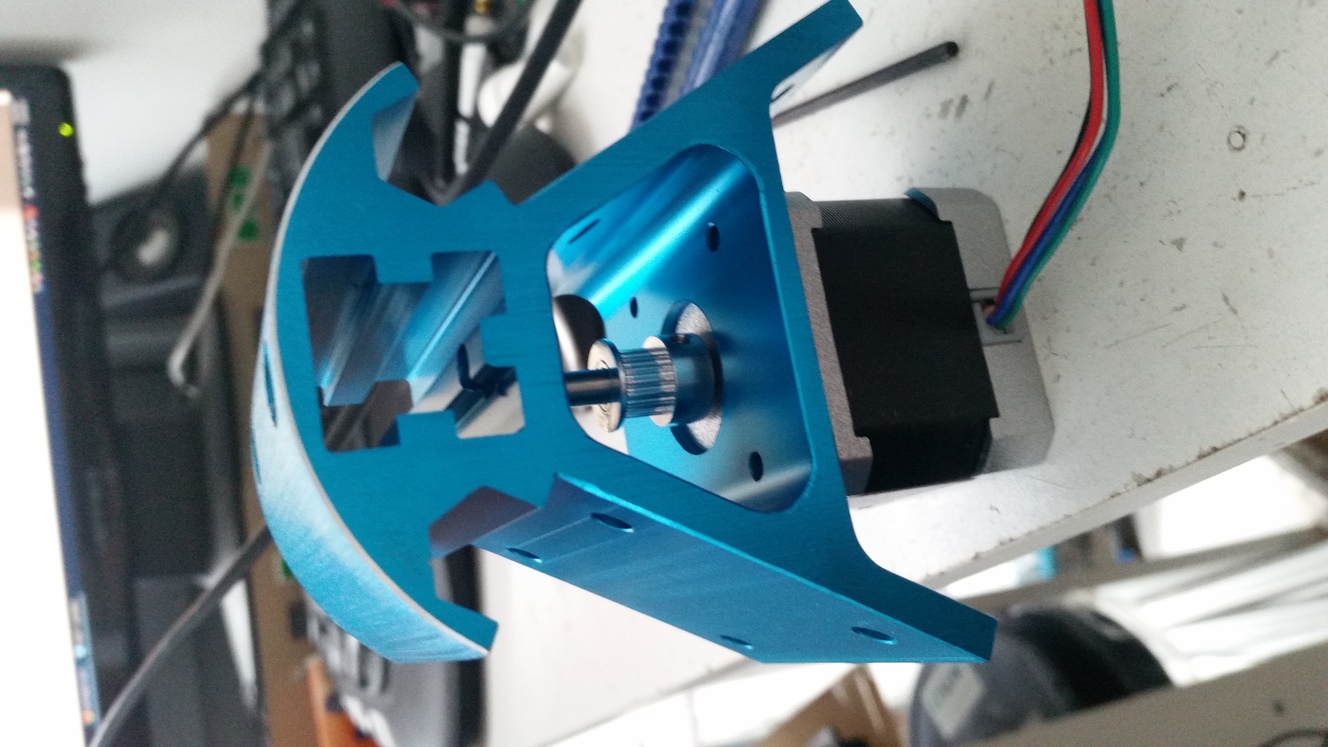

Далее крепим мотор к уголку.

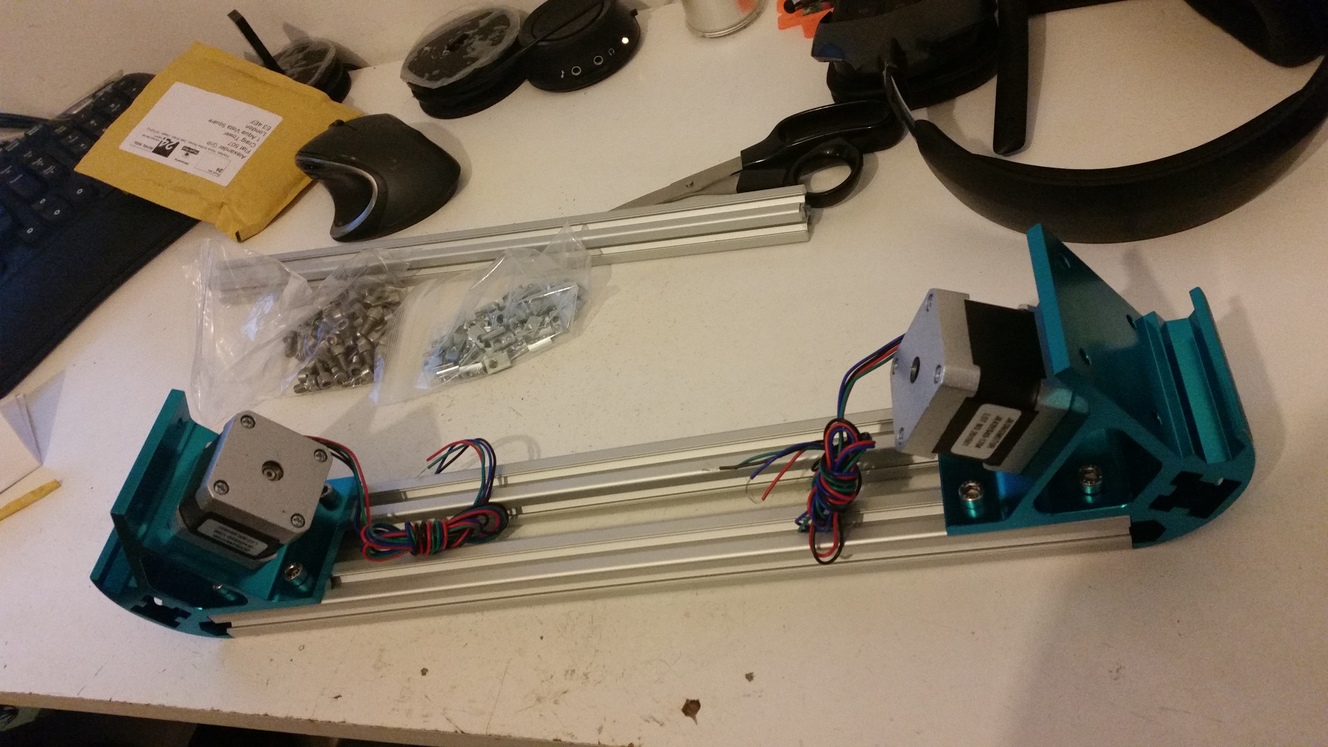

После окончания сборки всех 3х моторов можно начать сборку профиля.

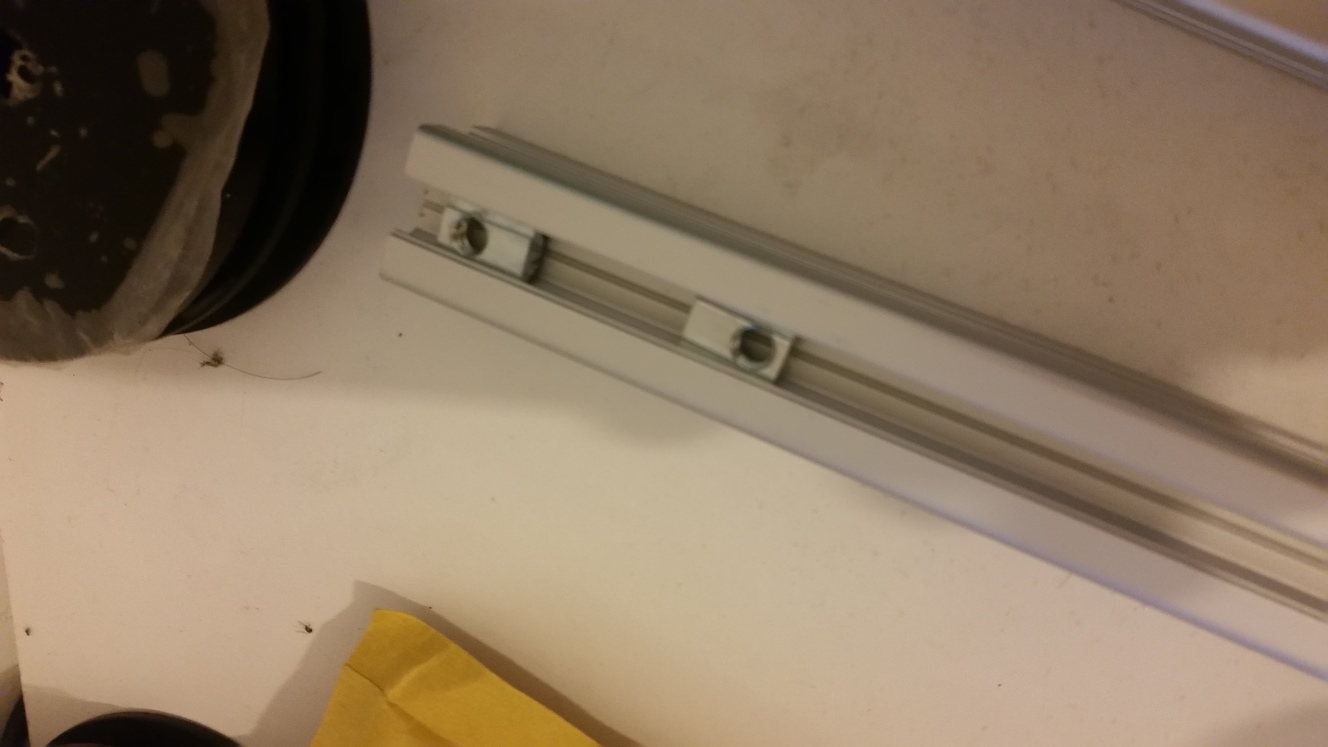

Используем специальные профильные гайки и болт М5-10мм.

Все болты просто наживленны, затягивать их будем позже.

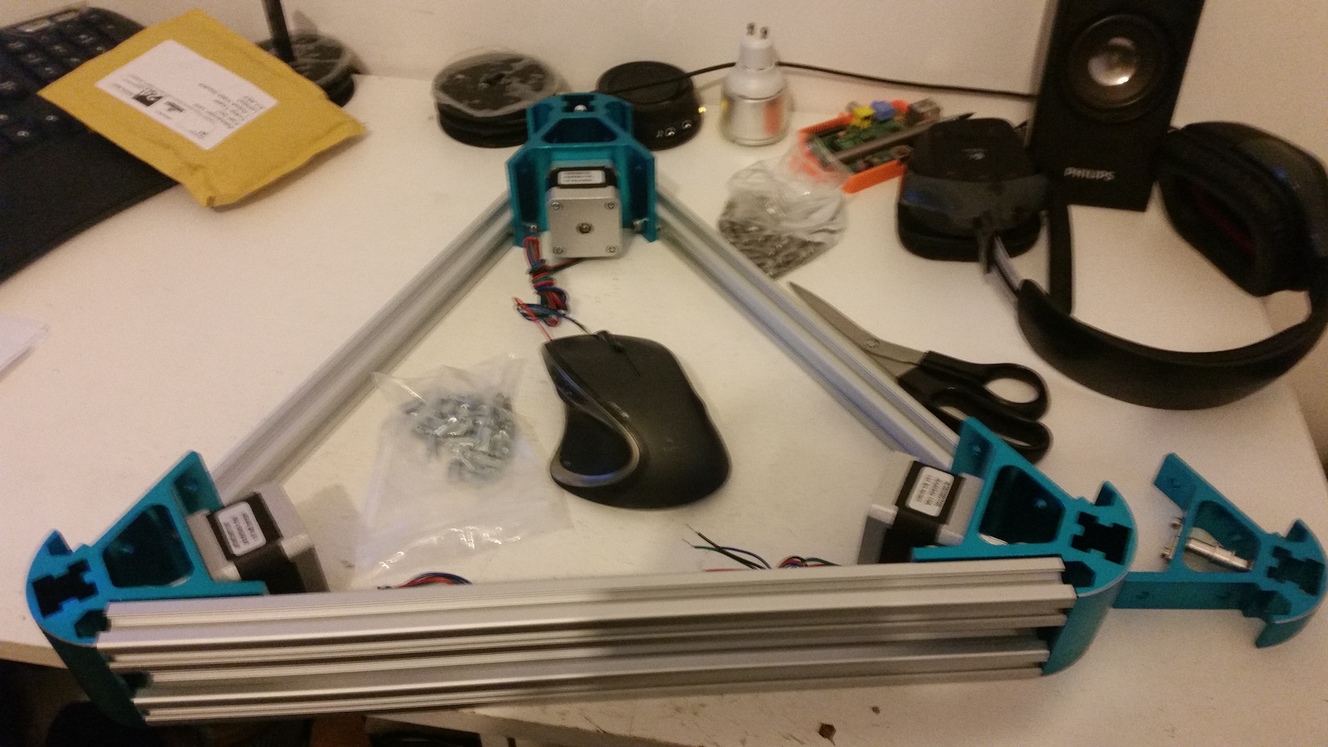

Наживляем все 6 профилей к уголкам.


На этом пока все.
Продолжение следует...

Просто вкручиваешь примерно 5мм в глубину на сухую без клея, главное не перетянуть иначе начинает пластик корчить.
Потом омазывал резьбу по кромке возле входа в тракс и другой конец резьбы, в этом месте оно и держит чтобы не выкручивалось.
Сделать фотки этого момента сложно, так как эпоксидка сохнет быстро, и рук свободных нету.

Шарик вставлял с помощью плоскогубцев, со стороны ободка вокруг отверстия.
если присмотрется там с одной стороны гладкая поверхность, с другой есть придавленные ободок воркуг, вот с этой стороны и ставил, люфтов нету совсем.

А что насчет магнитных комплектов? (типа такого)

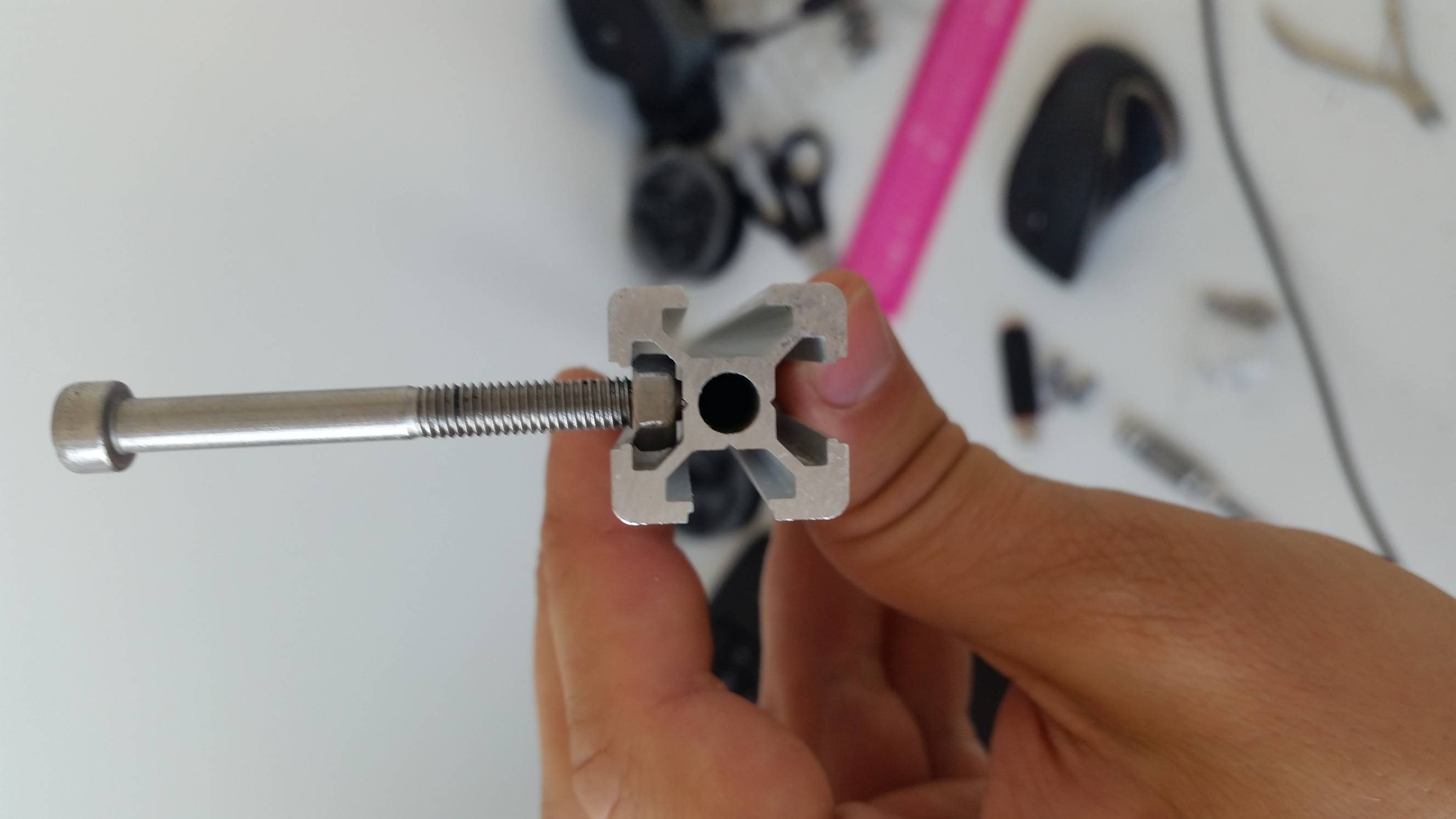

Решил попробывать как обычная М5 гайка сидит на профиле, вполне можно использовать вместо специализированных.


Добавлено спустя 12 минут 9 секунд:
Сборка принтера пока приостановленна.
Пытаюсь доворится с продавцами чтобы мне вырезали алюминиевый лист ромбовидной формы. Пока что выходит очень дорого, за 3 листа 2х1.5мм алюминия и 1х3мм, просят ок 30к руб .
дешевле электролобзик купить и самому обрезать, если не получится найти так и сделаю куплю и обрежу.

Turncoat писал(а):http://soberizavod.ru/catalog/alyuminievyy_profil_bez_pokrytiya/profil_konstruktsionnyy_20_kh_20_bez_pokrytiya_/
Вот вполне себе V-Slot профиль, плюс дешевле чем по ссылке выше.

А кто-то реально брал там?
У них написано что

3)Минимальная сумма заказа по безналичному расчету: 3 000 рублей.

А тот же коссель мини выходит всего на 1280р + доставка.
Как выбрать доставку при оформлении заказа тоже непонятно. После оформления заказа в нем написано "Самовывоз" и чуть ниже "Доставка курьером"...

Добавлено спустя 48 секунд:

Акелла писал(а):Решил попробывать как обычная М5 гайка сидит на профиле, вполне можно использовать вместо специализированных.

Не прокручивается она там?

Я в соберизавод брал,но самовывозом за налик.
А гайка м5 у меня не лызе))Правда,у Акеллы и не V-слот

Соберизавод сегодня подтвердили заказ, так что отпускают и до 3х тыщ...
У них там есть квадратные гайки под М5 болты. Вот думаю может их взять для сборки каркаса...
