Дельта принтеры инструкция по сборке и настройке

Сообщение Акелла » 08 сен 2015, 20:47

Дабы не создавать лишние оффтопики в других темах, все вопросы касающиеся Дельта принтеров писать сюда.

Сборка 3д принтера Коссель-XL

Для сборки нам понадобятся.

Железо:
1) Алюминиевый профиль 2020 1500мм х 5 (aluminium profile 2020) Лучще всего покупать уже порезанный на необходимую длинну. 2х(1500/8)=370мм. 1500=(3х1000 3х370).
1.1) Гайки для профиля М3 и М5 (T Nuts for 2020)
2) Алюминиевые углы для коселя Брал тут. как альтернатива можно использовать печатанные.
3) Рельсы 3х600мм 12мм с удлиненной кареткой (linear rail), Вместо рельс можно использовать каретки катающиеся по профилю
4) Моторы 4 шт. (NEMA17 Stepper Motor)
4.1) шпули 3шт (GT2 Pulley 20 Tooth 5mm Bore - 3x)
5) Каретки эфектора 3шт, можно использовать печатные.
6) Карбоновая трубка 4мм внутренний 6мм внешний можно использовать алюминий вместо карбона.
7) Шариниры (Traxxas TRA5347 Large Rod Ends with Hollow Balls - 12)
8 ) Подшибник 6 шт. (F623ZZ Bearing (3x10x4mm))
9) Ремень 6м (GT2 belt)
10)круглый алюминиевый, стеклянный, деревянный диск для стола.
11) много болтов разного размера

Электроника:
1) Управляющая плата (Duet, Ramps, Megatronics, и т.п.)
2) Концевики 3шт (Limit Switch with Roller)
3) Нагреватель


Общая стоимость принтера получается примерно 65к руб(по текущему курсу) включая доставку и налоги.
Если что-либо упустил напишите я добавлю.

По мере сборки своего коселя-XL буду выкладывать процесс сборки в картинках, по окончанию будет расписанна настройка, и калибровка на плате Duet.


П.с ссылки для ознакомления и возможности посмотреть на аналог, рекламного характера в себе не имеет.




Калькулятор для калибровки стопов, офсетов, горизонтали http://escher3d.com/pages/wizards/wizarddelta.php
Последний раз редактировалось Акелла 29 дек 2015, 21:02, всего редактировалось 1 раз.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 757
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение MFS » 08 сен 2015, 23:53

А можно попросить вас прокомментировать вот эти три принтера?

http://ru.aliexpress.com/item/2015-3KU- ... 6,201409_3

http://ru.aliexpress.com/item/2015-high ... 6,201409_3

http://ru.aliexpress.com/item/Automatic ... 46955.html

Несколько смущает конструкция направляющих - пластиковый ролик по алюминию не выглядит точным и надежным...
MFS

Сообщения: 1
Зарегистрирован: 08 сен 2015, 23:42

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Dimon372 » 09 сен 2015, 16:42

Чето ппц как дорого у вас выходит.
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Dimon372 » 09 сен 2015, 17:45

То, что вы перечислили тыщ на 20-25 и тянет...
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение RomanST77 » 09 сен 2015, 18:02

Dimon372 писал(а):То, что вы перечислили тыщ на 20-25 и тянет...

Поделитесь, где что покупать, чтобы получилось 20. Я вот даже профиль V-Slot (вместо 2020, под ролики) не знаю где искать, не в Китае же его заказывать...
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение p.Omelchenko » 09 сен 2015, 18:25

Надобы смету посмотреть. Так по прикидкам (ибо в метро еду) самое дорогое это вдижки, плата и хотэнд(если не китайский)

Плата около 50-200баксов движки на Али были около 5-7т рублей хотэнд от 500 до ...

Добавлено спустя 2 минуты 9 секунд:
Vslot, если правильно понимаю получается 75баксов за все. В Москве обычный 2020 за 2200 найти можно.
Prusa i3 (arduino mega2560 + ramps 1.4) и Raspberry Pi 2b
Аватара пользователя
p.Omelchenko

Сообщения: 238
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Vovich70 » 09 сен 2015, 19:20

А при таких размерах 2020 не маловато,гулять не будет?Я себе 3030 планирую взять в соберизавод,или смысла нет - разницы не будет?
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 434
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Акелла » 09 сен 2015, 21:08

Dimon372 писал(а):Чето ппц как дорого у вас выходит.

Dimon372 писал(а):То, что вы перечислили тыщ на 20-25 и тянет...

Так дорого вышло потому что весть принтер будет ЦЕЛЬНО металический, без пластиковых уголков и эффектор, рельсы, и каретки все металл. Еще и размер учитывайте.

Вот для любопытствующих прайс лист, учтите доставка осуществляется в Британию, для России цена может быть другой.

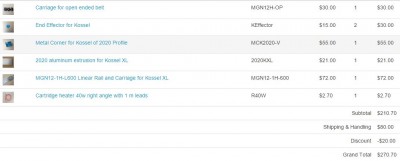

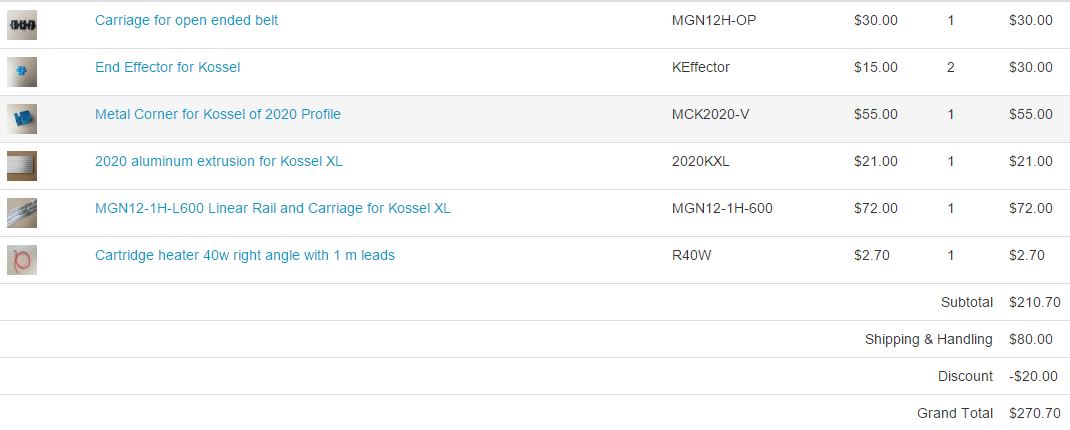

Набор для рамы -- 270$ + 45$ растаможка

------

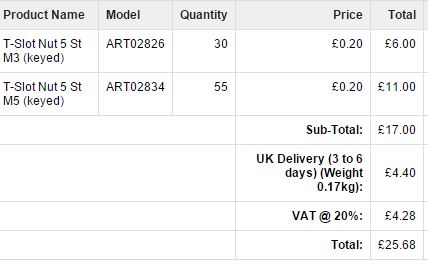

T-slot гайки -- 40$

------

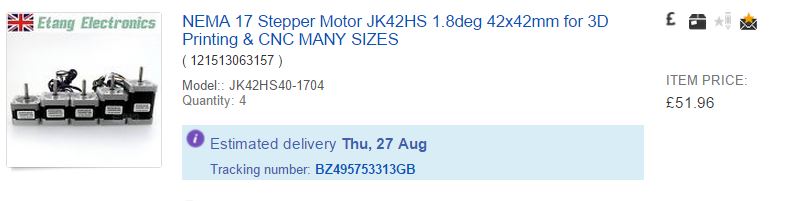

моторы -- 80$

------

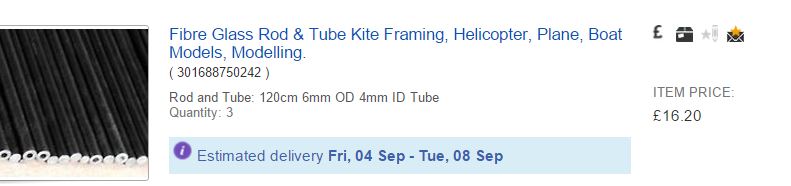

Карбоновые трубки -- 32$

------

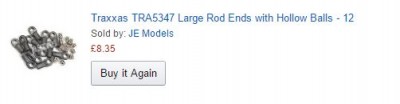

Traxxas -- 12$

------
подшибник
5$
Ремень+шпули
30$
Металический экструдер
55$
Хотенд Е3Д оригинал 6 версии 1.75мм
80$
Блок питания для светодиодных лент 30А
30$
Круглый кусок алюминия для стола
45$
нагреватель для стола силиконовый или каптоновый
40$

Плата управления Дуэт
153$


Итого у меня вышло 917$ = 62390 ( По курсу взятому из гугла)


Я уверен что можно найти похожее и дешевле, многое можно достать по месту проживания за бутылку бесплатно, большую часть деталей можно распечатать вместо того чтобы покупать. Моя цель собрать цельно-металлический с надеждой получить принтер который не будет прыгать от счастья при скоростях выше 70.

Мини коселя с пластиком можно у китайцев купить как раз в районе 30к

Vovich70 писал(а):А при таких размерах 2020 не маловато,гулять не будет?Я себе 3030 планирую взять в соберизавод,или смысла нет - разницы не будет?

Думаю хватит и 15х15 профиль, главное как их крепить, в пластике они разбалтываются.

Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 757
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Zusul86 » 09 сен 2015, 22:13

roboprint писал(а):V-Slot и сопутствующие товары как минимум тут можно купить:
http://ratrig.com/hardware/vslot.html

А там действительно доставка 100 метров профиля стоит 25 евро? :shock: И 1.5м длиной в Россию шлют?
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Zusul86 » 10 сен 2015, 00:18

roboprint писал(а):Помимо этого, купить профили можно напрямую там же, где и уголки и прочее - robotdigg.

Что то не пойму, там фришипинг что ли?
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Master987 » 10 сен 2015, 01:05

Printer: дельта rostock
Firmware: Marlin
Filament: ABS - 1.75
Nozzle: 0.3 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Аватара пользователя
Master987

Сообщения: 83
Зарегистрирован: 16 авг 2015, 14:46

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение RomanST77 » 10 сен 2015, 01:41

roboprint писал(а):Да их как какашек весной: http://www.aliexpress.com/wholesale?shi ... ffiliate=y

Если собирать по запчастям самому, то выйдет дороже. Во-первых, стоимость доставки. Во-вторых, себе сами будете хорошие компоненты сразу покупать, а не то, что китайцы положили :)

Да я в курсе, что такое можно купить по цене какашек, я три принтера собрал сам по запчастям и теперь точно-точно знаю, что занимался херней и надо было взять кит и потом его допиливать...
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Акелла » 10 сен 2015, 08:53

Roboprint в данном случае тебе лучше продать свой принтер как есть и начать собирать новый, с блэкджеком и шлюхами. :lol:
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 757
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Crazykeril » 10 сен 2015, 15:01

я профиль брал тут http://www.rsi-llc.ru/catalog/68/
Crazykeril

Сообщения: 23
Зарегистрирован: 06 май 2015, 15:17

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Turncoat » 10 сен 2015, 15:26

http://soberizavod.ru/catalog/alyuminie ... okrytiya_/
Вот вполне себе V-Slot профиль, плюс дешевле чем по ссылке выше.
Turncoat

Сообщения: 42
Зарегистрирован: 06 май 2014, 10:46
Откуда: Москва
