Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Dimon372 » 02 окт 2015, 21:33

Так у них выбор ДЛ или ПЭК. у ПЭК терминалы неудобно для меня расположены.
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Акелла » 02 окт 2015, 21:35

Dimon372 писал(а):апдейт: съездил забрал...

Напилен профиль криво. Такое ощущение что ножовкой по металлу пилили на коленке в несколько заходов. Четких торцов очень мало...
Если ставить профиль на попа - то он шатается и стоит криво. т.е. торцы не в одной плоскости...


Раз такое дело, я бы его прят там и вернул бы с полным возвратом денег.

Работа сделанна не качественно, либо пусть переделывают, либо возврат денег. Если ничего не делать, то так и будут продолжать выпускать некачественную продукцию.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение p.Omelchenko » 02 окт 2015, 21:41

Мда, хоть самому пили длинные палки за самовывоз. У товарища торцовочная пила есть, только диски надо будет купить для резки металла.
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Акелла » 02 окт 2015, 22:04

Робот диг порадовал, все профили 1 к 1 ровные, и порезаны отлично.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение p.Omelchenko » 03 окт 2015, 00:16

у openbuilds интересны готовые узлы
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Vovich70 » 03 окт 2015, 02:15

Ну не знаю)У меня всё при мне торцовкой резали - вроде углы не завалены,торцы чистые.
Но т.к. я ещё не решился на тот момент с окончательными размерами,дальше пилил сам))Стусло,керосин и хорошая ножовка вполне себе работают.
Особенно для тех,кто ещё в школе на трудах гайки из алюминия убитыми инструментами пилил)))
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Dimon372 » 03 окт 2015, 23:16

Начал печатать углы для мини косселя. Взял такие - http://www.thingiverse.com/thing:208458
Печатаю ABS, соплом 0.5 слоем 0.4 с заполнением 50% и всеравно так долго что ппц... Верхние углы печатались по 2 часа каждый...
Нижние походу будут часа по 4 печататься... Долго блин )

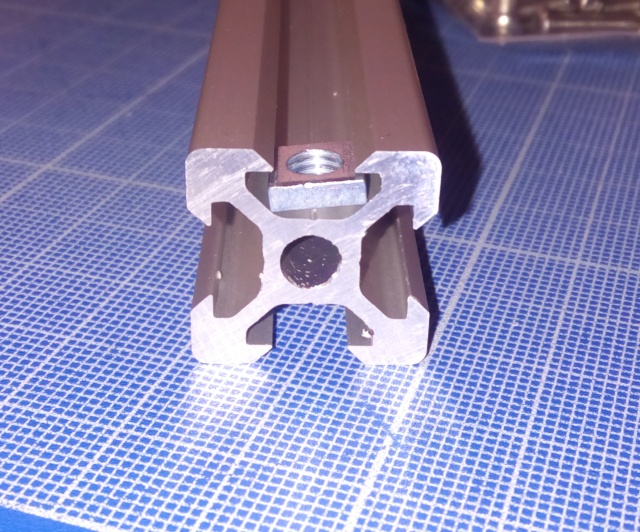

Немного слов про квадратные гайки
Болтаются в профиле. Их можно вставлять не только с торца но и прямо в паз... В общем не супер..
2015-10-03 20-33-13.JPG


Гайка м5 обычная в профиль V-Slot не лезет. Надо низкопрофильные попробовать...

Болты М5х8мм явно маловаты для сборки с печатными углами. Что-то я тут промахнулся. Надо брать М5 12мм.
Последний раз редактировалось Dimon372 03 окт 2015, 23:36, всего редактировалось 1 раз.
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Vovich70 » 03 окт 2015, 23:32

Низкие М5 немного лучше квадратных,но тоже болтаются.Но уж очень у китаёзов правильные гайки ждать долго.
Они все железки ,похоже,улитками отправляют)Зато лёгкую мелочевку уже просто в ящик пихают!
И возник вопрос.Такие ролики http://ru.aliexpress.com/item/12pcs-lot ... 41087.html кто-нибудь брал?Что-то китайцы мудрят.Пишут для 2020,а ширину ролика 5.8 указывают.Есть у кого такие,что-бы померить?
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение icehardy » 05 окт 2015, 09:24

Это очень плохие ролики, кривые и шириной действительно маловаты

Добавлено спустя 7 минут 1 секунду:
Нужны такие http://ru.aliexpress.com/item/ball-bearings-for-v-slot-aluminum-profile/32474496876.html?spm=2114.03020208.3.179.DrD1sO&ws_ab_test=201556_1,201527_1_71_72_73_74_61_75,0_0
на двух подшипниках они и точеные
а те просто литые кое как
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Master987 » 05 окт 2015, 12:41

Да квадратные гайки не фонтан но их можно использовать. Этот квадратик немного поворачивается при затяжке и вроде как держит нормально тем более с пластиковыми углами более чем достаточно. Вертикальный профиль сверлил на сквозь и этот квадратик вкладывал с другой стороны, но это на алюминиевых уголках думаю и на пластиковых можно сделать также.
Printer: дельта rostock
Firmware: Marlin
Filament: ABS - 1.75
Nozzle: 0.3 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Аватара пользователя
Master987

Сообщения: 104
Зарегистрирован: 16 авг 2015, 14:46

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение diglook » 05 окт 2015, 15:05

Vovich70 - насчет роликов - нормально работают и очень тихо, насчет долговечности не скажу пока 4месяца. но я не покупал в интернете, в магазине где торгуют душевыми кабинами как запчасти бывают, но они разные и не ко всем профилям подходят

еще хочу добавить о магнитном подвесе - это точно дрянь,
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Dimon372 » 05 окт 2015, 16:24

diglook писал(а):еще хочу добавить о магнитном подвесе - это точно дрянь,
Главное вовремя сказать ))
Сегодня этот заказ на мою почту пришел. Буду собирать эту дрянь и потом скажу как оно...
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Акелла » 05 окт 2015, 22:25

Процесс сборки продолжается

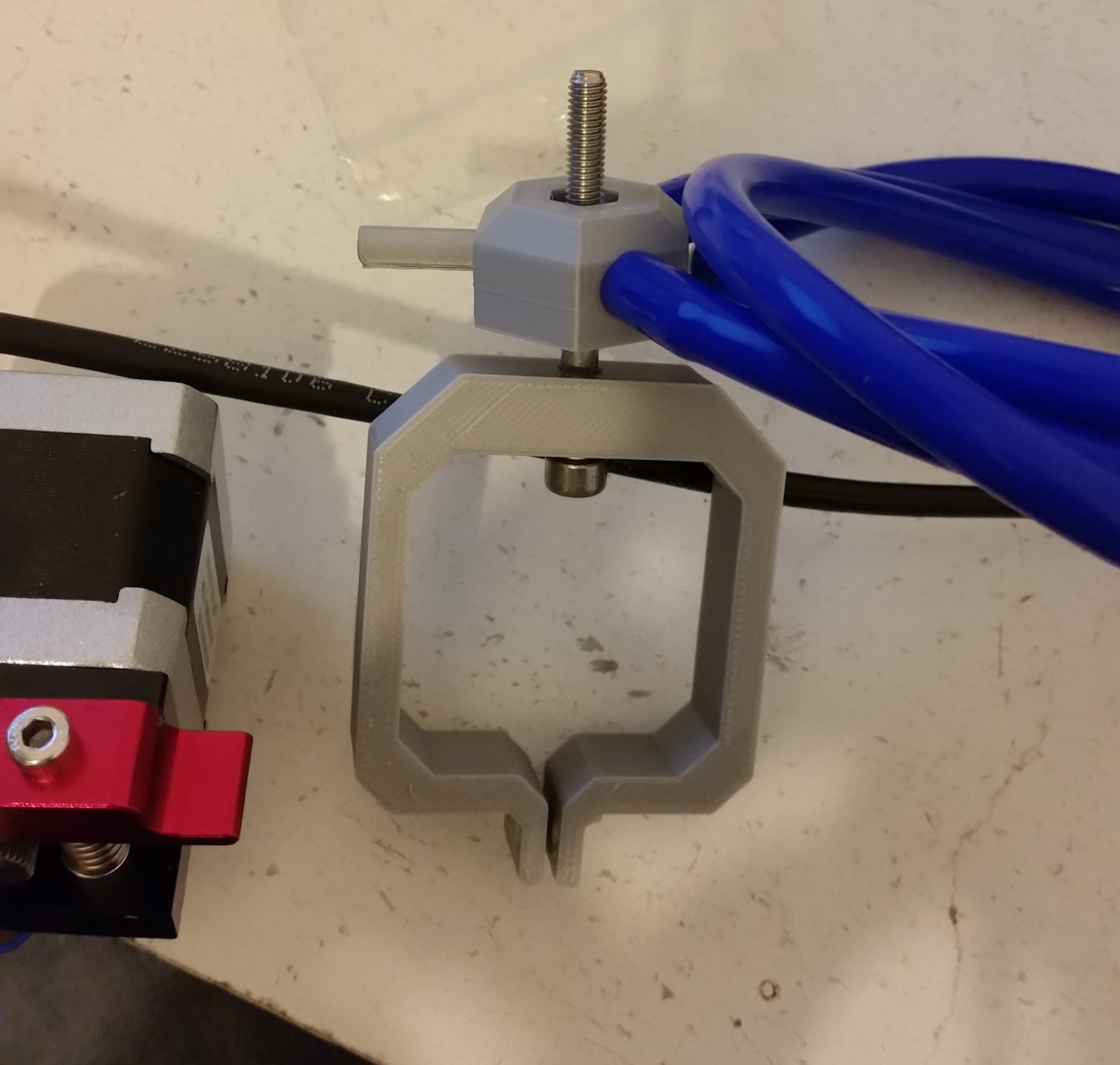

сделал крепление для "висящего" экструдера. 4х8мм синяя силиконовая трубка. Позже опробую его на практике.


собрал раму, практически не болтается по сравнению с пластиком.


Решил стол сам вырезать, пришлось купить инструмент и листовой алюминий, буду заново учится пользоватся лобзиком, буду вспоминать уроки труда в школе :D
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Акелла » 07 окт 2015, 20:48

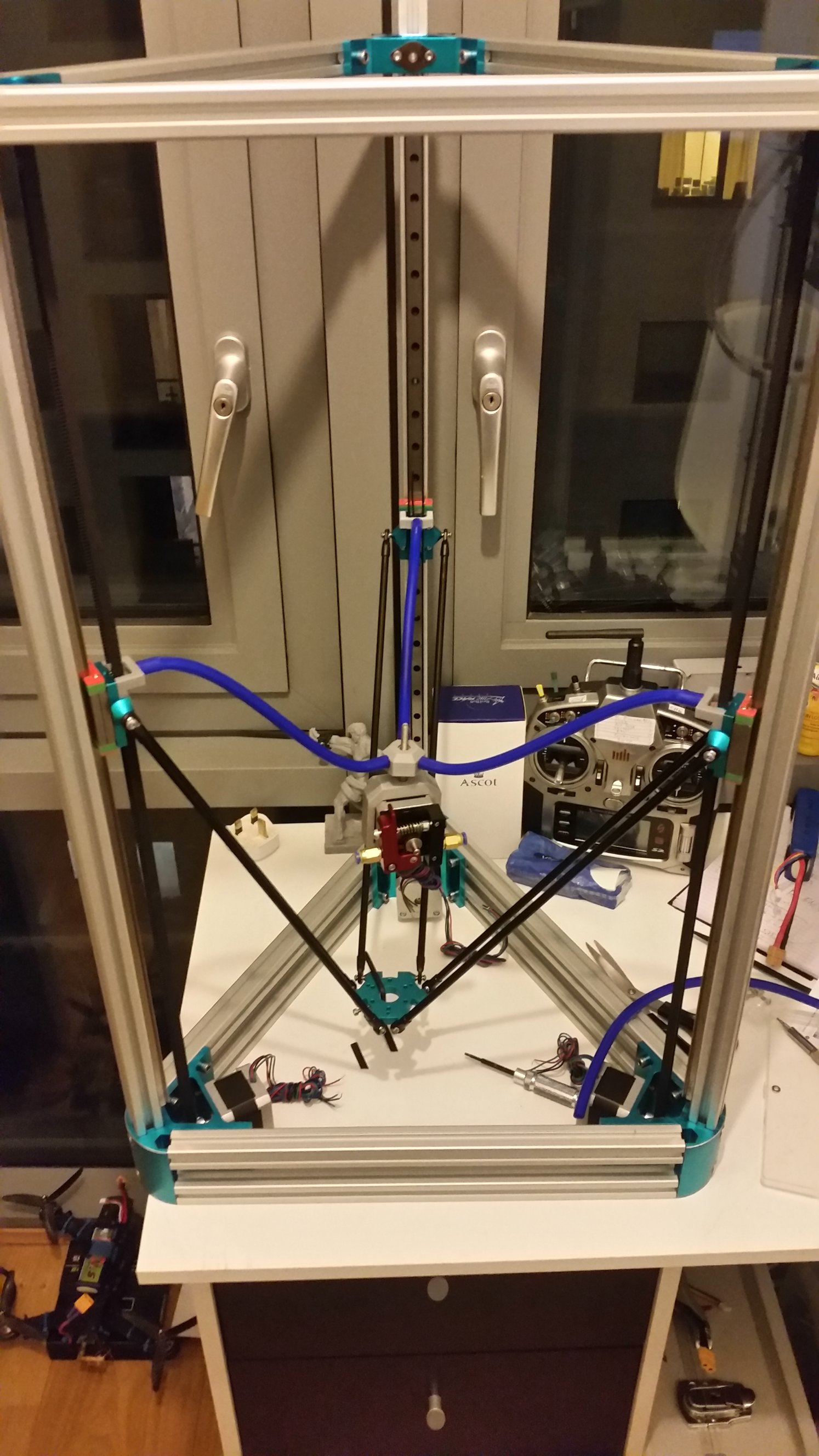

Процесс сборки двигается очень медленно, но главное двигается!

Собрал раму, вышло намного жестче и надежнее чем мой миниКосель.
Повесил екструдер для примерки, выглядит неплохо, синий силиконовый шланг 4ммх8мм.
Осталось немного доработать напильником. :)
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Акелла » 07 окт 2015, 21:28

roboprint писал(а):Откуда рельсы? Тоже robotdigg? Легко ходят каретки? Не заедает? Каретки на рельсах ведь плотно сидят? Не болтаются? Рельсы хороший способ упрочнить вертикальные профили.

Оттуда, рельсы заедают ровно по центру, возможно плохо смазаны, еще помажу.
каретки сидят плотна люфта совсем нет.
Одна рельса пришла погнутая. примерно 2,5мм изгиб по длинне, уже написал им письмо.

roboprint писал(а):Экструдер в такой позиции не болтается со страшной силой при быстрой печати? Он же будет дёргать за трубку боудена, от него будет немного дёргаться эффектор и будут разбалтываться оба фитинга? Или я слишком пессимистичен и там всё ок? :)

Экструдер будет висеть на натянутых трубках, сейчас они провисают. Дергать он не будет потому что изза натяга трубка будет держатся в растяжку, екструдер думаю будет болтатся при печати, но это не критично, каретки сидят жестко. ...Хотя первая печать покажет как оно на самом деле будет.
roboprint писал(а):Были ли проблемы с качеством роботдигговских уголков, эффектора и прочих частей? Совпадают ли расстояния крепления для тяг на эффекторе и на каретках (я про параллельность самих тяг)?

качество я бы оценил на 7 из 10, минус их что отверстия для вертикальных стоек большеватые, но затянув болтами оно прижало хорошо, держится крепко. в остальном претензий нет.
эфектор с каретками совпали не плохо.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр
