MKS-SBASE + FullGraphic Controller + Smoothieware

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение ABall » 26 сен 2017, 15:34

Подскажите настройки config.txt для дисплея 12864 в платой MKS SBase v1.3.
Дисплей к плате подключил, работает и от только USB и от питания 12В.
Отображает меню из 6 пунктов (совсем не такая картинка как в первом посте).
По меню > перемещается, но вобрать ничего не получается.
Похоже что в config.txt какие то не те параметры.
Просьба прислать пример нужных параметров.

Второй вопрос. Плата не запускалась пока не в файле config.txt не записал network.enable false.
Плата заработала и стала определяться ПК, но соответственно сети нет.
Покажите пожалуйста как запустить данную плата в работу с работающей сетью? (при установке network.enable true плата не запускается (светодиоды Д1-Д4 не моргают) и ПК плату не видит).
ABall

Сообщения: 9
Зарегистрирован: 26 сен 2017, 14:52

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение SergeyK73 » 26 сен 2017, 20:23

День добрый всем! У кого на принтере начинка MKS SBase V 1.3 + MKS TFT 32 Принтер ZAV!
Первый проблем, не видит флешки подключенной по усб к дисплею, SD карты видит и печатает.
И интересует конфиг файл MKS SBase V 1.3
SergeyK73

Сообщения: 6
Зарегистрирован: 26 сен 2017, 19:32

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение Romm67 » 27 сен 2017, 13:38

Всем привет! Не могу решить проблемму с MKS Sbase 1.3. При отключенной сети - работает все нормально. Только в конфиге ставлю enable network - true, перестает загружаться вообще. Причем у меня две таких платы и на обоих та же ситуация. Ставил и прошивки разные, и конфиги из разных мест пробовал - ситуация та же - при включении сети - висит, горит один светодиод и никакой реакции. Добавил свой файл конфигурации. Подскажите что я не так делаю. Не может же обе платы быть с нерабочим сетевым портом, причем все остальное работает
Вложения
config.txt
(24.7 КиБ) Скачиваний: 6
Romm67

Сообщения: 8
Зарегистрирован: 27 сен 2017, 13:29

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение Romm67 » 27 сен 2017, 13:47

Добавлю еще, что менять любые другие настройки сети ничего не дает. Только полное отключение запускает плату. Причем у меня ни на одной светодиоды на сетевом порте ни разу не мигнули ни в каком варианте.
Последний раз редактировалось Romm67 27 сен 2017, 18:06, всего редактировалось 2 раз(а).
Romm67

Сообщения: 8
Зарегистрирован: 27 сен 2017, 13:29

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение icehardy » 27 сен 2017, 14:41

ABall писал(а):Подскажите настройки config.txt для дисплея 12864 в платой MKS SBase v1.3.
Дисплей к плате подключил, работает и от только USB и от питания 12В.
Отображает меню из 6 пунктов (совсем не такая картинка как в первом посте).
По меню > перемещается, но вобрать ничего не получается.
Похоже что в config.txt какие то не те параметры.
Просьба прислать пример нужных параметров.

Второй вопрос. Плата не запускалась пока не в файле config.txt не записал network.enable false.
Плата заработала и стала определяться ПК, но соответственно сети нет.
Покажите пожалуйста как запустить данную плата в работу с работающей сетью? (при установке network.enable true плата не запускается (светодиоды Д1-Д4 не моргают) и ПК плату не видит).

По USB работать не пробовал, мне оно не интересно
Сеть работает исправно, подключаюсь Pronterface. Имя порта 192.168.1.222:23 - в моём случае
Светодиоды не моргают - плата не прочитала конфиг, такое было, с чем связано не понял, вероятно связано с питанием.

Не выбираются пункты меню - это возможно в конфиге неправильно выбран вывод на кнопку энкодера, или сама кнопка неисправна - проверить легко тестером
Интересно было бы увидеть картинку, что отображается? Если сразу меню, то кнопка энкодера запала или где то замыкает

Добавлено спустя 2 минуты 2 секунды:
SergeyK73 писал(а):День добрый всем! У кого на принтере начинка MKS SBase V 1.3 + MKS TFT 32 Принтер ZAV!
Первый проблем, не видит флешки подключенной по усб к дисплею, SD карты видит и печатает.
И интересует конфиг файл MKS SBase V 1.3

Для работы с USB в настройках дисплея нужно выбрать именно его, если не заработало - флэшка отформатирована в NTFS или дисплей неисправен
Аватара пользователя
icehardy

Сообщения: 1270
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение Romm67 » 27 сен 2017, 14:57

icehardy писал(а):Сеть работает исправно, подключаюсь Pronterface. Имя порта 192.168.1.222:23 - в моём случае
Светодиоды не моргают - плата не прочитала конфиг, такое было, с чем связано не понял, вероятно связано с питанием.


У меня такая же ситуация. Питание пробовал и 12В и 24В от довольно мощного БП. Карты тоже разные пробовал. Причем платы у меня две и обе одинаково работают. Выключаешь в конфиге сеть - работает все, включаешь - виснет при загрузке. Может партия брака пришла. Хотя брал у разных продавцов.
Romm67

Сообщения: 8
Зарегистрирован: 27 сен 2017, 13:29

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение SergeyK73 » 27 сен 2017, 18:59

icehardy писал(а):
ABall писал(а):Для работы с USB в настройках дисплея нужно выбрать именно его, если не заработало - флэшка отформатирована в NTFS или дисплей неисправен

В настройках дисплея выбирал читать с флешки, сама флешка отформатирована Fat32 и пробовал в Fat, результат нулевой(((( А вот что дисплей неисправен - это уже пападос(((((
SergeyK73

Сообщения: 6
Зарегистрирован: 26 сен 2017, 19:32

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение ABall » 29 сен 2017, 17:56

Romm67 писал(а):Всем привет! Не могу решить проблемму с MKS Sbase 1.3. При отключенной сети - работает все нормально. Только в конфиге ставлю enable network - true, перестает загружаться вообще. Причем у меня две таких платы и на обоих та же ситуация. Ставил и прошивки разные, и конфиги из разных мест пробовал - ситуация та же - при включении сети - висит, горит один светодиод и никакой реакции. Добавил свой файл конфигурации. Подскажите что я не так делаю. Не может же обе платы быть с нерабочим сетевым портом, причем все остальное работает

Та же проблема. Пишут, что данная ситуация похожа на плату MKS SMini (но на ней сеть не распаяна). Похоже что центральный процессор не получает ответа от микросхемы сети и зависает в ожидании. Сеть сделана на микросхеме Snsc Lan 8720A есть еще непонятная маленькая схемка C045 похоже на стабилизатор.
Теперь бы еще понять, что где посмотреть?
Последний раз редактировалось ABall 30 сен 2017, 14:36, всего редактировалось 1 раз.
ABall

Сообщения: 9
Зарегистрирован: 26 сен 2017, 14:52

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение vlapet » 29 сен 2017, 20:01

Неожиданно перестала отвечать на gcode плата. Пробовал загружать стандартный конфиг, перезаливать прошивку smoothieware и sbase, не пробовал разве что собирать из исходников её же. Отвечает на внутренние команды (те, что начинаются с @ в pronterface), а вот ни на один gcode не отвечает.
Может кто-то сталкивался с подобным или есть мысли куда копать?
vlapet

Сообщения: 1
Зарегистрирован: 29 сен 2017, 19:57

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение SergeyK73 » 30 сен 2017, 08:32

ABall писал(а):
Romm67 писал(а):Всем привет! Не могу решить проблемму с MKS Sbase 1.3. При отключенной сети - работает все нормально. Только в конфиге ставлю enable network - true, перестает загружаться вообще. Причем у меня две таких платы и на обоих та же ситуация. Ставил и прошивки разные, и конфиги из разных мест пробовал - ситуация та же - при включении сети - висит, горит один светодиод и никакой реакции. Добавил свой файл конфигурации. Подскажите что я не так делаю. Не может же обе платы быть с нерабочим сетевым портом, причем все остальное работает

Та же проблема. Пишут, что данная ситуация похожа на плату MKS SMini (но на ней сеть не распаяна). Похоже что центральный процессор не получает ответа от микросхемы сети и зависает в ожидании.

У меня с сеткой все хорошо! Управляется и печатается!
SergeyK73

Сообщения: 6
Зарегистрирован: 26 сен 2017, 19:32

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение ABall » 30 сен 2017, 14:34

Не выбираются пункты меню - это возможно в конфиге неправильно выбран вывод на кнопку энкодера, или сама кнопка неисправна - проверить легко тестером
Интересно было бы увидеть картинку, что отображается? Если сразу меню, то кнопка энкодера запала или где то замыкает.

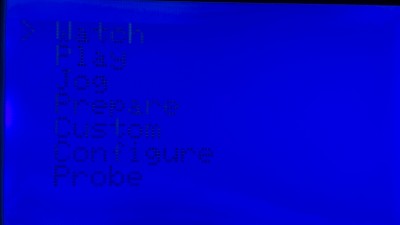

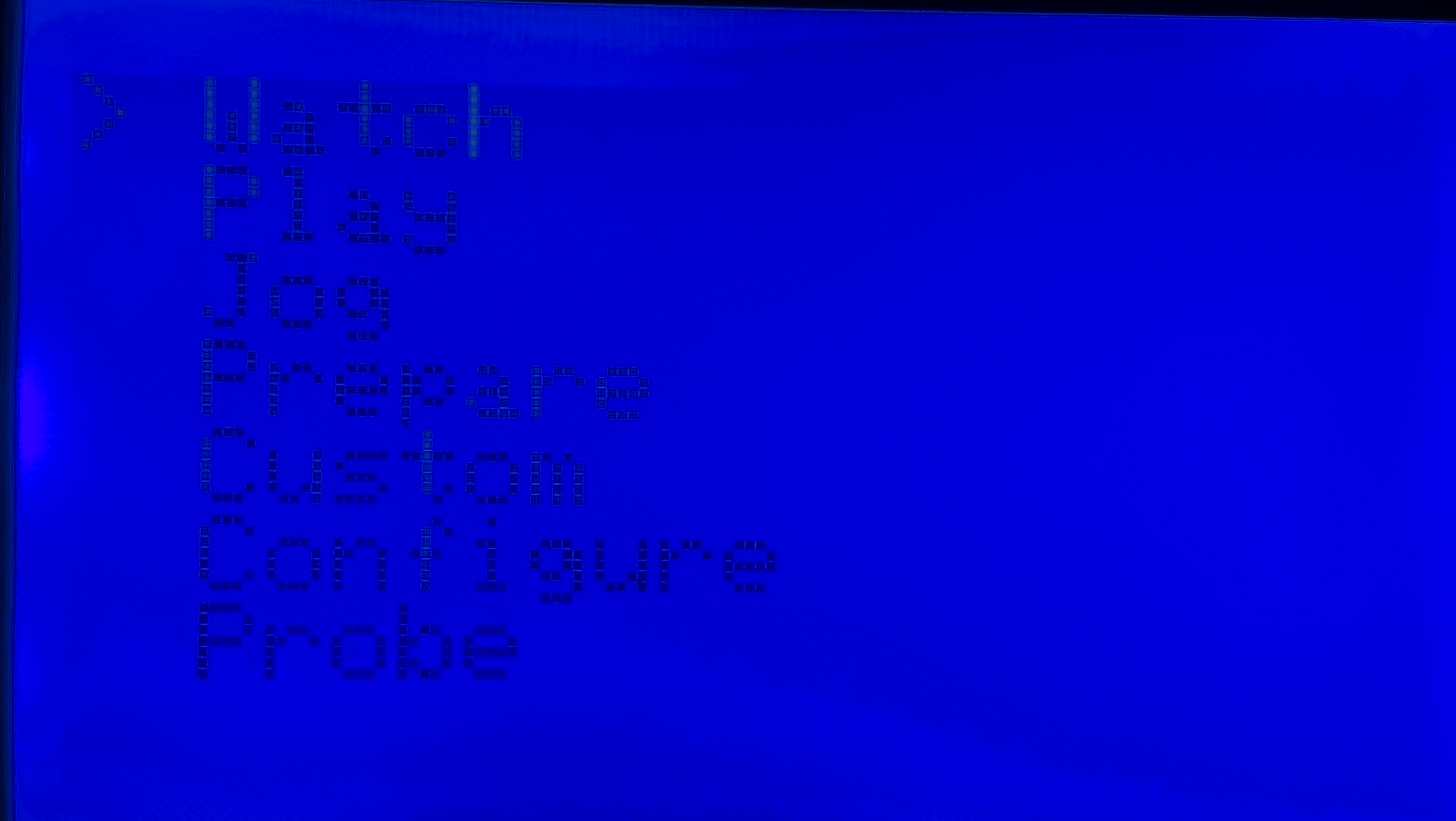

На экране сразу после включения следующая картинка, а не как в 1 посте.
По пунктам меню > бегает.
Вложения
Фото экрана
ABall

Сообщения: 9
Зарегистрирован: 26 сен 2017, 14:52

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение Romm67 » 01 окт 2017, 12:08

ABall писал(а): Сеть сделана на микросхеме Snsc Lan 8720A есть еще непонятная маленькая схемка C045 похоже на стабилизатор.
Теперь бы еще понять, что где посмотреть?


Да именно так и есть. Никаких огрехов в пайке под микроскопом не нашел. Да и плат то у меня две и у обоих поведение одинаковое. На буржуйских форумах тоже задают этот вопрос, но ответа пока никто не нашел. Это или серия такая пошла промышленного брака, или что-то поменяли в плате, а прошивку не переделали. Возвращать продавцу нет смысла, будем без сети. Да в принципе я и так апельсинку ставлю - она и сеть беспроводная, она и включает питание, и освещение, и камеру наблюдения. Но хотелось бы и сеть работающую увидеть. Может на новых прошивках заработает
Romm67

Сообщения: 8
Зарегистрирован: 27 сен 2017, 13:29

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение ABall » 02 окт 2017, 19:30

Romm67 писал(а):Да именно так и есть. Никаких огрехов в пайке под микроскопом не нашел.

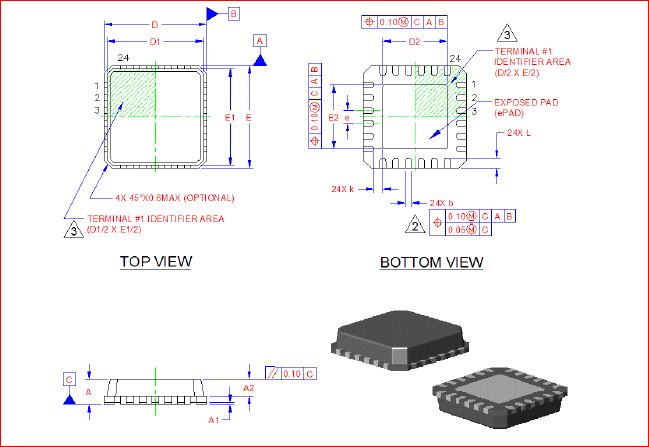

Микросхема Lan8720A 24-х выводная (выводы по кругу), а земля (контакт 0 GND) находит под микросхемой.
Не могу придумать как проверить если там контакт. Возможно он не пропаялся и микросхема не работает по питанию.

Добавлено спустя 3 часа 45 минут 16 секунд:
SergeyK73 писал(а):У меня с сеткой все хорошо! Управляется и печатается!

Какая микросхема стоит на LAN? Можно сделать фото.
У меня на плате отличается от представленного чипа в документации (хотя на нем стертая маркировка Lan 8720A).
Вложения
Lan8742 cip.JPG
ABall

Сообщения: 9
Зарегистрирован: 26 сен 2017, 14:52

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение ABall » 03 окт 2017, 11:50

SergeyK73 писал(а):У меня с сеткой все хорошо! Управляется и печатается!

Это радует, что есть платы с рабочей сеткой. Просьба крупно сфотографировать микросхему сети для сравнения.
Возможно Китайцы что то заменили.
ABall

Сообщения: 9
Зарегистрирован: 26 сен 2017, 14:52

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение SergeyK73 » 03 окт 2017, 19:16

Сегодня не получилось сделать фото микрухи!
SergeyK73

Сообщения: 6
Зарегистрирован: 26 сен 2017, 19:32
