MKS-SBASE + FullGraphic Controller + Smoothieware

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение Alexus12 » 14 июн 2017, 20:14

ursus писал(а):Концевик точно рабочий. Перемычка стоит на 5в, концевики тоже 5 вольтовые. Провода правильно подключены. Пин верно прописан. Механика работает, оптика нет.

А почему не поставите механические? По осям (кроме Z) там особая точность не нужна же. И на 1 провод меньше :)
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение ursus » 14 июн 2017, 21:41

На Z и пытаюсь поставить. На остальных то механика стоит и прекрасно работает.

Добавлено спустя 36 минут 40 секунд:
Ну в общем заработало. Подобрал резистор на 1кОм. Припаял на пустые пятаки около светодиода. В открытом состоянии энстоп стал выдавать 0.7В, до этого выдавал 2.5в. Смузя начала распозновать смену состояния. Я так понимаю там эти пятаки для того и нужны.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 267
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение Alexus12 » 15 июн 2017, 18:53

Какие-то странные концевики, без резисторов :)
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение ursus » 15 июн 2017, 20:38

Не ну на Марлине они работают без проблем уже несколько лет.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 267
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение chompy69 » 04 июл 2017, 00:37

setar писал(а):от этого же "дребезг" вертикальной стенки на любых режимах (именно не воблинг а рандомное биение).
править - руками в прошивке, проверить версию можно временно отключив функционал SD и дисплея

Приветствую. Дребезг это чтото вроде таких проявлений?
Скорость не влияет, корректировка потока тоже. Только изменение тока на моторе редуктора поменяли рисунок ряби. Как это одолеть? Прошивку последнюю залил - все то же самое.
chompy69

Сообщения: 15
Зарегистрирован: 04 июл 2017, 00:29

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение setar » 04 июл 2017, 08:41

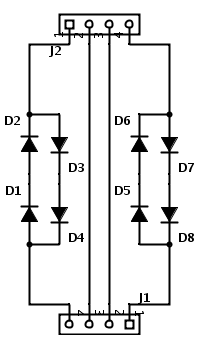

попробуй диоды на моторы (диоды на 3А)
можно купить у китайцев https://ru.aliexpress.com/item/HOT-Free ... 44470.html
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение chompy69 » 04 июл 2017, 09:39

Мейкербейсу-мейкербейсово) возьму их диоды, посмотрю что получится.
chompy69

Сообщения: 15
Зарегистрирован: 04 июл 2017, 00:29

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение VitDagger » 04 июл 2017, 12:22

А есть реальная польза от этих платок?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение chompy69 » 04 июл 2017, 18:48

VitDagger писал(а):А есть реальная польза от этих платок?

В нетах пишут что есть, но с драйверами 4988 и 8825. Если их тот же мейкербейс выпустил, значит профит должен быть.
Буду пробовать)
chompy69

Сообщения: 15
Зарегистрирован: 04 июл 2017, 00:29

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение abuharsky » 04 июл 2017, 21:01

и, к вопросу о пользе, шум как от них? на 1/32 то, такойже как и на РАМПС с 8825?
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение ales2k » 06 июл 2017, 11:10

Через недельку мне платки с диодами приедут - брал оптом - отдам прилично дешевле мейкербейсовских.
Если кому интересно - в личку.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение chompy69 » 19 июл 2017, 22:37

поставил диодные платы на оси x y и экструдер. рябь пропала
chompy69

Сообщения: 15
Зарегистрирован: 04 июл 2017, 00:29

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение ales2k » 20 июл 2017, 18:01

Да платки приехали - если кому надо в личку.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение Maxer » 28 июл 2017, 17:53

Нужна помощь, начинаю собирать 3d Sprinter. Думаю над мозгами, сейчас на самодельной прушке стоит ардуинка с рампсом и графическим дисплеем, меня она устраивает.
Так как новый принтер хочется сделать максимально улучшенным хочется попробовать 32-битную электронику. Но прочитав множество тем про них, так и не нашел каких-то значительных преимуществ. Кроме кучи финтифлюшек. Самое главное, что меня интересует это качество печати, реально ли оно выше у 32-битного Sbase чем у ардуинки?
Хотелось бы сделать какую-то сравнительную табличку что-ли преимуществ и недостатков, т.к. ардуинка сильно проще и дешевле, а sbase вроде как и блистает заявленным функционалом, однако какой-то он сырой. Это было бы очень полезно и новичкам и интересующимся))).
Maxer

Сообщения: 62
Зарегистрирован: 03 май 2015, 01:23

Re: MKS-SBASE + FullGraphic Controller + Smoothieware

Сообщение stetz.anton » 22 авг 2017, 18:10

Господа, добрый день. Подскажите, какая минимальная обвязка должна быть для запуска sBase 1.3 + TFT32 + драйверы и ШД. Прошил на свежие прошивки оба девайса, подключил не родные драйвера (LV8727) к sBase, все запитал, но движки на удержание не встают. Может там какие нибудь end-stop нужны в обязательном порядке?
Upd: Через pronterface запустил, смог подвигать осями. Проблему решил, в конфиге на экран нужно поставить ту же частоту, что и у платы. Заработало и с экранчика.
Аватара пользователя
stetz.anton

Сообщения: 86
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон
