Прошивка Repetier для дельта-принтеров (и обычных)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Andrew S » 03 окт 2015, 19:38

Тогда как вы домой будете идти?
Надо переставить конечники на 0 и установить
#define ENDSTOP_PULLUP_Z_MAX false
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Незнайка Незнаев » 04 окт 2015, 11:59

Весь вечер экспериментировал с переменными
#define ENDSTOP_PULLUP_X_MAX
#define ENDSTOP_X_MAX_INVERTING
#define MAX_HARDWARE_ENDSTOP_X
#define ENDSTOP_PULLUP_Y_MAX
#define ENDSTOP_Y_MAX_INVERTING
#define MAX_HARDWARE_ENDSTOP_Y
#define ENDSTOP_PULLUP_Z_MAX
#define ENDSTOP_Z_MAX_INVERTING
#define MAX_HARDWARE_ENDSTOP_Z
меняя их значения на противоположные с последующей перезаписью прошивки в принтер. Никакого результата, по команде "home all" каретка опускается немного вниз и останавливается.
Незнайка Незнаев

Сообщения: 12
Зарегистрирован: 09 сен 2015, 10:37

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Акелла » 04 окт 2015, 12:34

Незнайка Незнаев писал(а):Весь вечер экспериментировал с переменными
меняя их значения на противоположные с последующей перезаписью прошивки в принтер. Никакого результата, по команде "home all" каретка опускается немного вниз и останавливается.

Давай чтобы всем понятно было, рисуй схему подключения, какие концевики(можно фото) куда в плате втыкаются, архив с прошивкой.
так будет проще разобратся.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Незнайка Незнаев » 06 окт 2015, 14:04

Прикрепляю фото концевиков и фото подключения к плате, а также архив с прошивкой.
Вложения
Repetier_D-forceV2_servo_doublehead_0.92.zip
Архив с прошивкой на SD в комплекте к принтеру.
(354.88 КиБ) Скачиваний: 0

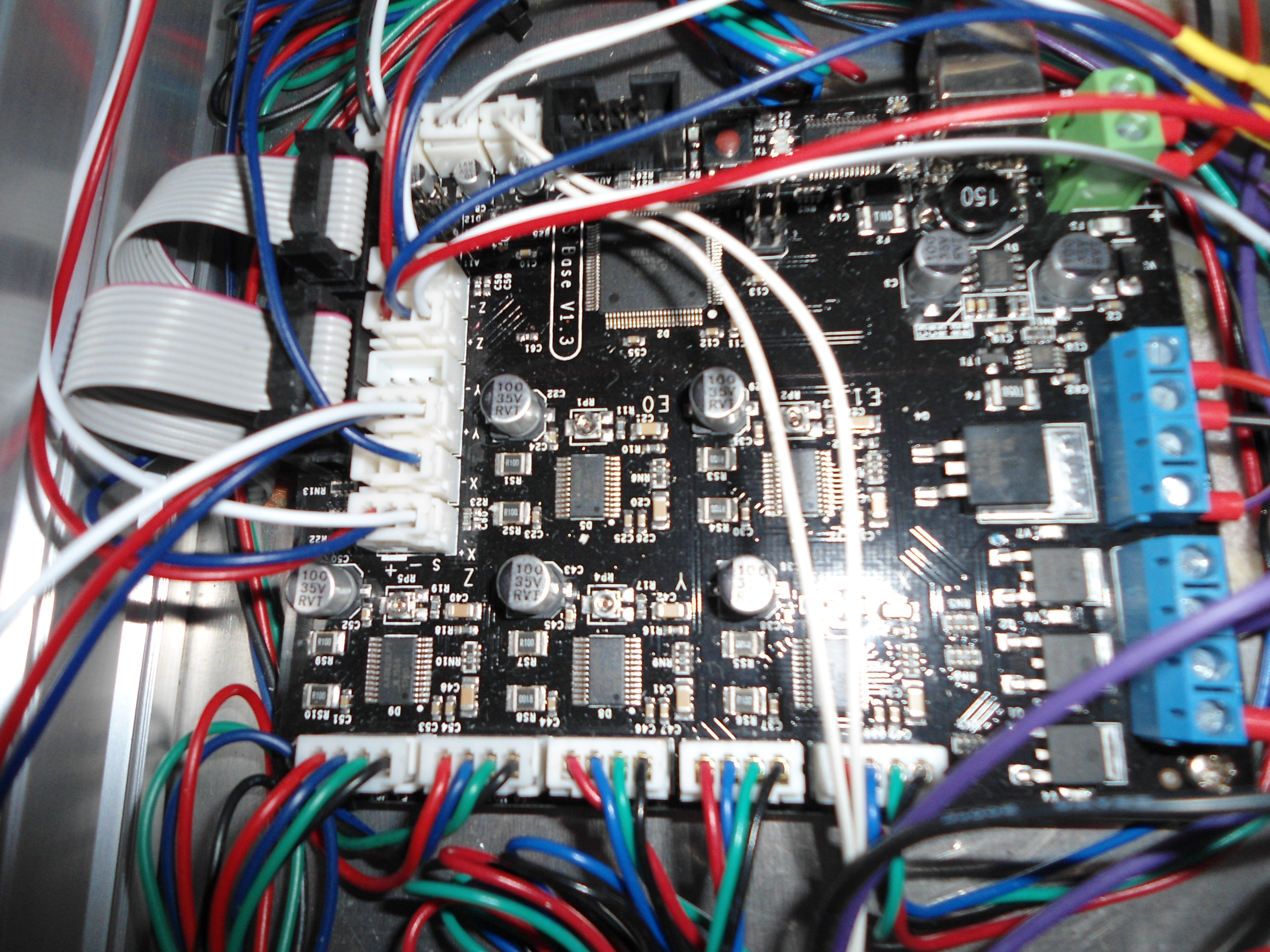

Подключение крупно.

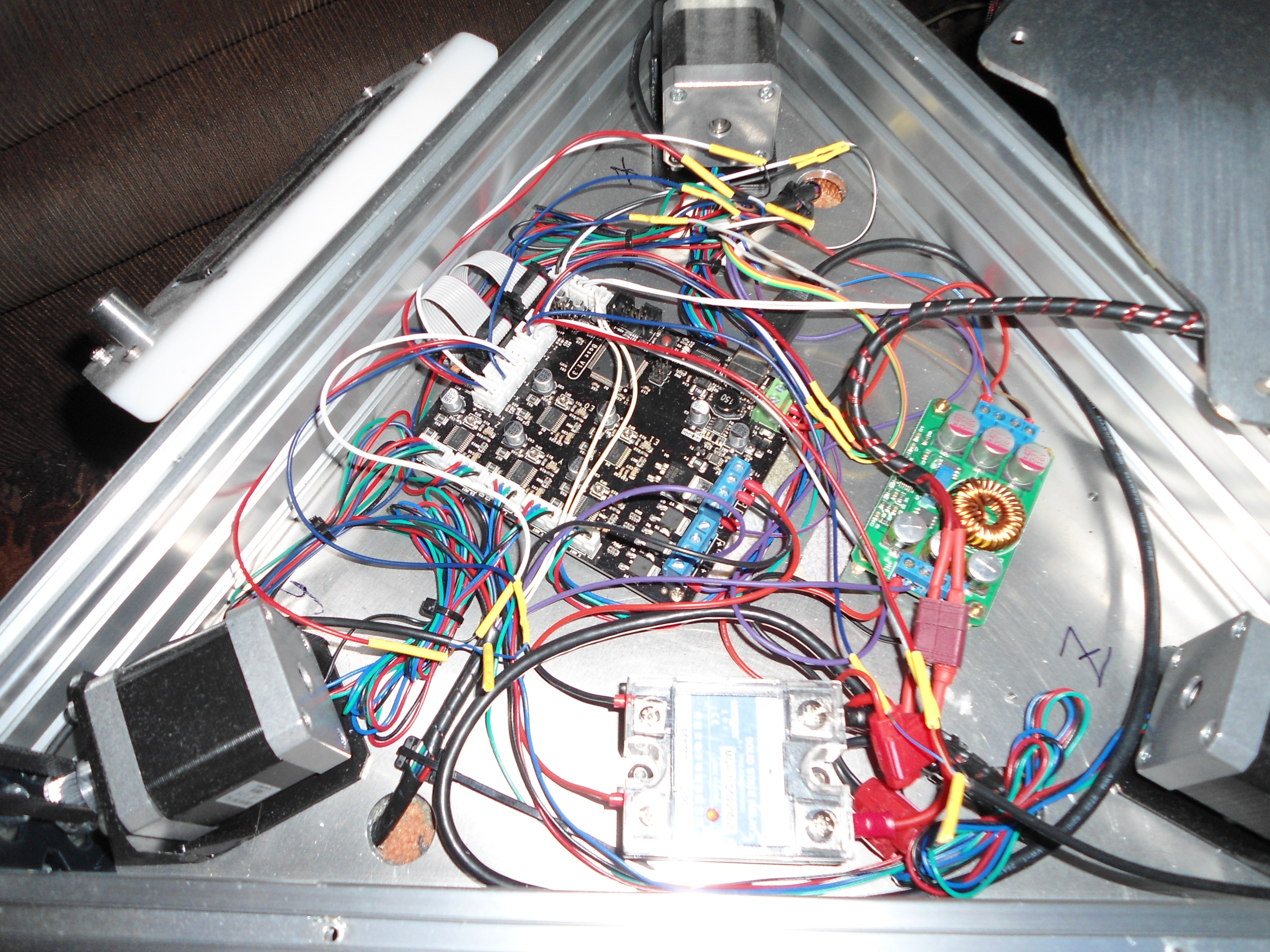

Подключение

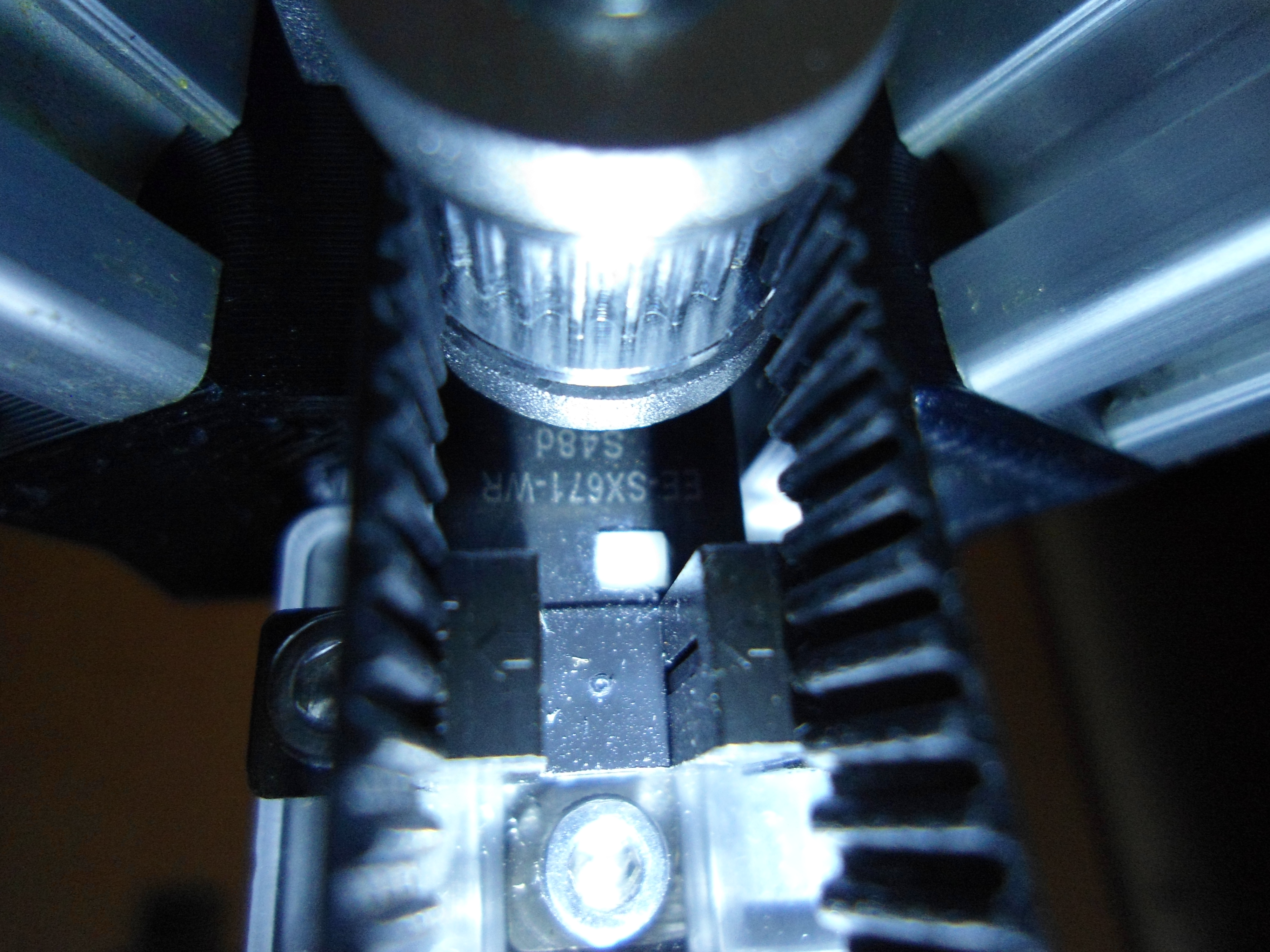

Концевик
Незнайка Незнаев

Сообщения: 12
Зарегистрирован: 09 сен 2015, 10:37

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Акелла » 06 окт 2015, 15:17

А что у тебя подключенно в Х,У,Z min(-)? Стопы снизу еще есть?
Нужно всего 3 шт сверху, подключенные в Макс (+).
Если пользешься автолевелом то его в Z- включать. Остальные не нужны.
По команде M119 (статус стопов) должно выдавать (XYZ triggered) в положении дома, если не так, то метять настройки стопов.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Незнайка Незнаев » 07 окт 2015, 12:54

От х.min и z.min провода уходят куда-то к печатающей головке. Схемы нет.
Произвёл следующий эксперимент:
Отключил все концевики, а провода, идущие от разъёмов на плате, стал напрямую соединять в разных комбинациях, эмулируя срабатывание концевиков, и при каждой комбинации подавал сигнал "home all", вот что получилось
x.max=L y.max=L z.max=L - стоит на месте
x.max=H y.max=L z.max=L - стоит на месте
x.max=L y.max=H z.max=L - стоит на месте
x.max=L y.max=L z.max=H - опускается вниз
x.max=H y.max=H z.max=L - опускается вниз
x.max=L y.max=H z.max=H - опускается вниз
x.max=H y.max=L z.max=H - опускается вниз
x.max=H y.max=H z.max=H - опускается вниз
Незнайка Незнаев

Сообщения: 12
Зарегистрирован: 09 сен 2015, 10:37

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Акелла » 07 окт 2015, 13:47

А ты как замыкаешь + и сигнал? Или минус и сигнал?
Правильно - и сигнал.
Попробуй отсоедини все! Концевики потом жми домой должно поехать вверх как поедет замкни любой из хуz + должно остановится при нажатии.
П.с. не забудь опустить все на середину длинны хода перед запуском чтоб не уехать дальше чем хочется =)
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение ivasi » 07 окт 2015, 16:21

Незнайка Незнаев писал(а):Помогите советом.
Приобрёл набор для самостоятельной сборки 2-х экструдерного дельта-принтера D-force http://ru.aliexpress.com/item/D-force-d ... 86559.html.
Собрал, залил прошивку Repetier с SD-карты, идущей в комплекте к набору. Вентиляторы работают, кровать и экструдеры нагреваются, но при подаче команды "Home all" каретка не идёт вверх к концевикам, а вместо этого опускается немного вниз и останавливается. Когда вручную пододвигаешь каретку к концевикам, то светодиодные индикаторы на концевиках гаснут, что свидетельствует о их работоспособности.
Что такое может быть?


Может не в концевиках дело?
Высота рабочей зоны и высота датчика нуля верно указаны?
ivasi

Сообщения: 137
Зарегистрирован: 21 окт 2014, 16:14

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Crazykeril » 07 окт 2015, 21:25

ПОсле "отработки" комнады хоум что показывают концевики? m114 или m119 команда, не помню, нахожусь в командировке ( ощущение что концевики не правильно в прошивке настроены и просто когда даете команду то каретки идут вниз и потом хоп! они уже сработанные.
Crazykeril

Сообщения: 23
Зарегистрирован: 06 май 2015, 15:17

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Незнайка Незнаев » 08 окт 2015, 13:13

ivasi писал(а):
Незнайка Незнаев писал(а):Помогите советом.
Приобрёл набор для самостоятельной сборки 2-х экструдерного дельта-принтера D-force http://ru.aliexpress.com/item/D-force-d ... 86559.html.
Собрал, залил прошивку Repetier с SD-карты, идущей в комплекте к набору. Вентиляторы работают, кровать и экструдеры нагреваются, но при подаче команды "Home all" каретка не идёт вверх к концевикам, а вместо этого опускается немного вниз и останавливается. Когда вручную пододвигаешь каретку к концевикам, то светодиодные индикаторы на концевиках гаснут, что свидетельствует о их работоспособности.
Что такое может быть?


Может не в концевиках дело?
Высота рабочей зоны и высота датчика нуля верно указаны?

По всей видимости дело действительно не в концевиках.
Я залил готовую прошивку, которая была на SD-карте в комплекте к принтеру и никаких изменений не делал.
Где можно посмотреть высоту рабочей зоны и высоту датчика нуля?
Незнайка Незнаев

Сообщения: 12
Зарегистрирован: 09 сен 2015, 10:37

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение ivasi » 08 окт 2015, 13:19

Посмотреть и настроить можно через Repetier-Host -> config ->EEPROM settings
https://github.com/repetier/Repetier-Ho ... M-settings
ivasi

Сообщения: 137
Зарегистрирован: 21 окт 2014, 16:14

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Незнайка Незнаев » 08 окт 2015, 17:31

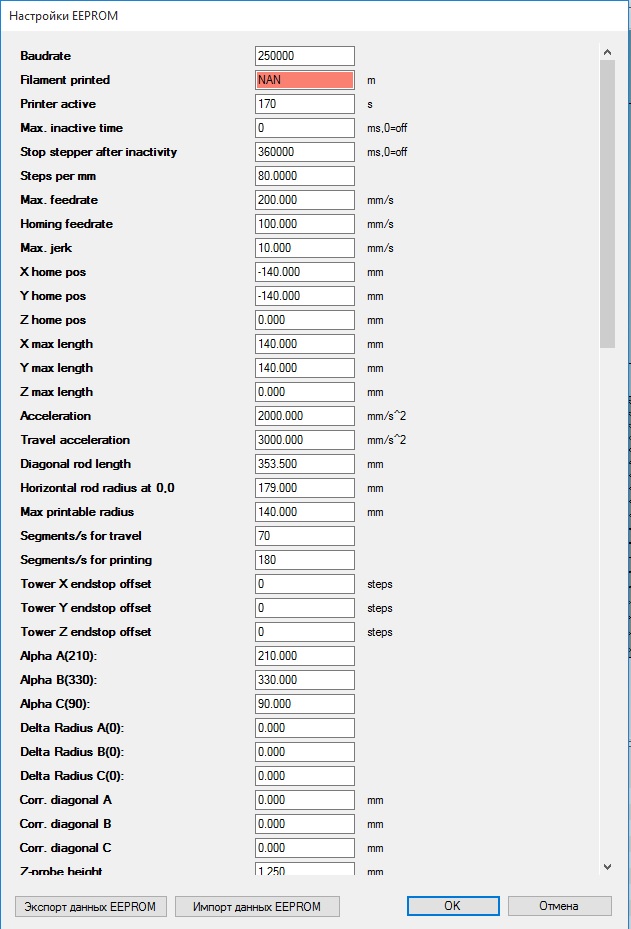

Прикрепляю скрин EEPROM.
Значение каких переменных надо менять?
Вложения
Незнайка Незнаев

Сообщения: 12
Зарегистрирован: 09 сен 2015, 10:37

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Акелла » 08 окт 2015, 19:34

У тебя Х хоум и У хоум не правильно
должно стоять 0. т.к. 0 это центр стола
и З макс это твоя высота хода а не 0
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Незнайка Незнаев » 11 окт 2015, 09:17

Акелла писал(а):У тебя Х хоум и У хоум не правильно
должно стоять 0. т.к. 0 это центр стола
и З макс это твоя высота хода а не 0

Огромное спасибо за подсказку. Поменял указанные Вами параметры, и всё пошло. Сейчас занимаюсь настройкой принтера.
Незнайка Незнаев

Сообщения: 12
Зарегистрирован: 09 сен 2015, 10:37

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Акелла » 11 окт 2015, 15:30

=) Всегда рады помочь, с настройкой думаю будет еще МНОГО вопросов.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр
