Сегодня доделал свой CORE-XY решил Repetier -а поставить. Столкнулся с проблемой что в прошивке отсутствует поддержка термосопротивления 100К NTC B 3950. Долгими поисками нарыл в инете чего надо добавить чтобы все заработало корректно

Может кому пригодится

Находим в configuration.h

Код: Выделить всё • Развернуть

#define NUM_TEMPS_USERTHERMISTOR0 0
#define USER_THERMISTORTABLE0 {}

и закоментируем эти пару строчек

Код: Выделить всё • Развернуть

//#define NUM_TEMPS_USERTHERMISTOR0 0
//#define USER_THERMISTORTABLE0 {}

ниже добавляем пару строк

Код: Выделить всё • Развернуть

#define NUM_TEMPS_USERTHERMISTOR0 103  //  100К NTC B 3950
#define USER_THERMISTORTABLE0 {{1*4,938*8},{11*4,423*8},{21*4,351*8},{31*4,314*8},{41*4,290*8},{51*4,272*8},{61*4,258*8},{71*4,247*8},{81*4,237*8},{91*4,229*8},{101*4,221*8},{111*4,215*8},{121*4,209*8},{131*4,204*8},{141*4,199*8},{151*4,195*8},{161*4,190*8},{171*4,187*8},{181*4,183*8},{191*4,179*8},{201*4,176*8},{211*4,173*8},{221*4,170*8},{231*4,167*8},{241*4,165*8},{251*4,162*8},{261*4,160*8},{271*4,157*8},{281*4,155*8},{291*4,153*8},{301*4,150*8},{311*4,148*8},{321*4,146*8},{331*4,144*8},{341*4,142*8},{351*4,140*8},{361*4,139*8},{371*4,137*8},{381*4,135*8},{391*4,133*8},{401*4,131*8},{411*4,130*8},{421*4,128*8},{431*4,126*8},{441*4,125*8},{451*4,123*8},{461*4,122*8},{471*4,120*8},{481*4,119*8},{491*4,117*8},{501*4,116*8},{511*4,114*8},{521*4,113*8},{531*4,111*8},{541*4,110*8},{551*4,108*8},{561*4,107*8},{571*4,105*8},{581*4,104*8},{591*4,102*8},{601*4,101*8},{611*4,100*8},{621*4,98*8},{631*4,97*8},{641*4,95*8},{651*4,94*8},{661*4,92*8},{671*4,91*8},{681*4,90*8},{691*4,88*8},{701*4,87*8},{711*4,85*8},{721*4,84*8},{731*4,82*8},{741*4,81*8},{751*4,79*8},{761*4,77*8},{771*4,76*8},{781*4,74*8},{791*4,72*8},{801*4,71*8},{811*4,69*8},{821*4,67*8},{831*4,65*8},{841*4,63*8},{851*4,62*8},{861*4,60*8},{871*4,57*8},{881*4,55*8},{891*4,53*8},{901*4,51*8},{911*4,48*8},{921*4,45*8},{931*4,42*8},{941*4,39*8},{951*4,36*8},{961*4,32*8},{971*4,28*8},{981*4,23*8},{991*4,17*8},{1001*4,9*8},{1011*4,-1*8},{1021*4,-26*8}}

Все работает ! Decoupling не вылетает

Если на столе такое-же термосопротивление то надо будет тоже самое сделать для NUM_TEMPS_USERTHERMISTOR1

Я наткнулся на очень специфическую проблемму при калибрации своей дельты.
Не могу найти похожие описания на форумах, возможно из за неточной своей формулировки запроса.
Но суть вот в чем
Процесс калибровки дельты все описывают в двух этапах:
1) Борьба с линзой
2) Масштаб

В моем случае линзы как таковой как бы и нет, замеры возле каждой из башен и в центре стола равны
Так же и с масштабом все ок (по крайней мере по оси X).
НО при более точном промере, вдоль оси Y - тоесть напротив башни C у меня имеються как бы две линзы, выпуклая вверх ДО центра координат и опуклая вниз после.


Нельзя сказать что у меня сборка кривая, собирал аккуратно, вот правда пока что не проверял с калибровочным кольцом углы башень, так как напечатать кольцо не могу - екструдер то не достает до стола то зарываеться в стол.

Прошивка Репетиер.
Как с таким бороться ? Какие параметры тюнить ?

Энд стопы править, если у башни зарывается, а на противоположной стороне от этой башни выше чем нужно, то просто поправь эндстоп этой башни вверх немного (можно програмно),
если у башни выше стола, а на другом конце врезается то ендстоп нужно опустить ближе(ниже) к столу

Акелла писал(а):Энд стопы править

Эндстопы выставлены очень точно (программно, по смещениям)
Под каждой башней одинаковое расстояние получаеться. И в центре тоже !!!
Экспериментировал и с дельта радиусом и с длинной диагоналей, перегиб не устраняеться !
Также экспериментировал с поправкой дельта радиуса под башню С (ось Y) тоже перегиб не уходит.

плечи одинаковой длинны?
Расстояние между креплениями плеч на каретках и на эфекторе одинаковые?

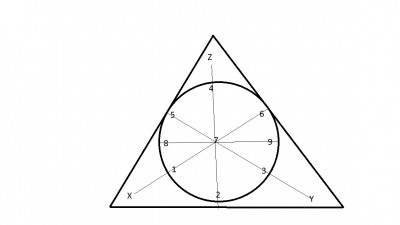

Сделай замер высот по 9 точкам
по ним будет видно что и куда править.

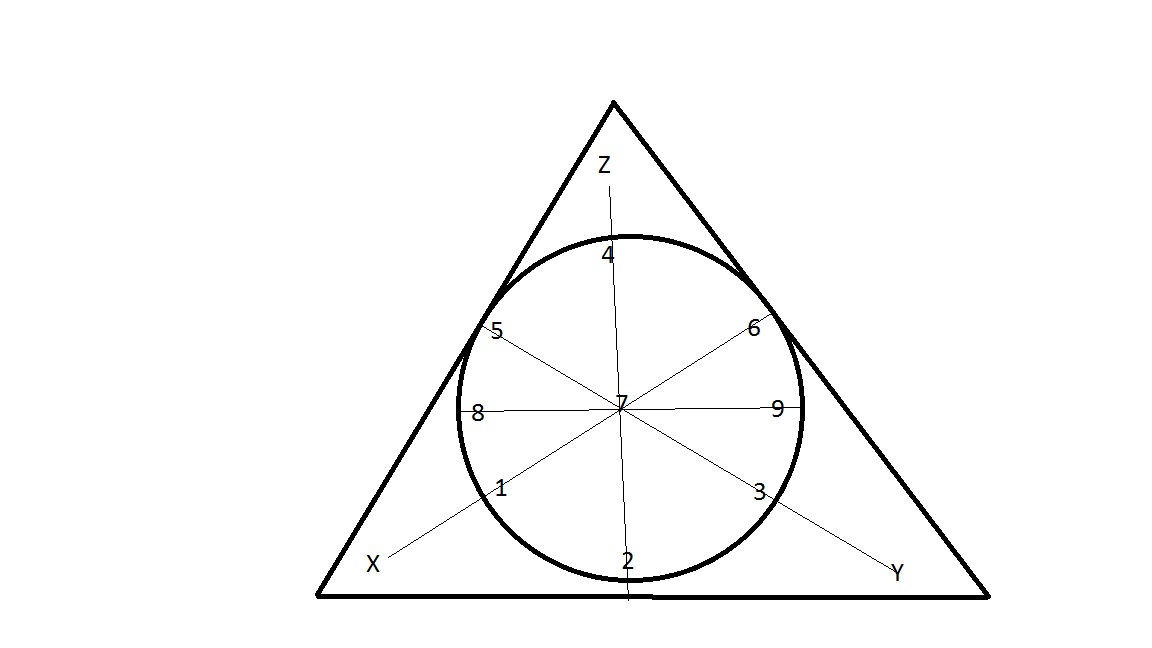

Ну можешь на рисунке писать фактические цифры высот до поверхности, заодно и отметь где выше где ниже чем нужно. так будет нагляднее

Scorpion писал(а):Я наткнулся на очень специфическую проблемму при калибрации своей дельты.
Как с таким бороться ? Какие параметры тюнить ?

Какая электроника?
Если рампс, то залей прошивку с автокалибровкой (не автобедлевелинг, а именно калибровка дельты).
Я тут тему создавал
forum107/topic15883.html
У меня дельта кривая вся, и все нормально откалибровалось минут за 20, по всему зеркалу толщина ровная.

Акелла писал(а):плечи одинаковой длинны?
Сделай замер высот по 9 точкам
по ним будет видно что и куда править.

Плечи строго одинаковые, клеились на верстаке
Обязательно промеряю, как доберусь до аппарата.

kindrat писал(а):Какая электроника?
Если рампс, то залей прошивку с автокалибровкой (не автобедлевелинг, а именно калибровка дельты).

Электроника ArduinoMega 2560 + Ramps
Да, спасибо за наводку по RichCartell - обязательно попробую, честно говоря как-то не разделял автокалибровку и автобедлевелинг, спасибо что обратил внимание !

Кто-нибудь смог подружить Repetier и oled экранчик?

вечер добрый участникам "учебно-мучебного" процесса, кто нить пробовал управление через реле?
Собрал обычный притер все вроди ничего и решил для себя перевести на релюшки дабы меньше помех для процессора сеялось. Но наткнулся на проблему отключения пид, при сборке прошивки вроди как указал что будет реле но увы.. Торохтят как умолишонные. В мерлине это делалось так: #endif // PIDTEMPBED вроди как..
Кто что скажет?

Там через меню можно поменять режим нагрева, потом в eeprom сохранить и все

спасибо!! и точно! установил бинг-бинг и все.
С соплом ничего не получилось, сильно гуляет 3-4 градуса дают о себе знать, пришлось кидать напрямую, нохоть кровать нормально
Еще раз спасибо уважаемый

чего то я не понял, в менюшке нету установки шагов на мм?
Или не так собираю прошивку? Собирал в разных комбинациях но для обычного принтера с смарт-экраном установка шагов так и не появилась.. Странно, такое продвинутое меню и нету самого важного

в какой менюшке?
вот в этой? http://www.repetier.com/firmware/v091/index.html
дык в разделе Mechanics > Resolution (steps per mm)

нененене уважаемый, извиняюсь за плохо изложенный вопрос, в меню прошитой меги уже, когда подключен дисплей, потыкался пару дней с ней, сейчас пока на мерлин откатился, откатился в виду того что много нюансов с самим принтером и пришлось исключить "возможные подводные камни"
В конструкторе разобрался уже, собрал и под дельту и под обычный, с разными экранами. Везде нет возможности изменить шаги мобильно (без пк) Единственное подозреваю что везде использовал набор 1 епром, возможно из-за этого
Кстати для тех кто после репитера по тем или иным причинам опять прошивается на мерлин - возможны проблемы с епром, не спешите выкидывать мегу в ведро

Кстати для тех кто после репитера по тем или иным причинам опять прошивается на мерлин - возможны проблемы с епром, не спешите выкидывать мегу в ведро

Можно просто программатором EEPROM обнулить
