Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Акелла » 22 апр 2015, 23:24

:no:
Последний раз редактировалось Акелла 24 дек 2015, 13:45, всего редактировалось 2 раз(а).
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 755
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Акелла » 22 апр 2015, 23:40

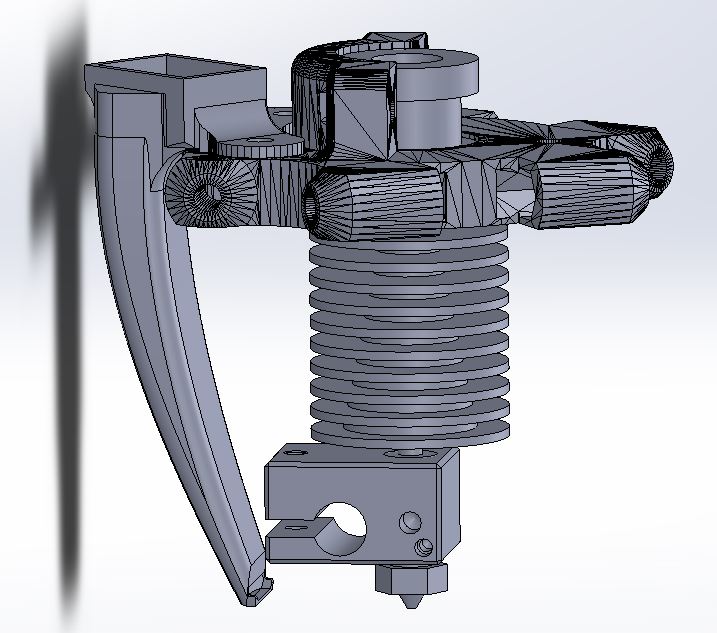

рекомендую в качестве охлаждения использовать такой обдув, мы его с коллегой с форума вместе спроектировали для Е3д 6 версии.

В архиве модели только для солидворка, STL там нету.
Ссылка на архив
Как показала практика 3х сторонний обдув работает идеально.

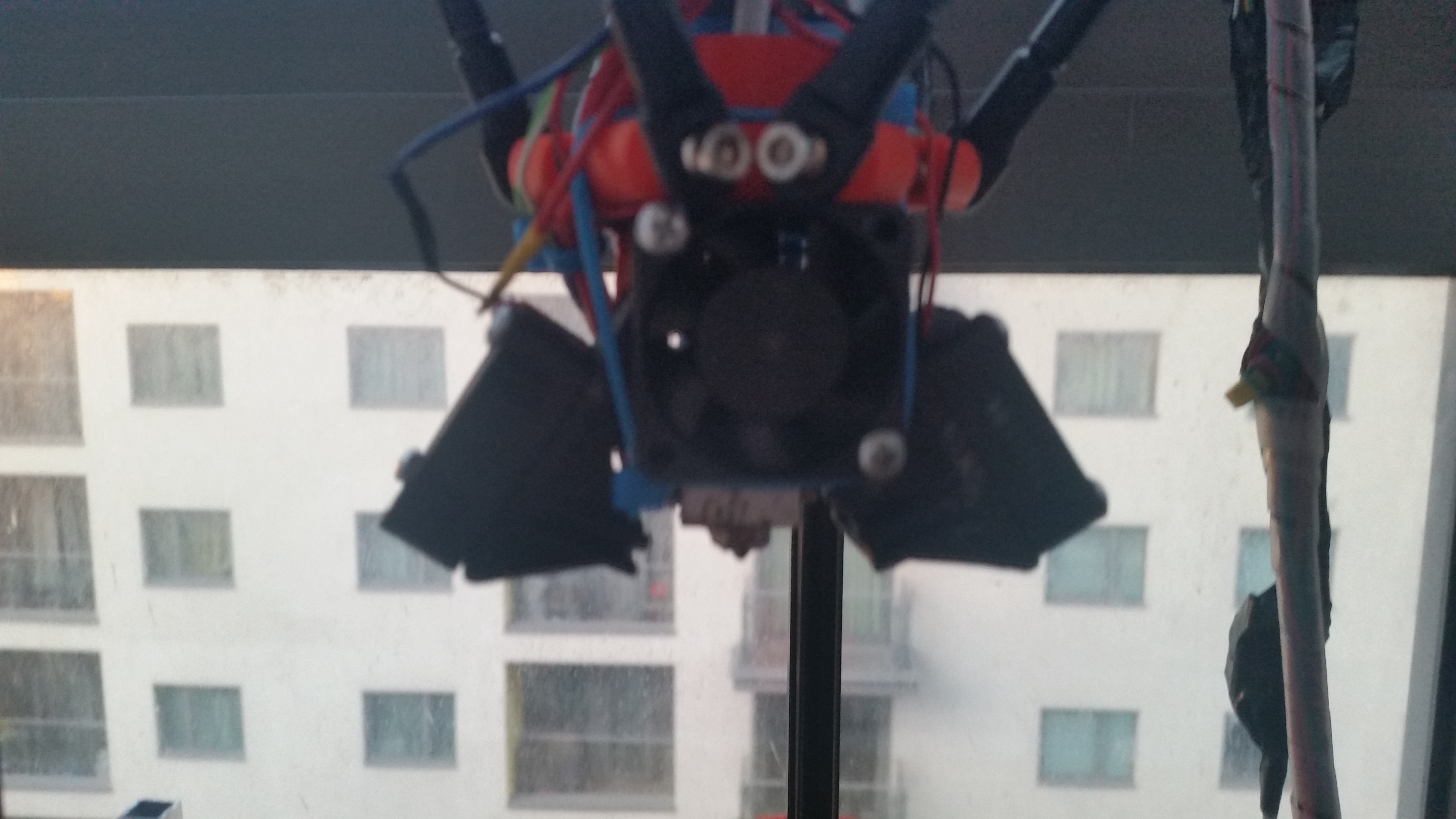

На нижней картинке не видно обдува с картинки сверху, но он там есть :D
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 755
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Акелла » 22 апр 2015, 23:53

вот пример http://www.thingiverse.com/make:132190
Сбоку дуть на деталь, обдув получается только с одной стороны, значит другую будет отрывать или заворачивать, в моем варианте боковые перекрывают сопло спереди и сбоков, задний дует под нагревательный блок( на длинную часть), с такой установкой ничего не загибает даже на больших отвесах.
А веса в 3х вентиляторах немного, что не мешает мне печатать на скорости 60-70мм
Один минус в таком обдуве это его ширина, на очень больших деталях есть шанс цеплятся за ремни.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 755
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение bill terner » 23 апр 2015, 00:46

Всем привет!
Вот и я решил перейти на прошивку Repetier.
Тут же сразу появился вопрос: где и какую именно прошивку лучше использовать?
У меня дельта принтер с рабочим объемом 300х300, стол диаметром 300мм круглый и с подогревом, запитан от 24в, остальное от блока питания АТХ 400вт. Двигатели Nema17, немного слабоваты но для меня достаточно. 6 направляющих 8мм каленые калиброванные пруты длиной 800мм. Каретки со спаренными подшипниками LM8UU 2х2. Как и у многих детали напечатаны на принтере. Печатаю ABS-ом. скорость печати по умолчанию, не мняю, сопло 0.25, толщина слоя 0.2. Качество печати для меня приемлемо. Калибрую в ручную.
С прошивкой Marlin он проработал практически 6 месяцев. За это время он довольно не плохо вырос и оброс. Использую 2 кулера для обдува и 1 для охлаждения детали.
Может это только у меня а может и не только, но постоянные проблемы которые возникают мне уже порядком надоели. На данный момент принтер перестал печатать круг, печатает овал, чем больше диаметр тем больше это заметно. Раньше было все нормально.
Пожалуй пока все.
Аватара пользователя
bill terner

Сообщения: 39
Зарегистрирован: 22 апр 2015, 23:05

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение grean2007 » 23 апр 2015, 07:38

Акелла писал(а):Что тебе принтер гворит на команду M119 ?
Очень похожи что стопы сработали

Да забыл написать. Поднимаю вручную вверх "Home" концевики замкнулись показывает "L" опускаю ниже "H". В конфигурации я правильно включил концевики?
Повторю:
// ## Endstop configuration ##
// ##########################################################################################

/* By default all endstops are pulled up to HIGH. You need a pullup if you
use a mechanical endstop connected with GND. Set value to false for no pullup
on this endstop.
*/
#define ENDSTOP_PULLUP_X_MIN true
#define ENDSTOP_PULLUP_Y_MIN true
#define ENDSTOP_PULLUP_Z_MIN true
#define ENDSTOP_PULLUP_X_MAX true
#define ENDSTOP_PULLUP_Y_MAX true
#define ENDSTOP_PULLUP_Z_MAX true

//set to true to invert the logic of the endstops
#define ENDSTOP_X_MIN_INVERTING true
#define ENDSTOP_Y_MIN_INVERTING true
#define ENDSTOP_Z_MIN_INVERTING true
#define ENDSTOP_X_MAX_INVERTING false
#define ENDSTOP_Y_MAX_INVERTING false
#define ENDSTOP_Z_MAX_INVERTING false

// Set the values true where you have a hardware endstop. The Pin number is taken from pins.h.

#define MIN_HARDWARE_ENDSTOP_X false
#define MIN_HARDWARE_ENDSTOP_Y false
#define MIN_HARDWARE_ENDSTOP_Z false
#define MAX_HARDWARE_ENDSTOP_X true
#define MAX_HARDWARE_ENDSTOP_Y true
#define MAX_HARDWARE_ENDSTOP_Z true

//If your axes are only moving in one direction, make sure the endstops are connected properly.
//If your axes move in one direction ONLY when the endstops are triggered, set ENDSTOPS_INVERTING to true here
grean2007

Сообщения: 5
Зарегистрирован: 28 дек 2014, 10:28
grean2007

Сообщения: 61
Зарегистрирован: 28 дек 2014, 08:28

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Акелла » 23 апр 2015, 11:39

При сработавших стопах должно читатся Н, кроме Z min при условии что стоит автолевел, как товарищь написал выше нужно инвертировать логику.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 755
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение grean2007 » 23 апр 2015, 21:02

Ясно, пока попробывать не могу переделываю на магниты. А прошивку какую использовать с https://github.com/RichCattell/Repetier-Firmware?
grean2007

Сообщения: 61
Зарегистрирован: 28 дек 2014, 08:28

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Акелла » 23 апр 2015, 21:13

С офф сайта проще настраивается, не нужно в конфиги лазить, все настраивается онлайн потом качается прошивка уже с твоими настройками.

http://www.repetier.com/firmware/v092/
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 755
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение grean2007 » 23 апр 2015, 21:19

Да я там настраивал качал конфиг и общую прошивку, но с концевиками намудрил, а может и еще что не понял. После переделки снова займусь.
grean2007

Сообщения: 61
Зарегистрирован: 28 дек 2014, 08:28

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение bill terner » 24 апр 2015, 01:47

Что-то пробую и не как не получается, ее даже не хочет компилировать, кучу ошибок выдает. :(
что-бы долго не расписывать, выложу свою прошивку.
Вложения
Marlin_delta2.zip
это моя прошивка мерлин
(212.21 КиБ) Скачиваний: 0
Аватара пользователя
bill terner

Сообщения: 39
Зарегистрирован: 22 апр 2015, 23:05

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Акелла » 24 апр 2015, 08:40

Тут тема про репитер, а вы нас марлином запугиваете. :D
А что за принтер, какая плата управления?
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 755
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение bill terner » 24 апр 2015, 10:12

Mega 2560 R3, RAMPS 1.4 Controller, A4988 Stepper Driver Module, 12864 controller
Аватара пользователя
bill terner

Сообщения: 39
Зарегистрирован: 22 апр 2015, 23:05

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение grean2007 » 24 апр 2015, 16:01

roboprint писал(а):Более того, туда можно залить назад свой конфиг и отредактировать его. Т.е. не обязательно всё заново конфигурить.

Кстати, кто-нибудь пробовал EXACT_DELTA_MOVES включать в конфиге прошивки? Есть результаты?


Так я сразу не понял и закачивал туда конфиг. с сайта https://github.com и ее правил. Потом разобрался что можно свою новую создавать на сайте, а потом ее закачивать и править по необходимости.
grean2007

Сообщения: 61
Зарегистрирован: 28 дек 2014, 08:28

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Акелла » 24 апр 2015, 20:26

bill terner писал(а):Что-то пробую и не как не получается, ее даже не хочет компилировать, кучу ошибок выдает. :(
что-бы долго не расписывать, выложу свою прошивку.

Все компилируется без проблем, проверь какая плата выбранна в настройках ардуино.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 755
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение D_I » 24 апр 2015, 21:57

Всем добрый вечер!
Неделю назад закончил делать свой первый принтер (CoreXZ), уже неделю не могу разобраться с прошивкой. До этого с ардуино не сталкивался. Сначала пробовал на основе Марлина настроить прошивку, но потом решил через www.repetier.com/firmware/v092
единственное что получилось - экструдер перемещается в нужных направлениях, но после этого начинаются вопросы и проблемы:
1) Шкивы 20 зубов, шаг ремня 2мм, драйвер 1/32, двигатель 200 шагов за оборот, итого установил 160 шагов/мм для всех осей. В pronterface задаю перемещение на +100 по всем осям друг за другом, в итоге: по Y перемещается на 50мм, по X и Z на 25мм. Почему так не понял. Менял для Y на 320ш/мм, для X и Z 640мм, залил новую прошивку - ничего не изменилось.
2) По оси Z перемещение происходит раз в минимум 50 медленнее чем, по X и Y, хотя настройки скорости и ускорения у двигателей одинаковые. Так и должно быть?
Вот видео перемещения по осям: http://vk.com/video73163523_171339369
Аватара пользователя
D_I

Сообщения: 5
Зарегистрирован: 24 апр 2015, 17:45
Откуда: Санкт-Петербург
ФИО: Береснев Алексей Владимирович
