Белый принтер 300x400x400

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Белый принтер 300x400x400

Сообщение Myp » 25 июн 2016, 23:20

ток на двигателе это крайняя величина от которой он не сгорит.
всё что ниже - можно использовать. конкретный ток подбирается на месте исходя из веса каретки и требуемой скорости.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17599
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Белый принтер 300x400x400

Сообщение setar » 25 июн 2016, 23:32

У меня стоят шаговики 42STH47-1684А , у них ток 1.68А
В доке по драйверу инфа такая : "Integrated power MOSFETs handle motor currents up to 1.2A RMS continuously or 2.5A short time peak current per coil."

ток вычисляется по формуле

I = (VREF * 1.77A) / 2.5V
VREF = (I * 2.5V) / 1.77A

для мотора 1.65
VREF = (1.65 * 2.5V) / 1.77A = 2.33v

однако те конкретные драйверы которые достались мне имеют регулировку лишь до 1.4v VREF что примерно соответствует одному амперу.

В то же время движки в этом режиме греются существенно, где то 50-60С, да и сам драйвер стабильно работает лишь с радиатором и активным охлаждением. Поэтому выше ток поднимать смысла не вижу, особенно учитывая что за те пару дней что печатал с такими драйверами никаких пропусков шагов не наблюдалось.
Аватара пользователя
setar
Site Admin

Сообщения: 10516
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение MEG » 26 июн 2016, 16:27

там если вчитаться ещё и другое ограничение есть. Для режима stealthChop ток нельзя зарезать ниже чем 2*24/683 * V/R. Для данного движка на 12 вольтах ток нельзя выставлять ниже чем 0,51А. Иначе будут пропуски шагов на любой скорости (а точнее движок будет просто останавливаться на произвольное время). И чем выше питающее напряжение, тем серьёзнее это ограничение. Например на 24 вольтах уже не ниже 1А для стабильной работы драйвера, а производитель драйвера зарезал возможность поставить ток выше 1А. В результате такие движки с именно этим драйвером на 24 вольтах могут вообще отказаться работать.
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Белый принтер 300x400x400

Сообщение Harh » 04 июл 2016, 23:04

Сергей, подскажи, пожалуйста... Я тут по-соседству тему создал, а потом подумал, что у тебя тут тоже можно спросить... Вот у тебя какая направляющая на принтере (прошу прощение, сейчас всю тему не читал, только начало глянул)? Как она ходит в плане сопротивления - она вообще целесообразна в плане замены валов - если, например, весь принтер бы делался не на валах, а на линейных направляющих?
Аватара пользователя
Harh

Сообщения: 813
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Белый принтер 300x400x400

Сообщение setar » 05 июл 2016, 14:19

у меня весь принтер на направляющих сейчас
вот отвечал недавно
forum107/topic15263-180.html#p354593
Аватара пользователя
setar
Site Admin

Сообщения: 10516
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение Harh » 05 июл 2016, 15:47

setar писал(а):у меня весь принтер на направляющих сейчас
вот отвечал недавно
forum107/topic15263-180.html#p354593


Спасибо. Да, я тему прочитал несколько страниц только, до поздних не добрался, не видел.
Аватара пользователя
Harh

Сообщения: 813
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Белый принтер 300x400x400

Сообщение Myp » 11 июл 2016, 23:17

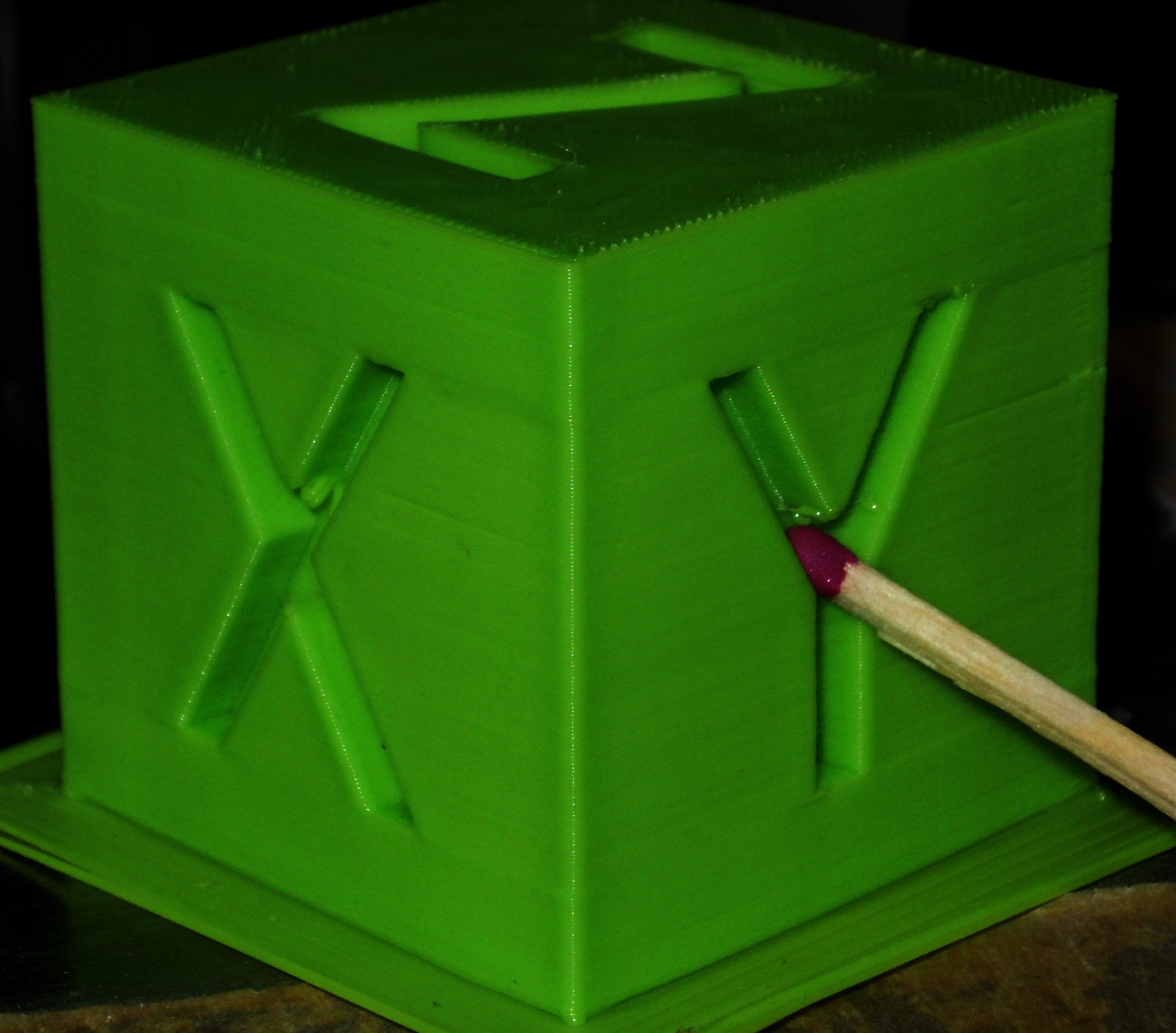

для мотивации повышения качества печати =)

скорость 50
ускорение 300
джерк 15
слой 0.2
сопло 0.3
абс ФДПласт
модель: http://www.thingiverse.com/thing:1278865 увеличенная в 2 раза, тоесть 40х40х40 мм
принтер - знакомый макибокс пластиковый с боуденом :)

<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17599
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Белый принтер 300x400x400

Сообщение Harh » 12 июл 2016, 00:06

Myp писал(а):для мотивации повышения качества печати =)


[ворчит] Никаких денег на это качество печати не напасешься - весь принтер с нуля надо делать для этого...

А так, очень даже :) Разве что: а почему слой 0.2, а не 0.1, чтобы уж совсем брутально? :)
Аватара пользователя
Harh

Сообщения: 813
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Белый принтер 300x400x400

Сообщение Myp » 12 июл 2016, 01:04

лучше уже не становится, такое ощущение что там в микромире уже какие-то другие законы печати действуют))
пластик превращается в рыхлую невыдавливающуюся фигню, сопло становится трубой с рваными краями, надо следить чтобы плоскость сопла была идеально параллельна плоскости двух осей и т.п.

0.2 для меня это минимальный безгиморный размер.

ЗЫ
на фото кстати видно, по теням на гранях, что грани слегка выпирают за габарит

это результат боудена, каждый угол получается слегка жирноват
голова притормаживает на повороте, а давление пластика не ослабляется.
в сликере эта фича вроде как в процессе реализации, контроль давления в сопле, но я в текущей версии не смог настроить.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17599
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Белый принтер 300x400x400

Сообщение unigenum » 12 июл 2016, 12:54

Myp писал(а):для мотивации повышения качества печати =)

не уловил смысл...
это на фотке кубик с отличным качеством? или наоборот, до отличного качества есть еще над чем поработать?
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Белый принтер 300x400x400

Сообщение setar » 12 июл 2016, 13:15

да, я тоже смысла не уловил :)
хотя полистав тему обратил внимание что у меня действительно всякие косяки выложены :)
но это не значит что я всегда так печатаю - буду исправляться
Аватара пользователя
setar
Site Admin

Сообщения: 10516
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение Myp » 12 июл 2016, 14:26

да, выкладывай уже что-то с супер качеством.
где результат титанического труда ? :)

Добавлено спустя 7 минут 30 секунд:
unigenum писал(а):не уловил смысл...
это на фотке кубик с отличным качеством? или наоборот, до отличного качества есть еще над чем поработать?

это к тому что где же результат такой убер махины с рельсами и т.п. ухищрениями?
Сетар уже больше года мучается))

на фото кубик напечатан на игрушечном пластмассовом принтере с валами 4 мм, тоесть в 2 раза тоньше чем у прюши)))
плюс к всей "игрушечности", принтер с боуденом, которого некоторые бояться, мол он сопливит и качества с ним не добиться))
при этом на нём нету какихто криминальных дефектов, разве что некоторое утолщение на углах и небольшое смещение слоёв, из за разболтавшейся каретки на одной оси, лень перепечатывать каретку.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17599
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Белый принтер 300x400x400

Сообщение setar » 12 июл 2016, 17:28

я тут подумал - стоит выставку местных умельцев организовать.
причем в двух вариантах:
1. общая для всех тестовая моделька с рекомендациями по характеристикам печати (толщина слоя/заполнение/поддержки/скорости)
2. эксклюзив. те готовые изделия, которыми авторы гордятся

Добавлено спустя 1 минуту 55 секунд:
Myp писал(а):принтер - знакомый макибокс пластиковый с боуденом :)

кстати где почитать как ты свой макибокс запилил?
а то у меня пылится такой (в металле) на полочке, можно на работу будет поставить
Аватара пользователя
setar
Site Admin

Сообщения: 10516
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение Myp » 12 июл 2016, 18:10

нигде не описывал, не стоит оно того, там всё надо делать заново, разбери на запчасти и успокойся)

1. самодельные каретки увеличенного размера и толщины, за счёт этого уменьшилось рабочее поле (взял стандартную модель из репо и в скетчапе растянул в разные стороны)
2. заглушка на висящие концы валов увеличенного размера.
3. алюминиевые муфты на винты
4. резиновые демпферы на крепление ШД + строительный силикон между мотором и корпусом для увеличения жёсткости из за того что резиновые демпферы слишком мягкие (это для снижения шума и борьбы с воблингом из за винтов)
5. ускорение 300 мм/с, джерк 15, скорость периметра не выше 50 мм/с инфил не выше 70 мм/с
6. замыкание нескольких дорожек в нагревательном столе для улучшения нагрева.
7. экструдер нормальный, трубка боудена заменена на тонкую.
8. замена блока питания на БП от компа.
9. вентилятор для обдува платы и драйверов + вентилятор обдува радиатора хотэнда
10. компрессор аквариумный с трубочкой для обдува строго под соплом и дверка на боковую стенку для повышения температуры в камере.
11. обклейка корпуса виброизоляцией для снижения шума

в результате получилась крошечная область печати, 8х10 см примерно, постоянные проблемы с калибровкой стола (чуть нажал сильнее и ноль опять ушёл) и постоянно появляющиеся косяки в чём попало)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17599
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Белый принтер 300x400x400

Сообщение master3d » 14 июл 2016, 19:17

Поясните, для чего размеры стола более 200 мм? Известно,что деталь 60-70 мм отрывает от стола несмотря на подогрев стола и атмосферы, и нечем ее удержать.
А если удержите, возникает расслаивание. Мне, например, удавалось распечатывать детали без деформации размером не более 150Х150 мм при высоте не более 4-5 мм только на Адгезиве 3D и температуре стола 100 град.
master3d

Сообщения: 10
Зарегистрирован: 16 май 2016, 20:38
