Re: Белый принтер 300x400x400

Сообщение MEG » 14 июл 2016, 19:19

setar писал(а):я тут подумал - стоит выставку местных умельцев организовать.
причем в двух вариантах:
1. общая для всех тестовая моделька с рекомендациями по характеристикам печати (толщина слоя/заполнение/поддержки/скорости)
2. эксклюзив. те готовые изделия, которыми авторы гордятся


ещё на скорость стоит заморочиться. тестовая модель сложная. с засеканием времени печати и полученного качества. А то непонятно к чему стремиться!
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Белый принтер 300x400x400

Сообщение alfamosk » 15 июл 2016, 02:02

setar писал(а):серия тестов печати на разной скорости (внешнего периметра, внутри быстрее).
скорости от 20 мм/с до 100мм/с
возможные ограничения в виде минимального времени печати слоя и производительности экструдера - сняты

Добавлено спустя 4 минуты 17 секунд:
как видно из фото звон появляется где то на скоростях 90-100
нашлепки на тоненьком столбике (2мм диаметром) вверху появляются как следствие его подвижности при печати из за высоты

по моим ощущениям периметр в 60мм/с будет давать весьма приемлемое качество изделий

а где взять такой gcode? я закрыл принтер и у него появился резнанс (гул) , хотел попробвоать потестить скорости. на всех ли присутствует или нет.
заранее спасибо большое.
Аватара пользователя
alfamosk

Сообщения: 357
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Белый принтер 300x400x400

Сообщение icehardy » 16 июл 2016, 19:08

alfamosk писал(а):...
а где взять такой gcode?

можно собрать из нескольких файлов, каждый раз задавая в слайсере offset до стола увеличенный на толщину напечатанного, и убирая лишние подготовительные команды
Аватара пользователя
icehardy

Сообщения: 1273
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Белый принтер 300x400x400

Сообщение setar » 30 дек 2016, 03:18

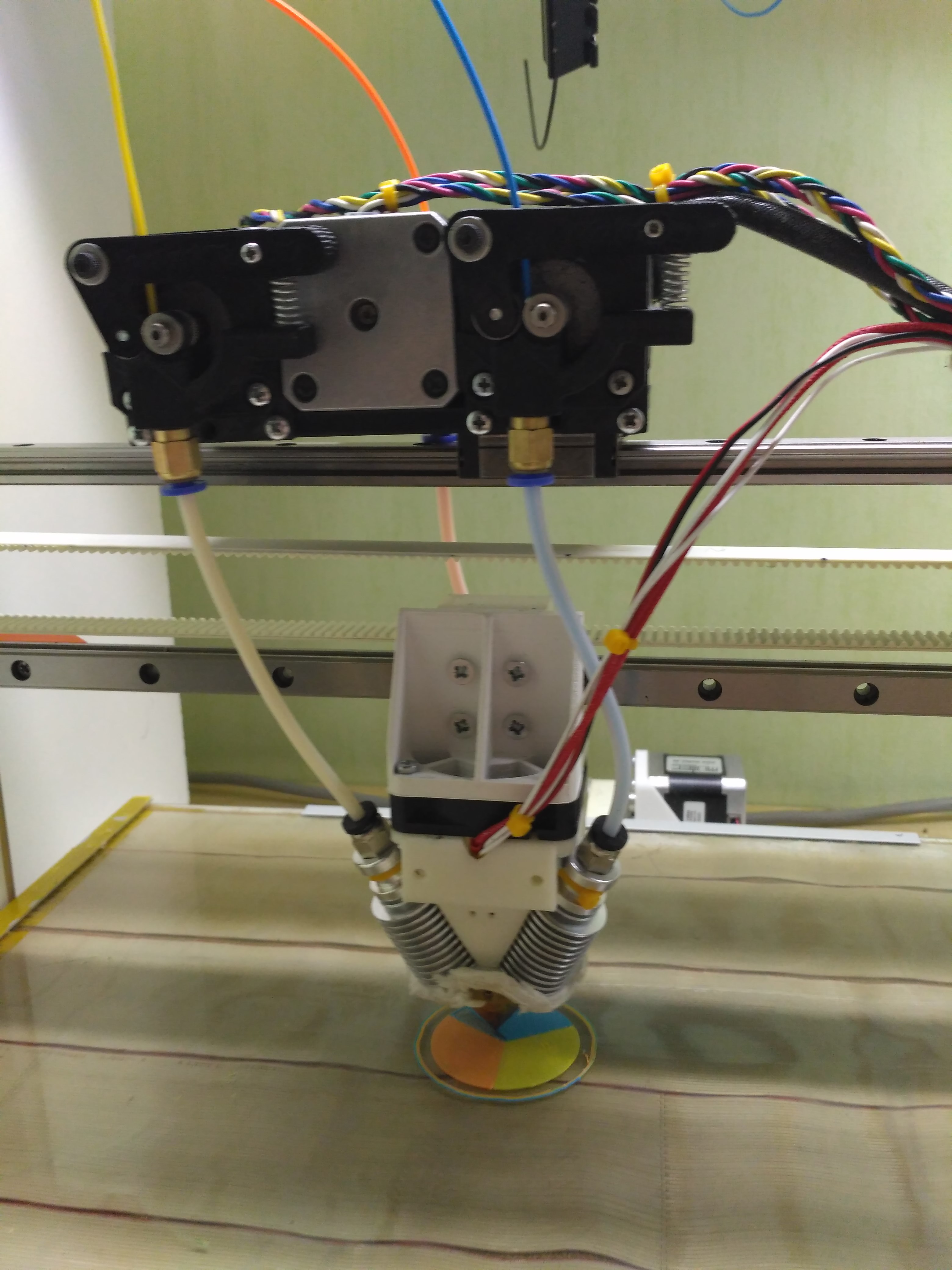

наконец я запилил diamond head :)
прошивка mk4duo (32 битный форк марлина)
режим модулирования цвета - colormix из 3 основных цветов приведенный к 16 виртуальным экструдерам
привод - 3x direct drive через короткий боуден (моторы на пассивной каретке)



Добавлено спустя 6 минут 11 секунд:

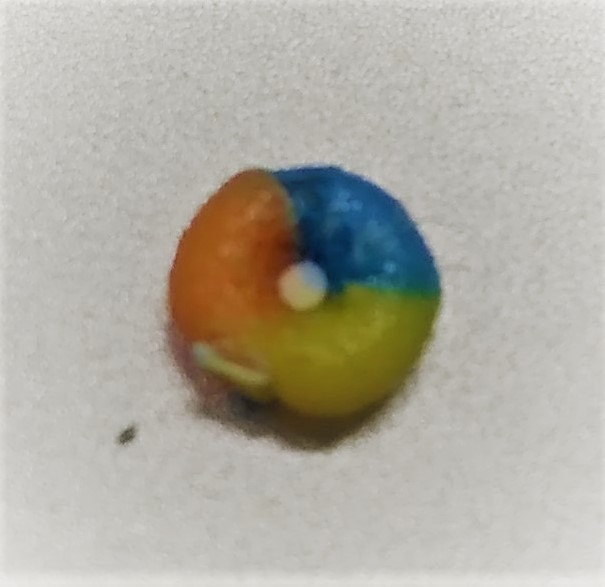

а вот так выглядит "плюха" если выдавить с равномерной подачей всех цветов,
видно четкая сегментация и отсутствие смешивания, вследствии чего на переходных цветах состоящих из пропорций основных будет присутствовать цветовая поляризация
Аватара пользователя
setar
Site Admin

Сообщения: 9922
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение ilalexey » 30 дек 2016, 04:13

setar писал(а):direct drive через короткий боуден (моторы на пассивной каретке)

Вот аналог(твоего видео) :)
Аватара пользователя
ilalexey

Сообщения: 2385
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Белый принтер 300x400x400

Сообщение macar2005 » 30 дек 2016, 05:51

Обалдеть!!!!!!
Вот бы посмотреть детальку побольше.
Рельсы сильно прогибаются?
macar2005

Сообщения: 141
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Белый принтер 300x400x400

Сообщение setar » 30 дек 2016, 08:08

побольше я еще сам не печатал - калибрую режимы смены цвета
а прогибаться там нечему - рельса 12мм high load (для высоконагруженных механизмов), там запас еще на пару таких же групп моторов
Аватара пользователя
setar
Site Admin

Сообщения: 9922
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение Alexus12 » 30 дек 2016, 08:24

А электроника какая?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1020
Зарегистрирован: 18 дек 2014, 01:43

Re: Белый принтер 300x400x400

Сообщение setar » 30 дек 2016, 13:03

обычный ramps 1.4 + одиночный модуль расширения для драйвера
Аватара пользователя
setar
Site Admin

Сообщения: 9922
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение how_eee » 31 дек 2016, 13:38

Имхо по хорошему надо еще мотор с ремнём на верхнюю ось Х для моторов экструдера. Ремень к трем моторам крепить через пружинки. Чтобы не тянуть всю эту связку хотэндом. Иначе при резкой смене направления по Х могут возникать волны по Y от рывка трёх экструдеров. Например при печати широких зигзагов.

Добавлено спустя 55 секунд:
А так конечно очень круто. Кстати ,как залил 32 бит прошивку в ардуино?

Добавлено спустя 2 минуты 27 секунд:
А, понял, у тебя ардуино due а сверху обычный рампс?
Аватара пользователя
how_eee

Сообщения: 598
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Белый принтер 300x400x400

Сообщение setar » 01 янв 2017, 23:36

механическую часть буду испытавать и по результатам думать изменения,
на этом принтере обычные MEGA2560 + RAMPS , а прошивка хоть и поддержживает 32бит борды, но и на классические ставится успешно (вероятно производительность меньше, но вроде хватает).
Аватара пользователя
setar
Site Admin

Сообщения: 9922
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение Harh » 02 янв 2017, 19:28

how_eee писал(а):Имхо по хорошему надо еще мотор с ремнём на верхнюю ось Х для моторов экструдера.


Вот эту идею я как раз тихо держу в загашнике на перспективу. Короткий боуден Сергея мне очень понравился, а если я однажды доберусь до создания своего 3Д принтера, то, чую, там будет и блэкджек... гм... в общем, пойду в этом направлении.
Аватара пользователя
Harh

Сообщения: 665
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Белый принтер 300x400x400

Сообщение Diffid » 03 янв 2017, 10:48

Небольшой вопрос по нагревательному столику из шлейфов. Сам сделал подобный, нестандартного размера, появилась мысль залить его эпоксидкой, чтоб эдакая цельная плитка была. Так шлейфы не идеально ровные, плюс от нагрева деформируются, как мне кажется- стекло тоже гнут.
Собственно вопрос: пойдёт ли эпоксидка под нагрев до 120 градусов? Если да, может есть какие сопутствующие советы?
Собранный Mendel90 (валы 10мм, RAMPS 1.4 + Marlin)
В процессе CoreXY на алюм. профиле
Аватара пользователя
Diffid

Сообщения: 332
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Белый принтер 300x400x400

Сообщение TedBeer » 03 янв 2017, 13:34

Diffid писал(а):Собственно вопрос: пойдёт ли эпоксидка под нагрев до 120 градусов? Если да, может есть какие сопутствующие советы?

Эпоксидка - это слишком общее название. Есть сотни, если не тысячи конкретных продуктов, которые попадают под название эпоксидная смола. И да, есть такие, которые выдерживают высокую температуру вплоть до 300 и выше градусов Цельсия. Так что ищите характеристики конкретного продукта. Я бы еще поискал информацию об удельном расширении при нагреве. Именно это и неправильное крепление (жесткое) заставляет стол изгибаться.
Аватара пользователя
TedBeer

Сообщения: 1091
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Белый принтер 300x400x400

Сообщение alexxy » 03 янв 2017, 17:57

Кстати, смешивание есть сейчас и в обычном марлине. Если брать RC6 и выше, как и поддержка экструдеров вроде Dondolo (я себе недавно такой собрал)
alexxy

Сообщения: 89
Зарегистрирован: 05 фев 2015, 22:58
