Re: Питание.

Сообщение porex » 07 май 2015, 14:58

Странное поведение. С контактами все в порядке, особенно земли?
Можешь проверить напряжение на PS-On до и после отправки команды m80?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Питание.

Сообщение p.Omelchenko » 07 май 2015, 15:07

я уже задумываюсь над тем чтобы протащить еще 1 черный проводок от блока питания. Обжать их 4х пиновым разъемом, к которому подключать варианты либо фиолетовы/красный/зеленый на рампс, либо красный/зеленый на рампс, а черный и фиолетовый в микроусб на пай.

Но просто реально мучает вопрос, почему у кого-то фолетовый и зеленый на рампсе работают нормально с усб, а у меня нет =(
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Питание.

Сообщение porex » 07 май 2015, 15:38

Может косяк в самой плате, китайцы они такие))
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Питание.

Сообщение p.Omelchenko » 07 май 2015, 20:25

так, пришел домой и первым делом проверил напряжение на ps_on.

подключен и ps_on и дежурка

запустил блок питания = 5,08В +/- сотые

дал m80 = 0В +/- сотые
дал m81 = 5,08В +/- сотые

Добавлено спустя 1 минуту 51 секунду:
сдается мне, что когда шаманил над блоком, что-то там таки запаял не правильно. Жаль второго рампса нет на тему проверить =(

Добавлено спустя 47 минут 4 секунды:
я провел эксперимент над работой шилда - он рабочий.

проверял другим блоком питания, которым пользовался в самом начале, но который не подошел по мощности (не потянул столик). Короче, для полной чистот эксперимента отключил от рапса все провода, кроме питания. На рампсе остались драйвера, желтый, черный, фиолетовый и зеленый провода. С моим, паяным, блоком не заработало. Со старым, в той же сборке подключения, работает. И включается, и выключается.

То есть теперь можно со 100%й уверенностью сказать, что накосячил я именно в блоке питания.

Собственно теперь вопрос, куда податься с диагностикой блока питания? =) или можно тут продолжать флудить?
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Питание.

Сообщение porex » 08 май 2015, 10:36

Лучше выкинуть эти ATX блоки питания и ставить БП в кожухе, как для светодиодных лент. Они стоят дешевле и проблем с ними меньше.
У меня на одном принтере уже несколько лет работает старенький noname ATX на 400Вт, на второй принтер покупал новый FSP на 500Вт, через несколько месяцев по непонятным причинам перестал тянуть принтер. В итоге заменил на БП в кожухе на 250Вт, стОит в два раза дешевле. На третий сразу поставил правильный БП))
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Питание.

Сообщение p.Omelchenko » 08 май 2015, 14:49

И столик тянет на 250?

Я просто этот собирал на том что было, но раз уж то что было добил, практически, встаёт вопрос о покупке нового. Тем более что в планах уже второй витает.

И про управление, оно получится таким же как и на атх или надо будет ещё и релюху прикручивать?
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Питание.

Сообщение porex » 08 май 2015, 16:31

Конечно тянет. Вообще RAMPS со всеми обвесами может потреблять не более 192Вт, т.к. стоят предохранители на 5 и 11А.
Управление через реле ну или кнопку))
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Питание.

Сообщение p.Omelchenko » 08 май 2015, 17:02

Большое спасибо!
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Питание.

Сообщение mirson » 18 фев 2016, 16:15

Друзья, помогите разобраться. Принтер М90 срывает шаги иногда. То-есть обычно под конец, обидно...
Хочу разделить питание на моторы и подать 19 вольт от БП ноута на силовую часть. Моторы до 30 вольт. А драйвер вроде тоже, судя по описанию китайцев.
Кто нибудь так делал, нет? Помогите советом пожалуйста. Заранее спасибо!
mendel90:e3d_v6, arduino mega2560. Идет процесс неспешной отладки.
Аватара пользователя
mirson

Сообщения: 38
Зарегистрирован: 01 июл 2014, 14:14
Откуда: Astrakhan
Skype: amutallapov

Re: Питание.

Сообщение om2804 » 18 фев 2016, 16:57

Шаговые двигатели управляются током!
Что у Вас за двигатели, от чего питаете принтер сейчас? Может быть дело в механике?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Питание.

Сообщение mirson » 18 фев 2016, 17:45

Питаются от 30 амперного БП светодиодов. Предполагаю что напряжения не хватает для "прокачки" нужного тока. Пробовал подкрутить до 13 вольт, стало лучше. Измерить надо бы осциллографом...
mendel90:e3d_v6, arduino mega2560. Идет процесс неспешной отладки.
Аватара пользователя
mirson

Сообщения: 38
Зарегистрирован: 01 июл 2014, 14:14
Откуда: Astrakhan
Skype: amutallapov

Re: Питание.

Сообщение om2804 » 18 фев 2016, 18:39

Что проверить осциллографом? Потребляемый ток?
30А за глаза, стол с нагревом? какое у него сопротивление?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Питание.

Сообщение mirson » 18 фев 2016, 19:40

Да, стол с подогревом. Подключены на 12В выводы. Сопротивление не замерял. Напряжение не проседает при работе стола. Пропуски шагов не частые. Облегчил стол, предельно. Стало лучше. Но все равно случаются косяки. В настройках тоже поковырялся.
mendel90:e3d_v6, arduino mega2560. Идет процесс неспешной отладки.
Аватара пользователя
mirson

Сообщения: 38
Зарегистрирован: 01 июл 2014, 14:14
Откуда: Astrakhan
Skype: amutallapov

Re: Питание.

Сообщение om2804 » 18 фев 2016, 20:06

питание тут не при чём по моему. скорее перегрев драйверов или механика
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Питание.

Сообщение barrel » 25 май 2016, 15:48

Помогите решить проблему:

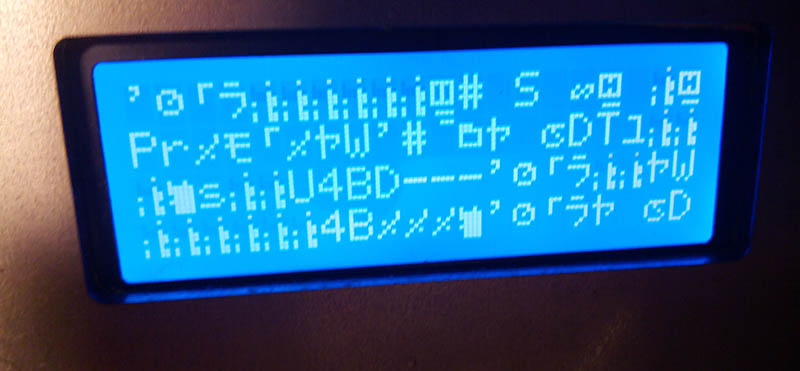

При включении нагрева стола на ЖКИ появляется вот такая картина:

При этом питание проседает на 0,1v. То есть было 12.82, а становится 12.72

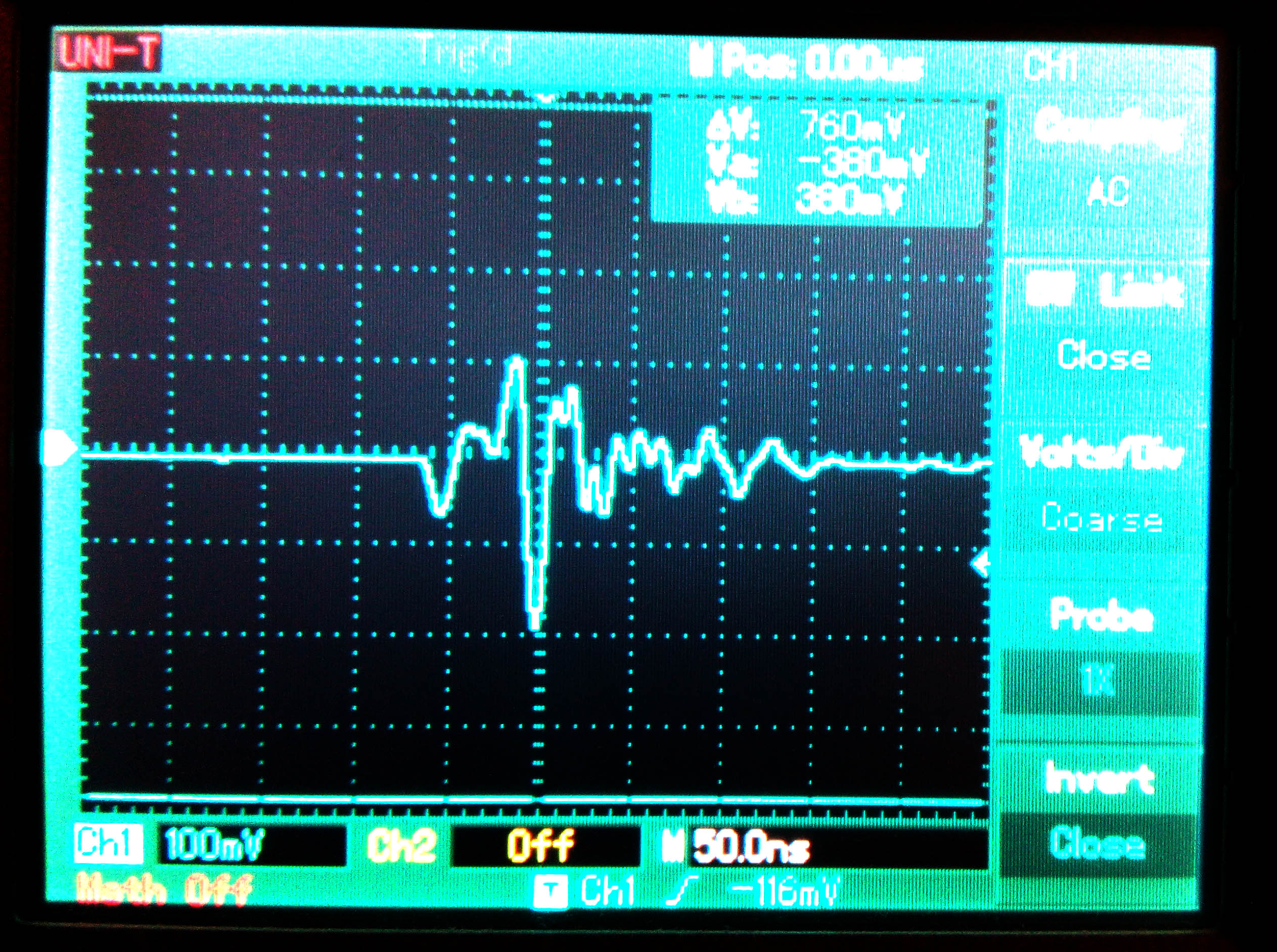

Подключил к питанию осциллограф и увидел, что во время работы стола появляется вот такая бяка:

Аттенюатор на щупе 1:10.
Блок питания 12v 250 ватт для светодиода.
Пробовал подключать БП от компа, но он нагрев стола не тянет.
Эта проблема возникла после замены выходного транзистора нагрева стола. Стандартный сгорел благополучно, я поставил IRL2203.
Сначала грешил на падение напруги, но когда подключил осциллограф - увидел серию импульсов в питании.
Может второй БП поставить, чтобы стол отдельно от всего остального питать?
Посоветуйте что нибудь
barrel

Сообщения: 4
Зарегистрирован: 25 май 2016, 00:28
