Товарищи, я тут в сосендней ветке вопрос поднял:

forum107/topic12917-5565.html#p326682

Прошу помощи в решении проблемы. Продуюлирую еще раз суть проблемы

что имеется:
PRI + Arduino + RAMPS 1.4.
пай питается от своего бп на 5В и 0.5А.
Ардуина и рампс от АТХ бп

что хочется:
правильно управлять блоком питания ATX

что получается на текущий момент:
0й этап
бп подключен желтым и черным к нужным клемам рампса, д1 на месте, зеленый и черный провода пб замкнуты - все работает, просадок не наблюдаю, стол греется примерно за 15м до 120 градусов, хотэнд минуты за 2 до 230. Блок притания не управляется жкодами.

1й этап - реализация управления:
подключил зеленый провод к пину ps_on на рампсе, д1 не выпаивал, в прошивке раскомментировал строчку чтобы по умолчанию БП был в спящем режиме. Все работает, просадок нет, греется так же как и на нулевом этапе.

При отключении пая по усб блок включается (импульстно включается и выключается и так постоянно).

2й этап - хочу чтобы при отлюченном усб блок оставался в ждущем режиме:
подключил фиолетовый провод к пину vcc рампса, диод д1 не выпаял. при отключенном пай - ждет команды на включение при подключенном усб все управляется. но появляется просадка по мощности. хотэнд не прогревается до 230, стол греется в разы медленней.

дальше не проверял ибо нужно было напечатать статуэтку.

3й этап - выпаял д1
выпаял д1, подключил фиолетовый к vcc, подключил зеленый к ps_on. При отключеном - ждет команды, при подключеном включается и выключается через жкод. Проблема с потерей мощночти сохраняется, но прибавляем гудение движков (кстати на 2м этапе вродебы тоже гудели). работать в таком режиме не возможно.

отключаю vcc вроде стабилизируется скорость прогрева хотэнда и стола, но гудение движков сохраняется (хотя и не такое громкое как с подключенным).


собственно вопросы:
В чем проблема?
как ее решить?

На третьем этапе проверьте напряжение на входе в RAMPS под нагрузкой(нагрев стола) и без. Возможно подпалили блок питания.

так ведь без vcc нормально греет

а блок проверю. Вечером постараюсь отписаться.

без vcc, но с выпаянным диодом?

я отвечу на этот вопрос вечером, когда до дома доберусь. Ибо сейчас начну путаться в показаниях. =)

Тааак!

Добрался до дома, тополония следующая

rpi < usb > arduino + ramps (без d1)

atx < ramps > черных 2 провода, желтых 2 провода, зеленый 1 провод

тут нужно уточнить, что штатные провода я выпаял, по этому на питание 12 вольт идут 2,5 квадрата 2мя двужильными медными проводами, и ps_on с +5vsb по 1й жиле (отдножильной) от витухи, пока толще нет, но планирую заменить на многожильные 0,5-1 (типа тех чтоидут из коробки на концевиках и шд)

короче, к пинам vcc/5v/ps_on, на текущий момент, у меня подключен только ps_on.

Прогрев стола до 120 - около 15 минут, прогрев хотэнда до 230 - 2-3 минуты (точнее не проверить, не засек, а график октопринта точную хронологию не дает =( )
Движки ходят без рывков и гула, толко ось Z пищит на удержании, при работающем 50мм вентиляторе, на охлаждении радиатора хотэнда, писка не слышно.

Добавлено спустя 36 минут 10 секунд:
Ничего не понял!

Дал остыть столу и хотэнду, подключился vcc и все заработало.

Движки не гудят, попискивает z но не притично, шаг ровный, температуру набирает быстро.

При отключении усб продолжает держать температуру.

В стэндбае при отключенном усб не включается

Добавлено спустя 5 минут 11 секунд:
Питание на входе 12в = 11,5

На хотэнде и столе чуть больше 11.

С платой, насколько я помню, ничего не делал.

Porex, спасибо! Снял проблему, хз как но снял ))

Не долго я радовался. Поработав некоторые время в холостую с подключенным vcc проблема вернулась.

Хруст движков при перемещении. Температура резко упала на 15°

На выходе с бп 6,5-7 вольт

При этом работа бп сопровождалась треском. Когда шевелил провода 12ти вольтовые треск прекращался проблема уходила...

... Может на этих клемах контакт плохой был. Сейчас поправил наблюдаю...

Если 6-7В, то у БП срабатывает защита от КЗ или перегрузки, скорее всего второе. Какая мощность у БП?
Когда прекращался треск светодиод на столе горел?

Открой питальник,проверь пайку разъемов- возможно там микротрещины есть.

Пытался в пятницу ответить еше раз о победе, но параноя форума не разрешила. Спамхаус зло

Короче, проблема была в плохом контакте на +12 клемах рампса, не знаю почему оно раньше так работало и почему оно ломалось при манипуляциях с +5всб, но решилось поддтягиванием зажимов в клемах.

И снова я.

Предыстория:

После того как мне надоело, что длинные концы проводов торчат отовсюду и вокруг RAMPSa вырос целый кокон. Я решил навести красоту. Сделал небольшие шлейфы от двигателей, концевиков и экструдера (потребители). То есть теперь чтобы снять один из элементов электрики мне не нужно распутывать клубок, достаточно отключючить потребителя от шлейфа с его стороны.

Помимо этого решил очередной раз перепаять провода в блоке питания, ибо одноцветные провода выходящие пучком это ниразу не круто.

Короче теперь стало очень красиво и не очень рабоче =)

При этом до смешного грустно, вчера проверял все работало, а сегодня продолжаю ковырять и ничего не стартует m80 и тишина.

Собственно прошу помощи в разобраться в моих косяках.

подключение шд, концевики, хотэнд и т.п. от RAMPSa правильно, благо схем по подключению этих элементов придостаточно и все они на уровне инструкций ikea.

а вот с блоком питания не понятки возникают. По этому нарисовал я несколько схемок, с описнием что и как у меня работает. Ткните носом, как правильно делать? А то я очередной раз начинаю загоняться на тему, что солнце светит не под тем углом и вообще все хорошие, и у всех работает, а я чмо конченое, и руки у меня из не правильного места...

Схема 1 https://goo.gl/I5dwFq
Схема 2 https://goo.gl/jSmaoq
Схема 3 https://goo.gl/8BgaoF
Схема 4 https://goo.gl/aozSJI

Хотелось бы еще и комментарии от вас, на тему почему схема такая-то не работает по такой-то причине, если можно.

Это те варианты которые на текущий момент я нашел сам. При этом описаные ситуации справедливы и для подключении ПК вместо Малины.

Хочу добиться следующего результата. Чтобы когда ни пай ни пк не подключены блок не включал вентилятор, при этом при подключении ПК, или Пая можно было программно включать и выключать блок питания.

Добавлено спустя 48 минут 59 секунд:

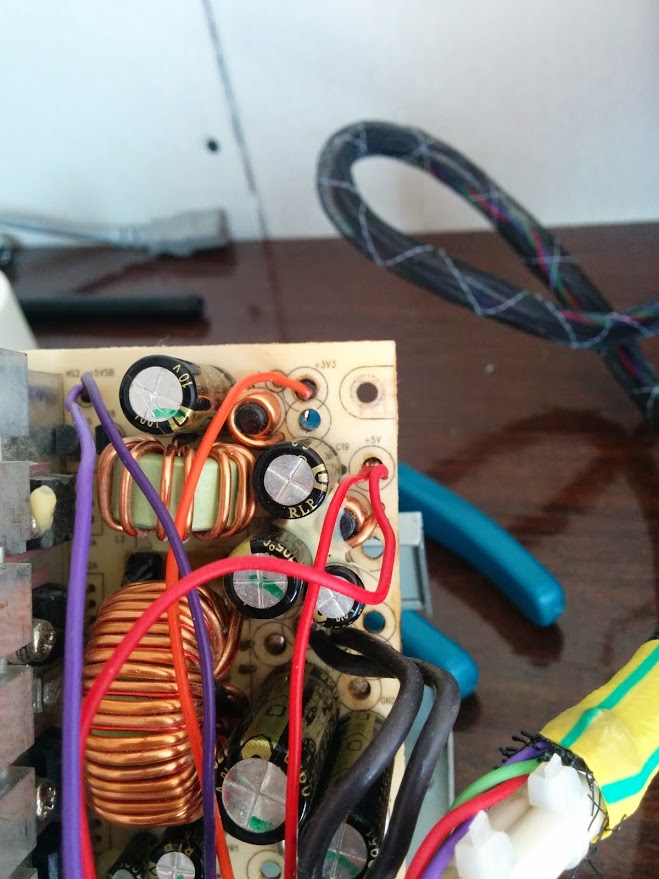

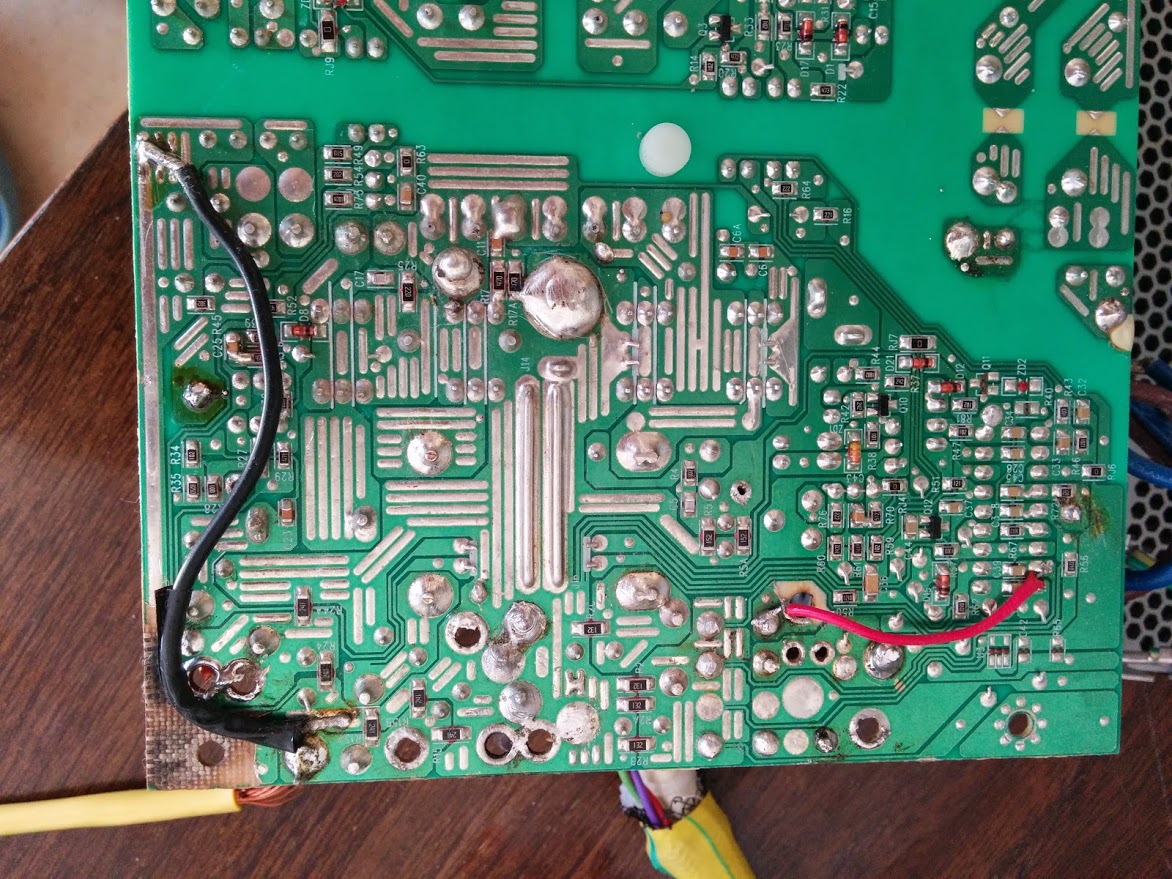

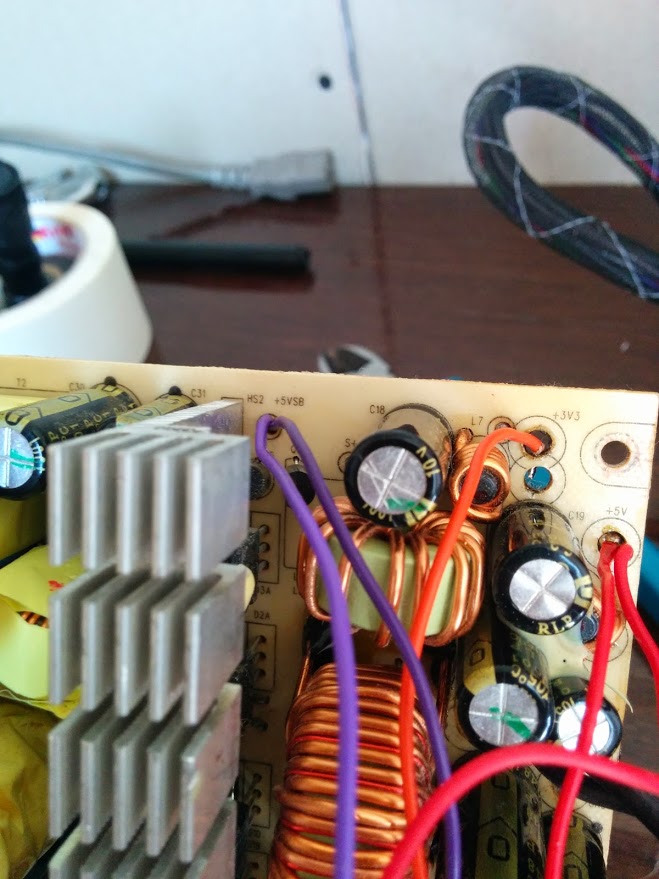

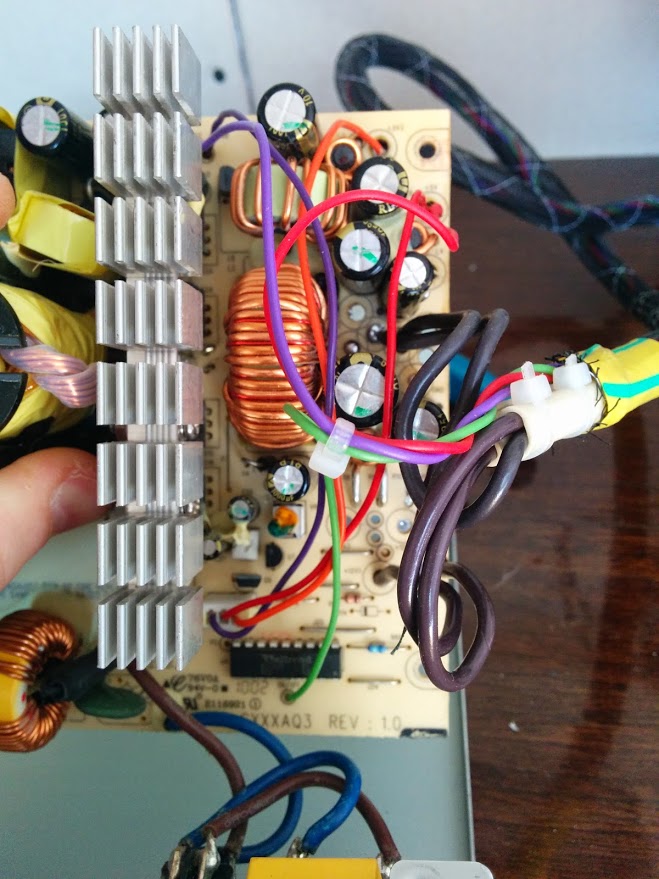

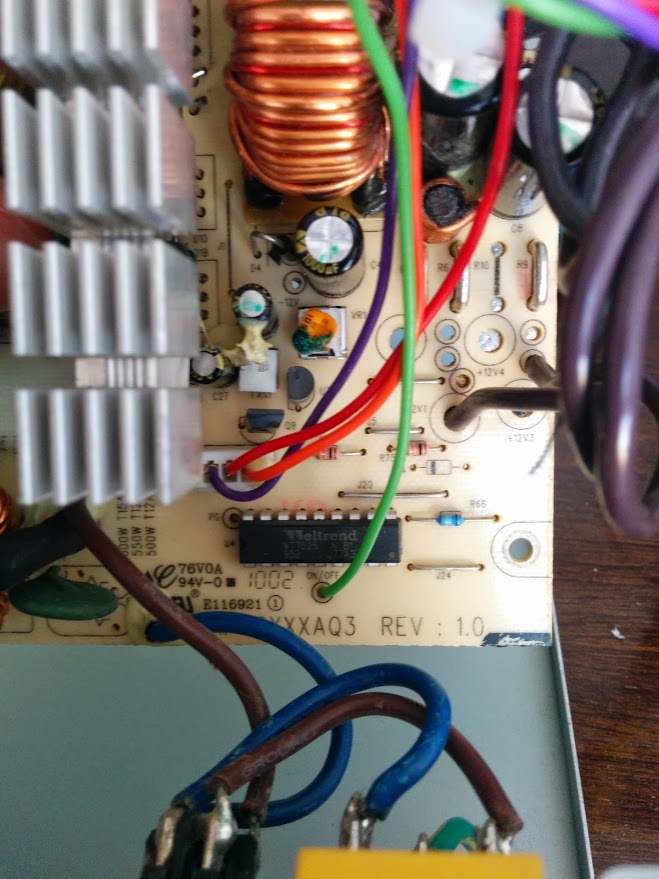

Вот фотки блока, вдруг и тут не совсем все правильно распаял.

Штатные провода выпаяны, нелюблю обкусаные концы держать.

Правильность убитых дорожек проверял 100 раз перед тем как запустить блок (был у меня случай, когда не правильная пайка привела к выгоранию блока, больше не хочу по этому проверяю тщательно).

было бы хорошо фотки сюда перезалить.
гугл конечно достойное хранилище но лучше чтобы тут лежало

Залил, но выглядит не круто

весь день читаю разного рода информацию про подключение блока питания и все не могу понять. Тончее тут https://github.com/foosel/OctoPrint/wik ... he-atx-psu написано, что нужно подключить только зеленый и красный провода к RAMPS для питания серв и управлением блоком питания, а фиолетовый в паре с черныйм припаять к микроусб для питания RPI. При этом, вроде как, говорят что выпиливать Д1 не нужно(точнее упоминания про д1 там я не нашел вообще).

Окей, подключаю зеленый и красный - работает, д1 выпилил, причем когда начал ковырять этут тему.

А перечитывая эту тему вот тут вижу forum107/topic14975.html#p317933 , что можно подключить зеленый и фиолетовый и все будет работать. Насколько я понимаю при этом речь идет что принтер с дисплеем и управления в основном идет через него. При этом указывается, что и через USB будет контроль над железом принтера.

Однако почему тогда у меня не получается поднять этот самый контроль?

То есть, фиолетовый и зеленый подключаю, командую m80 (в марлине указал чтобы по умолчанию принтер был в режиме ожидания и бп не включался) и тишина....

Фиолетовый - дежурка БП 5В, есть всегда.
Зеленый - PS-On включение блока питания. Для включения БП, PS-On необходимо замкнуть на землю и удерживать, как только отключаете от земли, БП отключается.
Красный - +5В присутствует только при включенном БП, PS-On на землю!
При это должны быть подключены провода к разъему питания RAMPS, хотя бы земля БП иначе ничего не получится.
Светодиоды светятся при последнем подключении? Опишите подробнее, что куда подключено, а лучше выложите фото RAMPS с подключенными проводами.

Привет!

Вот вотки с подключенным ps_on (дежурку и +5 отключил)
https://lh3.googleusercontent.com/-EbKH ... 101740.jpg - общий вид
https://lh4.googleusercontent.com/-ByFx ... 101829.jpg - крупный план1
https://lh4.googleusercontent.com/-XXTT ... 101836.jpg - крупный план2
https://lh6.googleusercontent.com/-kkMt ... 101842.jpg - крупный план3
Тут на фотках я постарался показать, что USB на момент съемки был отключен от ПК. Но не показал что в этот момент бп работает и напряжение на +5 и +12 есть.
Если подключть USB то блок питания выключается. А когда с ПК на Ардуинку посылаю команду m80 он включается и дальше все работает нормально

Теперь я подключил дежурку
https://lh5.googleusercontent.com/-JMlg ... 101908.jpg - блок питания при этом затих, напряжение на +12 и +5 = 0
https://lh3.googleusercontent.com/-dx9r ... 101936.jpg - тут "видно" что ардуинка питание получает. При этом сразу после включения на РАМПСе рядом с клемой д10 пару раз мигнул диод. Подключаю USB к ПК, посылаю m80 и ничего. Желтый диод на ардуине только мигает в момент подачи команды и все.

Фотки снова ссылками на гугл ибо это 3я попытка написания этого сообщения. первые две не понравились спамхаусу. Пока перегружал сивсток от йоты писал в блокноте, чтобы скопировать это дело сюда.
