Привод оси Z.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Привод оси Z.

Сообщение MEG » 28 апр 2017, 18:08

так конец швп по твоему чертежу обрабатывают. можешь заказать под любую шпульку.
подшипники разные, есть упорные, есть проходные и т.д.
гайка на ШВП стандартная вроде. нигде разных не видел, везде одного типа и отверстия одинаковые. Я свою сдуру вклеил суперклеем в стол, теперь только топором вырубать.
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Привод оси Z.

Сообщение VitDagger » 28 апр 2017, 18:16

Тогда вроде бы не всё так страшно, как я думал :)
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Привод оси Z.

Сообщение Harh » 29 апр 2017, 00:05

setar писал(а):ну и самое главное : платформа должна быть очень жестко закреплена на каретках (подшипниках) и не закреплена относительно валов, они должны иметь свободный ход XY, поскольку биения при подъёме есть везде и в шпильке и в дорогущих ШВП.


Хм... Сергей, а скажи, пожалуйста, неужто реально ШВПшки такие кривые, что их нельзя использовать "как есть", т.е. считать, что у них все равно будут биения? Я не знаю, как там с нарезкой этой резьбы, но когда я ставил на нее ее родную опоры, я вначале начал материться на китайцев, мол, криво сделали дырку, что одно на другое не лезет - делай теперь чего хочешь, а потом понял, что там все отлично садится, просто реально допуск сделан внатяг. Как-то это заставило к китайцам несколько проникнуться уважением.

К слову, ШВПшку брал тут, она, кстати, еще дороже тогда стоила. Сейчас подешевле, но дорого все равно:
https://ru.aliexpress.com/item/sfu1204- ... 0.0.xn10k7
Аватара пользователя
Harh

Сообщения: 804
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Привод оси Z.

Сообщение setar » 29 апр 2017, 14:01

это в принципе не важно, бьют они или нет.
предусмотреть технологически защиту от этого почти ничего не стоит, следовательно это лучше сделать.
у меня в процессе разработки были биения порядка 0.2 мм, вроде и не критично, но местами эти биения складываются и прекрасно выводят свою синусоиду на вертикальной стенке модели
Аватара пользователя
setar
Site Admin

Сообщения: 10492
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Привод оси Z.

Сообщение how_eee » 02 май 2017, 02:15

Сейчас кого-то бросить в дрожь, а мне по кайфу, специально взял кривую шпильку, смотрю и наслаждаюсь своим решением. :D


Добавлено спустя 4 минуты 59 секунд:

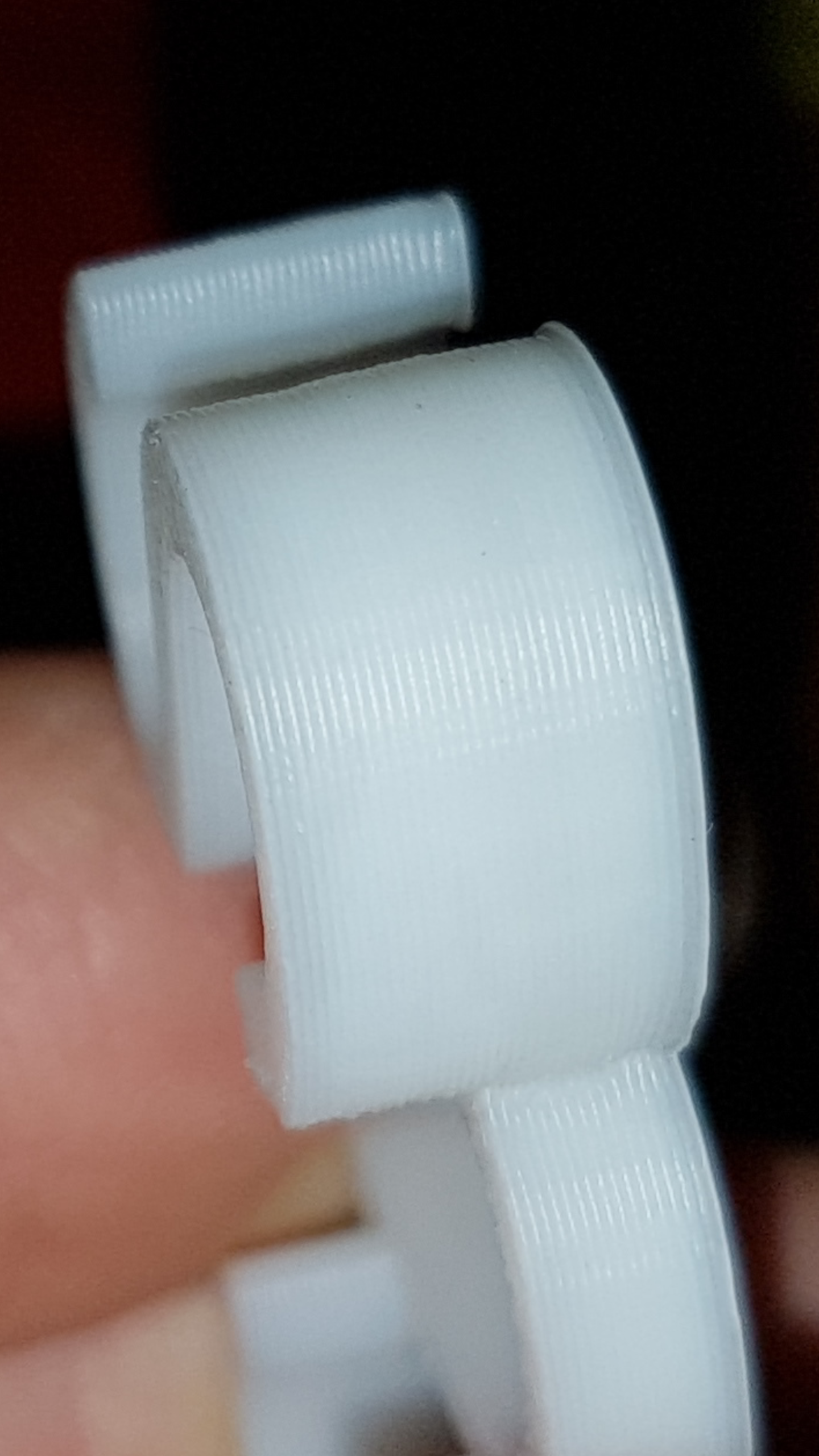

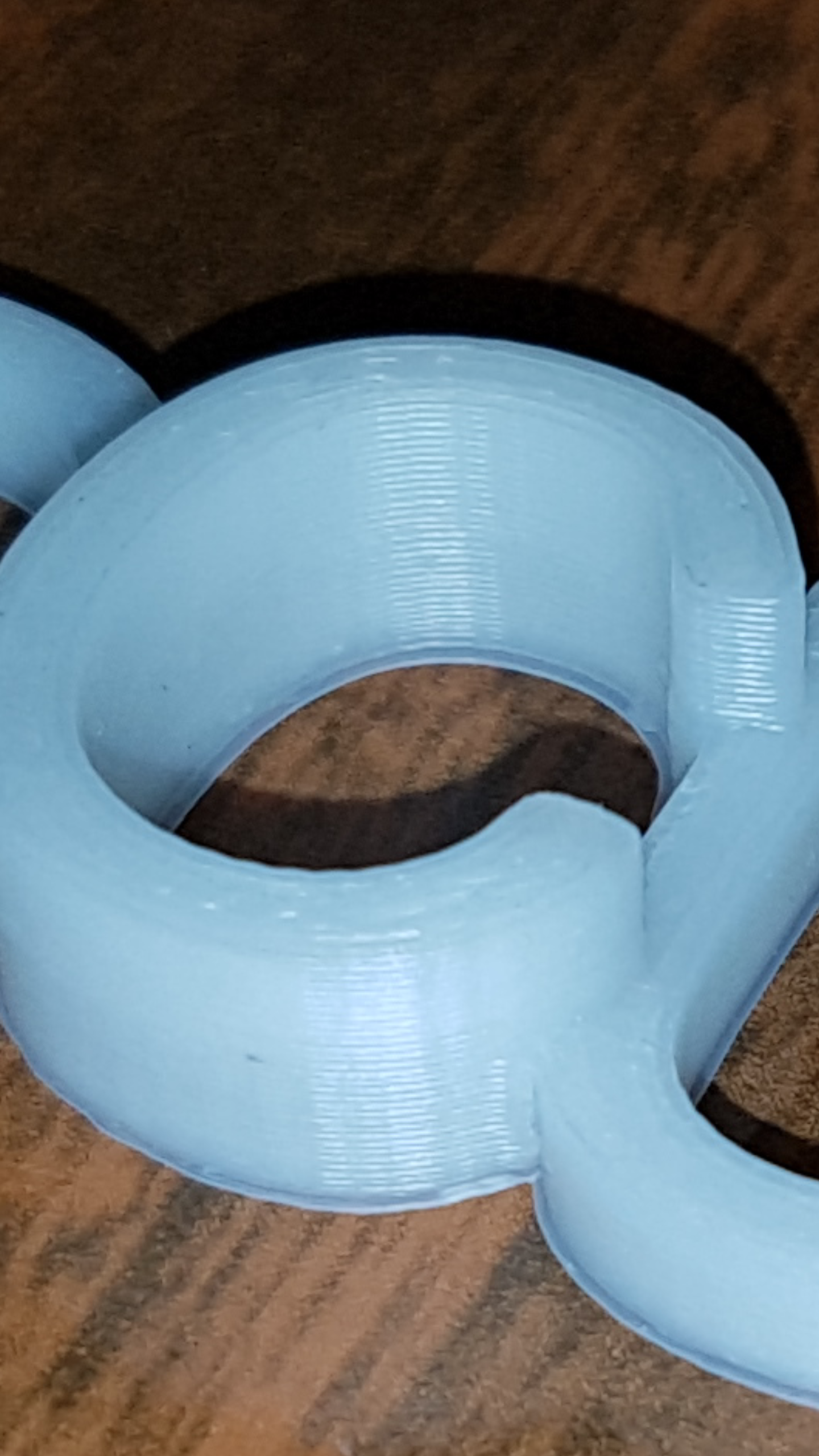

Фото
Вложения
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Привод оси Z.

Сообщение setar » 02 май 2017, 11:51

какая тут дрожь, наоборот - отличная демонстрация как бороться с биениями
Аватара пользователя
setar
Site Admin

Сообщения: 10492
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Привод оси Z.

Сообщение VitDagger » 06 май 2017, 13:01

setar писал(а):я брал тут
https://ru.aliexpress.com/item/Addition ... 70205.html
https://ru.aliexpress.com/item/free-shi ... 13438.html
https://ru.aliexpress.com/item/1pcs-EK1 ... 28328.html

качество обработки валов удовлетворительное

Что то я запутался. Вот тут https://ru.aliexpress.com/item/1pcs-EK1 ... 28328.html сразу комплект EK10+EF10 или порознь? И выбор предлагается angular contact и ordinary bearing, что выбирать? Обработку хвостов это нужно "купить" эту самую "Китай сделал конец обработки расходы" три штуки, по количеству ШВП и скинуть чертежи? Или как происходит это?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Привод оси Z.

Сообщение MEG » 06 май 2017, 14:13

До оплаты, сделав заказ, шлешь ему письмо с чертежом. Если отвечает что Ок - платишь и ждешь.
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Привод оси Z.

Сообщение VitDagger » 06 май 2017, 16:07

В чём отличие angular contact и ordinary bearing? Разница в 200 рублей
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Привод оси Z.

Сообщение MEG » 06 май 2017, 16:43

А картинок нет?
Angular это упорный по идее. Если ось вертикальная то чтоб вся ШВП не висела на движке ставят упорные которые вес на себя берут а движок разгружен. Естественно обычно никто так не парится при самострое, хотя так и правильно.
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Привод оси Z.

Сообщение VitDagger » 06 май 2017, 16:49

Картинки от выбора не меняются и потому не пойму. Нагуглить тоже не очень удалось.
Ну у меня будет три швп, на движке висеть не будут, ремнем соединенные будут. Спросил китайца в чем разница, он ответил:
ordinary bearing is 6000
angular contact is 7000

дааа, так стало намного понятней :D
Т.е. обычные за 650 вполне пойдут? Всё лучше чем трапециевидные винты.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Привод оси Z.

Сообщение Zusul86 » 06 май 2017, 16:53

VitDagger писал(а):что выбирать?

Для принтера можно обычные, но правильнее брать упорные.
Здесь https://ru.aliexpress.com/store/608523 3 комплекта опор с доставкой СПСР обойдутся дешевле.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Привод оси Z.

Сообщение VitDagger » 06 май 2017, 17:01

Zusul86 писал(а):
VitDagger писал(а):что выбирать?

Для принтера можно обычные, но правильнее брать упорные.
Здесь https://ru.aliexpress.com/store/608523 3 комплекта опор с доставкой СПСР обойдутся дешевле.

И правда. на 800 рублей дешевле встанет. А сам продавец как?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Привод оси Z.

Сообщение Zusul86 » 06 май 2017, 17:16

На днях получал для знакомого швп16*1150мм с обработкой концов, гайкой, опорами и 4 держателями гаек. Хитрыми манипуляциями с доставкой обошлось это в 74$, но китаец халяву пофиксил ((. Отправил он за 3 дня, J-NETом дошло за 20 дней, на вид прямая хотя "армирующая" коробку 5мм фанерка была сломана. Знакомый у меня педантичный, судя по тому что единственная его претензия была про то что китаец зажал масляный ниппель от гайки, все остальное было хорошо.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Привод оси Z.

Сообщение VitDagger » 06 май 2017, 17:25

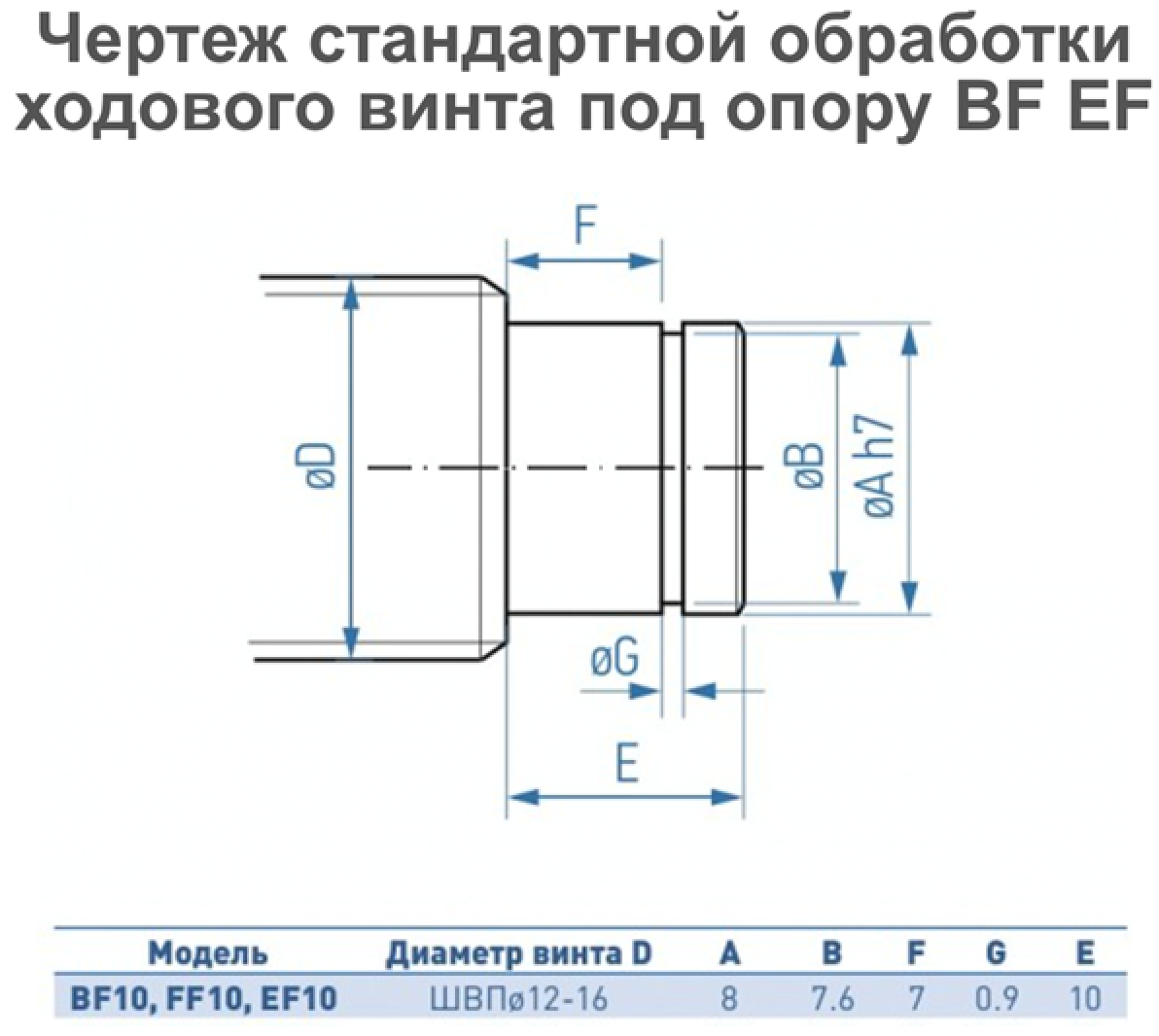

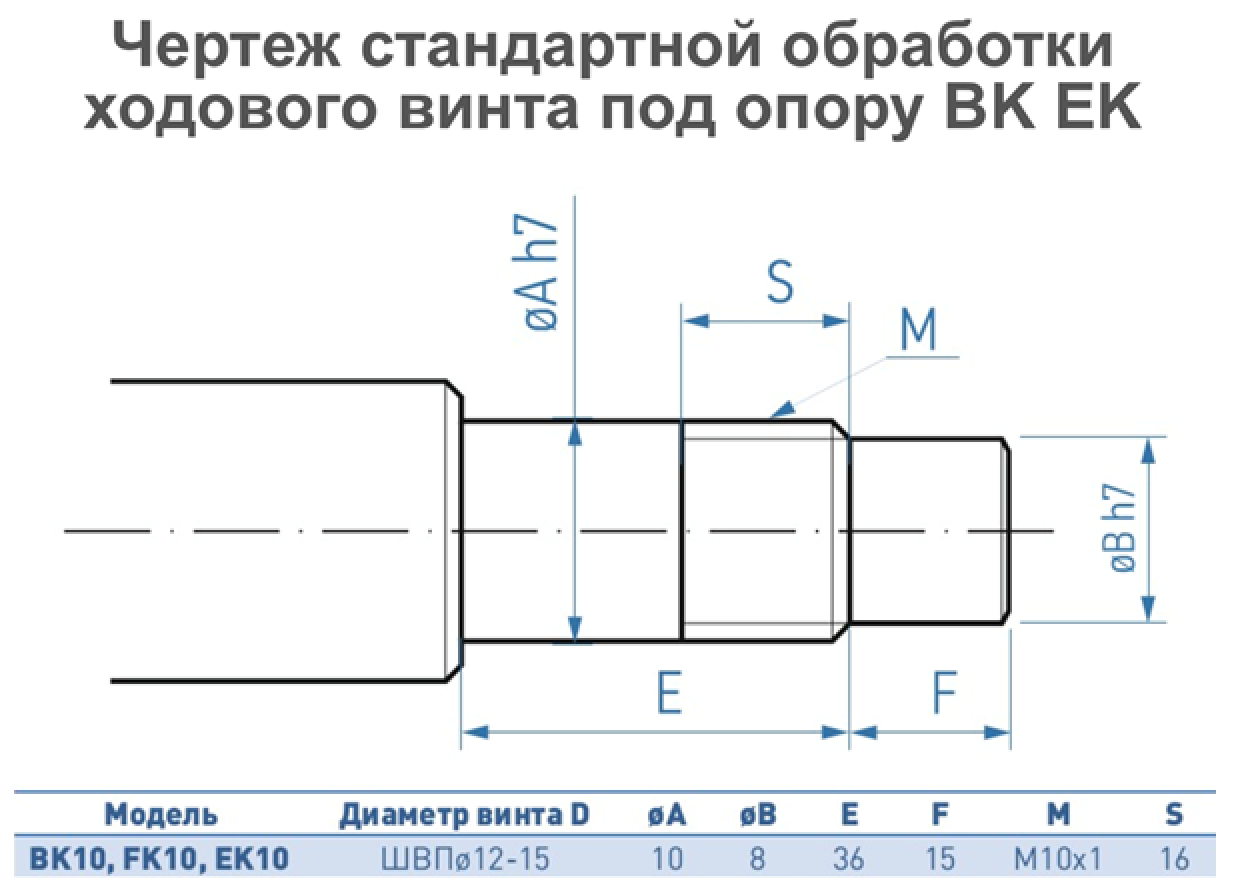

Я правильно понимаю, что в принципе можно эти чертежи китайцу и отдать?
Снимок экрана 2017-04-28 в 15.15.14.png

Снимок экрана 2017-04-28 в 15.15.00.png

Сверху на 1 конце подшипник глухой, снизу один сквозной и следом шестерня для ремня https://ru.aliexpress.com/item/3D-print ... 26884.html с внутренним диаметром 8мм. Вроде бы всё как раз так и есть?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей
