Сборка и настройка дельта-принтера Rostock MAX

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Сборка и настройка дельта-принтера Rostock MAX

Сообщение Darkwolf » 30 сен 2013, 20:14

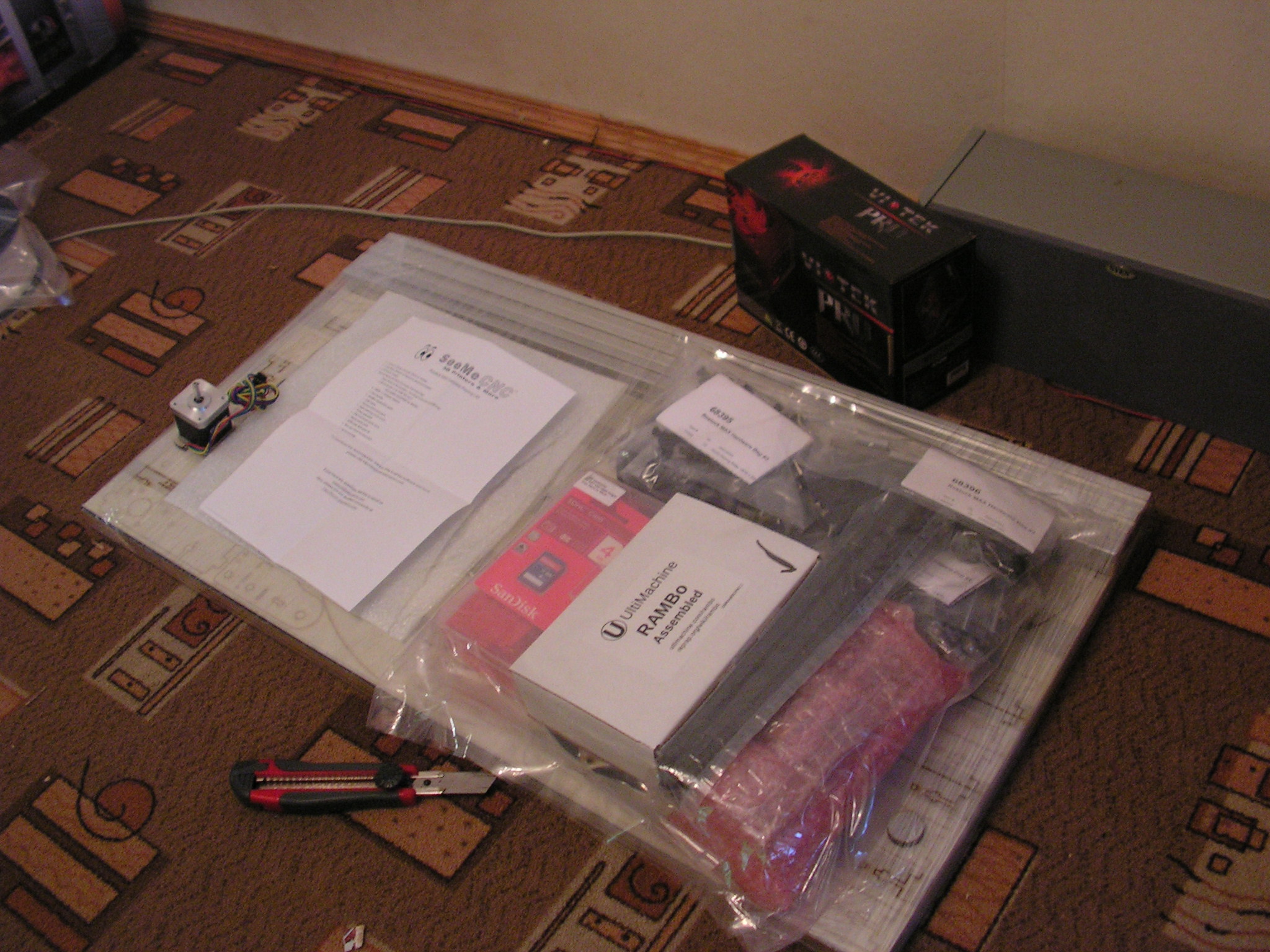

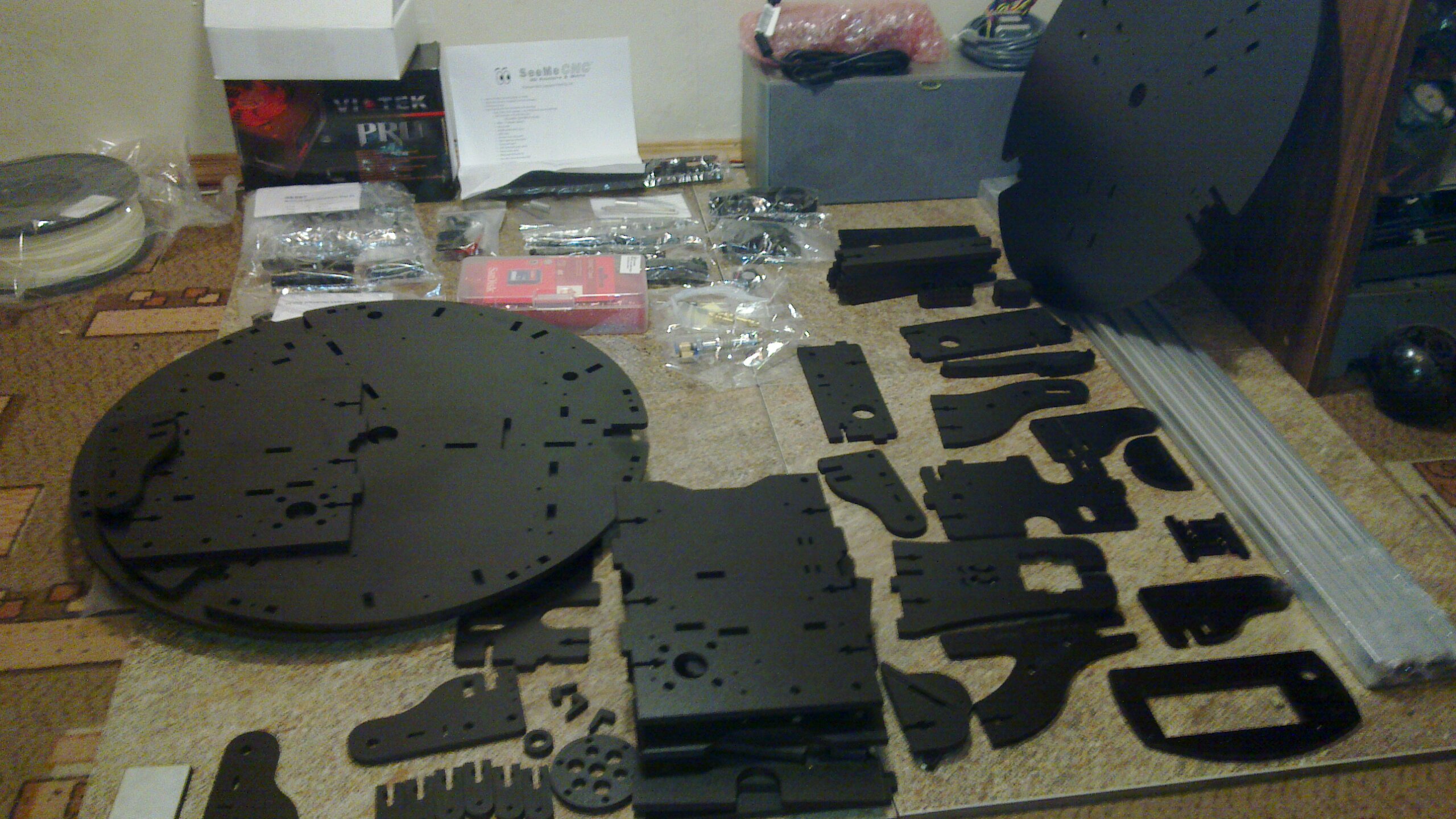

Сегодня наконец-то получил посылку с принтером! ) Внутри находился вот такой конструктор. Сейчас сижу выколупываю детали из лазерной раскройки. Очень медитативное занятие, доложу я вам, не для нервных ))) Сюда буду выкладывать этапы сборки и настройки, если кому интересно
Вложения
Darkwolf

Сообщения: 49
Зарегистрирован: 14 сен 2013, 11:57
Откуда: Беларусь, Минск
Skype: Darkwolfus
прог. языки: C++, Java

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение nikko » 30 сен 2013, 22:57

Конечно интересно. Заказывался на родном - http://shop.seemecnc.com/ ? Во сколько обошлось вместе с доставкой и сколько времени ехало это чудо?
Engineer (Prusa i3) Arduino + RAMPS v1.4
Аватара пользователя
nikko

Сообщения: 17
Зарегистрирован: 25 июн 2013, 15:09
Откуда: Саратов
Skype: nikoliusv
ФИО: Николай

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение Darkwolf » 30 сен 2013, 23:27

Да, заказывал сразу от них, плюс килограмм АБС, плюс дополнительный шаговик и три сопла. За все отдал 1096 уе плюс доставка в районе 200 уе. Из магазина выслали 10 сентября, в Москве посылка была 25-го, в Минске забрал сегодня (30-го). Оплачивал визой.

Добавлено спустя 2 минуты 47 секунд:
Могло бы быть и быстрее, если бы перевозчик не затупил на одном из этапов (до Москвы в районе 10 дней у них)
Вложения
Darkwolf

Сообщения: 49
Зарегистрирован: 14 сен 2013, 11:57
Откуда: Беларусь, Минск
Skype: Darkwolfus
прог. языки: C++, Java

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение Darkwolf » 01 окт 2013, 23:15

Собрал за сегодня основу (тумбочку) и выставил опоры. Буржуйская инструкция по сборке на 196 листах и я сейчас на 35 странице........... Инструкция местами врет, иногда непонятно чего от тебя хотят, потому что можно понять двояко, а собирается по разному и с разным результатом. Уже нашел пару ошибок, надо будем отписаться разрабам. По поводу конструкции: надежная, явно не одноразовая, в смысле, что при крайней необходимости аппарат можно разобрать и снова собрать без появления люфтов: все входит плотно, очень четко подогнано. Везде используются гайки с нейлоновыми вкладышами (у меня их еще миллион штук в запасе, не пойму, куда столько нужно будет вкрутить, ах да, только 35 страница..)Похоже, что производитель постоянно улучшает конструкцию, в инструкции шпульки пластиковые, а на деле--уже металл, плюс разные сорта винтов (не те головки, что в инструкции, там шестигранник--а на деле проактически везде крест)
Вложения
с опорами

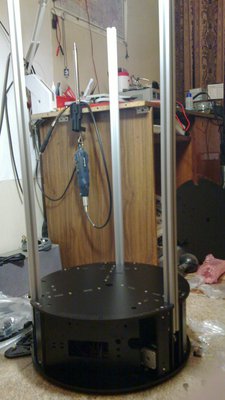

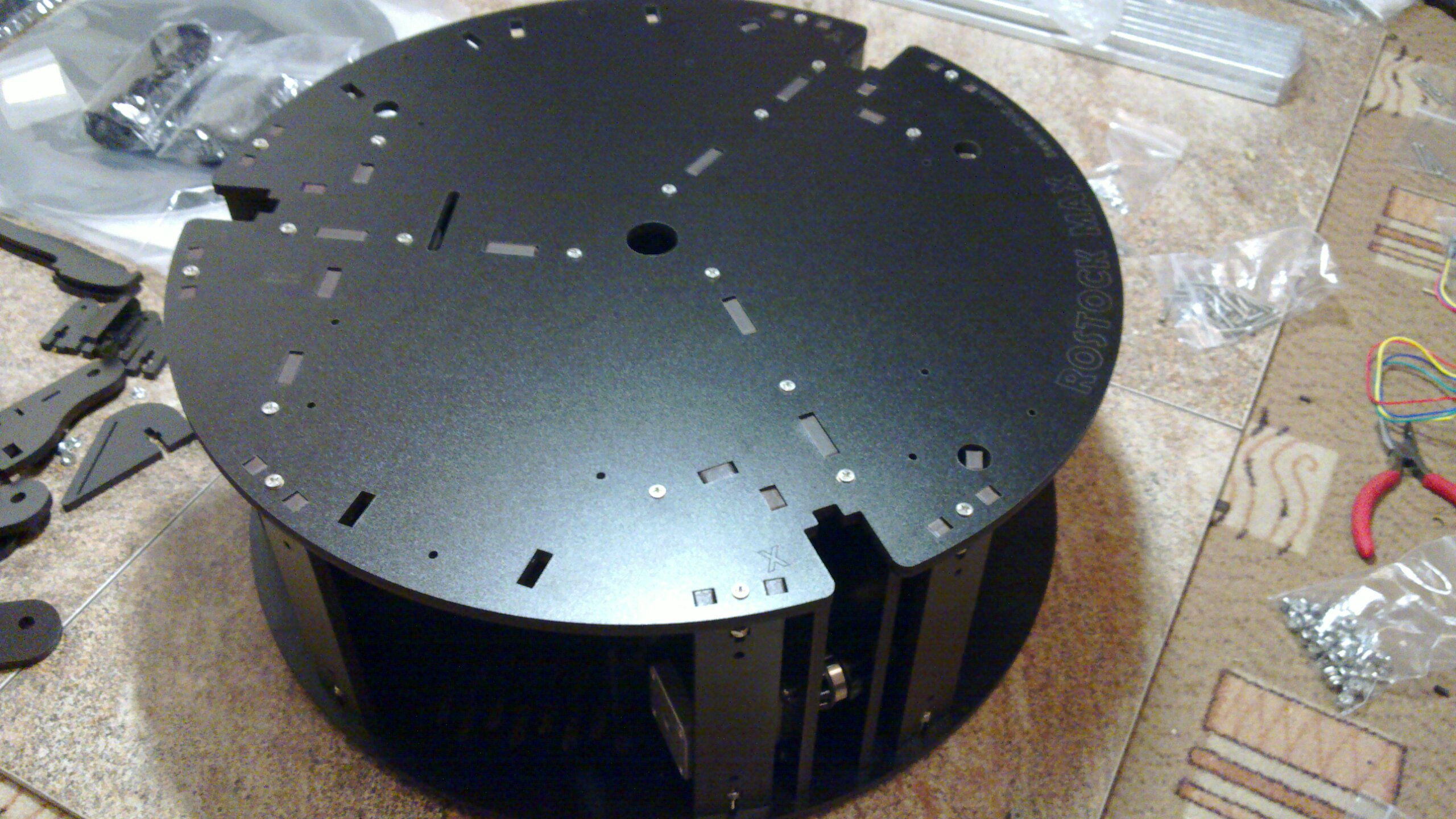

общий вид
веутреннее устройство тумбочки
Darkwolf

Сообщения: 49
Зарегистрирован: 14 сен 2013, 11:57
Откуда: Беларусь, Минск
Skype: Darkwolfus
прог. языки: C++, Java

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение faeton13 » 02 окт 2013, 12:28

нагородили они конечно знатно.
как дела с таможней прошли7 )
поздравляю очережного дельтавода в РБ )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение mifjlz » 03 окт 2013, 16:53

Очень интересно, мне было лень сделать такой обзор. Покупал такой же только белый. Эм... печать на нем пока получается плохо, но это только потому, что я плохо разбираюсь в программах "нарезки". Буду следить за прогрессом.
mifjlz

Сообщения: 2
Зарегистрирован: 03 окт 2013, 16:46

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение Darkwolf » 06 окт 2013, 01:53

Вчера закончил сборку, сегодня весь день возился с настройкой. Прикрепляю результаты первого и второго принтов. Первый принт у меня банально отклеился в процессе печати. Я, в принципе, ожидал подобного, потому что печатал сразу на стекло с температурой стола 85 градусов. После чего я увидел, что есть более новая прошивка, залил ее и повторил печать, но уже на лак для волос. Однако на стенках модели появилась странная рябь (( Исходя из того, что все условия печати были идентичны, кроме прошивки--нужно искать причины этих волн в настройках... Кстати стол греется медленно, до 87 градусов за 20 минут, выше не идет, когда печатал второй кубик--положил на стол обычное полотенце--стол нагрелся за 10 минут, но выше полез все так же по чайной ложке в час. В принципе на 90 градусах с лаком--держится, попозже попробую на объекте покрупнее. Есть еще один странный косяк (см видео, начинается со второй секунды): В определенные моменты голова сильно и кратковременнор дергается, причем дергается действительно сильно со стуком, периодами, видимо, тоже программное, может кто-нибудь подсказать, чем вызвано? Теперь немножко о сборке (позже напишу подробнее): инструкция в некоторых местах нелогична, некоторые процессы сборки перепутаны в очередности, если их поставить в другой последовательности--сборка будет легче. Несколько деталей пришлось допиливать наждачкой, что привело к необходимости поставить шайбочку в шарнир одной из "рук". Кстати, позиционируя свой набор как фулл кит, производитель не удосужился укомплектовать набор хоть какими-то изоляторами для ножек резисторов-нагревателей хотэнда, а также зажимами для них же для подсоединения к проводам (на припое не будет держаться), в итоге сборка головы превратилась в квест "из овна и палок", который был успешно пройден с помощью термостойкого герметика и пары распотрошенных разъемов ))
ссылка на видео: http://www.youtube.com/watch?v=N0ksHsp4 ... e=youtu.be

Добавлено спустя 2 минуты 9 секунд:
кстати слой 0,2 мм, сопло 0,5. Сейчас попробую 0,35 поставить )
Вложения

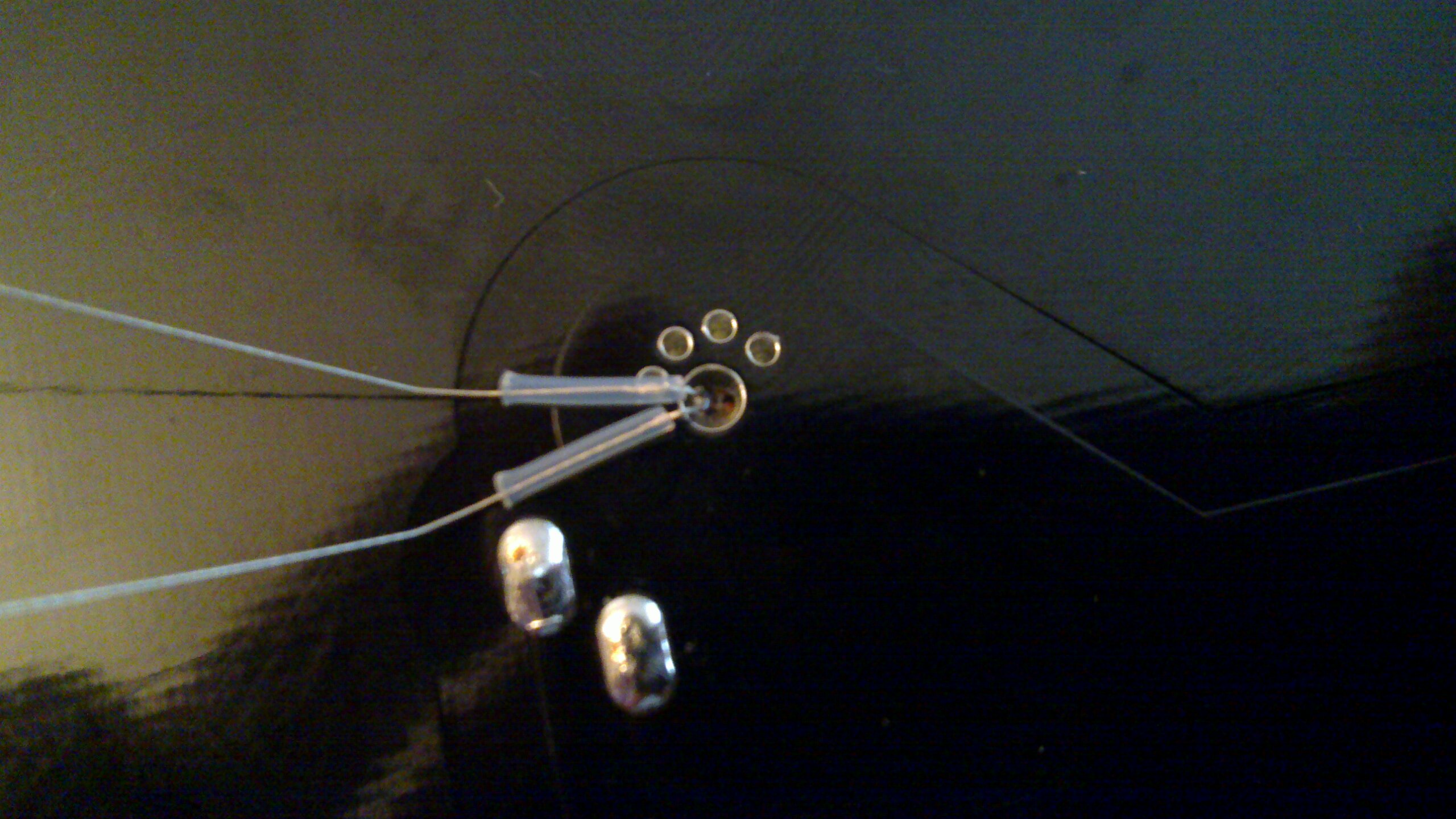

интересно, кто додумался металлизировать место посадки термистора в столе?

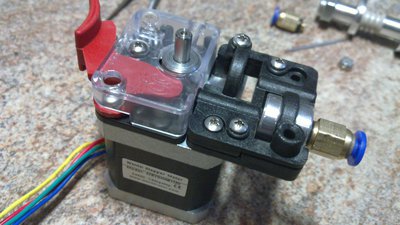

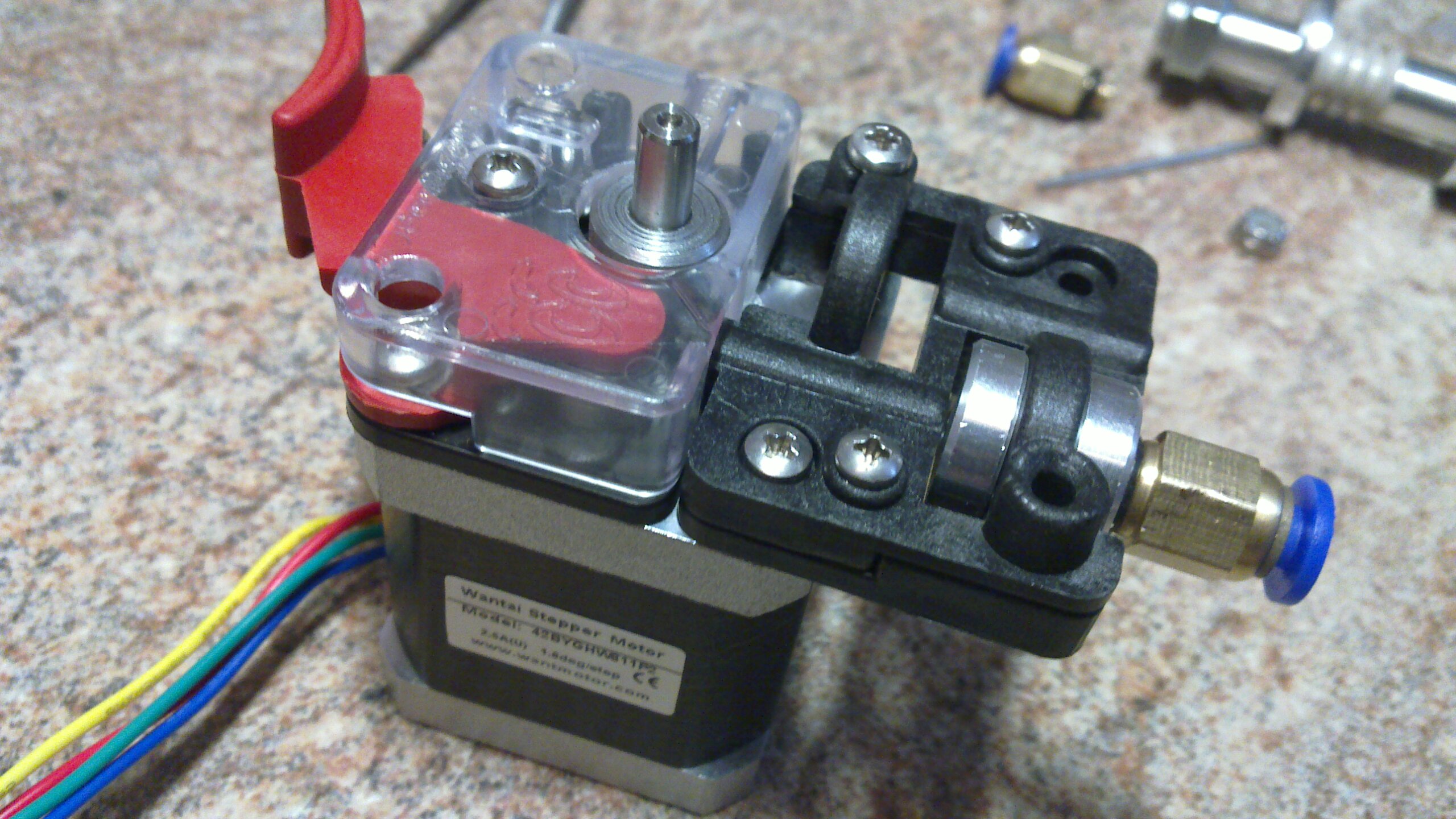

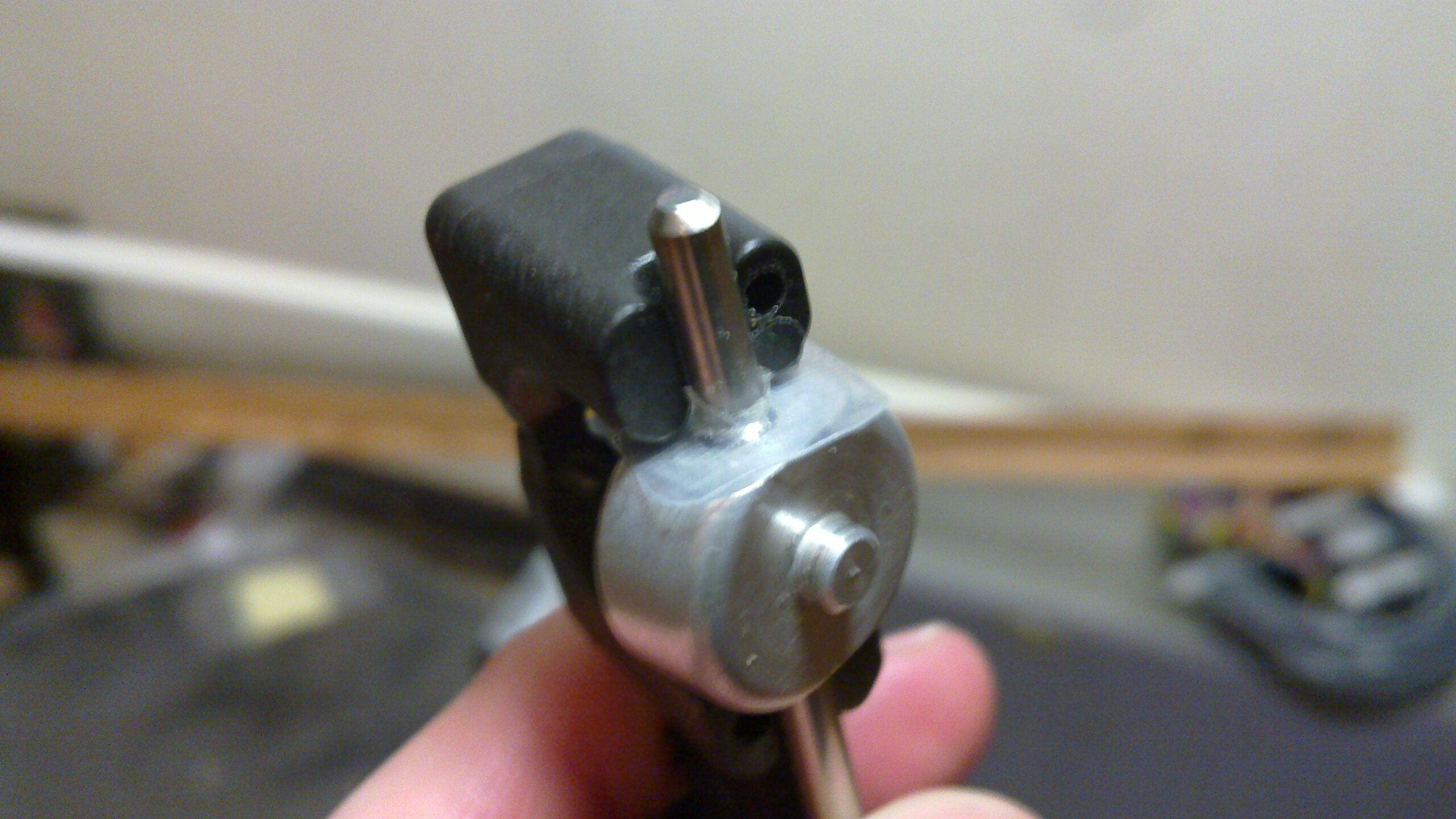

экструдер в сборе

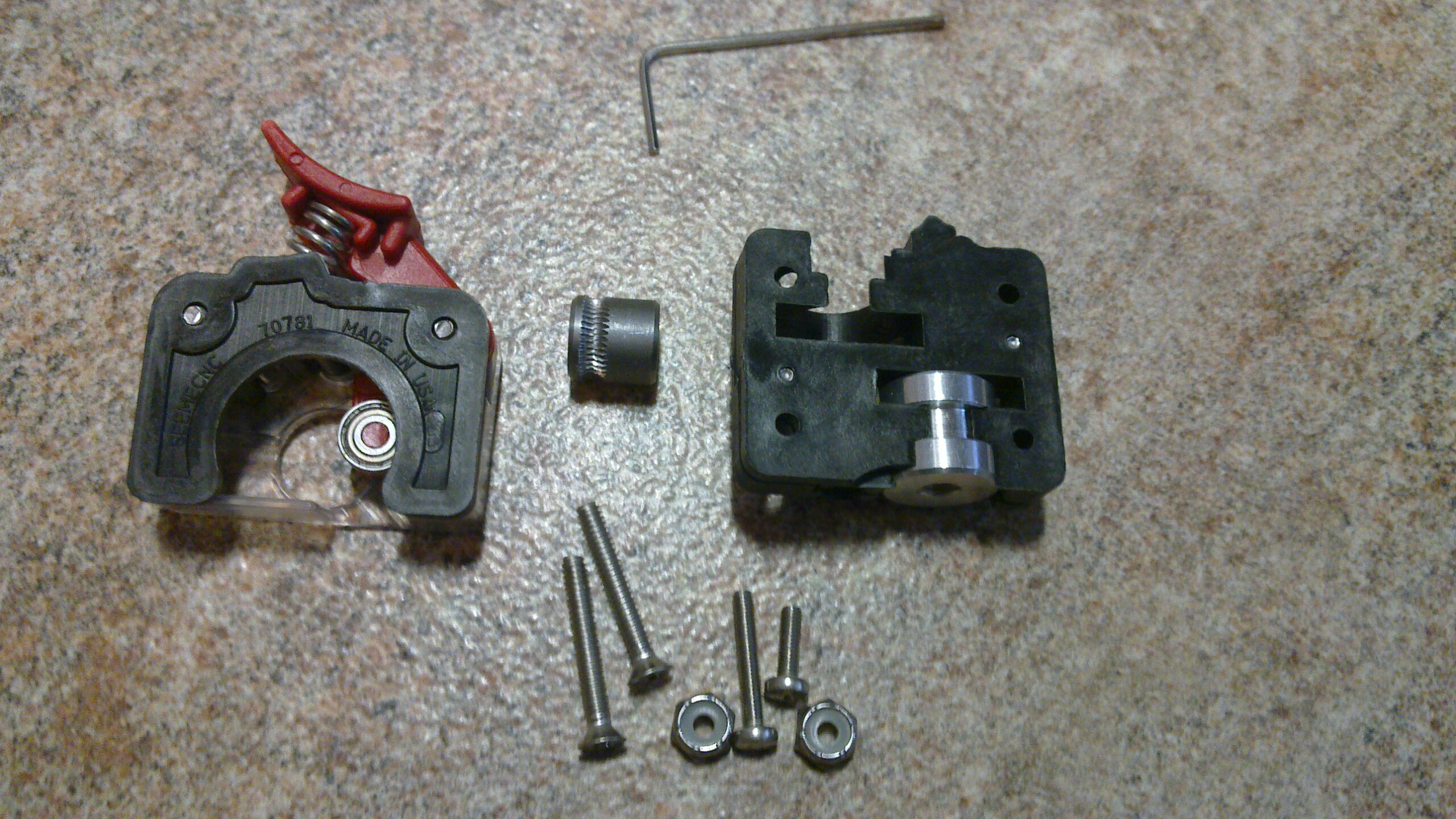

детали экструдера
выпилил )

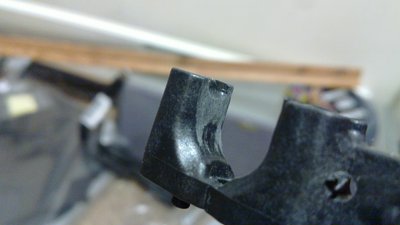

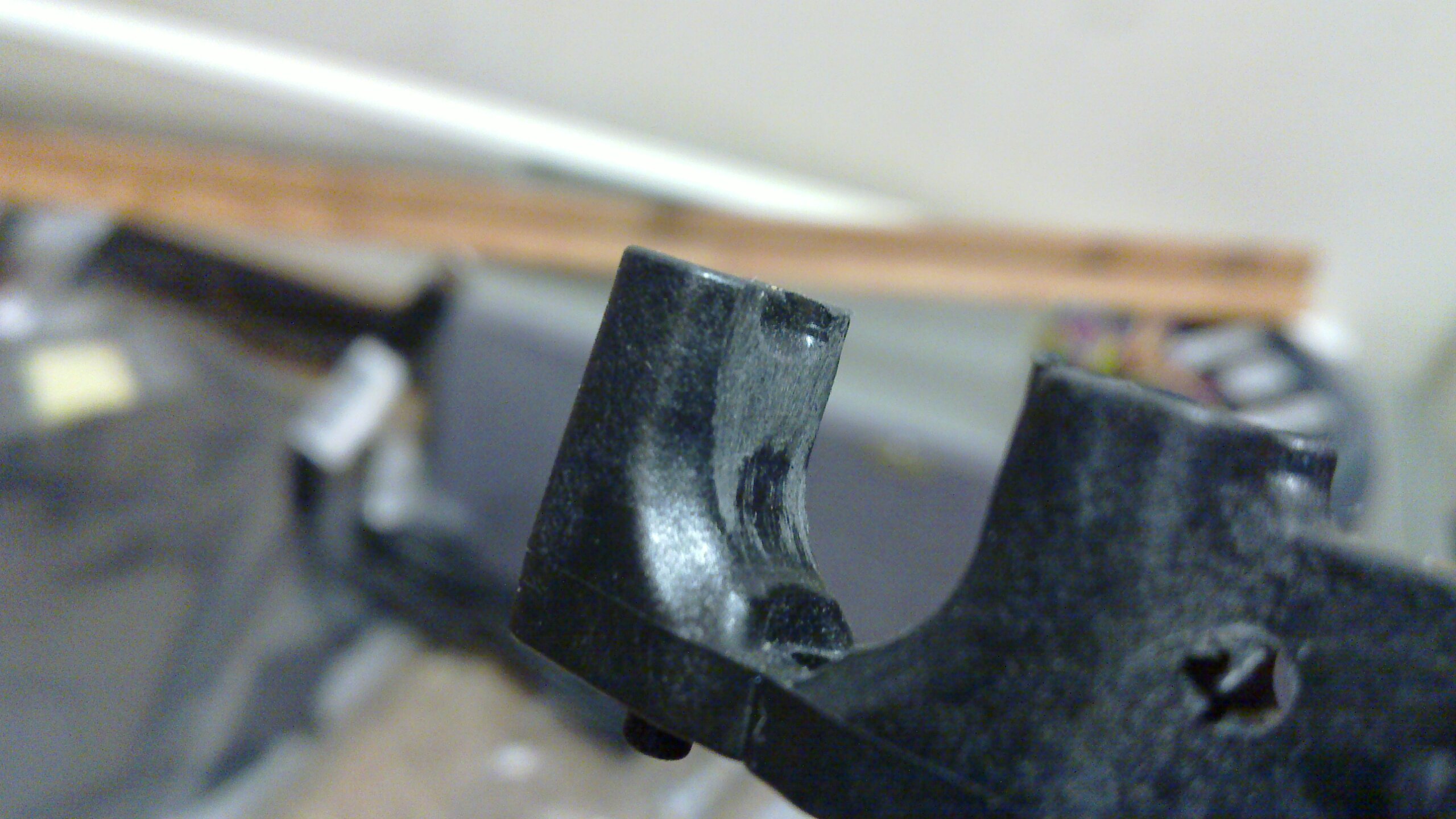

нужно "пилить"

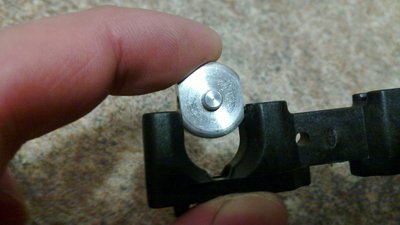

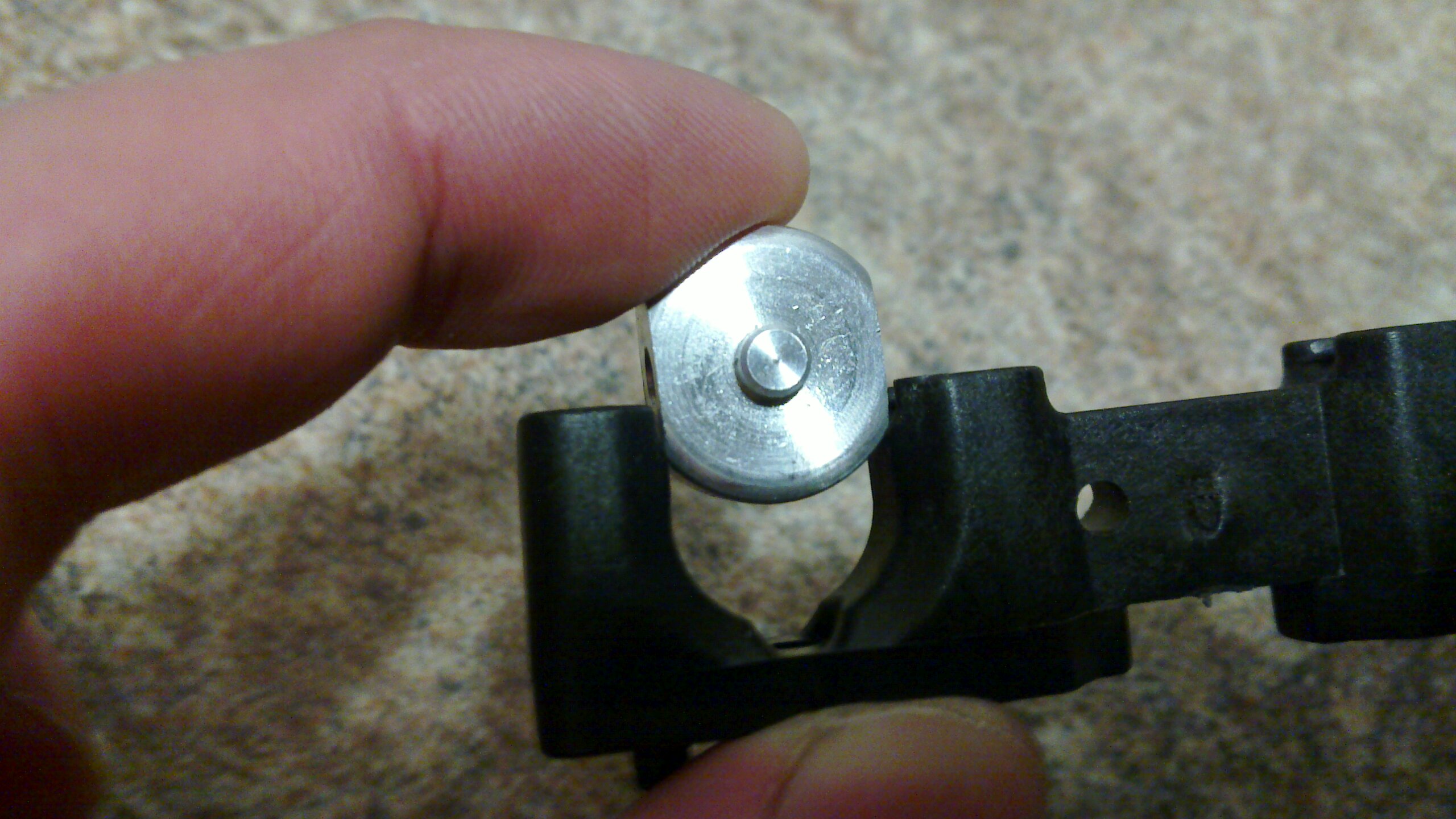

шайбочка %)

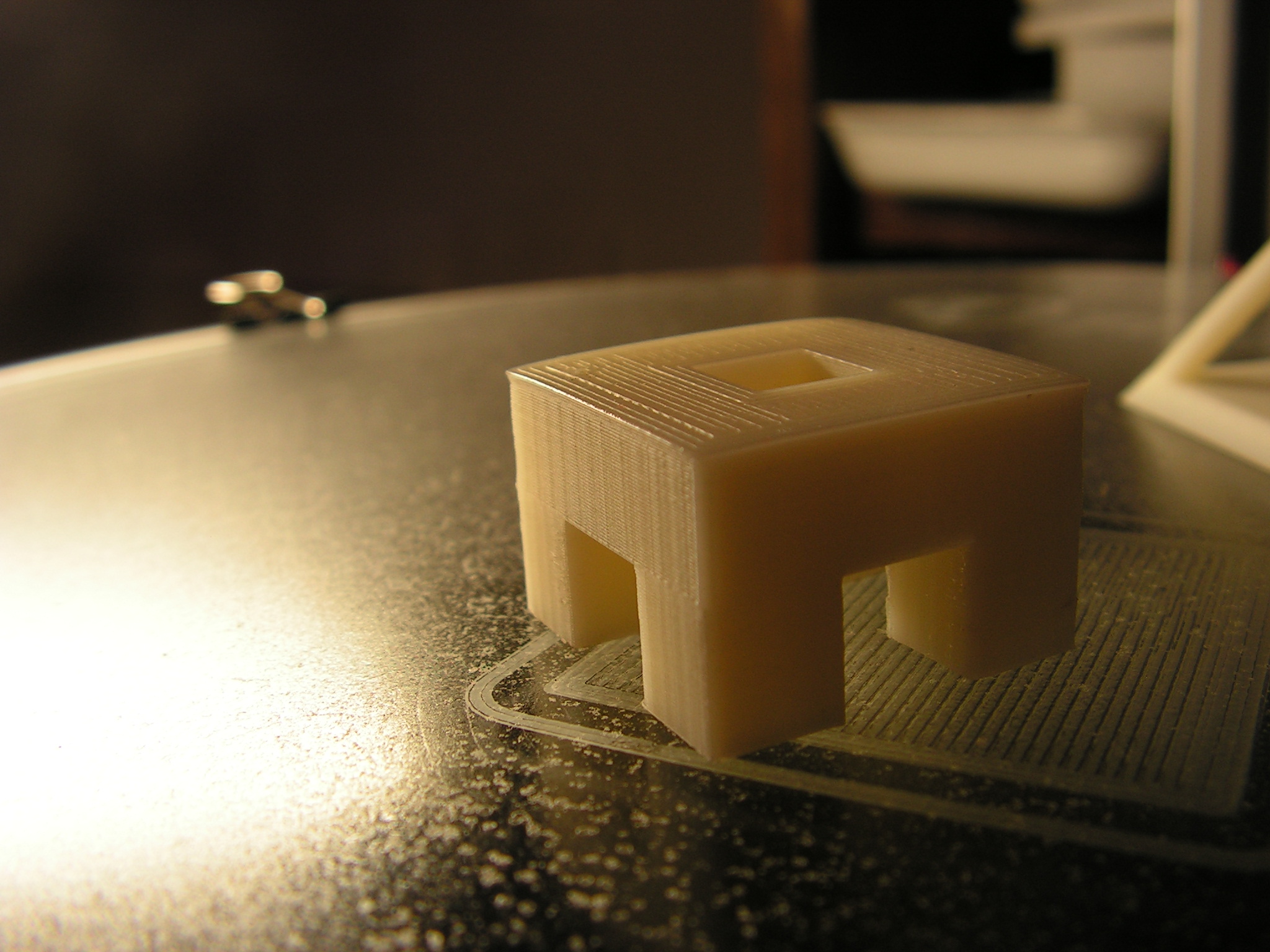

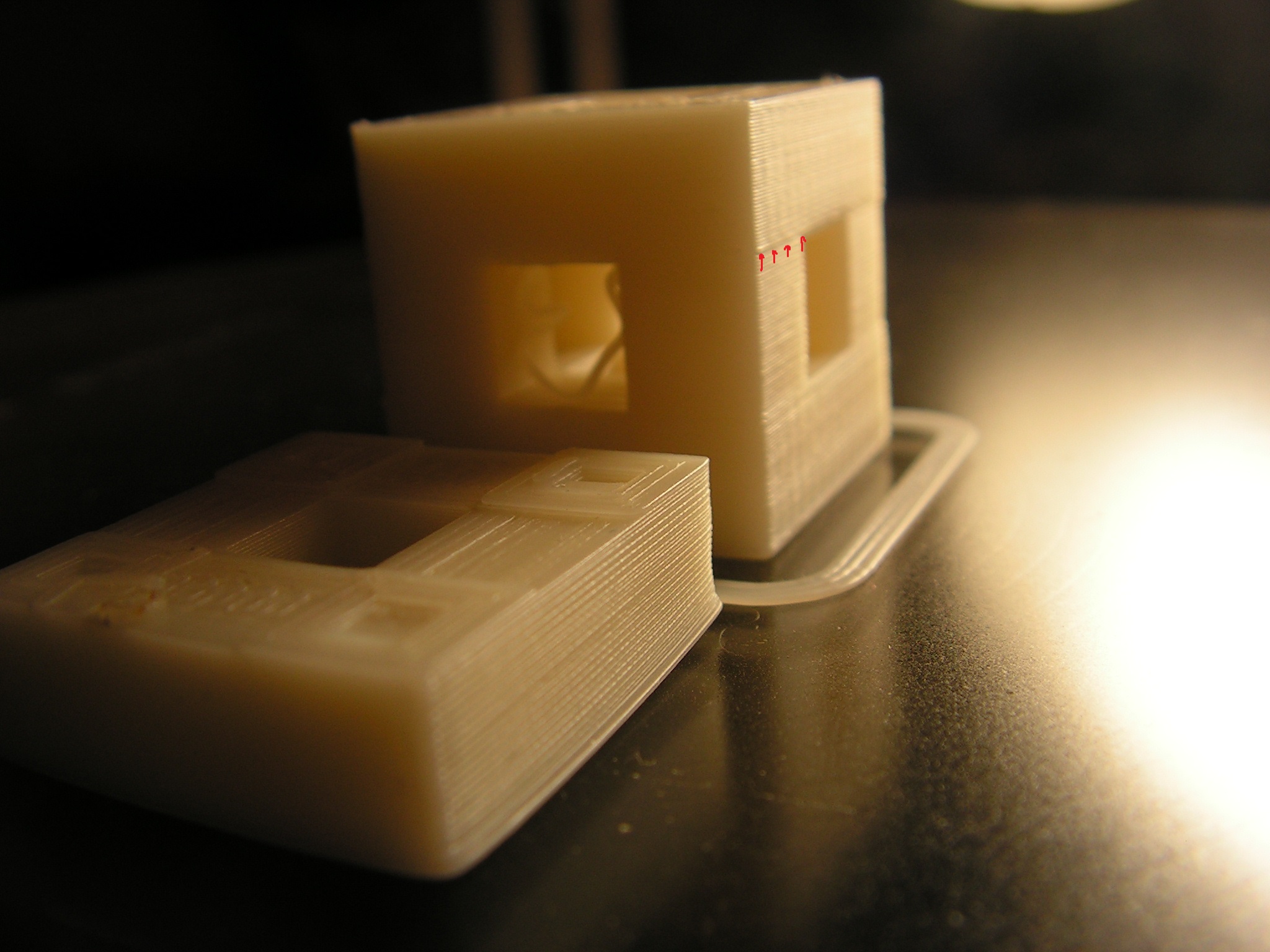

почти хорошо, но нужно найти причину "волн"
крупнее. Мостик обвалился ((

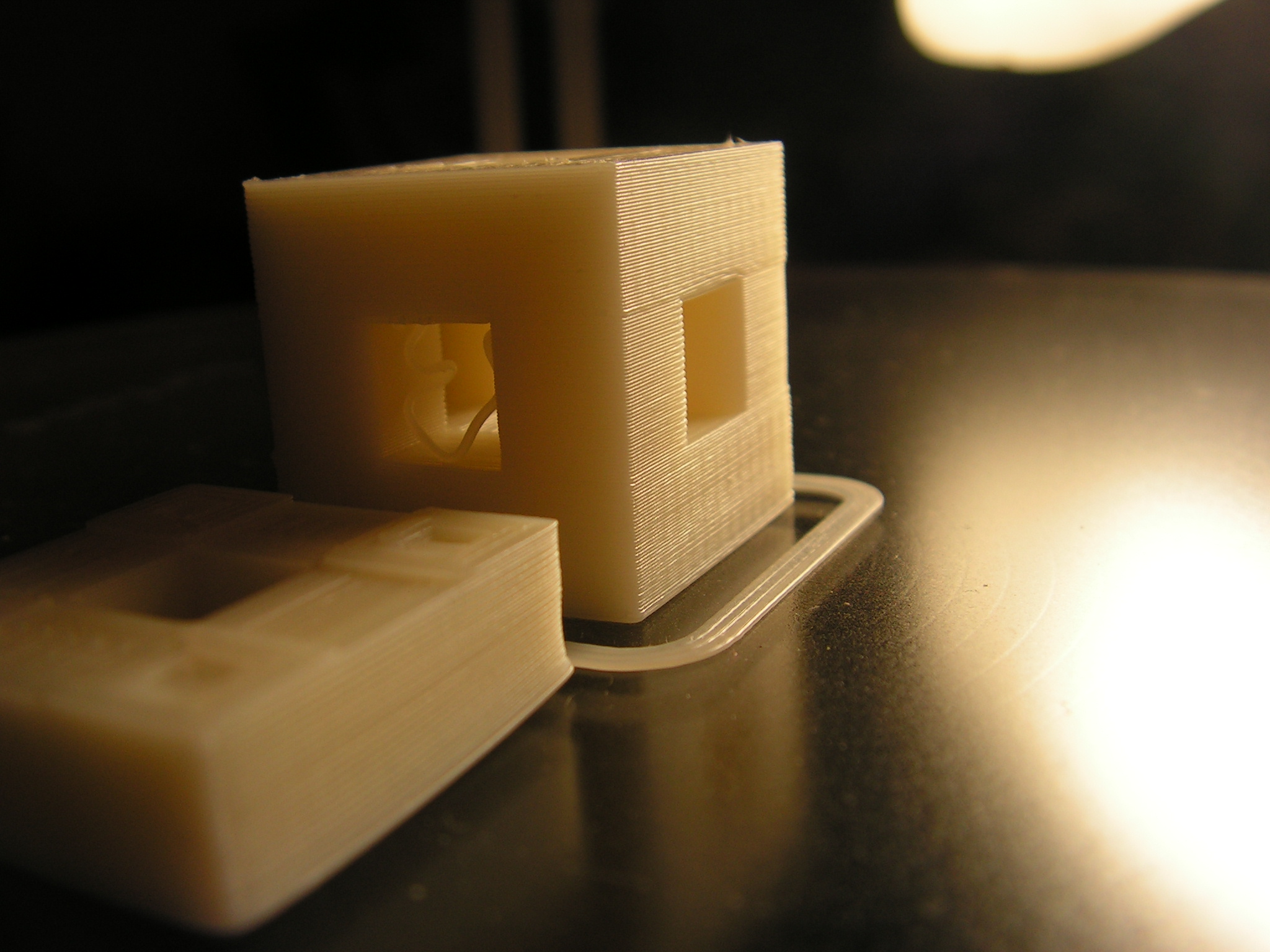

волнистость на втором образце печати, появилась после обновления прошивки
Darkwolf

Сообщения: 49
Зарегистрирован: 14 сен 2013, 11:57
Откуда: Беларусь, Минск
Skype: Darkwolfus
прог. языки: C++, Java

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение setar » 06 окт 2013, 04:27

тут "волны" осуждаются forum107/topic13418.html
Аватара пользователя
setar
Site Admin

Сообщения: 9918
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение AKlion » 06 окт 2013, 04:32

Те волны совсем другого характера.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 480
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение Darkwolf » 06 окт 2013, 04:46

setar писал(а):тут "волны" осуждаются forum107/topic13418.html
там "механические" волны, а у меня--программные. На первом образце на старой прошивке--все гладко, а после обновления прошивки, сразу был напечатан второй образец и вот, появились волны
Darkwolf

Сообщения: 49
Зарегистрирован: 14 сен 2013, 11:57
Откуда: Беларусь, Минск
Skype: Darkwolfus
прог. языки: C++, Java

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение Darkwolf » 08 окт 2013, 00:59

учусь потихоньку печатать, настраиваю. Сейчас разбираюсь с парой проблем: деформация первого слоя и неверные вертикальные размеры, по Х\Y линейные размеры верны (фото со ступенями по 1 мм высотой, высота ступенек гуляет, однако стороны квадраты верные--ровно 5Х5 см).
Вложения

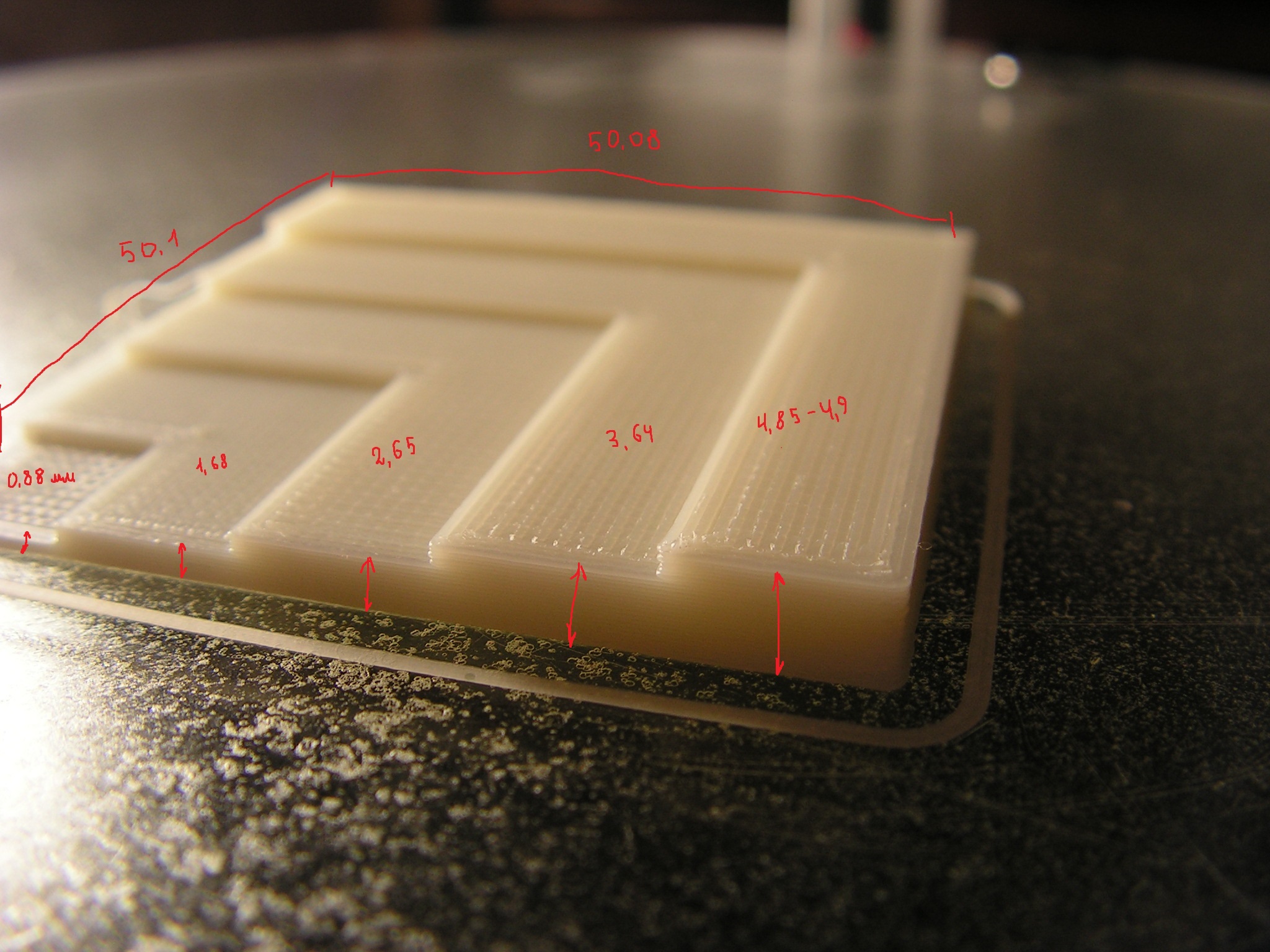

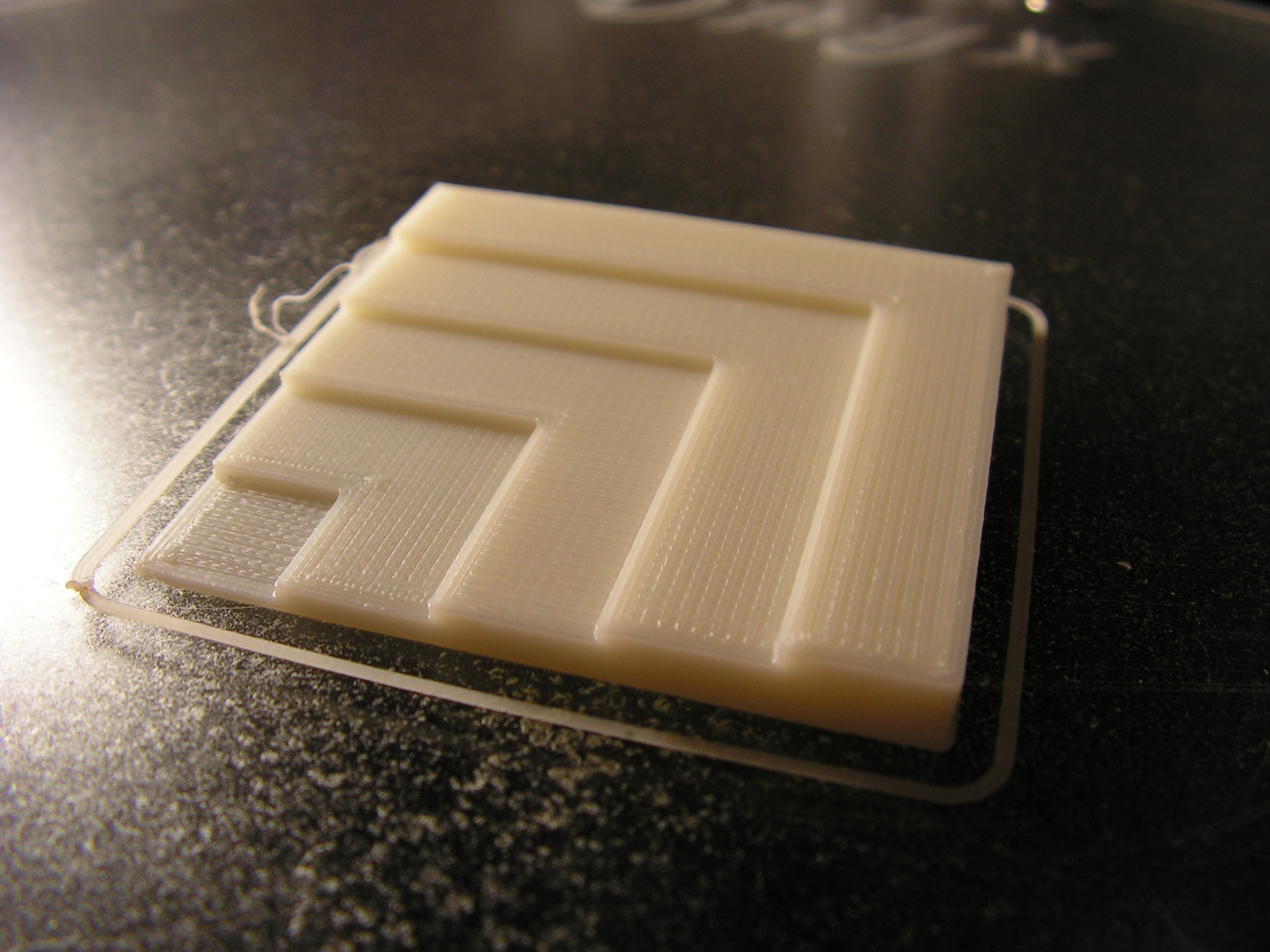

беда с размерами по вертикали (((

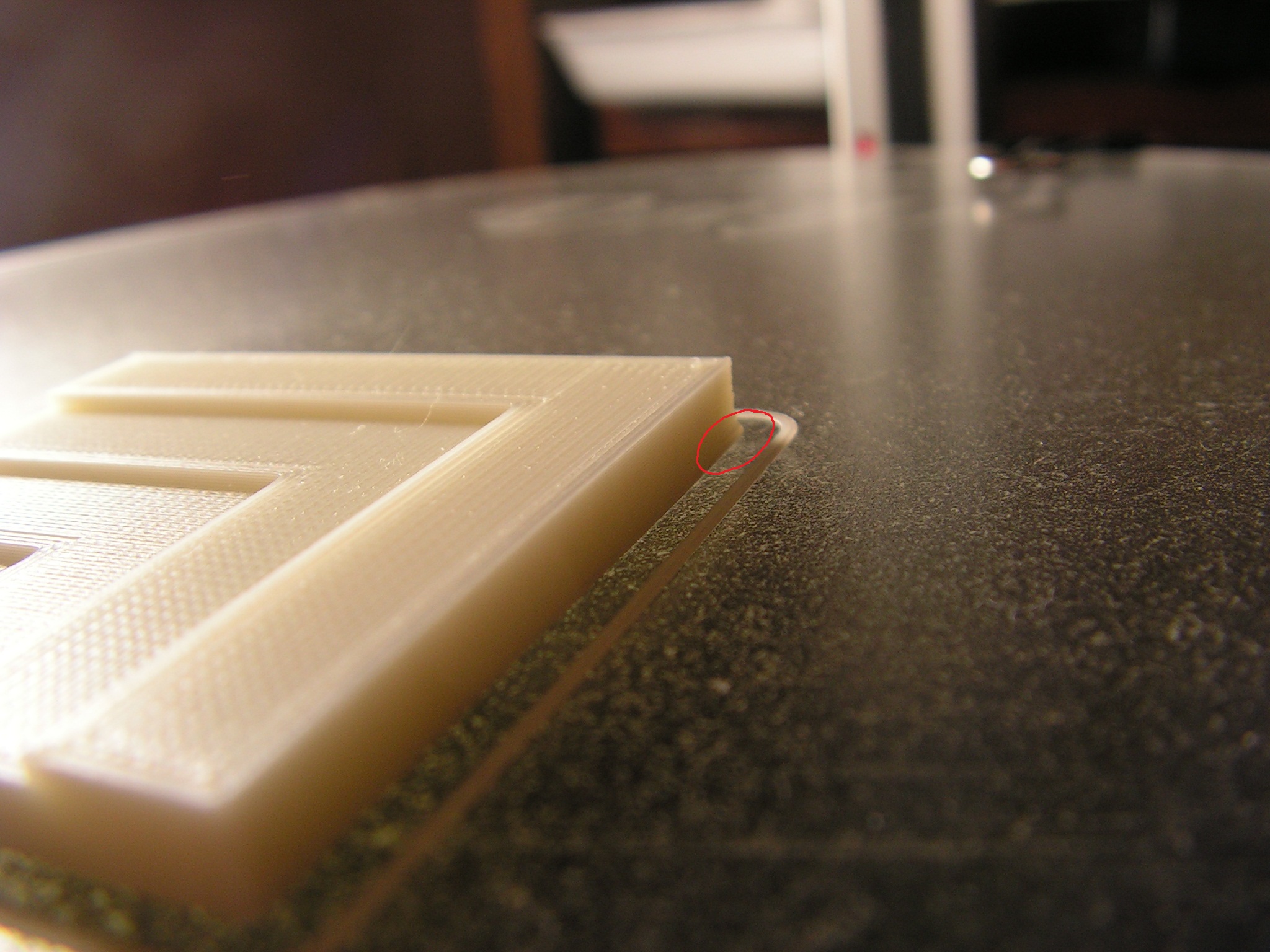

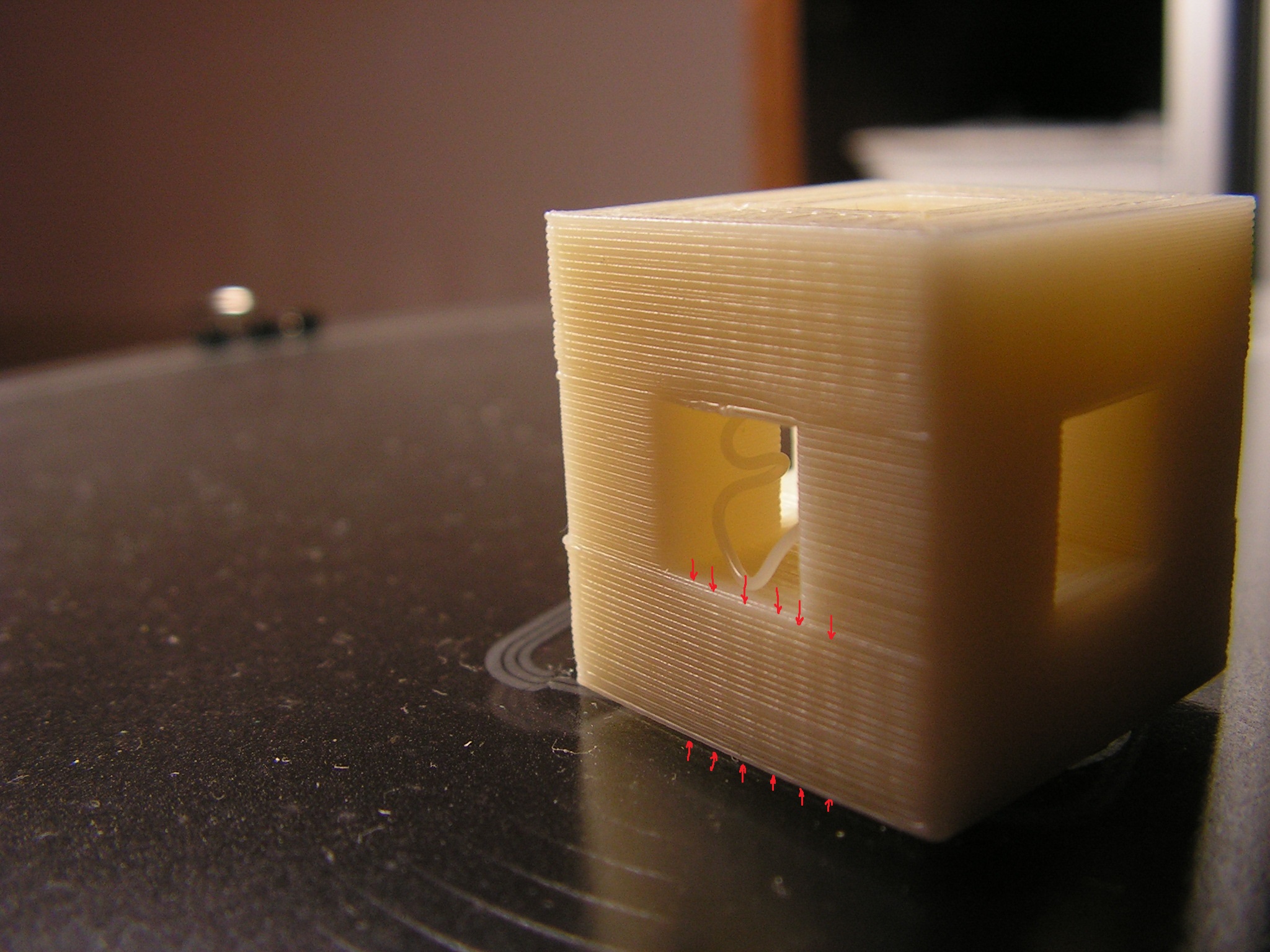

первый слой плющит (
слой 0,1 мм, все тот же "звон"
тест на геометрию
Тест на ретракт
Darkwolf

Сообщения: 49
Зарегистрирован: 14 сен 2013, 11:57
Откуда: Беларусь, Минск
Skype: Darkwolfus
прог. языки: C++, Java

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение karabas2011 » 08 окт 2013, 02:07

Пирамидку с обдувом печатал? На какой скорости?


также зажимами для них же для подсоединения к проводам (на припое не будет держаться),
с чего вдруг на припое не будут держаться? там хвосты обычно сантиметра по 4 - прекрасно всё держится.
karabas2011

Сообщения: 1594
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение Darkwolf » 08 окт 2013, 02:36

пирамидка без обдува, пока обдувом еще вообще не заморачивался. Скорость 30
Darkwolf

Сообщения: 49
Зарегистрирован: 14 сен 2013, 11:57
Откуда: Беларусь, Минск
Skype: Darkwolfus
прог. языки: C++, Java

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение mifjlz » 08 окт 2013, 15:41

Добрый день. Первый слой на мой взгляд страдает из-за калибровки, похоже сопло слишком низко опущено. Если поднять выше есть вероятность что материал будит плохо приставать к поверхности, если проблема только с первым слоем то не стал бы на вашем месте заморачиваться. К стати, не плохо получается на бумаге опрысканной лаком для волос(Обычная самоклеющаяся формата А4) держится даже при температуре 50-60.

Добавлено спустя 4 минуты 31 секунду:
Еще есть вероятность сплющивания первых слоев из-за непосредственно нагрева подложки, что то вроде "растекание". Это особенно сильно проявляется при печати ПЛА с подогревом (пробовал как :)) слои повыше уже не прогреваются подложкой и по этому не деформируются так.
mifjlz

Сообщения: 2
Зарегистрирован: 03 окт 2013, 16:46

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение faeton13 » 08 окт 2013, 23:33

Darkwolf писал(а):учусь потихоньку печатать, настраиваю. Сейчас разбираюсь с парой проблем: деформация первого слоя и неверные вертикальные размеры, по Х\Y линейные размеры верны (фото со ступенями по 1 мм высотой, высота ступенек гуляет, однако стороны квадраты верные--ровно 5Х5 см).

нуя бы такое гуляние по размерам скорее бы валил на несоразмерность высоты слоя печати - высоте ступенек. гдето слайсер делает 2 слоя где-то ни одного.
модельку можно?
а пирамидка замечательно получилась. может мне попробовать ее медленно печатать ? )
