"звон" при печати

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: "звон" при печати

Сообщение sagri » 26 мар 2014, 20:21

Попробуй поменять шпули оси X и Y местами. Такое предположение что по оси Y шпуля кривая напечаталась.
sagri

Сообщения: 30
Зарегистрирован: 23 мар 2014, 00:27

Re: "звон" при печати

Сообщение Radus » 26 мар 2014, 20:34

icehardy писал(а):это может быть от раскачки стола
он как бы крутится
попробуй на маленькой скорости печатать

Куда уж меньше? всего 30 мм сек.
Как еще можно раскачку стола проверить? Напечатать деталь слева стола и справа стола, амплитуда раскачки по краям должна быть больше чем в центре ?

PS: Попробовал перевернуть ремень гладкой стороной - результат не изменился.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: "звон" при печати

Сообщение om2804 » 26 мар 2014, 21:07

Попробуй ослабить ремень
Попробуй поменять шпули местами.
У ме ня такое было на тросика с распечатонной шпулей, которая точно была овальная. Тросик был натянут как струна. Возможно и это дало перекос на ось двигателя
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: "звон" при печати

Сообщение Radus » 27 мар 2014, 08:39

Вчера весь вечер пытался определить в чем причина.
- проверил, ослабление или натягивание ремня - никак не влияет
- попробовал перевернуть ремень на Y, чтоб гладкой стороной по подшипнику - не помогло
- отрегулировал более точно расстояние между валами Y, чтоб подшипники не подклинивало - не помогло
- заменил драйвер на оси Y - тоже никаких изменений
поменять шпули местами еще не пробовал надо будет обязательно проверить.

Дальше... попробовал менять скорость и получилось вот что:
При скорости 30 мм сек эта рябь на оси Y, а ось Х гладкая
Увеличил до 45 мм сек, рябь на Y пропала но появилась теперь на оси X
Сделал 60 мм сек, на обеих осях пропала рябь, но теперь появились резонансы - звон на углах 90 градусов.

Такое впечатление, что рябь это резонанс частоты шагов ШД и скорости перемещения оси.

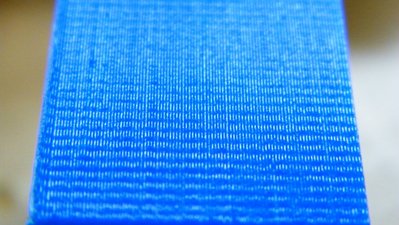

Вложения
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: "звон" при печати

Сообщение sagri » 27 мар 2014, 12:28

надо увеличивать жесткость конструкции
sagri

Сообщения: 30
Зарегистрирован: 23 мар 2014, 00:27

Re: "звон" при печати

Сообщение Radus » 27 мар 2014, 20:07

sagri писал(а):надо увеличивать жесткость конструкции

Все началось с того что я увеличил жесткость конструкции, сделал более массивное основание и появилась эта рябь !!!
http://www.thingiverse.com/thing:281239
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: "звон" при печати

Сообщение karabas2011 » 27 мар 2014, 21:51

icehardy писал(а):это может быть от раскачки стола
он как бы крутится
попробуй на маленькой скорости печатать

или подшипник какой то подклинивает

напечатай стенку в один проход и погляди на свет - волны это изменение подачи или вихляние головы?
скорость на период влияет?
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: "звон" при печати

Сообщение sagri » 28 мар 2014, 09:39

Если есть изменения от скорости то скорее всего вибрации от ШД передаются на каркас. И изза разных длин осей они и вибрируют на разных скоростях.
попробуй проложить резиновую прокладку (1мм) в месте соединения двигателя со шпильками.

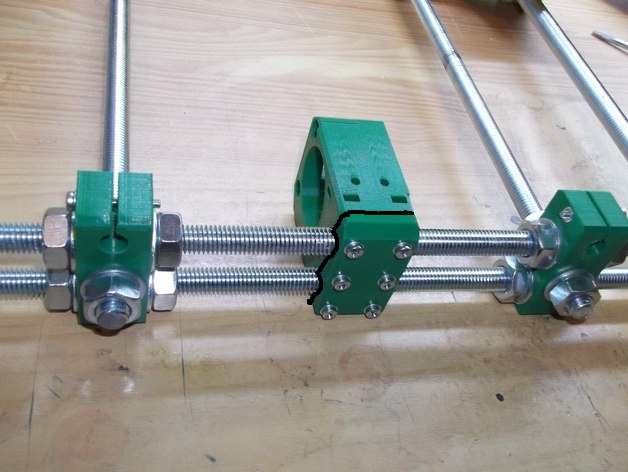

Вложения
sagri

Сообщения: 30
Зарегистрирован: 23 мар 2014, 00:27

Re: "звон" при печати

Сообщение Екатеринбуржец » 28 мар 2014, 20:15

Что удивительно - поднял скорость с 40 до 80 и почти пропал "звон"... Правда появились другие косяки которых при 40 не было. Например сдвинулись слои, но както странно, то есть стенка гдето внутри раздалась по длине на полмилиметра, один угол нормальный а второй с определенной высоты сдвинулся на полмиллиметра.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: "звон" при печати

Сообщение Radus » 29 мар 2014, 18:22

Екатеринбуржец писал(а):Что удивительно - поднял скорость с 40 до 80 и почти пропал "звон"... Правда появились другие косяки которых при 40 не было. Например сдвинулись слои, но както странно, то есть стенка гдето внутри раздалась по длине на полмилиметра, один угол нормальный а второй с определенной высоты сдвинулся на полмиллиметра.

Звон никуда не пропал просто волны растянулись в 2 раза по длине

Добавлено спустя 1 минуту 54 секунды:
А я кажется победил свои волны, поставил мотор на 400 шагов на Y и волны пропали.
Точней я думаю резонанс этот ушел в более низкую скорость.
Осталось победить эти волны по оси Х, там они на скорости 45 мм сек...

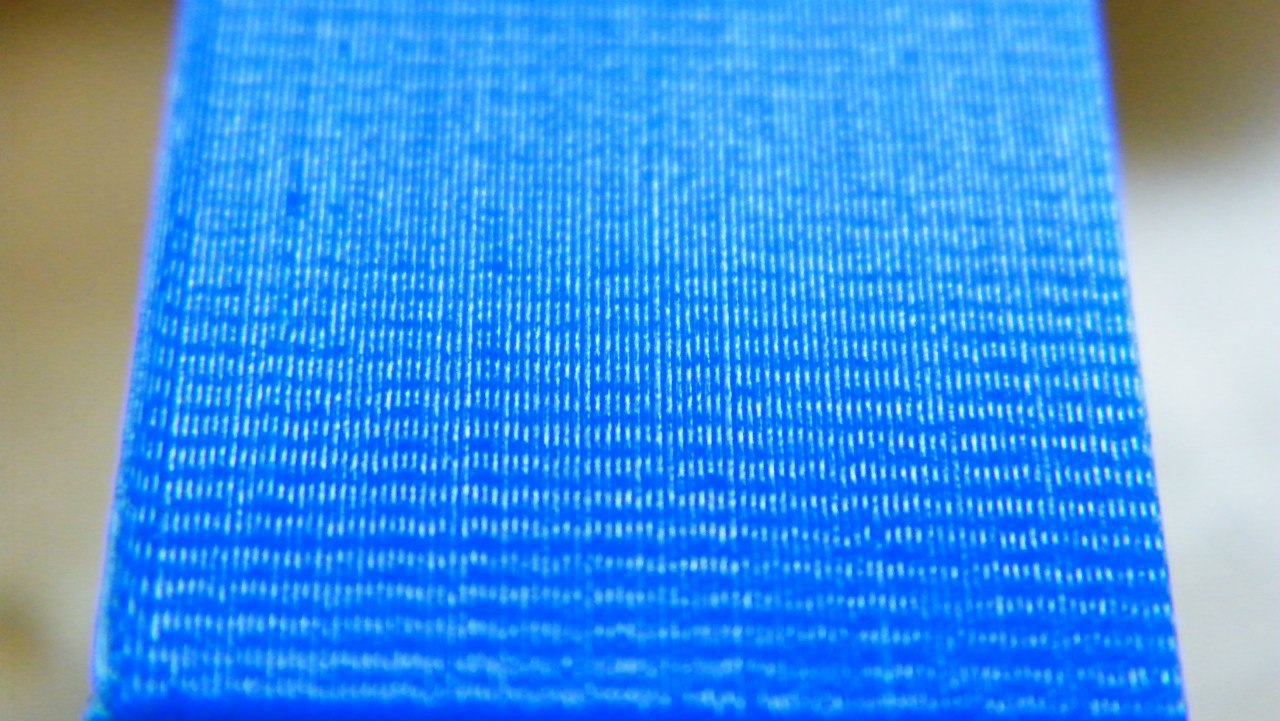

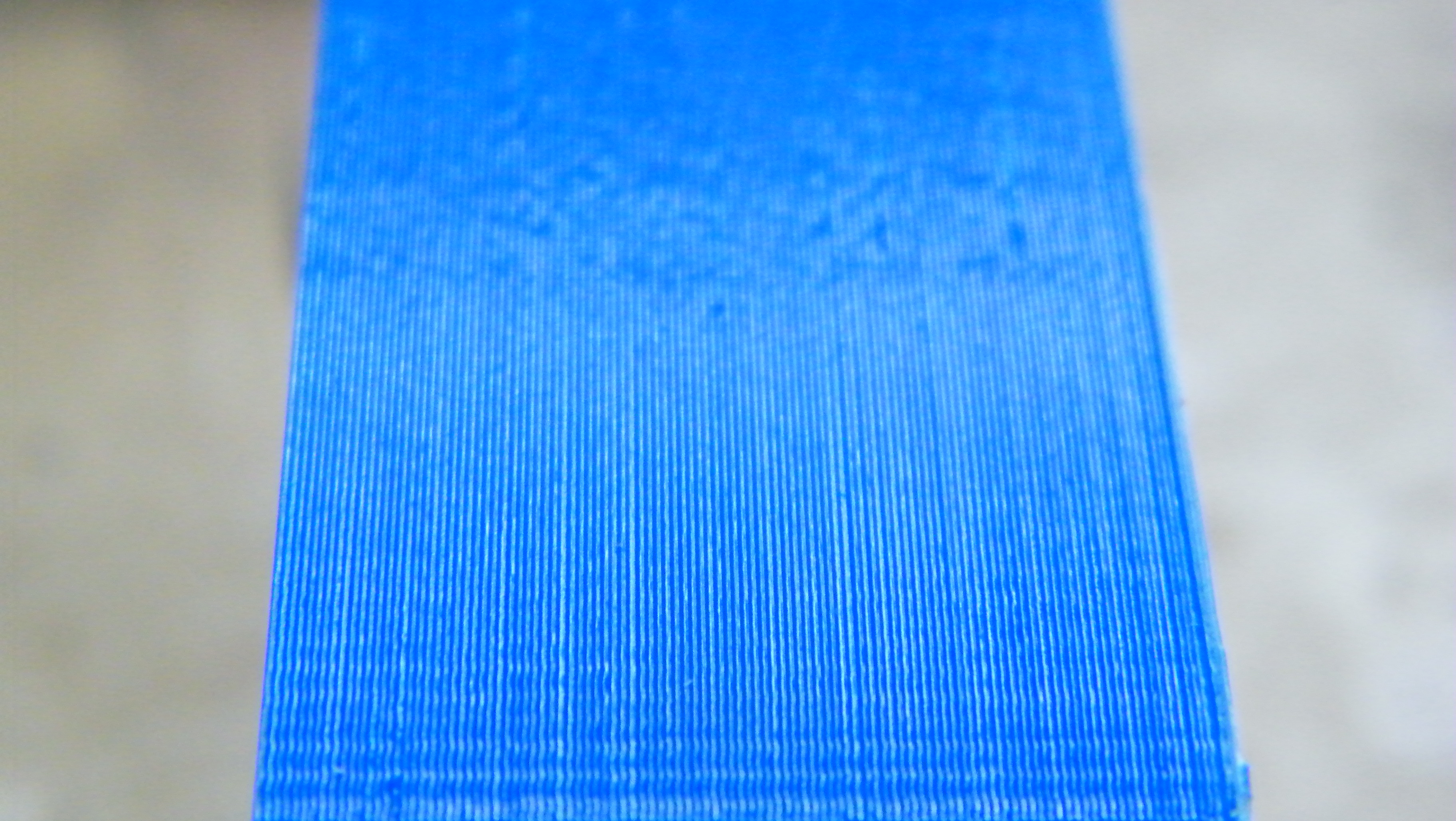

Вложения
2014-03-29 (2).JPG
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти
