Хочу сделать Prusa i3

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Хочу сделать Prusa i3

Сообщение Maxer » 13 июл 2015, 00:30

Фотки сделаю и выложу в понедельник вечером, если не сильноо поздно вернусь. Работа совсем не оставляет времени на занятие хобби)))

Кстати может, кто из Минска и может отдолжить-продать сопло от хотэнда? Буду признателен, пока жду посылку от китайских друзей.
Maxer

Сообщения: 62
Зарегистрирован: 03 май 2015, 01:23

Re: Хочу сделать Prusa i3

Сообщение barakuda62 » 13 июл 2015, 00:50

Maxer писал(а):Кстати может, кто из Минска и может отдолжить-продать сопло от хотэнда? Буду признателен, пока жду посылку от китайских друзей.


Я когда неудачно прочистил иголкой единственное сопло так что дупло стало милиметра 2, на работе за 15 мин из латунной кран-буксы с помощью надфиля, и сверлильного станка соорудил сопло, бронза очень легко обрабатывается, дома только просверлил дырку 0,5 мм.
И надо сказать удачное получилось сопло.
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: Хочу сделать Prusa i3

Сообщение Maxer » 13 июл 2015, 08:18

Монстр! Я все же склоняюсь к тому, чтобы дождаться ее из китая. Т.к в отсутствии токарного или хотя бы сверлильногоо станка, слабо представляю как можно сделать эту детальку соосной.
Maxer

Сообщения: 62
Зарегистрирован: 03 май 2015, 01:23

Re: Хочу сделать Prusa i3

Сообщение arkhnchul » 13 июл 2015, 15:31

соосной с чем?) отверстие сопла в принципе не обязательно должно быть на оси прутка. Полмиллиметра туда-сюда - пойдет.
arkhnchul

Сообщения: 139
Зарегистрирован: 19 июн 2014, 20:57
Откуда: Москва, Уфа

Re: Хочу сделать Prusa i3

Сообщение Myp » 13 июл 2015, 17:39

да, по фотке первый слой не размазывается а кладётся колбаской.
регулируется просто, включаешь печать и ручками по 1/4 оборота подкручиваешь винты крепления стола
пока пластик не начнёт тщательно размазываться соплом по столу.

кстати какая скорость 1 слоя? она должна быть сильно меньше номральной.
ещё полезно первый слой класть максимальной толщины, тоесть с соплом 0.3 первый слой тоже 0.3 а остальные делай хоть 0.1.

Добавлено спустя 3 минуты 57 секунд:
arkhnchul писал(а):отверстие сопла в принципе не обязательно должно быть на оси прутка.

даже больше скажу, жидкому пластику совершенно всё равно куда течь.
в двухцветных соплах жидкий пластик вобще делает 2 поворота по 90 градусов пока выйдет наружу

Добавлено спустя 2 минуты 9 секунд:
Maxer писал(а):Имеет ли смысл резьбовое соединение термобарьера и радиатора заполнить термопастой

конечно, трубку барьера вкрути в радиатор на термопасту типа КПТ8.

Добавлено спустя 3 минуты 48 секунд:
Maxer писал(а):Обнаружил еще одну непонятную вещь, при сборки у меня термобарьер закручивается в радиатор почти по самую резьбу нагревательного блока, хотя согласно фоток между ними должен быть промежуток.

да, должен быть промежуток, у тебя барьер с проточкой?
когда вкручиваешь барьер проточка как раз получается между нагревательным блоком и радиатором.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Хочу сделать Prusa i3

Сообщение Maxer » 13 июл 2015, 23:11

конечно, трубку барьера вкрути в радиатор на термопасту типа КПТ8.

Так и сделал. Надеюсь теплопередача улучшиться.

Чем, кстати можно отполировать трубки термобарьера и насколько действительно это помогает?
т.к. рассказов про это есть, только однозначного ответа по результативности этой меры я не нашел.

кстати какая скорость 1 слоя? она должна быть сильно меньше номральной.
ещё полезно первый слой класть максимальной толщины, тоесть с соплом 0.3 первый слой тоже 0.3 а остальные делай хоть 0.1.

Учтем, проверю. Какую скорость первого слоя взять за ориентир?

да, должен быть промежуток, у тебя барьер с проточкой?
когда вкручиваешь барьер проточка как раз получается между нагревательным блоком и радиатором.

Да, с проточкой.
В радиаторе диаметр отверстия около 2 мм. Но термобарьер все равно вкручивается глубже чем должен. Пока проверю, как будет работать со вставкой 5 мм из тефлоновой трубки.

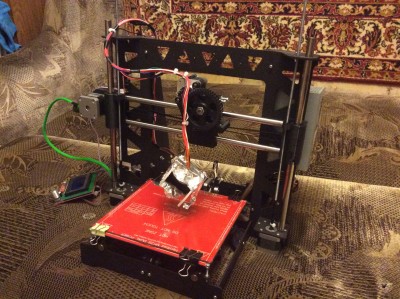

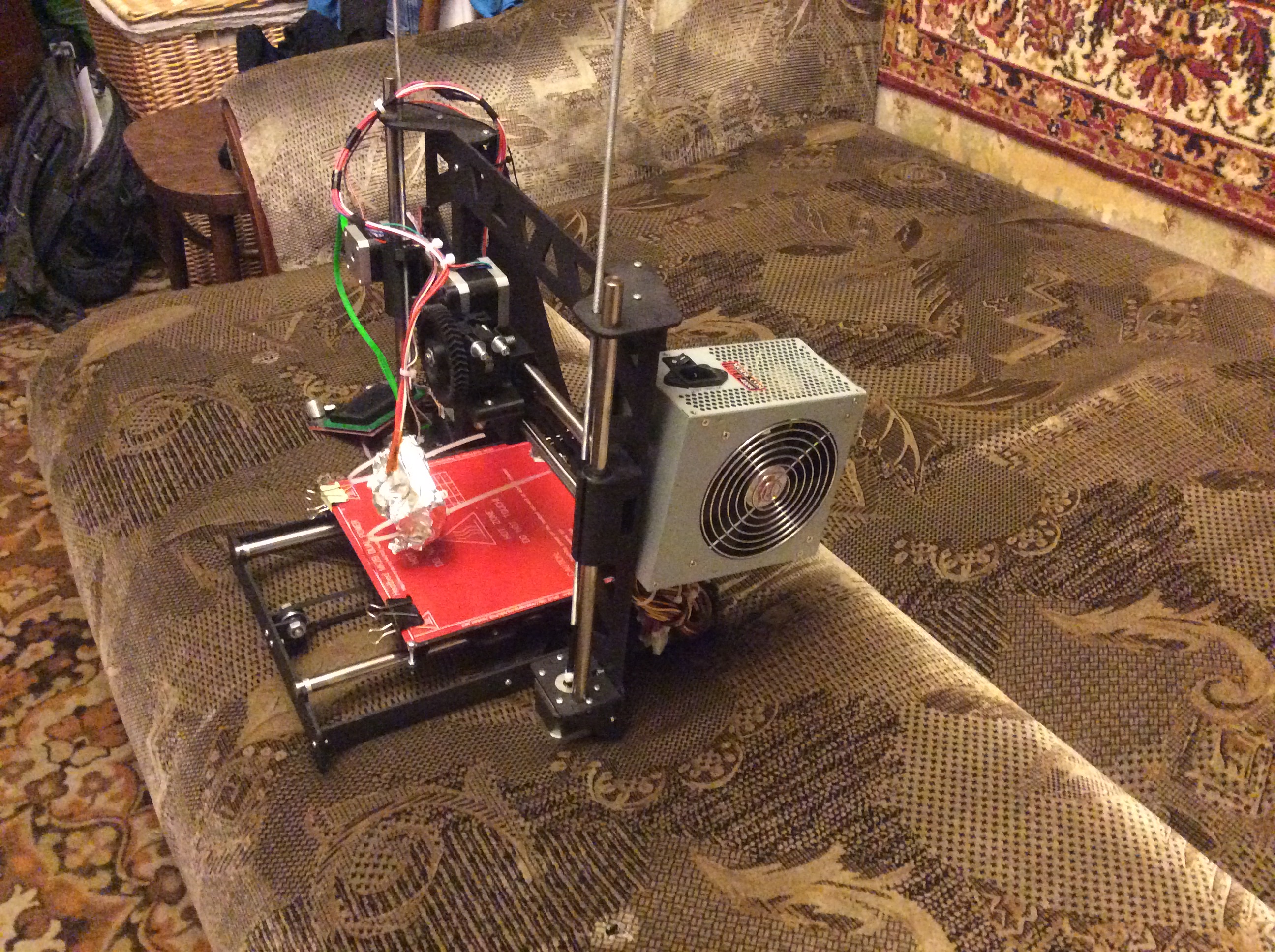

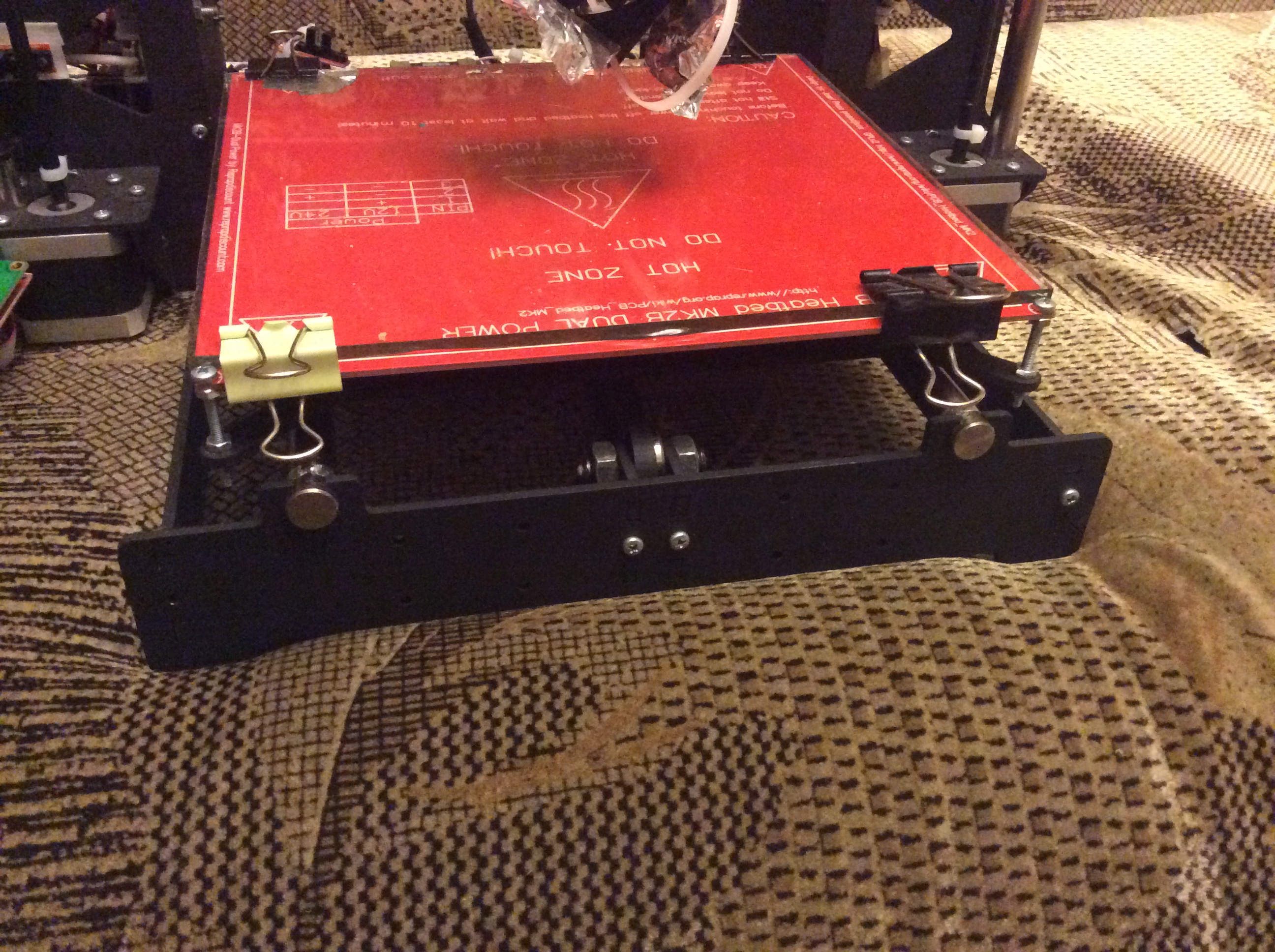

А пока выставлю на обозрение свое творение.
2015-07-13 21-44-39.JPG

2015-07-13 21-44-23.JPG

2015-07-13 21-42-01.JPG

2015-07-13 21-41-11.JPG
Последний раз редактировалось Maxer 14 июл 2015, 09:25, всего редактировалось 1 раз.
Maxer

Сообщения: 62
Зарегистрирован: 03 май 2015, 01:23

Re: Хочу сделать Prusa i3

Сообщение Zusul86 » 14 июл 2015, 00:54

Maxer писал(а):Чем, кстати можно отполировать трубки термобарьера и насколько действительно это помогает?

Можно разверткой развернуть или как все сверлом и песком...
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Хочу сделать Prusa i3

Сообщение arkhnchul » 14 июл 2015, 04:54

Maxer писал(а):Чем, кстати можно отполировать трубки термобарьера и насколько действительно это помогает?

зубочистка+гои. Помогает... Ну, это типа правильно, но нинасколько.
arkhnchul

Сообщения: 139
Зарегистрирован: 19 июн 2014, 20:57
Откуда: Москва, Уфа

Re: Хочу сделать Prusa i3

Сообщение Maxer » 14 июл 2015, 09:22

arkhnchul писал(а):
Maxer писал(а):Чем, кстати можно отполировать трубки термобарьера и насколько действительно это помогает?

зубочистка+гои. Помогает... Ну, это типа правильно, но нинасколько.

Вот в том и дело, что развлечение без видимого результата. Поэтому временно опустим эту процедуру.
Maxer

Сообщения: 62
Зарегистрирован: 03 май 2015, 01:23

Re: Хочу сделать Prusa i3

Сообщение Vovich70 » 14 июл 2015, 11:04

Тут ещё зависит от качества изготовления самого барьера.
У меня на китайском внутри явная ступенька была от несоосного засверливания с двух сторон навстречу.Пришлось попариться удаляя.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Хочу сделать Prusa i3

Сообщение Maxer » 25 июл 2015, 23:38

Добрый день. Восстановил хотенд, датчик снизу. С калибровкой стола вопрос вроде решил. Рафты калибровочные печатаются сносно. Но появилась другая проблема. Вернее проблемы. Пластик, несмотря на постоянный обдув хотенда, липнет к термобарьеру и он застревает. Причем происходит это непредсказуемо. Не могу понять в чем дело. Каждый раз приходится разбирать и собирать хотенд и это может произойти на середине печати, при этом каждый раз все детали на мусор. А так же появилась проблема с осью z. Идет рассинхронизация правого и левого винта. Я думаю перекоммутировать подключение шаговиков, пока они подключены параллельно. Процесс идет, но туго. Проблема с пластиком меня беспокоит больше всего, попробую пластик от бест филамента, может в нем дело, пока пользую свой белорусского производства. Пока пристреливаюсь, сломал уже пару частей каретки х и правый держатель валов х. Надеюсь поскорее довести уровень печати до вменяемого и напечатать себе ремкомплект.
Последний раз редактировалось Maxer 26 июл 2015, 00:20, всего редактировалось 1 раз.
Maxer

Сообщения: 62
Зарегистрирован: 03 май 2015, 01:23

Re: Хочу сделать Prusa i3

Сообщение Diffid » 26 июл 2015, 00:12

Термобарьер всё же стоит отполировать, ИМХО. Почитайте тему "HotEnd" там много полезного есть.
По Z возможно стоит прибавить ток на драйвере.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Хочу сделать Prusa i3

Сообщение Maxer » 26 июл 2015, 00:19

Моторы греются по разному левый меньше правый больше с чем это может быть связано? Попробую отполировать термобарьер, но полагаю не в нем дело, так как в чистый термобарьер пластик влетает в легкую. Но все равно попробую.
Maxer

Сообщения: 62
Зарегистрирован: 03 май 2015, 01:23

Re: Хочу сделать Prusa i3

Сообщение Diffid » 26 июл 2015, 00:50

Мотору может что то мешать (к примеру перекос). С хотэндом так, не посмотрев в живую что да как, можно долго гадать в чем загвоздка- может из-за не отполированного термобарьера, может внутри присутствует зазор (между тефлоновой трубкой и барьером, между соплом и барьером), может несоосность внутри сопла (пластик упирается в порожек, а не прямо идет в сужение), может быть из-за неправильно подобранной температуры- скорости печати (перегрев). Это из того, что в голову приходит))).
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Хочу сделать Prusa i3

Сообщение Maxer » 26 июл 2015, 18:19

Сейчас печатаю бест филаментовским абс пластиком вроде не застревает. Допечатаю его, тогда сделаю вывод о пластике. Столкнулся с другой проблемой. Заменил шпильки по оси z на ровные и красивые, выставил уровни, врубил принтер и он закозлился двигать одинаково двигателя z. Поставил другой драйвер. Все заработало, но вот беда, когда выставляешь ток на драйвере z , перестает нормально работать драйвер y и эта ось начинает дико глючить. Если тока на ось z дать меньше, то у работает нормально, но z уже не отрабатывает все сигналы. Куда копать?
Maxer

Сообщения: 62
Зарегистрирован: 03 май 2015, 01:23
