Хочу сделать Prusa i3

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Хочу сделать Prusa i3

Сообщение Zalognik » 10 июн 2013, 16:49

Привет всем. Хочу сделать Prusa i3, нашол такой вариант http://www.flickr.com/photos/sbgraber/8 ... hotostream
Получитса ли использовать шаговики 17HS8401 для него и какой драйвер для них нужен? Есть ли опенсорсные материнки (ну там самому сделать плату управления)?
Не могу найти экструдер с фанеры, может кто знает?
Просто напечатать ничего не могу, пока, хочетса весь принтер фанерный.
Заранее спасибо.
Аватара пользователя
Zalognik

Сообщения: 4
Зарегистрирован: 24 фев 2012, 05:23
Откуда: Украина, Хмельницкий
прог. языки: C++, C#, Java, Delphi, PHP, Java Script

Re: Хочу сделать Prusa i3

Сообщение TedBeer » 10 июн 2013, 17:20

Printrbot полностью фанерный. Все детали, включая экструдер - чертежи и инструкции
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Хочу сделать Prusa i3

Сообщение IliaMoroz » 10 июн 2013, 17:33

:lol:
Буратино...
:ROFL:

Ну деревянного экструдера я для тебя не нашел (кроме выше приведенного), хоть и старался...
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Хочу сделать Prusa i3

Сообщение TedBeer » 10 июн 2013, 17:49

IliaMoroz писал(а):Ну деревянного экструдера я для тебя не нашел (кроме выше приведенного), хоть и старался...

У Ультимейкера тоже частично фанерный экструдер
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Хочу сделать Prusa i3

Сообщение IliaMoroz » 10 июн 2013, 18:14

TedBeer писал(а):У Ультимейкера тоже частично фанерный экструдер

Частично не считается :) . https://sites.google.com/site/3dprinter ... /extruders Список существующих экструдеров на сегодня.
Дерзайте...
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Хочу сделать Prusa i3

Сообщение karabas2011 » 10 июн 2013, 22:53

IliaMoroz писал(а):
TedBeer писал(а):У Ультимейкера тоже частично фанерный экструдер

Частично не считается :) . https://sites.google.com/site/3dprinter ... /extruders Список существующих экструдеров на сегодня.
Дерзайте...

лучше искать по "wooden extruder"
на том же thingiverse или гугле
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Хочу сделать Prusa i3

Сообщение Radus » 11 июн 2013, 08:04

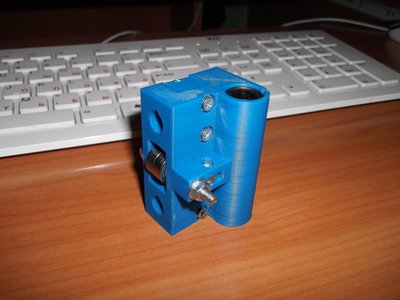

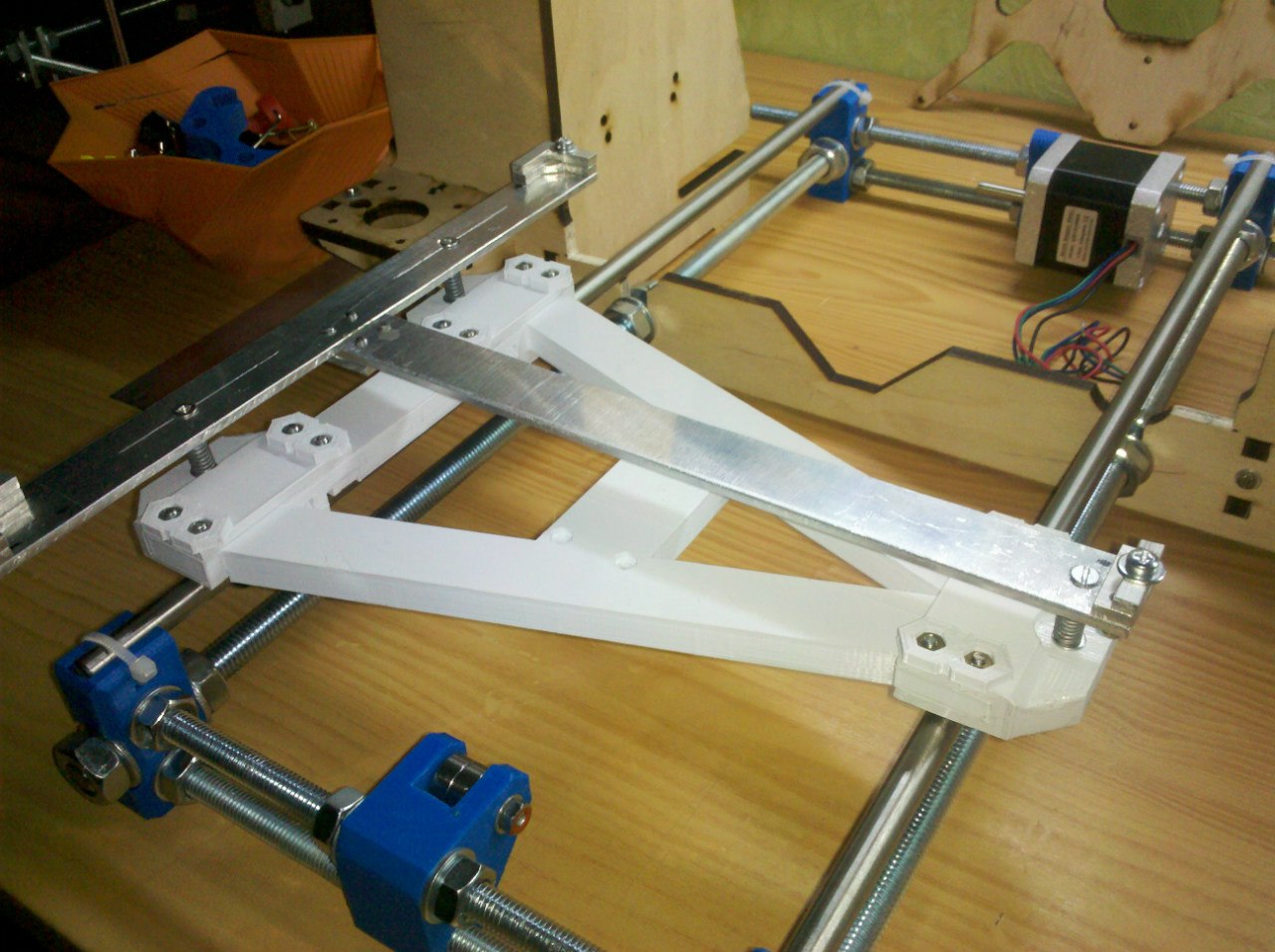

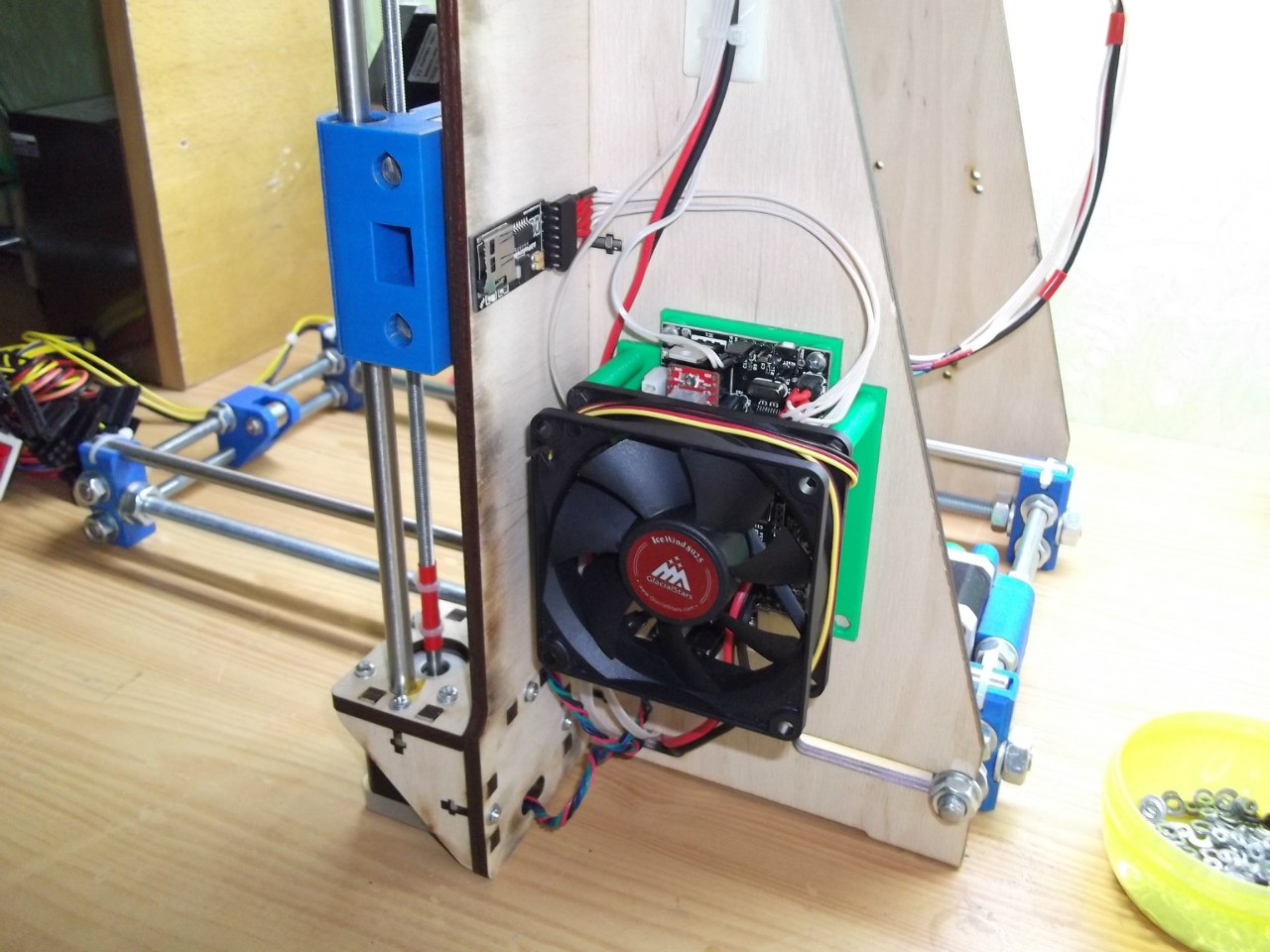

У меня вот что получилось.
Фанера совсем не понравилась, не точно нарезано лазером. Посадочные места под двигатели и прутки гуляют.
Пластиковые детали оригинал от прюши вообще ерунда полная! Пришлось все детали самому разработать с нуля.
Вложения
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Хочу сделать Prusa i3

Сообщение Vlast » 11 июн 2013, 10:05

Zalognik писал(а):Просто напечатать ничего не могу, пока, хочетса весь принтер фанерный.
Заранее спасибо.

А не лучше ли сделать Мендель90? По моему самое то...
http://www.allrussian.info/index.php?pa ... ebcd4aa9dd
Аватара пользователя
Vlast

Сообщения: 103
Зарегистрирован: 13 ноя 2012, 16:29
Откуда: Германия

Re: Хочу сделать Prusa i3

Сообщение porex » 12 авг 2013, 21:42

Созрел на сборку второго принтера, на этот раз хочу собрать Prusa i3 с двумя экструдерами и алюминиевой рамой. Есть на форуме счастливые обладатели такого? Может подскажите какие лучше брать детали оригинальные от Josef'a или какие-нибудь модернизированные на thingiverse? Да и какой лучше двойной экструдер поставить? Нашел вот такой. В качестве HotEnd'ов думаю использовать J-Head под 3мм пруток.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Хочу сделать Prusa i3

Сообщение karabas2011 » 13 авг 2013, 05:30

а как в нём выставить сопла на точно одном уровне?
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Хочу сделать Prusa i3

Сообщение porex » 13 авг 2013, 12:27

Хм..интересный вопрос, наверно выкручиванием сопла. Может какой другой посоветуете?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Хочу сделать Prusa i3

Сообщение Radus » 30 авг 2013, 02:37

porex писал(а):Созрел на сборку второго принтера, на этот раз хочу собрать Prusa i3 с двумя экструдерами и алюминиевой рамой. Есть на форуме счастливые обладатели такого? Может подскажите какие лучше брать детали оригинальные от Josef'a или какие-нибудь модернизированные на thingiverse? Да и какой лучше двойной экструдер поставить? Нашел вот такой. В качестве HotEnd'ов думаю использовать J-Head под 3мм пруток.

Я пробовал типа такого. У меня постоянно шестеренка с насечками откручивалась. Стопорный винт никак не спасал, постоянно разбалтывался и шестеренка начинала прокручивать. В конце концов я просверлил ось и шестеренку насквозь и вставил шпонку 1,5 мм каленую. Так у меня со временем эту шпонку перемололо пополам. В общем не удачная конструкция. Для проталкивания прутка 3 мм, нужна огромная сила и стопорные винты не выдерживают.

Добавлено спустя 12 минут 10 секунд:

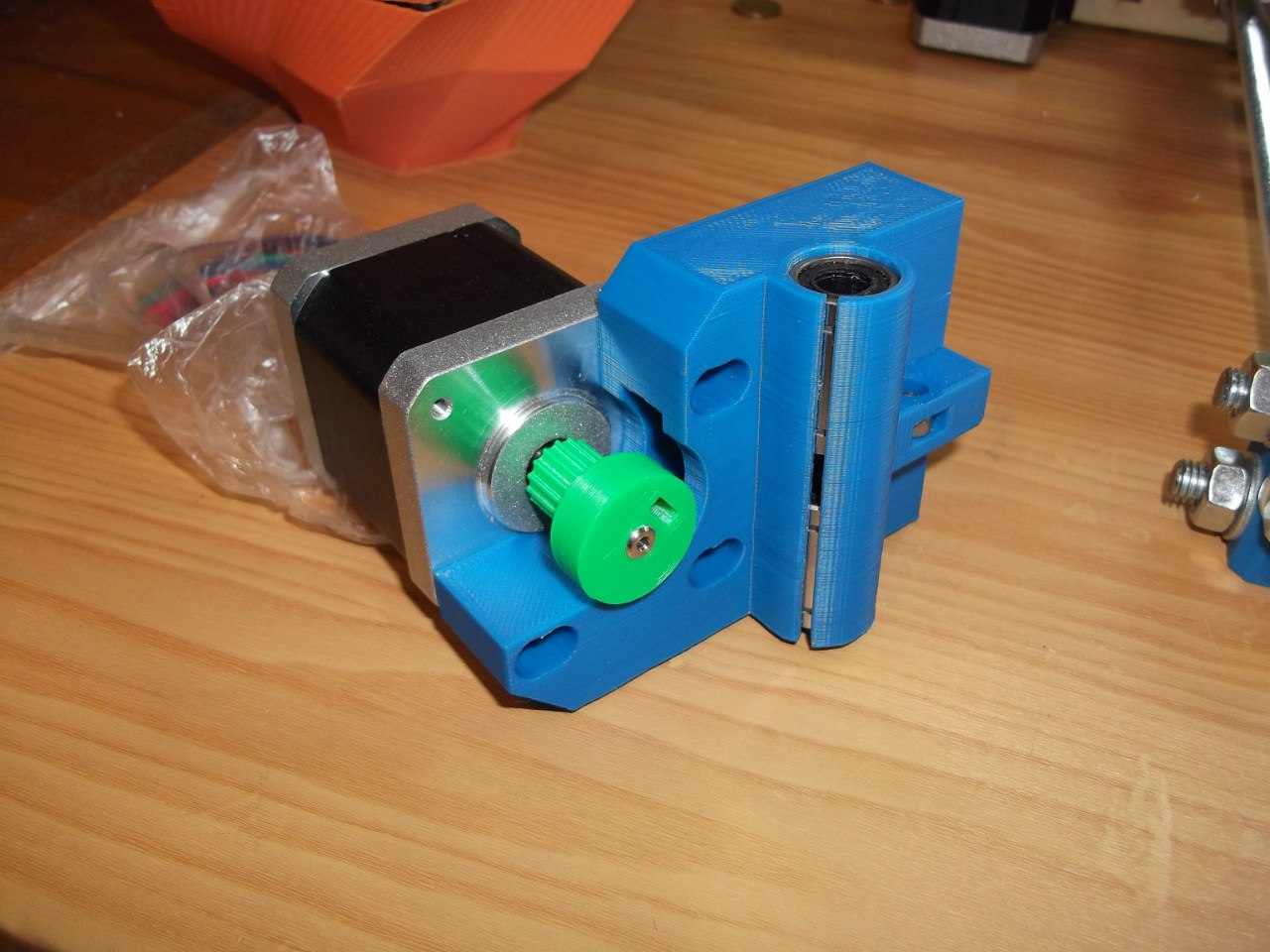

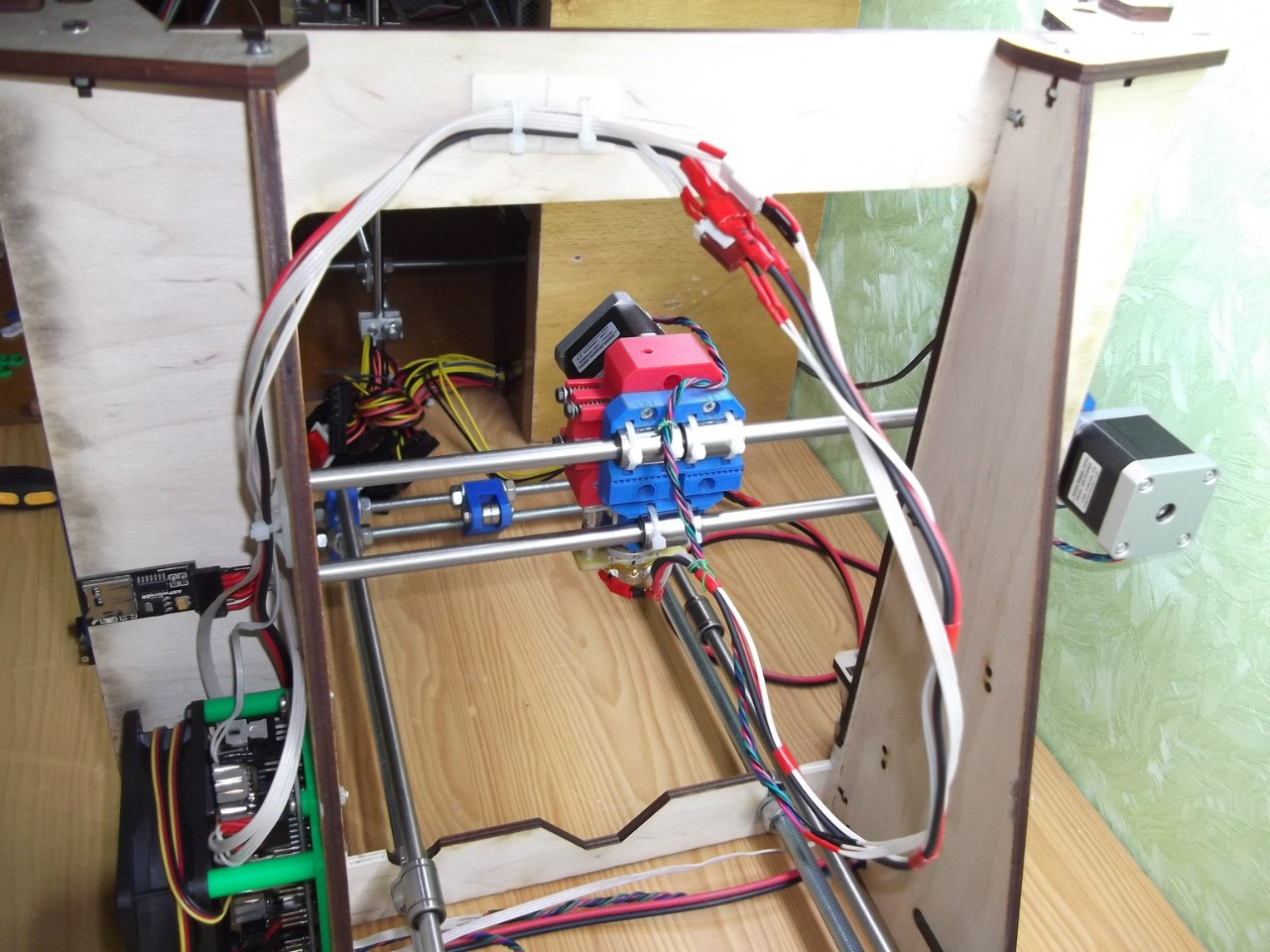

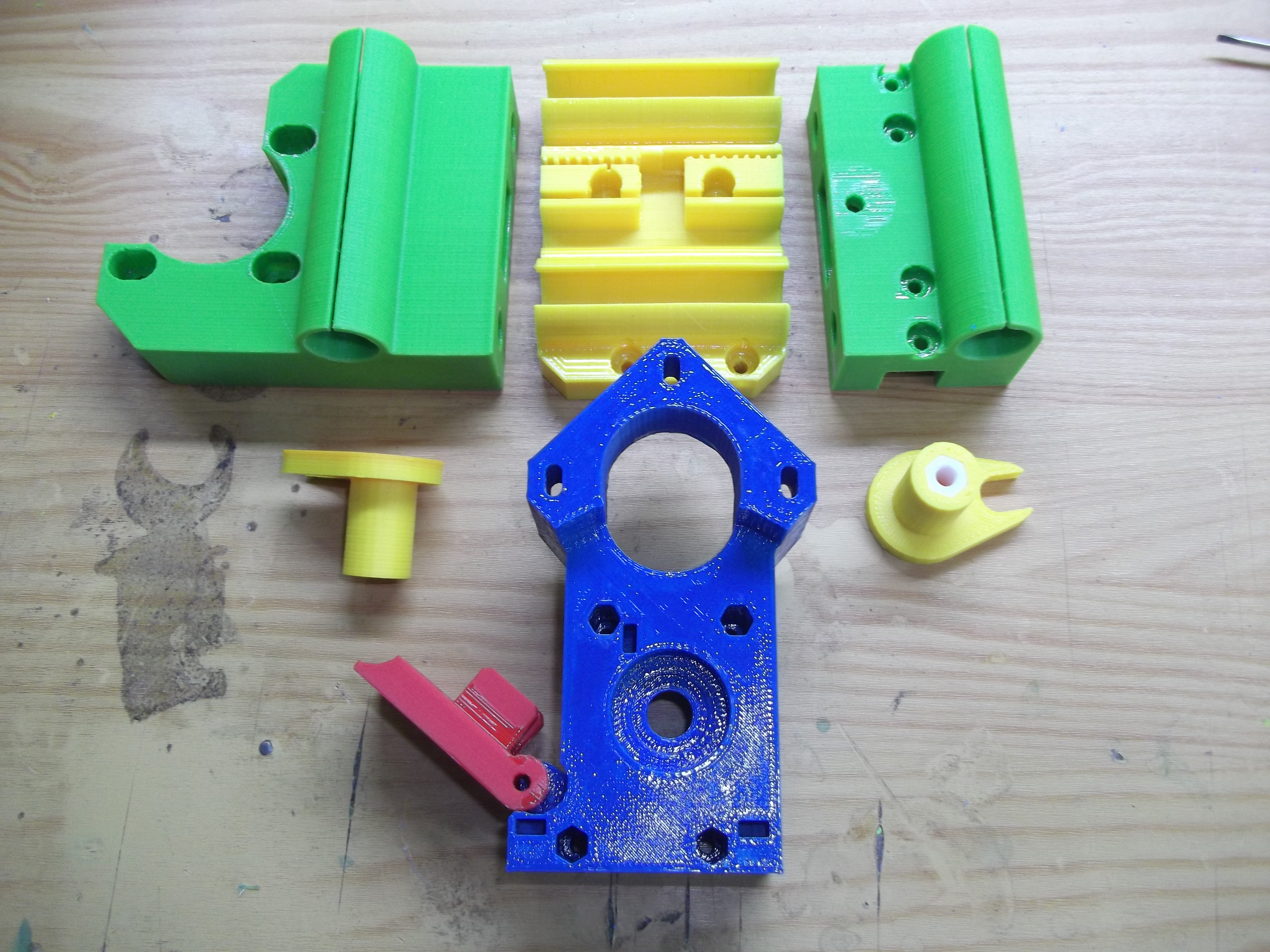

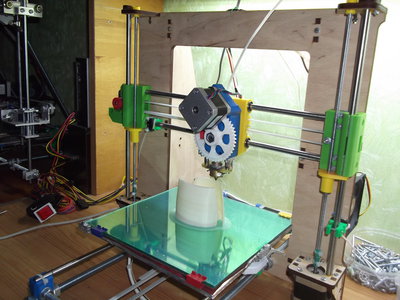

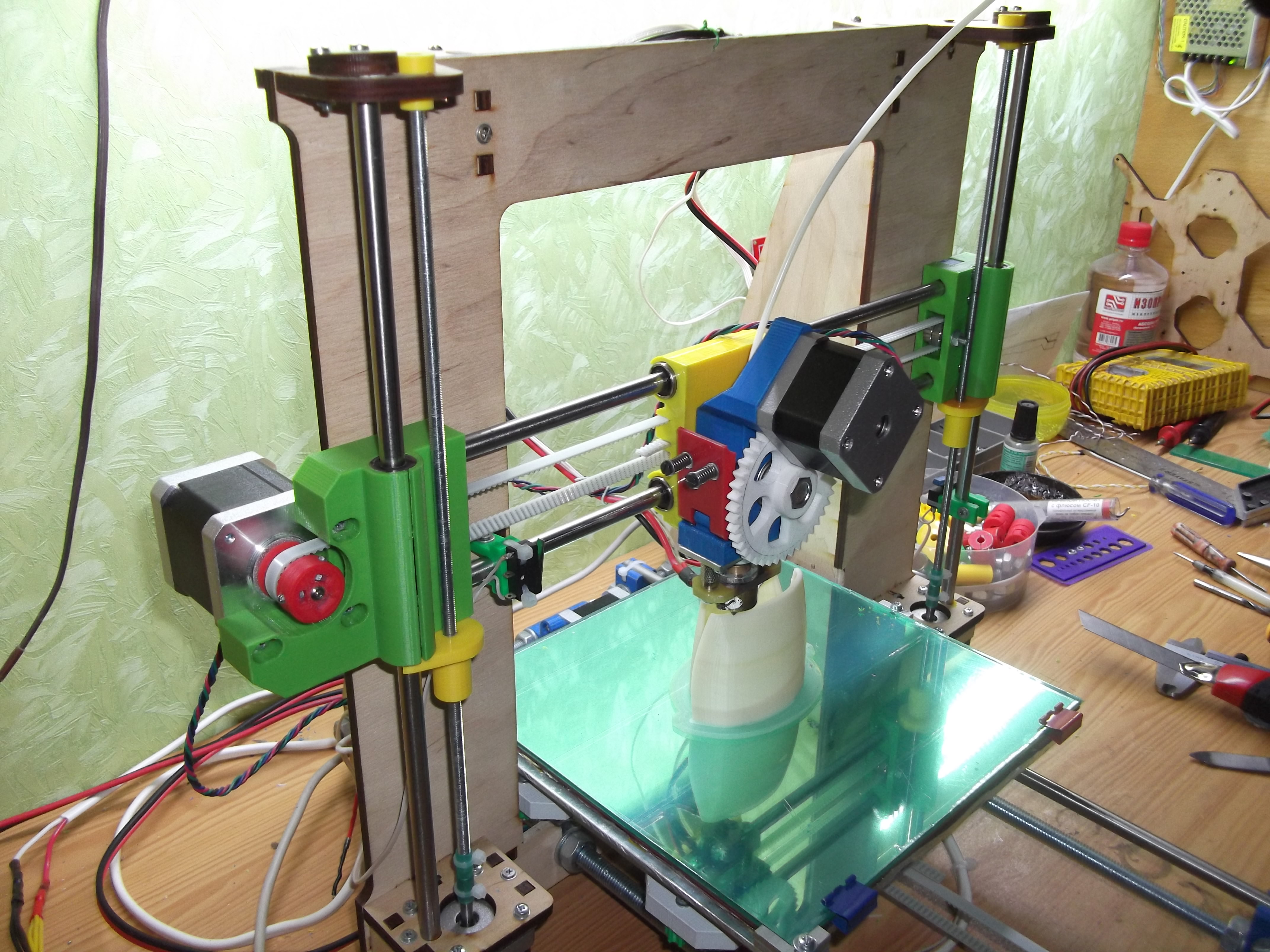

Пересобрал свой Prusa i3. Сделал некоторые улучшения и исправления недостатков предыдущей конструкции.

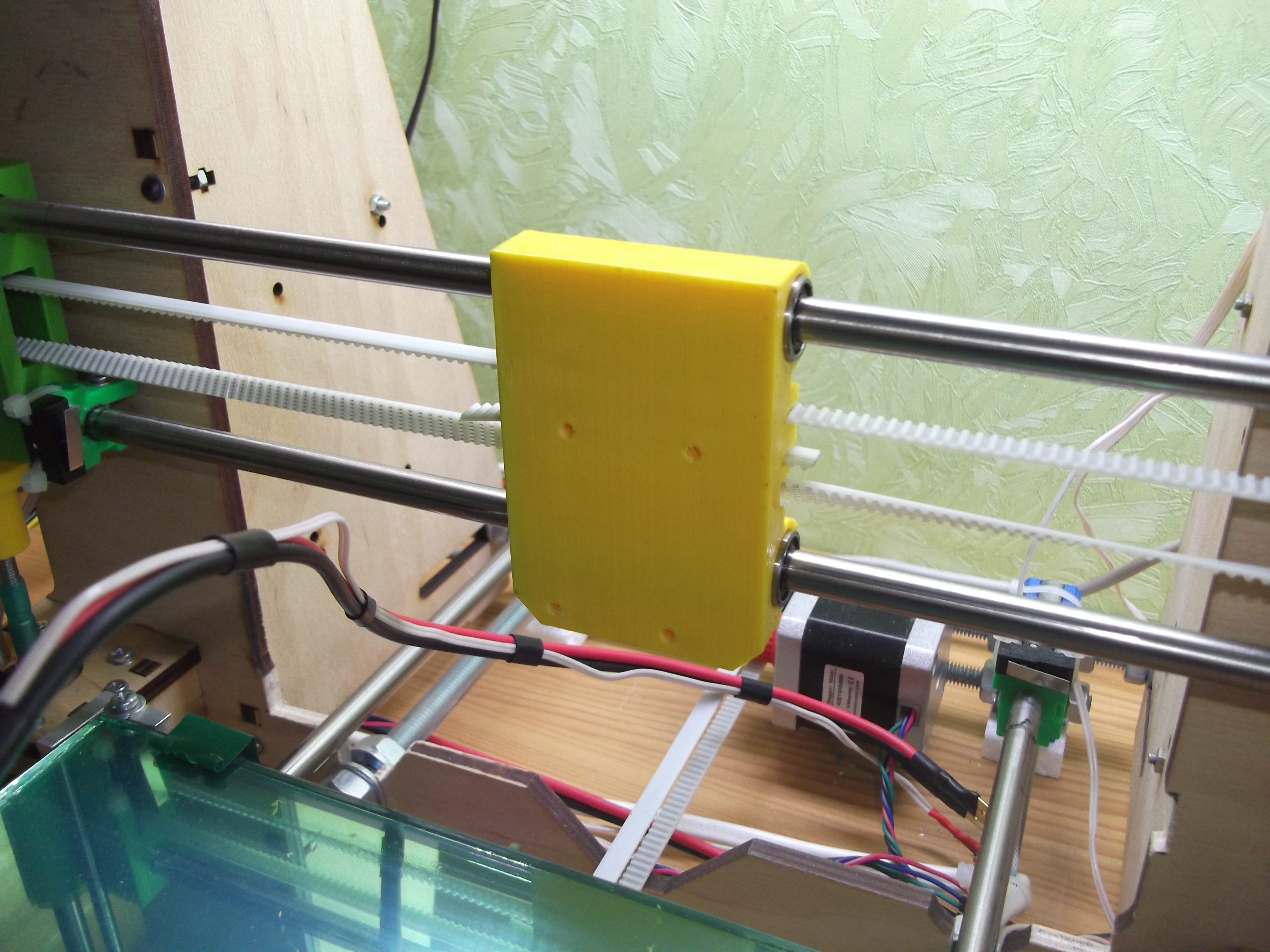

1. На каретке Х увеличил расстояние между прутками до 50 мм. Чем шире прутки тем меньше амплитуда раскачивания экструдера с соплом.

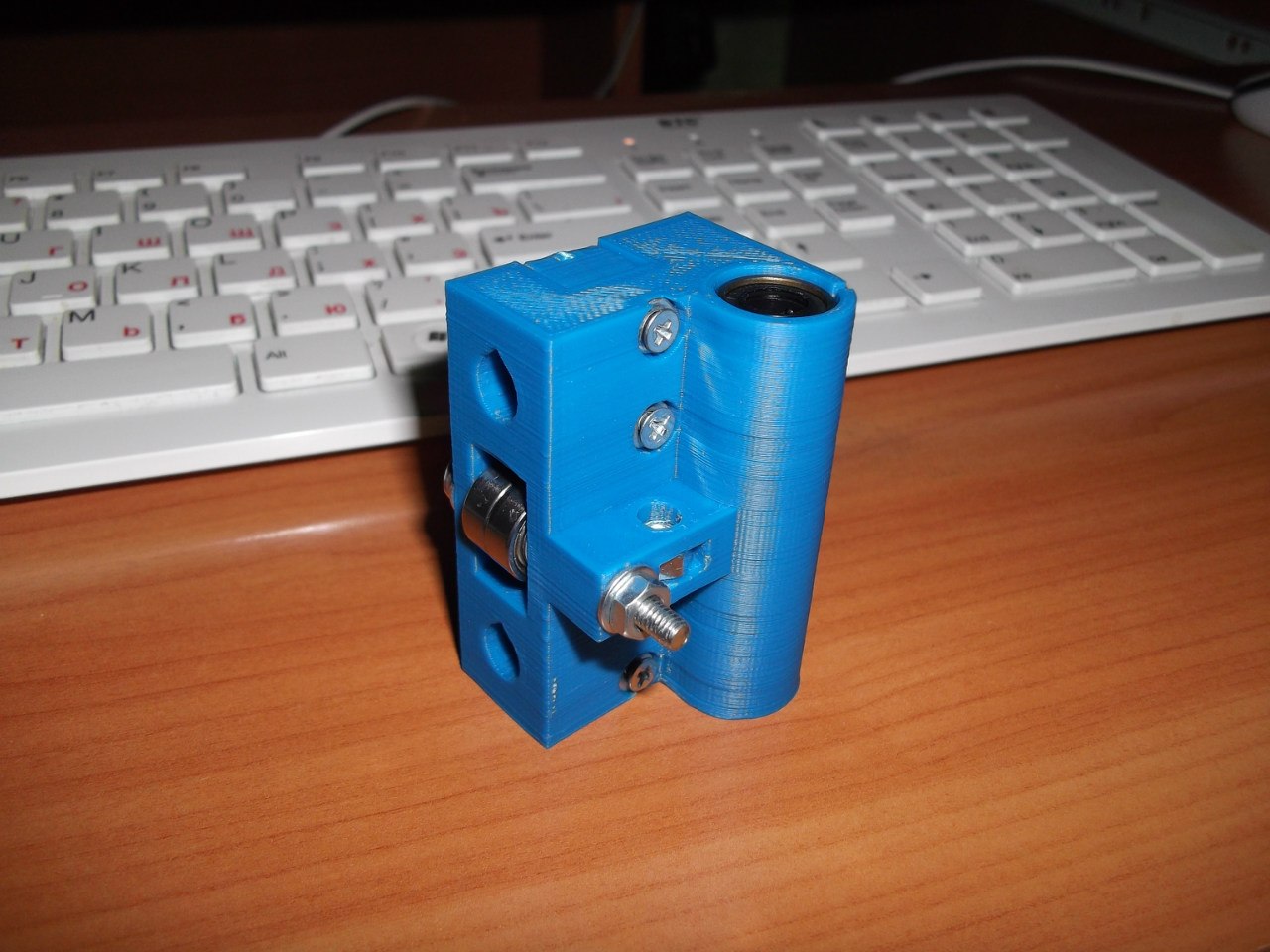

2. Еще для подшипников каретки сделал зажимы. В предыдущем варианте подшипники крепились на стяжках и они слабо фиксировали каретку, болталась и тоже раскачивалась вместе с экструдером.
3. Перевернул ремень, чтобы на подшипнике ездил гладкой стороной. Но никаких особых улучшений от этого не увидел. =)
4. Экструдер закрепил ниже, чтобы центр тяжести сместился ближе к пруткам, что также снизило амплитуду вибраций.

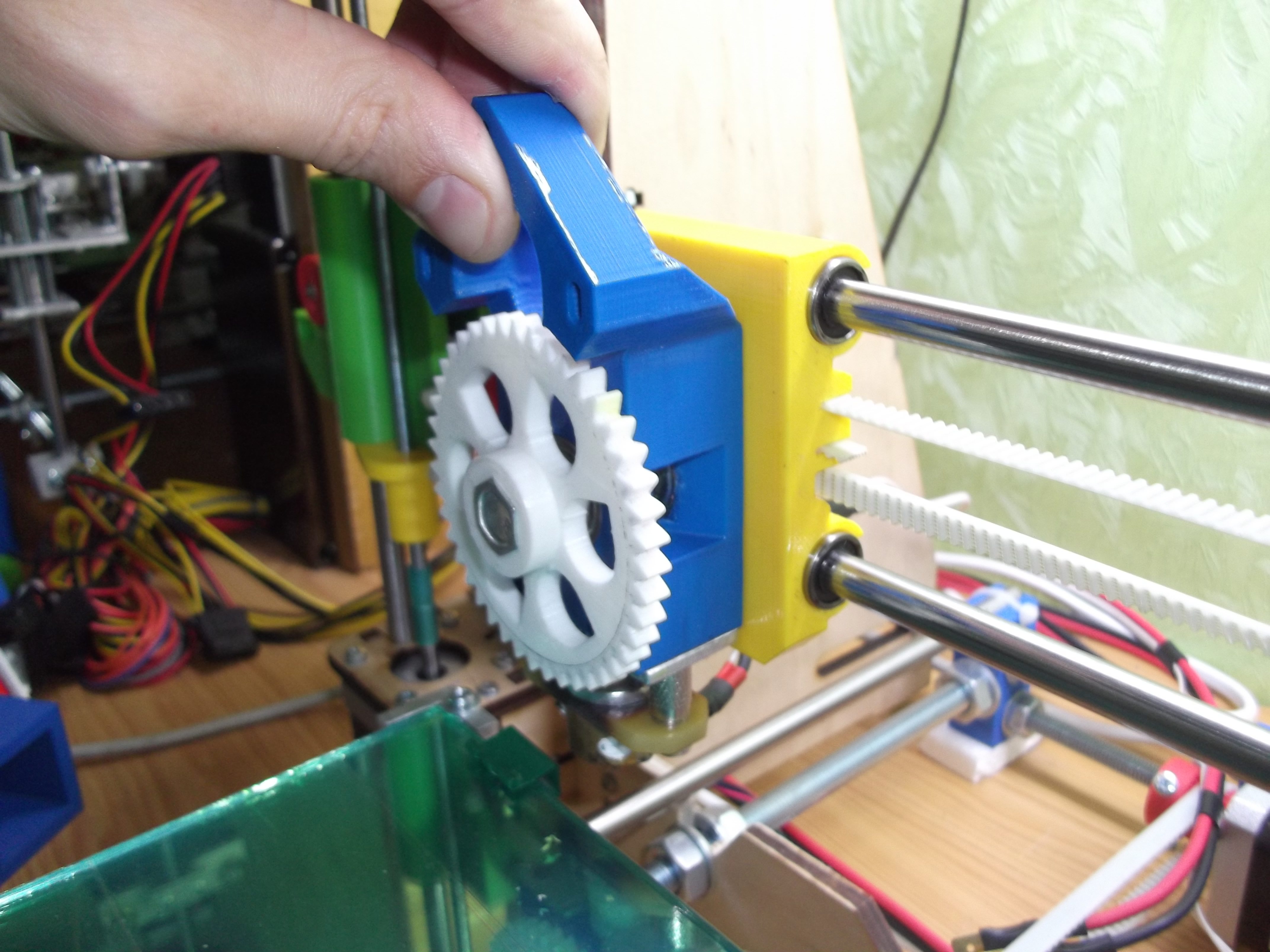

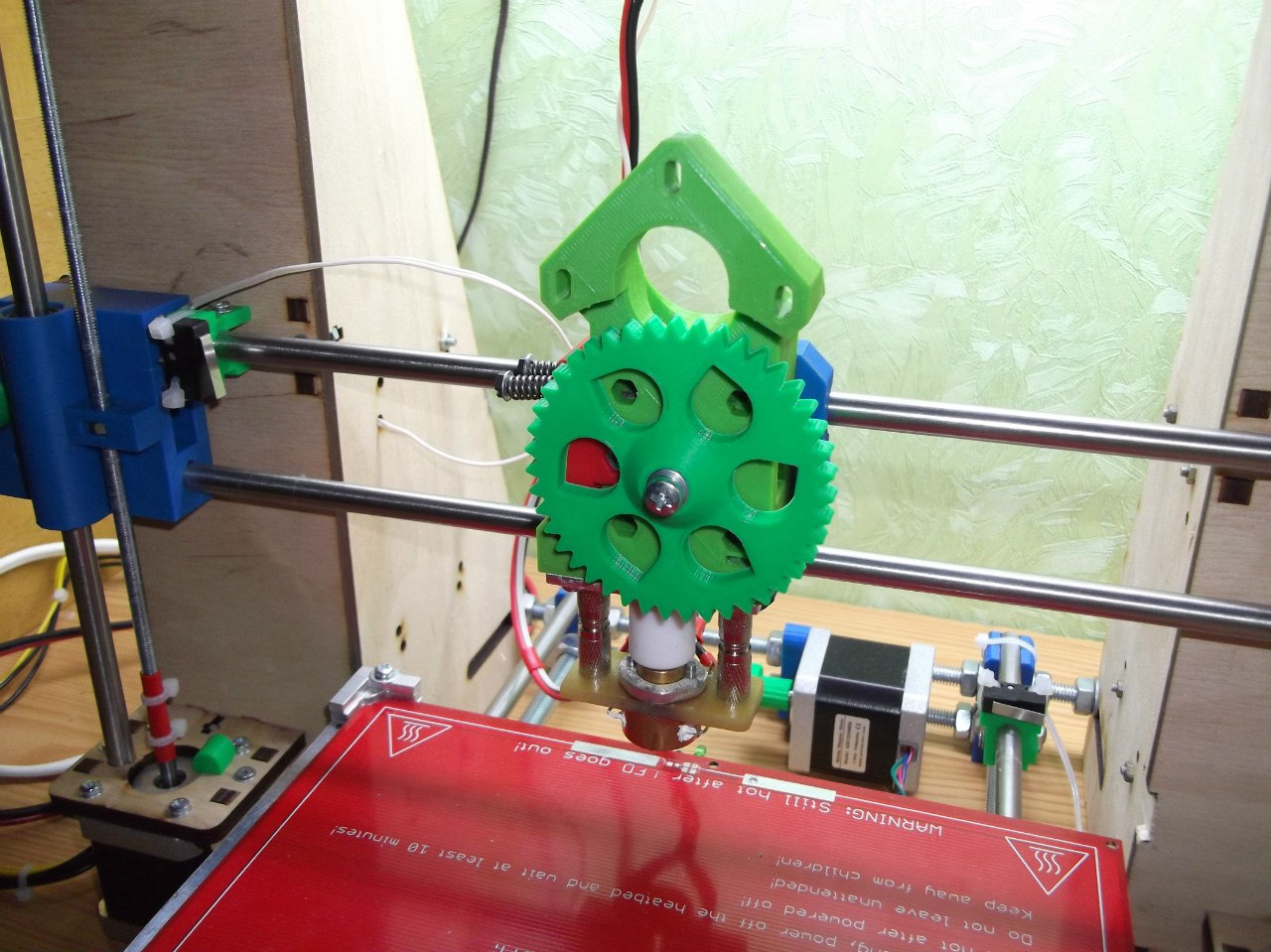

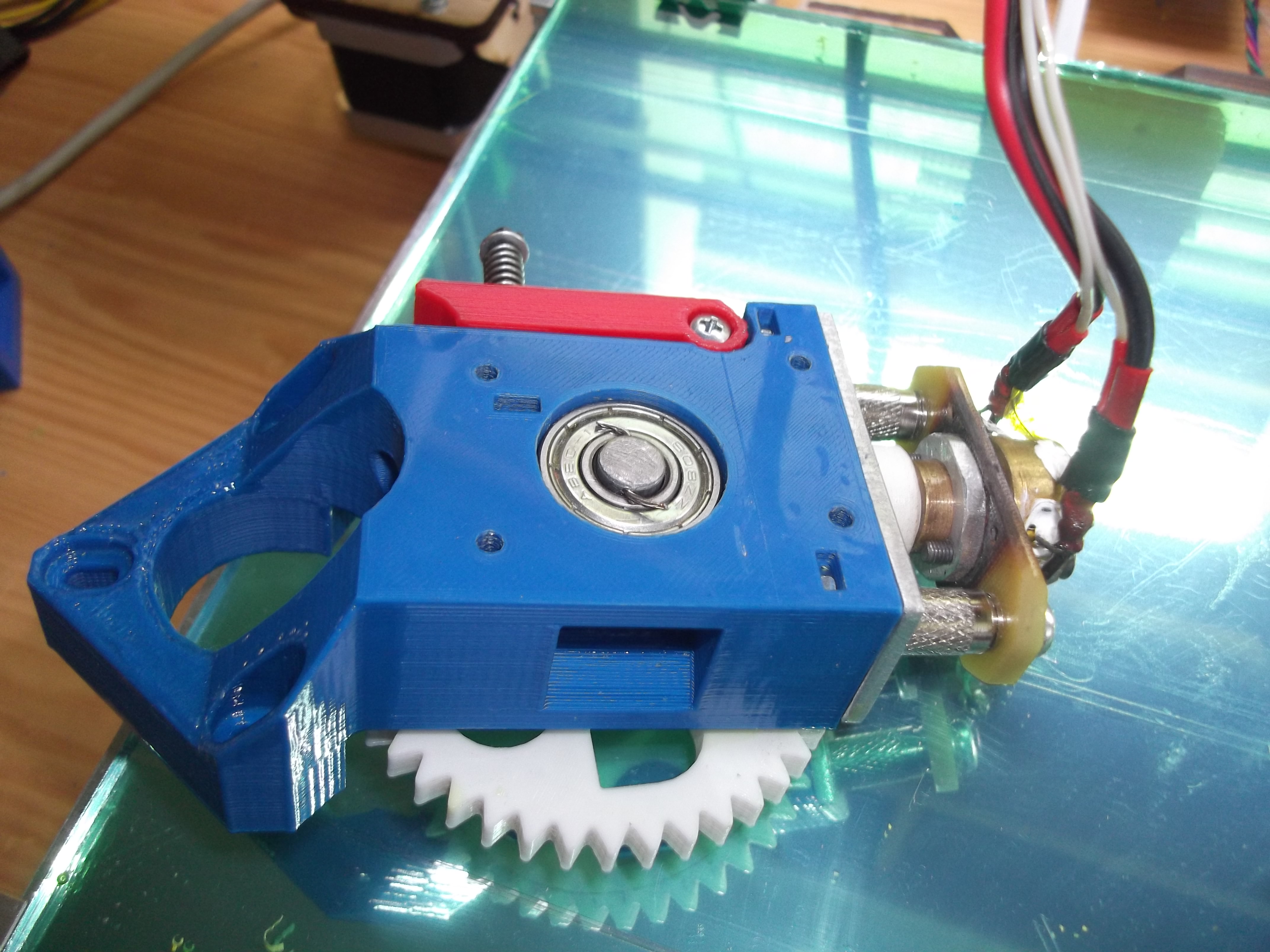

5. Сам экструдер педелелал под 608 подшипники и болт М8 с насечками. Старая шестеренка с насечками на болту М4 постоянно срывала стопорный винт и прокручивалась.
6. Укоротил инсулятор сопла на 15 мм, что также уменьшило амплитуду раскачивания по Х.
7. По Z поставил независимые подставки с фторопластовыми гайками. Чтобы вращение винта не передавало никаких вибраций на каретку.
Вложения
2013-08-29 (5).JPG
2013-08-29 (4).JPG
2013-08-29 (3).JPG
2013-08-29 (2).JPG
2013-08-29 (1).JPG
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Хочу сделать Prusa i3

Сообщение setar » 30 авг 2013, 14:45

зачетно
еще попробуйте перейти на меньший шаг ремня - качество поднимется
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Хочу сделать Prusa i3

Сообщение Radus » 30 авг 2013, 16:40

setar писал(а):зачетно
еще попробуйте перейти на меньший шаг ремня - качество поднимется

После перехода с Т5 на Т2.5 я уже ощутил улучшение качества.
Теперь надо переходить на GT2 и ремень брать широкий 10 мм.
Думаю что широкий ремень при натяжении должен давать меньше "звона" и колебаний на поворотах.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Хочу сделать Prusa i3

Сообщение setar » 30 авг 2013, 21:14

Мне по фотке показалось что это T5

со следующим переходом все верно: GT2/15mm или HTD3M/15mm
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
