Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 27 июл 2016, 17:15

брысь из новичковой темы :)
нефиг неокрепший разум пугать
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение partisan » 27 июл 2016, 22:41

Доброго вечера всем всем. Новенький. Налаживаю самопальную дельту, попробовал распечатать кубик от сюда http://www.thingiverse.com/thing:5573 сликом разложил на Г-код и распечатал через пронтфейс, (если конечно правильно рассказываю). Так вот, первая распечатка неудалась, всё повисло в воздухе сваливаясь соплями на стол. Стал разбираться, полез в Г-код модели и там увидел что первый слой начинается с 0.4мм хотя высота слоя задана 0.18мм ,поменял первый слой на ноль и попробовал печатать, брим получился хороший, а дальше слоёв пять шесть какая то чепуха полузаполненная, потом всё выровнялось. Полез опять в Г-код посмотрел, начало с 0мм а вот второй слой начался с 0.58мм т.е 0.4 +0.18. Вот начало кода которое выдал слик:
; generated by Slic3r 1.1.7 on 2016-07-27 at 21:13:19
; perimeters extrusion width = 0.30mm
; infill extrusion width = 0.42mm
; solid infill extrusion width = 0.42mm
; top infill extrusion width = 0.42mm
G21 ; set units to millimeters
M107
M190 S115 ; wait for bed temperature to be reached
M104 S260 ; set temperature
G28 ; home all axes
G1 Z5 F5000 ; lift nozzle
M109 S260 ; wait for temperature to be reached
G90 ; use absolute coordinates
G92 E0
M82 ; use absolute distances for extrusion
G1 F1800.000 E-1.00000
G92 E0
G1 Z0.400 F6000.000
G1 X16.536 Y0.000 F6000.000
G1 E1.00000 F1800.000
G1 X16.536 Y10.000 E1.66805 F1080.000
G1 X16.139 Y12.243 E1.82023
G1 X14.996 Y14.213 E1.97240
Вопрос где это поправить? Ткните носом пожалуйста.
Самопальная дельта
марлин+пронтерфейс+слик3р
Истина в VINe
partisan

Сообщения: 23
Зарегистрирован: 09 апр 2016, 18:58

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 27 июл 2016, 23:47

А совершенно случайно в слик не закрался какой-нибудь Z offset? Не помню, где он там живет, в настройках принтера что ли... Ну или как вариант этот же оффсет в прошивке где-нибудь прописан.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение partisan » 28 июл 2016, 00:02

В слике printer settings стоит Z offset 0.1mm только что посмотрел, я его пробовал менял, похоже где то в другом месте....
А в прошивке, это в марлине смотреть???
Самопальная дельта
марлин+пронтерфейс+слик3р
Истина в VINe
partisan

Сообщения: 23
Зарегистрирован: 09 апр 2016, 18:58

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 28 июл 2016, 00:07

Ну да, в марлине, но я не помню, есть ли там такой параметр. Очень похоже что кто-то добрый накидывает +0.4мм по высоте, осталось выяснить, кто.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение partisan » 28 июл 2016, 00:46

Ща попробую покопать там, правда опыта у меня ноль в этом, в основном интуитивно... Спасибо )

Добавлено спустя 27 минут 42 секунды:
Поглазел марлина, не нашел ничего похожего, потом подумал, а марлин то здесь не причём, я ведь в пронтфейсе и слике всё это делаю, ведь G-код выдаёт слик, а делает он его из стл файла, так что это либо slic3r либо в самом стл файле спрятано, но вот где точно???
Самопальная дельта
марлин+пронтерфейс+слик3р
Истина в VINe
partisan

Сообщения: 23
Зарегистрирован: 09 апр 2016, 18:58

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ADF » 28 июл 2016, 01:23

Для первого слоя можно поставить экструзию 200-300%. Очень помогает как следует намазать, даже если стол кривой или нуль Z чуть не верно определен.
Китайская прюша I3 кит (допилена в процессе), MK8, 0.4mm. Сожжено два БП, один нагреватель сопла.
ADF

Сообщения: 212
Зарегистрирован: 14 фев 2016, 22:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 28 июл 2016, 01:25

Myp писал(а):надо автору написать, пусть чинит.

ответили, я не совсем понял что они мне ответили, но сказали типа подумают насчёт исправления этого косяка с температурой.
ещё сказали типа марлина каждые несколько месяцев ломают и что-то перестаёт работать)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 28 июл 2016, 01:29

В стл точно никто не спрятан. В марлине при твоих вводных тоже (раз приращение в г-коде прописано, я вначале это не понял). Так что осталось только слик крутить. Кроме оффсета еще толщина первого слоя там может быть выставлена 0.4, посмотри. Ну и откалибруй парковку, чтоб сопло практически касалось стола. Зазор 0.1 или менее (лист бумаги с небольшим усилием проходит)
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение partisan » 28 июл 2016, 01:40

Alex Post писал(а):В стл точно никто не спрятан. В марлине при твоих вводных тоже (раз приращение в г-коде прописано, я вначале это не понял). Так что осталось только слик крутить. Кроме оффсета еще толщина первого слоя там может быть выставлена 0.4, посмотри. Ну и откалибруй парковку, чтоб сопло практически касалось стола. Зазор 0.1 или менее (лист бумаги с небольшим усилием проходит)

А где в слике толщину первого слоя глянуть, сопло поднято от стола на 0.1мм. Странно что брим печатает хорошо а потом как будто отрывает именно из за того что отсчёт печати с 0.4мм начинается.

Добавлено спустя 7 минут 3 секунды:
Не нашёл в слике толщину первого слоя, может слик неправильный...
Самопальная дельта
марлин+пронтерфейс+слик3р
Истина в VINe
partisan

Сообщения: 23
Зарегистрирован: 09 апр 2016, 18:58

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vadim33_ » 28 июл 2016, 07:21

Посмотри на опцию "RAFT" у меня такой косяк вылазит когда он включен. А именно "contact Z distance" почему-то неправильно отрабатывается в слике(((
Vadim33_

Сообщения: 11
Зарегистрирован: 20 июн 2016, 07:46

Re: Новичкам. Задай вопрос - получи ответ

Сообщение KtSerg » 28 июл 2016, 09:20

Сохранял G-код в Репетир-Хосте, видимо сохранилось в бинарном формате (для записи на SD-карту).
Подскажите, чем можно просмотреть такой файл?
Решил глянуть, что за модель, где на столе была установлена, а открыть для просмотра не получается.
KtSerg

Сообщения: 67
Зарегистрирован: 13 ноя 2015, 22:48

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kindrat » 28 июл 2016, 10:13

partisan писал(а):Не нашёл в слике толщину первого слоя, может слик неправильный...

Вкладка "Print Settings", первый пункт "Layers and perimeters", вторая строка - First layer height.
Там же пункт "Advanced", вторая строка "First layer" - поток в процентах для первого слоя, многие ставят побольше-пожирнее
Вкладка "Printer Settings", пункт "General", "Z offset".
Смотри комбинацию этих настроек.
скорее всего с Z offset у тебя косяк.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Новичкам. Задай вопрос - получи ответ

Сообщение partisan » 28 июл 2016, 21:38

Блин, слик у меня какой то неправильный что ли, не вижу в нём (пункт "Advanced", вторая строка "First layer) такого. Версия последняя 1.2.9 стабильная. Могу скрин выложить. А Z offset выставлен в ноль...

Добавлено спустя 5 минут 37 секунд:

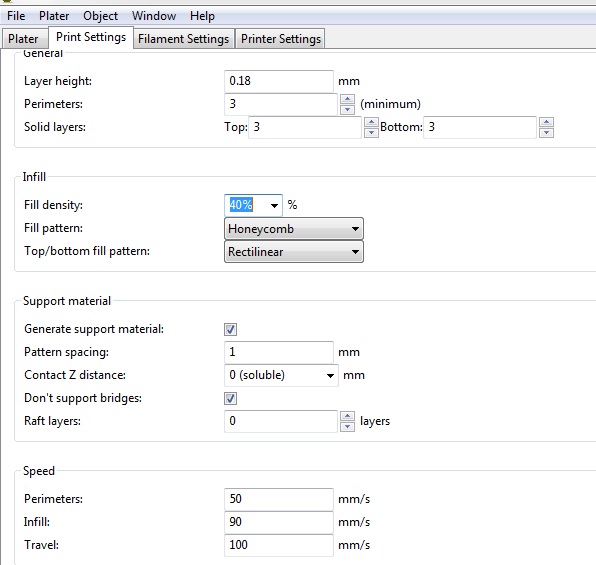

слик


Добавлено спустя 16 минут 55 секунд:
Действительно мой слик по другому выглядит, в других нет вкладки платер...((( но есть толщина первого слоя (((
Самопальная дельта
марлин+пронтерфейс+слик3р
Истина в VINe
partisan

Сообщения: 23
Зарегистрирован: 09 апр 2016, 18:58

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 28 июл 2016, 23:52

выключи отображение плейтера и включи полную версию сликера
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
