Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение URkA » 20 июн 2016, 07:15

Myp писал(а):[
для настройки тока есть два примитивных правила
если пропускает шаги - надо слегка прибавить ток
если сильно греется - надо слегка убавить ток.


Даже для ковыряния в носу, есть свои не примитивные правила. Хотите сделать нормально ,делайте по вольтметру,не хотите делать нормально,делайте как получится. Ломайте башку,что не выходит ничего,грешите на все и ходите по кругу.Трясите интернет. Выставил ток мотора,одним вопросом меньше,забыл об этом. Решаешь следующий,их и так будет навалом. И не следуйте таким советам "слегка прибавить","слегка убавить",это слегка у всех разное,тут надо вешать в "граммах". Тем более это не самая сложная операция в настройке печати, в этой теме детально описана.
URkA

Сообщения: 43
Зарегистрирован: 25 июл 2015, 09:39

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FoX87 » 20 июн 2016, 09:56

URkA писал(а):
Myp писал(а):[
для настройки тока есть два примитивных правила
если пропускает шаги - надо слегка прибавить ток
если сильно греется - надо слегка убавить ток.


Даже для ковыряния в носу, есть свои не примитивные правила. Хотите сделать нормально ,делайте по вольтметру,не хотите делать нормально,делайте как получится. Ломайте башку,что не выходит ничего,грешите на все и ходите по кругу.Трясите интернет. Выставил ток мотора,одним вопросом меньше,забыл об этом. Решаешь следующий,их и так будет навалом. И не следуйте таким советам "слегка прибавить","слегка убавить",это слегка у всех разное,тут надо вешать в "граммах". Тем более это не самая сложная операция в настройке печати, в этой теме детально описана.

я сделал все по формулам с репрапа .. и вольтметром) вроде норм получилось)
FoX87

Сообщения: 135
Зарегистрирован: 08 апр 2015, 17:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Laeron » 20 июн 2016, 11:53

Alex Post писал(а):Так все таки шовчик, который у всех наблюдается при смене слоя, или горизонтальные прямые печатает ступенькой? Смоделируй треугольник, расположи его длинными сторонами к осям и посмотри как напечатает. У меня самого хотэнд кривовато висит, так даже когда на стол первые нитки кладет, можно заметить, что один край толще. Но меня устраивает, другие артефакты гораздо заметнее (тот же звон, например).

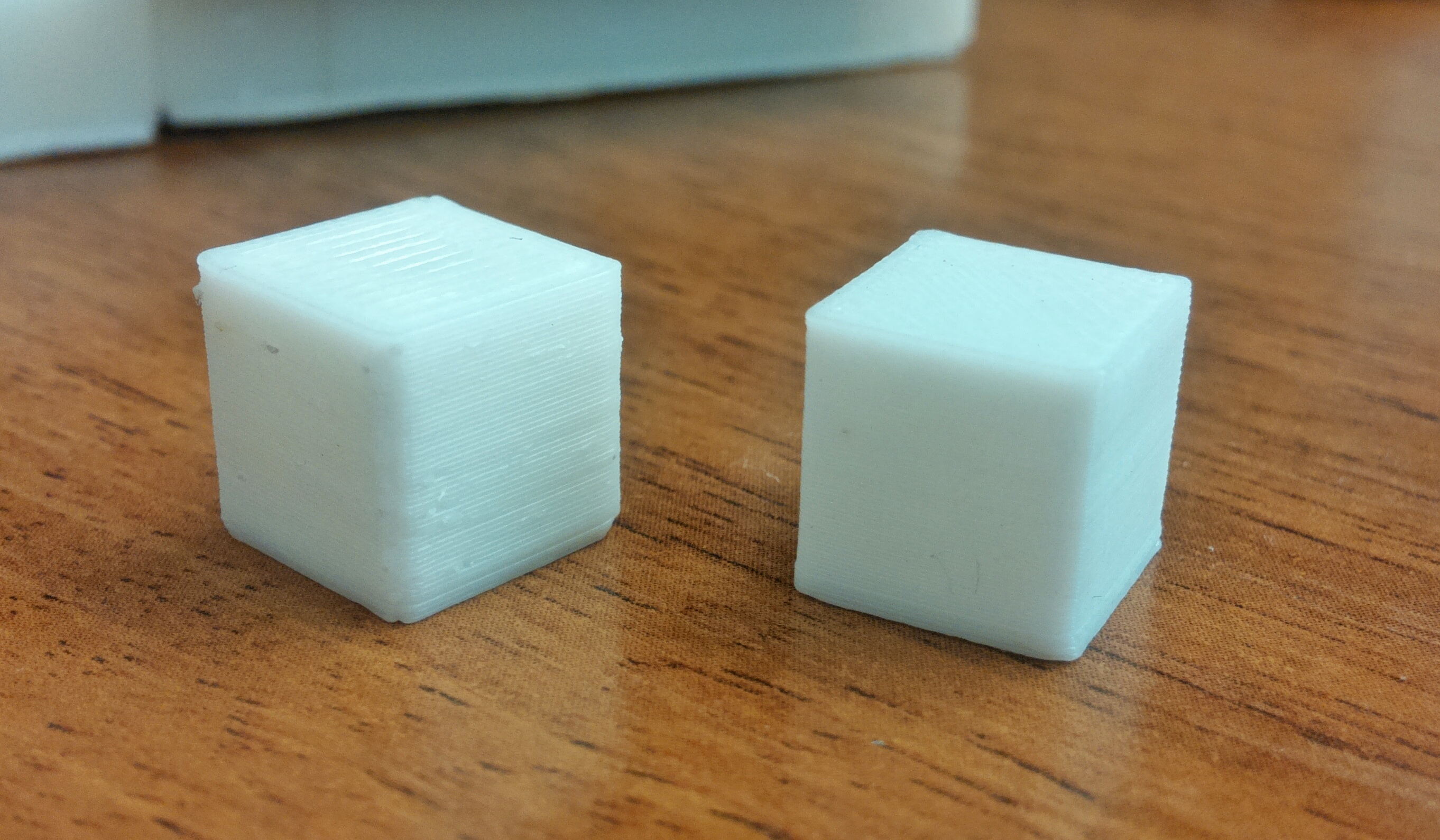

На фото кубик слева это напечатанный гранью в сторону оси z. По середине грани видно шов. Справа кубик напечатанный задней стороной к оси z. Справа видно на углу гребенку.
Треугольник попробую напечатать.
Вложения
Laeron

Сообщения: 23
Зарегистрирован: 29 апр 2016, 23:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение rgusev » 20 июн 2016, 13:28

Вопрос.
Купил и собрал себе 3Д принтер.
Осваиваю.
Никогда вопросами работы в сфере 3Д не занимался.
Подскажите
1. Какой либо софт для создания 3Д моделей, понятный в освоении "лицу не далеко отошедшему от чайника"
Софт предполагается использовать как для моделирования/рисования с нуля, так и для конвертации фотоснимков в 3Д медель. (замена 3Д сканера)
2. Работаю в Repetier-Host и слайсере Slic3r.
Подскажите где там можно увидеть точные габариты предполагаемого изделия и есть ли возможность корректировать отдельные детали прямо там. К примеру уменьшить диаметр отверстия или отрезать "лишнюю" часть.
Или разбить деталь на несколько фрагментов со стыками, для склейки после печати...
3. Собственно может что попроще в освоении посоветуете. С документацией на русском.

И вот что ещё.
Если у кого есть или знает.
Ищу 3Д модель демпфиров на двигатель принтера. "муфта переходная алюминиевая"
Где то когда то встречал, но сейчас лажу по ресурсам е могу найти...
rgusev

Сообщения: 262
Зарегистрирован: 30 май 2016, 14:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FtNK » 20 июн 2016, 16:51

В добавок к вопросу с режимом заполнения в слайсере вопрос - когда и с каким пластиком лучше использовать обдув, а когда не надо?
FtNK

Сообщения: 204
Зарегистрирован: 26 май 2016, 23:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Fortune314 » 20 июн 2016, 17:52

Здравствуйте.

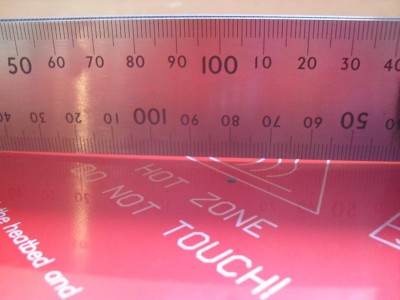

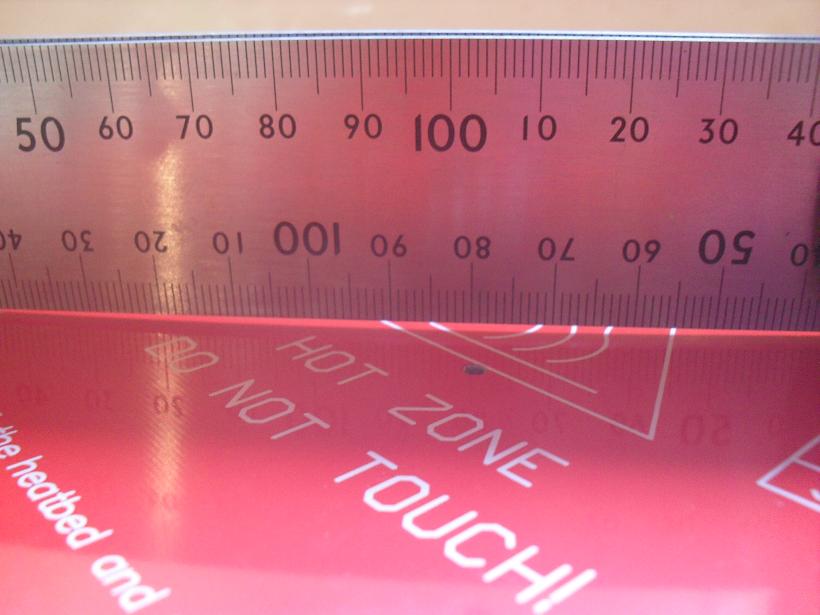

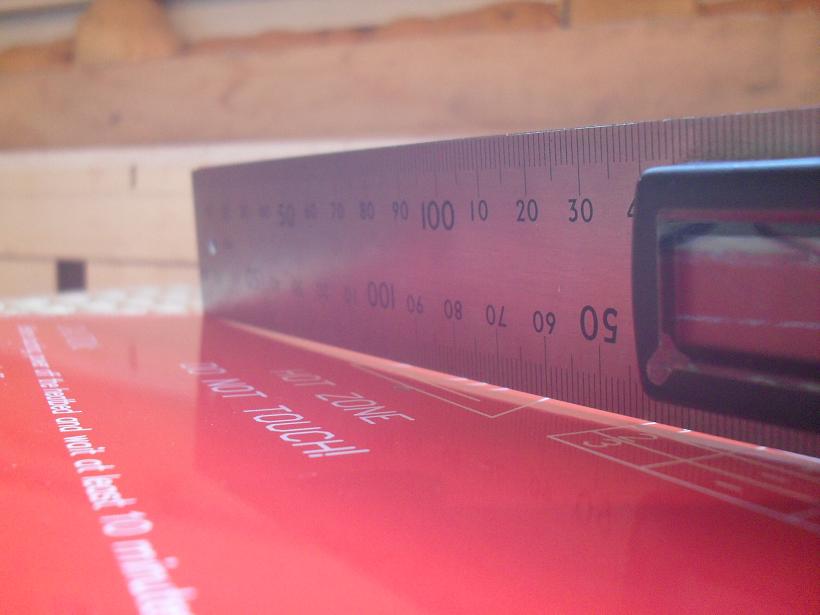

Пришел теплый стол. Кривой пропеллером и яма\горка по центру пару миллиметров. :(
Упакован был так как я никогда не видел чтоб китайцы паковали, прямо излишне хорошо.
1) Это норма для этих столиков?
2) Стоит ли ругаться с продавцом и требовать деньги назад?
3) Можно ли исправить это? Нюанс в том что сторона на которой идет "сетка" выпуклая вверх, т.е. уперев во что то центр и притянут края столик можно установить только сеткой\проводником вниз, как вообще правильно устанавливают эти столики вверх или вниз сеткой\проводником?


Добавлено спустя 2 минуты 11 секунд:
вот кстати адрес где брал на всякий случай чтобы страна знала имена китайских героев.
http://ru.aliexpress.com/item/New-RepRa ... 44798.html
Fortune314

Сообщения: 10
Зарегистрирован: 21 май 2016, 07:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Diffid » 20 июн 2016, 18:06

Как раз таки дорожки на плате и нагреваются, так что по моему логично класть стол дорожками вверх и на него стекло.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение rgusev » 20 июн 2016, 18:28

Не знаю как у вас, надо смотреть мануал, но на всех видеороликах видно что нагреватель к столу крепится надписью "горячая зона***" наружу.
rgusev

Сообщения: 262
Зарегистрирован: 30 май 2016, 14:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 20 июн 2016, 18:36

:)
ну если делать по уму то нужно два нагревателя соединенных параллельно, надписью "горячая зона***" друг к другу.
так нагреватель не будет выгибать.
или делать самостоятельно, из двухсороннего текстолита такой нагреватель, у которого нагревательный меандр с двух сторон
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Diffid » 20 июн 2016, 18:38

Стол это кусок текстолита, как нравится- так и клади: падписью вверх- красивше и провода будут снизу подпаяны, дорожками вверх- эффективнее нагрев. Какая разница как на "всех видеороликах" ? Можно конечно перестать думать своей головой и делать как у кого-то там, это уж кому как нравится. :pardon:
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение rgusev » 20 июн 2016, 18:40

Я же на писал. "Не знаю как у вас, надо смотреть мануал,...."
rgusev

Сообщения: 262
Зарегистрирован: 30 май 2016, 14:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 20 июн 2016, 18:45

мануалы тоже пишут люди, и они могут ошибаться.
для тех кто в теме недавно будет интересно посмотреть на ранние мануалы, их много на сайте reprap.org
там огромное количество рекомендаций, которые сейчас сообщество в свете опыта читает и понимает что нужно делать "наоборот".
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Fortune314 » 20 июн 2016, 19:32

да я как бы и понимаю что дорожками вверх логичней (хотя сейчас глянул и очень многие кладут дорожками вниз), но стол погнут как раз так что это проблематично так как выпрямлять придется чего то прижимая сверху и это уже вряд ли стекло. Поэтому наверно так и кладут.
Надпись кстати есть с обоих сторон одинаковая.

А что с кривизной стола? это так у всех или это плохое качество и нужно искать другой?

Добавлено спустя 9 минут 37 секунд:
Измерял сопротивление (на холодную) нагревательного элемента хотенда получил 4,7 ома, я ни разу не физик, но это же 30Вт, а китацы обещали 40Вт. Сильно сомневаюсь что сопротивление при нагреве упадет.
Это нормальное явление или просто фуфлыжный нагреватель и надо искать другой?

п.с. магазин кстати все тот же.
http://ru.aliexpress.com/item/3D-Printe ... 60384.html
Fortune314

Сообщения: 10
Зарегистрирован: 21 май 2016, 07:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение imdefined » 20 июн 2016, 19:52

Fortune314 писал(а):да я как бы и понимаю что дорожками вверх логичней (хотя сейчас глянул и очень многие кладут дорожками вниз), но стол погнут как раз так что это проблематично так как выпрямлять придется чего то прижимая сверху и это уже вряд ли стекло. Поэтому наверно так и кладут.
Надпись кстати есть с обоих сторон одинаковая.

А что с кривизной стола? это так у всех или это плохое качество и нужно искать другой?

На стол все равно надо укладывать стекло, там уж пофигу куда чего гнет, всегда можно притянуть.

Стол лучше брать мк3, со встроенной алюминиевой пластиной. Или мк42, но их пока только Йозеф Пруса продает.
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 20 июн 2016, 20:38

не надо придумывать себе лишних проблем =)
снизу утеплитель (хотябы кусок картона), сверху стекло, кривой стол или прямой - не важно.
аналогично с нагревателем, какой есть такой и ставь, 40 или 30 - фиолетово.

Добавлено спустя 12 минут 46 секунд:
rgusev писал(а):1. Какой либо софт для создания 3Д моделей, понятный в освоении "лицу не далеко отошедшему от чайника"
Софт предполагается использовать как для моделирования/рисования с нуля, так и для конвертации фотоснимков в 3Д медель. (замена 3Д сканера)
создавать модели можно в чём угодно, если нет друзей которые могут научить то ставь гугл скетчап, к нему есть множество уроков на ютубе в том числе и на русском, да и вобще он достаточно популярен. совсем детский thincercad, там банально из разных готовых "кубиков" по клеточкам можно собирать модельки
а конвертация фото в модель архисложная задача и просто так в лоб не решается.
rgusev писал(а):2. Работаю в Repetier-Host и слайсере Slic3r.
Подскажите где там можно увидеть точные габариты предполагаемого изделия и есть ли возможность корректировать отдельные детали прямо там. К примеру уменьшить диаметр отверстия или отрезать "лишнюю" часть.
Или разбить деталь на несколько фрагментов со стыками, для склейки после печати...
габариты удобно смотреть в программе из первого пункта, обычно там есть инструмент "линейка" и можно замерять любые размеры
разбивка и редактирование так же делается в редакторе из первого пункта, а самое печальное что в большинстве случаев ты будешь иметь дело уже с STL моделью, она состоит из треугольников, и просто так там нельзя изменить диаметр отверстия, так как отверстие там будет в виде многоугольника и придётся основательно попотеть пока его заново перерисуешь.

rgusev писал(а):Ищу 3Д модель демпфиров на двигатель принтера. "муфта переходная алюминиевая"
тыб хоть фотку этой муфты показал, ато их мильён разных бывает.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
