Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 19 апр 2016, 17:14

Самое простое - поставить два хотэнда рядом. Те же е3д, например, и боуден подачу к каждому. Самая засада - выставить их по высоте одинаково. Но даже выставленные, они могут цеплять за модель. Итнересная идея здесь http://www.thingiverse.com/thing:1362557 но плохо что все висит на оси сервы. Долго она так не проживет ИМХО.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 19 апр 2016, 17:55

Deadbugs1 писал(а):Помогите с проблемой.
Собираю Prusa I3, на мега+RAMPS 1.4. Настроил прошивку Marlin и залил ее с компа в мегу. На экране появилась информация, прошивка загрузилась.
Но при подкючении блока питания и компа одновременно оплавился USB кабель.
Пичем при подключении компа мега загружается и при подключении блока питания отдельно все грузится.
Но при подключении их вместе оплавился кабель и умер USB порт на ноуте.
Подскажите что может быть?
Мега и рампс с Алиэкспресс.

предположу что имеем существенно больше +5V на порту USB у меги (не работает стабилизатор)
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Deadbugs1 » 19 апр 2016, 19:14

Спасибо, завтра проверю. Собираю принтер на работе. Может подскажите распиновку USB?
Deadbugs1

Сообщения: 7
Зарегистрирован: 19 апр 2016, 16:00

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 19 апр 2016, 20:19

Alex Post писал(а):Самое простое - поставить два хотэнда рядом. Те же е3д, например, и боуден подачу к каждому. Самая засада - выставить их по высоте одинаково. Но даже выставленные, они могут цеплять за модель. Итнересная идея здесь http://www.thingiverse.com/thing:1362557 но плохо что все висит на оси сервы. Долго она так не проживет ИМХО.

Конечно два простых хотэнда тяжело выставить. Но например у Химеры это продумано, там просто винтом фиксируется термобарьер, можно его легко перемещать (наверное)
По поводу второго варианта - мне кажется самый удачный, но вот как его разместить на горизонтальной каретке... Никто не встречал такой конструкции?
А вот что такая бандура на оси сервы висит, это плохо конечно.
Второй мне вариант больше нравится, и соплей не будет.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 19 апр 2016, 20:59

Так на горизонтали есть куда развернуться. Только самому моделить надо. Крепление хотэндов на отдельной оси поставить и через тягу сервой ворочать. А чтоб хорошо фиксировалось - пружину поставить по принципу клавишного выключателя. Я все над таким механизмом для пруши думаю, да никак не соберусь сесть за моделинг.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 19 апр 2016, 21:14

Deadbugs1 писал(а):Спасибо, завтра проверю. Собираю принтер на работе. Может подскажите распиновку USB?

такие вещи всегда под рукой в гугл картинках
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение megabolt » 19 апр 2016, 22:08

Подскажите кто как настраивал область печати? у меня стандартный нагревательный стол 200х200мм, но область перемещения 250х250 где то. стол находится посередине. как и где можно задать печатную область строго по центру?. прошивка Marlin, slic3r, pronterface. Пробовал в pronterface задавать размеры стола и смещения- фигня какая-то выходит. Щас остановился на следующем: в slic3r ставлю рабочее поле 250х250 печатает примерно по середине. но сносит скрепки которые стекло прижимают, на траектории от нуля до начала печати(везет головой прямо над стеклом). Возможно ли настроить область печати или научить его поднимать голову при перемещении от хома к началу печати??
Аватара пользователя
megabolt

Сообщения: 31
Зарегистрирован: 24 янв 2012, 23:59
Откуда: Москва
Skype: kbelozerov
ФИО: Константин

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 19 апр 2016, 22:37

Я тут подобный вопрос задавал одну/две страницы назад, только по репетиерхосту... Аналогичная проблема была. Видно ни кто об этом не знает, как и что.
На фабричном принтере как-то все эти границы определяются четко, но раскопать эти параметры не смог. Да и прошивки разные и платы тоже.

п.с. возможно надо искать в темах именно по данным прошивкам. Но мне уже не актуально.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 19 апр 2016, 23:23

megabolt писал(а):Подскажите кто как настраивал область печати? у меня стандартный нагревательный стол 200х200мм, но область перемещения 250х250 где то. стол находится посередине. как и где можно задать печатную область строго по центру?.


А физически задать этот размер - не вариант? Поставить концевики по Х и У, чтобы ноль был точно в начале координат и указать в прошивке поле 200х200.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 19 апр 2016, 23:27

На акриловом корпусе, если конструкция фабричная, концевики стоЯт не около стола в ноле. Как-то должно задаваться. У меня в прошивке есть отступы по осям, но тогда принтер больше положенного почему-то шагал (который сам собирал и вроде как всё прописал в конфигураторе), в заводском всё четко работает.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение megabolt » 19 апр 2016, 23:55

А физически задать этот размер - не вариант? Поставить концевики по Х и У, чтобы ноль был точно в начале координат и указать в прошивке поле 200х200.


У меня конфигурация H-bot там концевики особо не перенесешь, порно получится какое-то. :( .
ну в общем с костылями щас вроде печатает
Аватара пользователя
megabolt

Сообщения: 31
Зарегистрирован: 24 янв 2012, 23:59
Откуда: Москва
Skype: kbelozerov
ФИО: Константин

Re: Новичкам. Задай вопрос - получи ответ

Сообщение degid » 20 апр 2016, 01:15

Подскажите плиз с автоуровнем, какой надо записать стартовый G-code?
Написал такой:
Код: Выделить всёРазвернуть
G28 X0
G28 Y0
G29 V4
G1 Z5 F4000 ; lift nozzle

Но после этого если отправить головку в Z0 (например G0 X50 Y50 Z0), то вместо Z0, головка уходит куда-то за предел стола и не реагирует на концевик. Уже как-то сыкотно экспериментировать, 2 аварии после которых нужно было всё перемерять/подкручивать =@
Marlin-RC3/RAMPS 1.4
degid

Сообщения: 5
Зарегистрирован: 22 мар 2016, 00:27
Откуда: Ясиноватая
прог. языки: Python

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 20 апр 2016, 06:24

Alex Post писал(а):Так на горизонтали есть куда развернуться. Только самому моделить надо. Крепление хотэндов на отдельной оси поставить и через тягу сервой ворочать. А чтоб хорошо фиксировалось - пружину поставить по принципу клавишного выключателя. Я все над таким механизмом для пруши думаю, да никак не соберусь сесть за моделинг.

А я вот серьезно уже по этому поводу думаю. Но сначала надо разобраться как к моей плате серву подключить.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FnSt » 20 апр 2016, 11:13

pirat777knj писал(а):Нужна помощь. Замучился уже печатать.
Первые 2 слоя печатаются нормально, потом начинает спать точками, притом абсолютно на любой скорости, с любым слайсером. Прошивка марлин 1.1.0rc2 Что это может быть?


Лично у меня полностью решилась идентичная проблема когда "задавил" скорость печати вдвое через быстрое регулирование (панель управления - я так понимаю пропорционально задавливает скорость перемещения при всех вида печати - края, заполнение, верх, низ и т.п.) + отдельно скорость перемещения для слоев заполнения поставил равной основной скорости печати граней (60 мм/с).

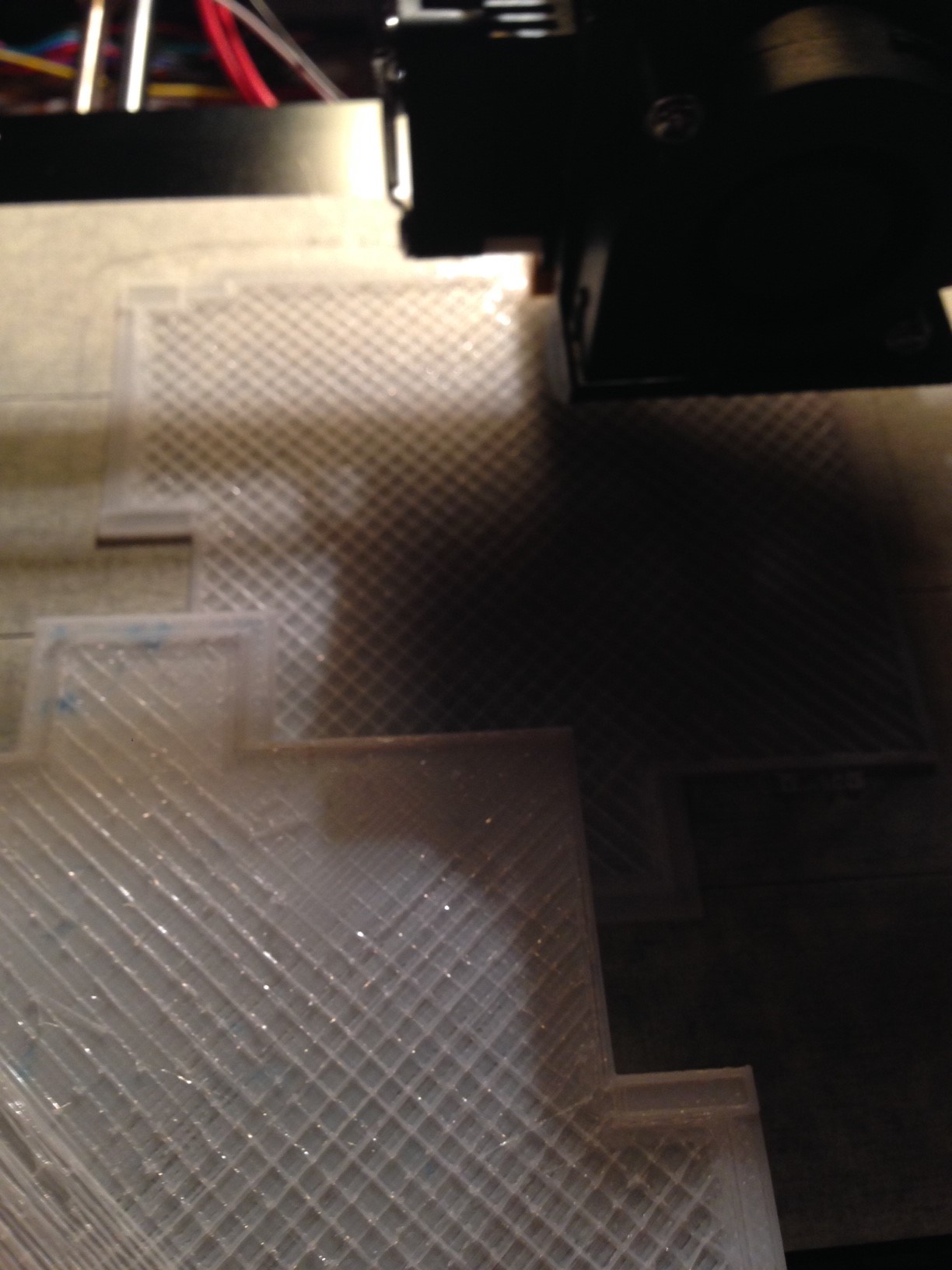

Вложения
FnSt

Сообщения: 3
Зарегистрирован: 17 апр 2016, 22:40

Re: Новичкам. Задай вопрос - получи ответ

Сообщение degid » 20 апр 2016, 11:46

degid писал(а):Подскажите плиз с автоуровнем, какой надо записать стартовый G-code?
Написал такой:
Код: Выделить всёРазвернуть
G28 X0
G28 Y0
G29 V4
G1 Z5 F4000 ; lift nozzle

Но после этого если отправить головку в Z0 (например G0 X50 Y50 Z0), то вместо Z0, головка уходит куда-то за предел стола и не реагирует на концевик. Уже как-то сыкотно экспериментировать, 2 аварии после которых нужно было всё перемерять/подкручивать =@
Marlin-RC3/RAMPS 1.4

Проблема не только с Z, но и с другими осями. После "G29 V4" принтер игнорит HOME. Или X_PROBE_OFFSET_FROM_EXTRUDER, Y_PROBE_OFFSET_FROM_EXTRUDER, Z_PROBE_OFFSET_FROM_EXTRUDER.
degid

Сообщения: 5
Зарегистрирован: 22 мар 2016, 00:27
Откуда: Ясиноватая
прог. языки: Python
