Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vlad-I » 18 янв 2015, 19:15

Antarius писал(а):1. Каков шаг должен быть по оси z?
2. Шаг по z - это толщина слоя или не обязательно? Зависит ли шаг от диаметра сопла? Достаточно ли шага 0,1...0,15 мм по вертикали?
3. Скорость по х и у максимально какая? И каков обычно шаг перемещения головки по этим осям. Если у меня в режиме полушага шаг получается 0,1 мм, при этом скорость может быть хоть 150 мм в сек - надо ли переходить на микрошаг для большей точности?
4. Температура пластика PLA на выходе из сопла?

1. Шаг стандартный для стандартной шпильки м5-м8
2. Необязательно, шаг резьбы - это один оборот двигателя, шагов двигателя в обороте значительно больше. Зависит - рекомендованная толщина слоя - не больше 0.8 от диаметра сопла
3. От конструкции принтера зависит, от пропускающей способности хотенда, от резонансов и прочее
4. 220 макс температура для ПЛА, но при нашей точности термисторов прошивка может показывать что угодно
Vlad-I

Сообщения: 307
Зарегистрирован: 06 апр 2013, 01:14
Откуда: Мытищи-Королев

Re: Новичкам. Задай вопрос - получи ответ

Сообщение petrovv111 » 18 янв 2015, 19:37

Народ! Подскажите как называется термо-материал в который оборачивается hotend. Также подскажите продавца на алиэкспресс.
petrovv111

Сообщения: 31
Зарегистрирован: 29 ноя 2013, 20:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 18 янв 2015, 19:45

У моего принтера просто каптоновой лентой обёрнута..
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение petrovv111 » 18 янв 2015, 19:47

Revenger писал(а):У моего принтера просто каптоновой лентой обёрнута..

Одного каптона недостаточно!
petrovv111

Сообщения: 31
Зарегистрирован: 29 ноя 2013, 20:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 18 янв 2015, 20:03

Кому как.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Scald » 18 янв 2015, 20:23

petrovv111 писал(а):Народ! Подскажите как называется термо-материал в который оборачивается hotend. Также подскажите продавца на алиэкспресс.


ФУМ-лентой еще оборачивают.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Новичкам. Задай вопрос - получи ответ

Сообщение petrovv111 » 18 янв 2015, 20:30

Scald писал(а):
petrovv111 писал(а):Народ! Подскажите как называется термо-материал в который оборачивается hotend. Также подскажите продавца на алиэкспресс.


ФУМ-лентой еще оборачивают.

Она разве выдержит высокие температуры? Родной материал совершенно не похож на фум ленту. Пока нашел такой вариант, но продавец жлоб: http://3dprinter.org.ua/shop/hotend_protect/
petrovv111

Сообщения: 31
Зарегистрирован: 29 ноя 2013, 20:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Scald » 18 янв 2015, 20:59

Щас придет продавец и расскажет что почем :)
Как вариант - стеклотканью зафигачить.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Antarius » 18 янв 2015, 21:22

А для чего вообще этот термоскотч - чтобы не охлаждалась головка? Или для чего- то ещё?
Еще не понял - толщина слоя зависит только от подачи материала в сопло или от скорости подачи головки или от диаметра сопла? Ее можно рассчитать или только опытным путем подбирать? Спасибо.
Antarius

Сообщения: 5
Зарегистрирован: 02 июл 2014, 15:42

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zusul86 » 18 янв 2015, 21:58

petrovv111 писал(а):

На днях заказал http://www.dx.com/ru/p/3d-printer-heat- ... Lvy0hTWiPI
посмотрим что приедет...
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Новичкам. Задай вопрос - получи ответ

Сообщение petrovv111 » 18 янв 2015, 22:38

Zusul86 писал(а):
petrovv111 писал(а):

На днях заказал http://www.dx.com/ru/p/3d-printer-heat- ... Lvy0hTWiPI
посмотрим что приедет...

Спасибо! Именно это я искал!
petrovv111

Сообщения: 31
Зарегистрирован: 29 ноя 2013, 20:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Disa555 » 19 янв 2015, 12:05

artem64 писал(а):Нужна помощь по шаговикам, весь день с ними копаюсь, никак не пойму в чем проблема.

Принтер Prusa i3 Rework, прошивка самый последний марлин, моторы wantai609, движки DRV8825 на 1/32, пытался начать калибровать по оси Х, но наткнулся на следующую проблему.

1. Ставлю каретку по центру, отправляю через Printrun команду G91 для относительного позиционирования.
2. Затем отправляю команду G1 X20, шаговик с каким-то ультразвуком перемещается в верном направлении на вроде бы верное расстояние.
3. Отправляю команду G28 X чтобы вернуть каретку в начальное положение ... и вот тут проблема, шаговик просто проскочил изначальное положение в относительном позиционировании и поехал дальше, затем врезался в раму, еле успел выдернуть питание из розетки.

Сначала думал что не так подключил провода, хотя перед этим прозванивал и нашёл пары. Первым оставил красный, остальные перетыкивал и проверил все возможные комбинации, результат всегда был тот же самый. Потом подумал что может проблема в драйвере, попробовал поставил другой, та же проблема, попробовал другой шаговик, тоже самое. Снял шаговик с принтера и попробовал его запустить без нагрузки.

Опять отправил те же самые команды, после команды G28 X шаговик прокрутился в обратное положение, но опять же, сместился он дальше изначально положения (Видео - http://youtu.be/qGTXebjJERE), но в итоге затормозил. И тут появился второй непонятный момент, после того как шаговик отработал команду G28 X ещё несколько секунд оставался какой-то непонятный гул, который потом исчезал и снова появлялся, как-будто отрабатывал по циклу. Резистор на движке сначала ставил на минимум, потом прибавил на половину оборота, ничего не изменилось. Как выставить более точно и на каких контактах замерять ток или напряжение так и не понял, решил не рисковать чтобы не спалить всю электронику.

Шаговики стоят вот эти - http://ru.aliexpress.com/item/5pcs-NEMA ... 86869.html
Движки вот эти - http://ru.aliexpress.com/item/-/1951704030.html

Настройки в прошивке пробовал такие:
#define DEFAULT_AXIS_STEPS_PER_UNIT {80,80,4000,600} //также пробовал (160, 160, 4000, 1000)
#define DEFAULT_MAX_FEEDRATE {500, 500, 2, 25} // (mm/sec)
#define DEFAULT_MAX_ACCELERATION {2000,2000,20,1000} // X, Y, Z, E maximum start speed for accelerated moves. E default values are good for skeinforge 40+, for older versions raise them a lot.

#define DEFAULT_ACCELERATION 2000 // X, Y, Z and E max acceleration in mm/s^2 for printing moves
#define DEFAULT_RETRACT_ACCELERATION 2000


Чтобы было более понятно, сделал видео, к сожалению без звука. Ссылка - http://youtu.be/qGTXebjJERE Обратите внимание на кол-во оборотов шаговика, на 3 секунде идёт выполнение команды G1 X20, на 11 секунде выполняется G28 X. Подскажите где я накосячил ?

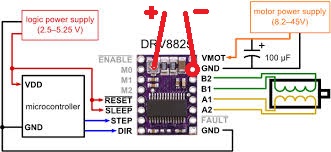

Короче плюсовым щупом тыкаешь в центр переменного резистора (мультиметр переводишь в вольты до 2 или до 20) короче как на картинке.
вольтаж должен быть равен = (ток двигателя*0.7)\2 как то так.
для А4989 = (ток двигателя*0.7)\2.5

Добавлено спустя 7 минут 23 секунды:
Antarius писал(а):А для чего вообще этот термоскотч - чтобы не охлаждалась головка? Или для чего- то ещё?
Еще не понял - толщина слоя зависит только от подачи материала в сопло или от скорости подачи головки или от диаметра сопла? Ее можно рассчитать или только опытным путем подбирать? Спасибо.

как уже сказали максимальная толщина слоя не должна превышать 80% диаметра сопла.
для сопла 0.5 я печатал со слоем 0.4 - считаю эту печать скоростную и черновую, печатает быстро но слои очень хорошо заметны.
так же печатал слоем 0.3 и 0.2 - получше было.
Для качества конечно лучше 0.3-0.15 сопло, так как диаметр сопла влияет на качество углов и всякой мелачовки.
Вложения
Disa555

Сообщения: 141
Зарегистрирован: 15 янв 2014, 13:02
Откуда: Украина г. Славутич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение artem64 » 19 янв 2015, 13:34

вместо того чтобы сразу ломать, проверил бы вначале что концевики правильно подключены и работают.

Концевики перед этим проверял, они работают, каретка полетела в сторону максимума, а там концевиков нет, ставил только на минимумы.

Короче плюсовым щупом тыкаешь в центр переменного резистора (мультиметр переводишь в вольты до 2 или до 20) короче как на картинке.
вольтаж должен быть равен = (ток двигателя*0.7)\2 как то так.
Спасибо, всё проверил и подкрутил как надо.
artem64

Сообщения: 14
Зарегистрирован: 17 янв 2015, 20:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 19 янв 2015, 15:31

Antarius писал(а):1. Каков шаг должен быть по оси z?
2. Шаг по z - это толщина слоя или не обязательно? Зависит ли шаг от диаметра сопла? Достаточно ли шага 0,1...0,15 мм по вертикали?
3. Скорость по х и у максимально какая? И каков обычно шаг перемещения головки по этим осям. Если у меня в режиме полушага шаг получается 0,1 мм, при этом скорость может быть хоть 150 мм в сек - надо ли переходить на микрошаг для большей точности?
4. Температура пластика PLA на выходе из сопла?

1. шаг по Z должен быть в разы меньше толщины слоя.
2. шаг винта стандартный для шпилек, но у ШД должен быть микрошаг.
дело в том что погрешность резьбы всегда есть, и если теоретически ты высчитал что 10 шагов двигателя = 1 мм высоты по Z
то на детали высотой 50 мм наверняка будет погрешность, из за того что теоретически там 10 шагов на 1 мм, а фактически 10,5 шагов на мм, и вместо 50 мм получится модель высотой 52,5 мм.
поэтому после сборки всегда калибруют оси, выставляют количество шагом на мм реальные, какие получаются по штангенциркулю.
шаг принтера должен позволять такую калибровку, ведь в прошивке 10,5 на мм нельзя выставить, можно только целые значения.
3. начиная с 20-30 мм/с уже худо бедно можно печатать, но лучше от 80 мм/с и выше. микрошаг нужен для точной калибровки и для общей плавности и тишины работы.
4. вначале ставь какую продавец скажет, потом отклибруешь под твой конкретный датчик/хотэнд/пластик.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение VegasGlass » 19 янв 2015, 19:14

Добрый Всем день!
Подскажите какой выбрать 3Д принт, на сегодняшний день, для печати дверных ручек, петлей для душ.кабин и всякой фурнитуры размерностью 200*200*200мм. с достаточно точной и гладкой прорисовкой, потому что некоторые детали очень плотно подходят друг к другу. Хотелось бы подобрать модель достаточно надежную технически, с московским сервисом, гуманными цифрами на расходники, и соотношением цена-качество, планируемый бюджет до 60 т.р., печатать планируется не много.
Заранее благодарю...
VegasGlass

Сообщения: 1
Зарегистрирован: 19 янв 2015, 19:02
