Re: Новичкам. Задай вопрос - получи ответ

Сообщение porex » 18 сен 2014, 19:09

А вместе с ними и все близлежащие детали, улетающие от потока воздуха;) Не все умеют пользоваться феном.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Sheridan » 19 сен 2014, 11:08

Приветствую всех профи и не только! прошу помочь в решении проблемы:

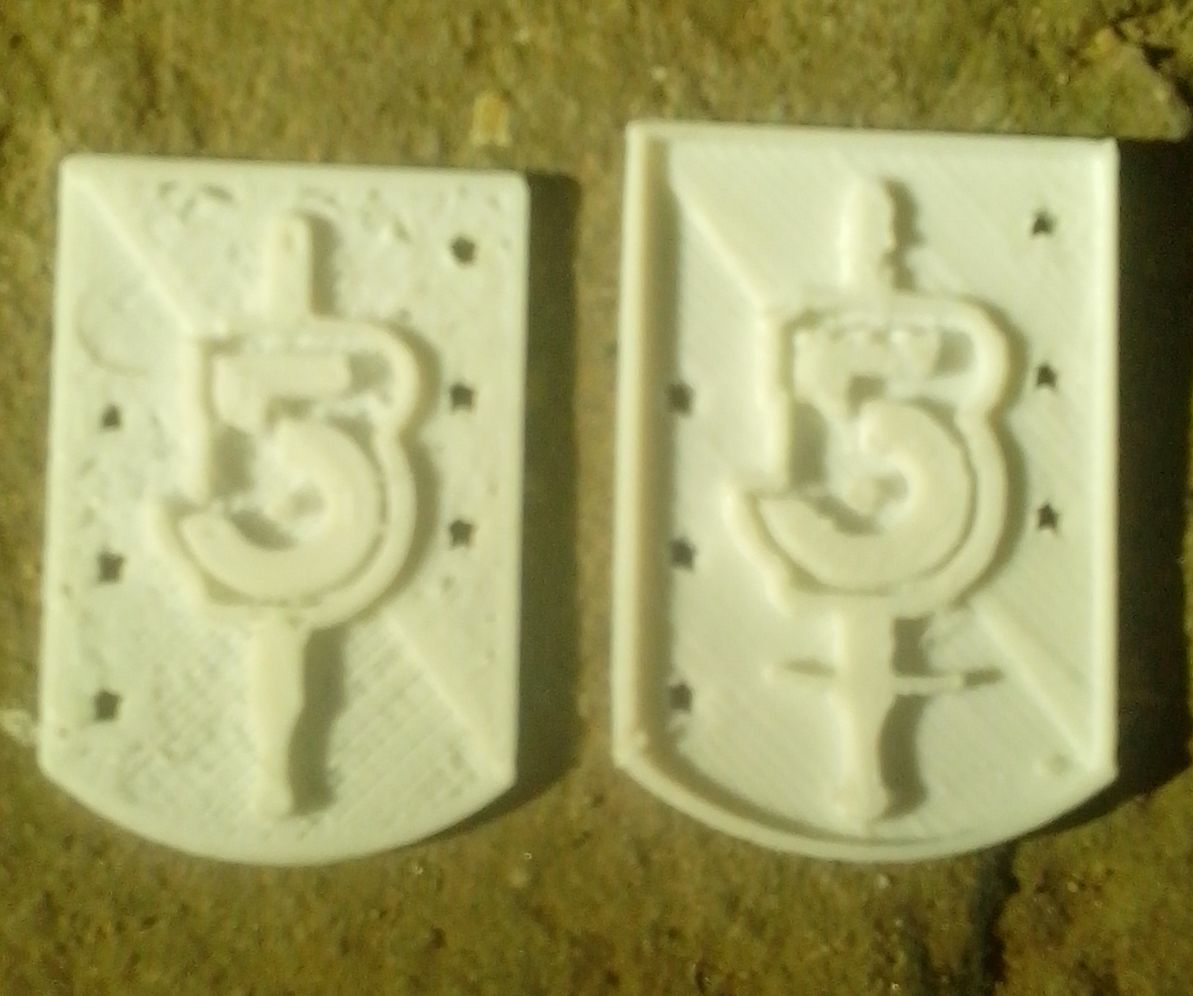

Имеется Prusa I3 с соплом 0,4 и т.д.. .все было замечательно, только в один день что-то случилось, подозреваю что в параметрах, а может и нет, но стали очень плохо печататься мосты ( с пробелами) и заливка верха , крышка изделий получается тоже с дырками. Генерирую все Slic3 - и пользуюсь последними Repetier, хотя пробовал это же сделать в Cura - получилось значительно лучше( слева рис - Репетиером и справа Курой). Что подскажете, где я может не ту галочку поставил в настройках или как? уже и скоростя менял и кол-во нити на заливку.. замаялся. Прошу помощи и советов! :shock: если будет непонятно на фото - постараюсь перефотать, потому как камера на моб.слохая :(
Вложения
Sheridan

Сообщения: 9
Зарегистрирован: 19 сен 2014, 10:42

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ales2k » 19 сен 2014, 11:40

Дело наживное, заодно все остальные детали станут съемными :)
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Новичкам. Задай вопрос - получи ответ

Сообщение JenkaBY » 19 сен 2014, 17:15

Люди опытные, кто знает как влияет на выдавленный пластик параметр в настройке slic3rа "Extrusion multiplier" на вкладке Filament ?
Подсказку я перевел (точнее гугл) , если кому надо, то вот он
Этот фактор изменяет количество потока пропорционально. Возможно, вам придется изменить этот параметр, чтобы получить хороший качество поверхности и исправлять одиночные ширину стены. Обычные значения между 0,9 и 1,1. Если вы думаете, что нужно изменить в этом больше, посетите диаметра нити накала и ваши шаги прошивки E.


Задам, на всякий случай,вопрос по-другому, как будет выглядеть одна и та же напечатанная деталь при "Extrusion multiplier" со значением 0,9 и со значением 1,1? Выдавленная линия будет толще при 1,1 или 0,9?
JenkaBY

Сообщения: 7
Зарегистрирован: 14 авг 2014, 08:49
Откуда: Беларусь, г.Гродно
ФИО: Евгений Александрович

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Акелла » 19 сен 2014, 17:37

JenkaBY писал(а):Люди опытные, кто знает как влияет на выдавленный пластик параметр в настройке slic3rа "Extrusion multiplier" на вкладке Filament ?
Подсказку я перевел (точнее гугл) , если кому надо, то вот он
Этот фактор изменяет количество потока пропорционально. Возможно, вам придется изменить этот параметр, чтобы получить хороший качество поверхности и исправлять одиночные ширину стены. Обычные значения между 0,9 и 1,1. Если вы думаете, что нужно изменить в этом больше, посетите диаметра нити накала и ваши шаги прошивки E.


Задам, на всякий случай,вопрос по-другому, как будет выглядеть одна и та же напечатанная деталь при "Extrusion multiplier" со значением 0,9 и со значением 1,1? Выдавленная линия будет толще при 1,1 или 0,9?

Считай это как % 1.1 = 110% , 0.9 = 90% чем больше тем больше давит пластика
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение wandergraft » 20 сен 2014, 20:17

Приветствую. Собираю дельта принтер, помогите с элекрикой разобраться, плата ардуино 2560 и рампс 1.4. Собрал схему и не пойму в чем дело, двигатели вращаются с разной скоростью, причем по оси Z с медленной, по оси Х в два раза быстрее, а по оси Y быстрее в четыре раза чем по Z. Устанавливал разные прошивки marlin ни чего не помогает. http://youtu.be/aBVlEm79x1g
wandergraft

Сообщения: 57
Зарегистрирован: 19 май 2014, 21:37

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 20 сен 2014, 20:57

Вот думаю использовать по осям XY редуктор 1/2 с ременной передачей, в таком случае повышается момент и двигать можно быстрее при том же двигателе, мнения будут ?
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Xerks » 22 сен 2014, 09:58

wandergraft писал(а):Приветствую. Собираю дельта принтер, помогите с элекрикой разобраться, плата ардуино 2560 и рампс 1.4. Собрал схему и не пойму в чем дело, двигатели вращаются с разной скоростью, причем по оси Z с медленной, по оси Х в два раза быстрее, а по оси Y быстрее в четыре раза чем по Z. Устанавливал разные прошивки marlin ни чего не помогает. http://youtu.be/aBVlEm79x1g

а файлики из папки для дельта-принтера (example_configurations/delta) подложили с заменой исходных? Микрошаги для драйверов моторов выставлены одинаково?

Добавлено спустя 2 минуты 4 секунды:
whale писал(а):Вот думаю использовать по осям XY редуктор 1/2 с ременной передачей, в таком случае повышается момент и двигать можно быстрее при том же двигателе, мнения будут ?

Момент-то повышается, но на столько же понижается скорость (обороты/сек). Баланс необходимо найти - чтобы по мощности было необходимо и достаточно, и при этом был максимум скорости (т.е. избыточная мощность не нужна, чуть запаса к необходимой должно быть). Какие моторы используете, какой шаг, какая сейчас скорость перемещения, что не нравится и чего хочется получить?
Аватара пользователя
Xerks

Сообщения: 34
Зарегистрирован: 18 сен 2014, 09:48

Re: Новичкам. Задай вопрос - получи ответ

Сообщение wandergraft » 22 сен 2014, 13:47

Xerks писал(а):а файлики из папки для дельта-принтера (example_configurations/delta) подложили с заменой исходных? Микрошаги для драйверов моторов выставлены одинаково?

Так там же для всех трех осей для дельты выставляется или я чего то не понимаю?
#define XYZ_FULL_STEPS_PER_ROTATION 200
#define XYZ_MICROSTEPS 16
#define XYZ_BELT_PITCH 2
#define XYZ_PULLEY_TEETH 17
#define XYZ_STEPS (XYZ_FULL_STEPS_PER_ROTATION * XYZ_MICROSTEPS / double(XYZ_BELT_PITCH) / double(XYZ_PULLEY_TEETH))


Ну я уже нашел причину, оказалось контакта не было. Где точно даже не знаю, конечно с самого начала думал что где то контакта нету поэтому уже вытаскивал все драйвера, везде шевелил и вставлял на место, но ни чего не менялось. Поэтому стал на прошивку грешить и с ней химичил, но и тут ни чего не изменилось. Тогда уже стал думать что платы бракованные попались и хотел уже новые заказывать. Потом взял таки тестер и стал прозванивать между МS-1, МS-2, МS-3 и VDD смотрю не везде прозванивается. Сначала хотел спаять все намертво со злости, но потом ограничился полной разборкой и зачисткой всех контактов мелкой шкурочкой и под драйвера вместо штатных замыкателей поставил загнутые V образные пластинки. Теперь все нормально стало.
wandergraft

Сообщения: 57
Зарегистрирован: 19 май 2014, 21:37

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 22 сен 2014, 14:55

Смысл в редукторе простой - повысить скорость движения стола без применения монстроидальных двигателей.
Редуктор правда уменьшит разрешение но думаю 0,1мм вполне достаточно для 3D печати а такое разрешение вполне можно сделать с редуктором 1/2 мотором 1,8град в режиме микрошага.
Цель пока печать на 300мм/с с хорошим ускорением, стол имеет определенную массу которую уже сложно уменьшить + само изделие.
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Xerks » 23 сен 2014, 09:54

wandergraft писал(а):Ну я уже нашел причину, оказалось контакта не было.

Ну и замечательно, электрика - наука о контактах :pardon: Попробуйте ещё спрей для контактов (в автомагазинах бывает) - раз такая тема обнаружилась, может и повториться позже.

whale писал(а):Смысл в редукторе простой - повысить скорость движения стола без применения монстроидальных двигателей.
Редуктор правда уменьшит разрешение но думаю 0,1мм вполне достаточно для 3D печати а такое разрешение вполне можно сделать с редуктором 1/2 мотором 1,8град в режиме микрошага.
Цель пока печать на 300мм/с с хорошим ускорением, стол имеет определенную массу которую уже сложно уменьшить + само изделие.

Т.е. сейчас мотор именно "не тянет" на тех скоростях/ускорениях, которые хочется использовать? Всмысле гудит, не едет так, как хочется, пропускает шаги и пр.? А что касаемо стола - выходов много, например - конструкция с неподвижным столом, если уж он такой тяжёлый получился.
Аватара пользователя
Xerks

Сообщения: 34
Зарегистрирован: 18 сен 2014, 09:48

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 23 сен 2014, 10:19

Да, пропускает шаги выше 100мм/с из за инерции стола.
Делать стол неподвижным много не выиграть если не наоборот.
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Reddik » 23 сен 2014, 14:58

Коллеги, подскажите как правильно залить g code на флешку? Лью через Pronterface но сто то долго, есть альтернативные способы? Просто залить на флешку с расширением *.G через кард ридер файл принтер не видит.
Reddik

Сообщения: 19
Зарегистрирован: 08 июн 2014, 03:21

Re: Новичкам. Задай вопрос - получи ответ

Сообщение loox » 23 сен 2014, 16:01

Добрый день коллеги. Я Учитель в РобоКлубе, у нас случилось счастье - мы купили три конструктора Prusa i3,
все шевелиться но результата нет. Кто сочтет возможным помочь настроить факультативно - откликнитесь ( в личку)
использовать форум конечно правильно, но затруднительно - здесь такая каша !?
Loox
loox

Сообщения: 326
Зарегистрирован: 26 мар 2008, 12:45

Re: Новичкам. Задай вопрос - получи ответ

Сообщение porex » 23 сен 2014, 17:00

Reddik писал(а): Просто залить на флешку с расширением *.G через кард ридер файл принтер не видит.

Файл должен быть с разрешением .gco


loox писал(а):Кто сочтет возможным помочь настроить факультативно - откликнитесь ( в личку)

Вы бы город написали для начала.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону
