Re: Новичкам. Задай вопрос - получи ответ

Сообщение mirson » 10 сен 2014, 09:51

Уважаемые. Наконец я собрал свой мендель 90 и пошли первые попытки печати. Описано в теме про него.

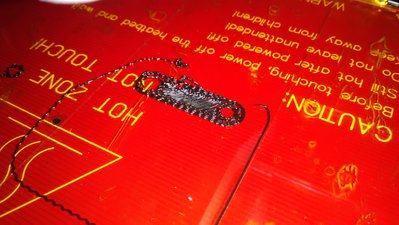

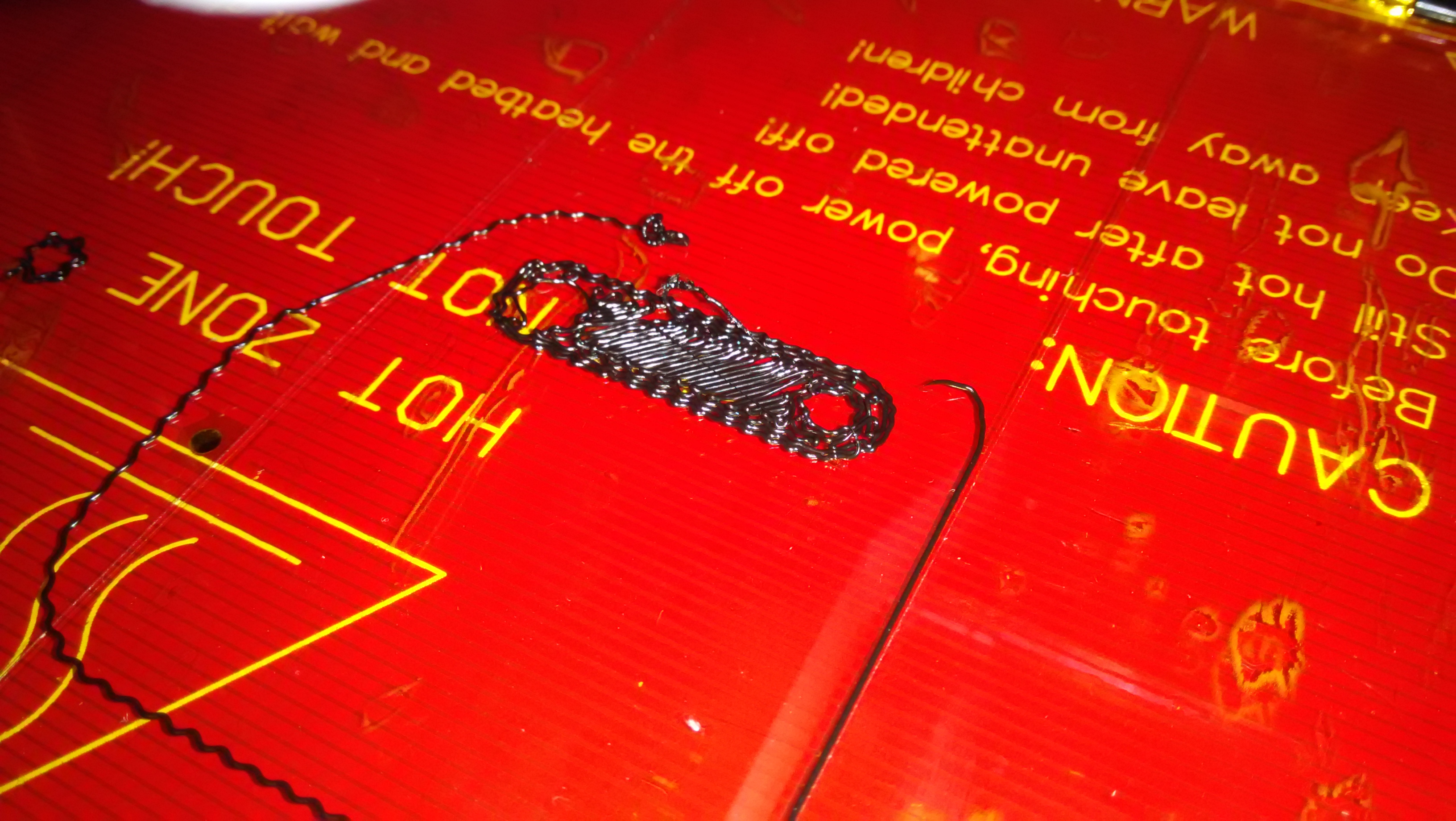

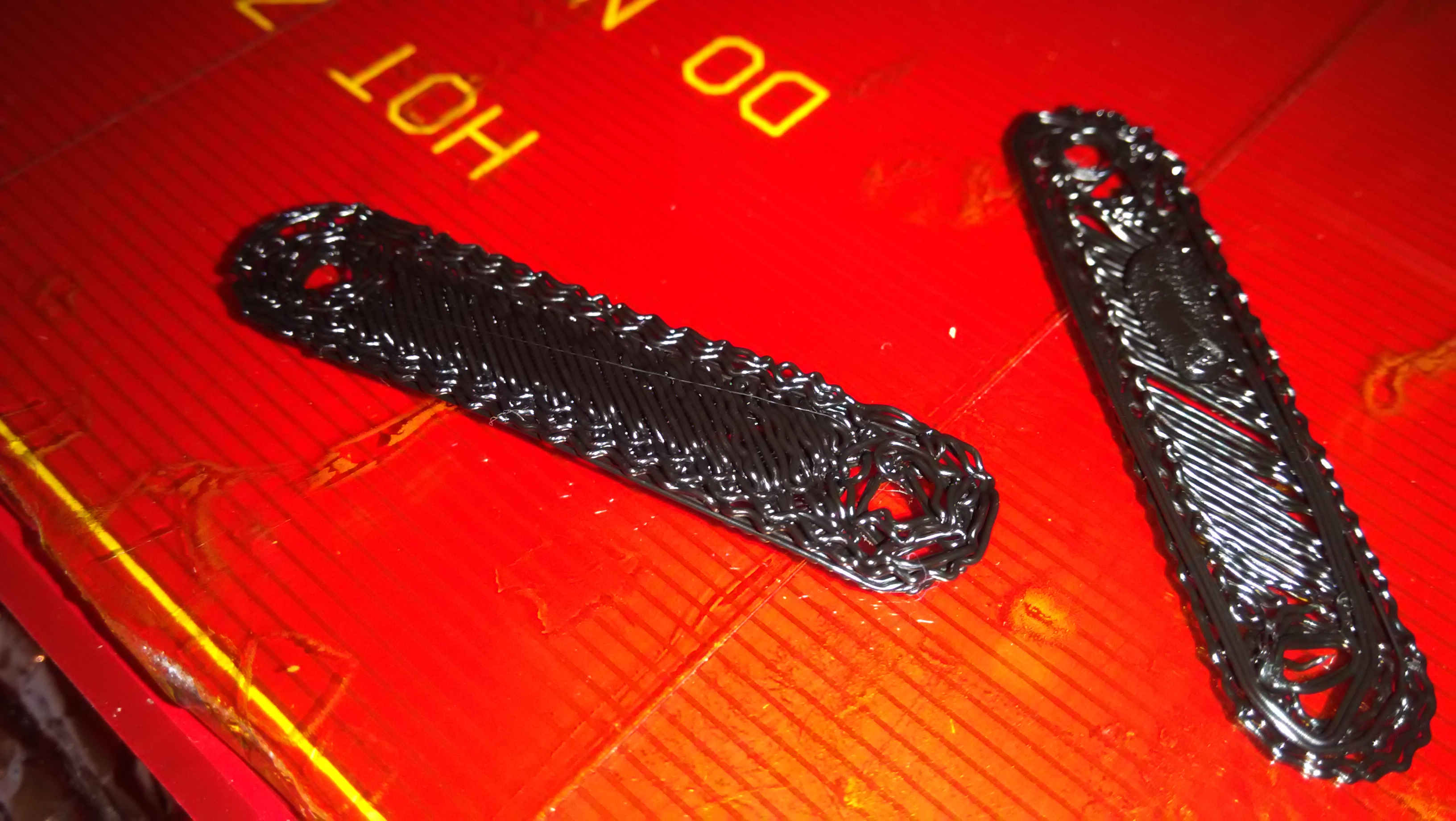

Проблема в том что печатающая голова ходит на большом расстоянии от самого объекта печати. Примерно 1.5-2 мм. Первый стой вообще накладывает зигзагом, хотя голова идет по прямой.
mendel90:e3d_v6, arduino mega2560. Идет процесс неспешной отладки.
Аватара пользователя
mirson

Сообщения: 38
Зарегистрирован: 01 июл 2014, 14:14
Откуда: Astrakhan
Skype: amutallapov

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 10 сен 2014, 11:26

А подробнее можно?Во первых,ноль по Z выставлен нормально?Уже после запуска печати голова поднимается?
А оффсет случаем не установлен?
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение mirson » 10 сен 2014, 11:41

Ноль выставлен на расстоянии 2 слоя бумаги обычной. Поднимается уже после старта печати. Голова просто бросает расплавленный пластик с расстояния 1.5-2мм. Пользуюсь "репитерхост"-ом. Про оффсет подозреваю но не могу найти где это в настройках искать. По умолчанию стояло все под 0.5 сопло. У меня же 0.3 сопло.

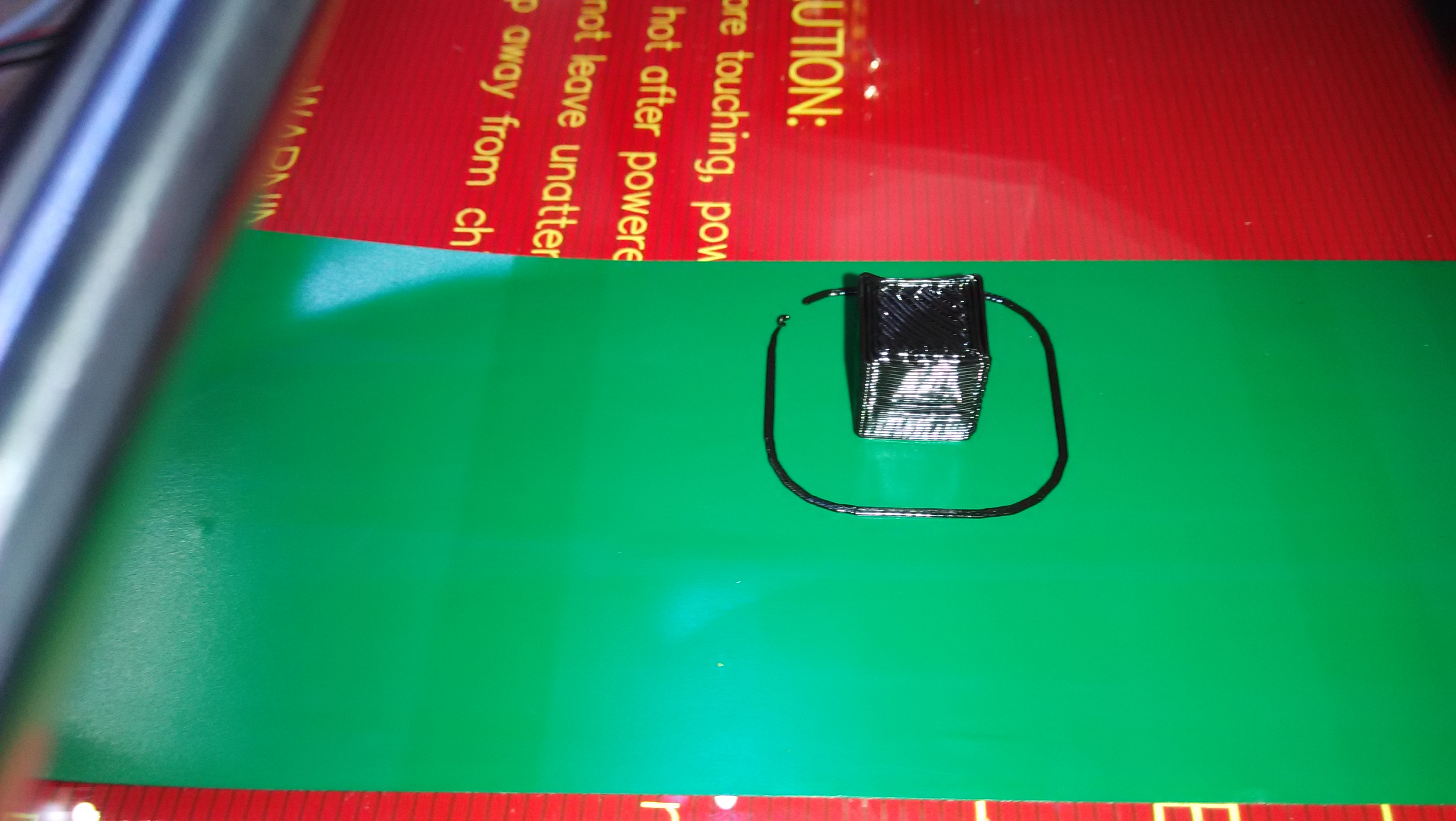

А кубик напечатал с настройками под 0.5 сопло. Тоже кидал с высоты и кубик расслаивается. Но размеры по 10 мм получились :Yahoo!: .
mendel90:e3d_v6, arduino mega2560. Идет процесс неспешной отладки.
Аватара пользователя
mirson

Сообщения: 38
Зарегистрирован: 01 июл 2014, 14:14
Откуда: Astrakhan
Skype: amutallapov

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 10 сен 2014, 12:01

офсет по Z смотри в настройках
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Medved72 » 10 сен 2014, 12:36

porex писал(а):Если БП от компьютера, то 5В подключается к VCC пину RAMPS и все отлично работает.

:good: так и получилось...
Medved72

Сообщения: 5
Зарегистрирован: 30 июл 2014, 21:06
Откуда: Тюмень
ФИО: Михаил

Re: Новичкам. Задай вопрос - получи ответ

Сообщение mirson » 10 сен 2014, 20:56

Спасибо! Сбросил настройки и заново переустановил.
Где настраивается скорость перемещения оси Z? Перед печатью резко поднимается и каретку перекрашивает.
mendel90:e3d_v6, arduino mega2560. Идет процесс неспешной отладки.
Аватара пользователя
mirson

Сообщения: 38
Зарегистрирован: 01 июл 2014, 14:14
Откуда: Astrakhan
Skype: amutallapov

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Mr.Klaus » 10 сен 2014, 21:07

Melzi main board нормальные мозги?
Mr.Klaus

Сообщения: 18
Зарегистрирован: 21 окт 2013, 14:32
Откуда: Казань
ФИО: Артур

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zakatnyi » 10 сен 2014, 22:16

3DPrinter писал(а):Как подключить вентилятор обдува если установлены все 5 шаговиков на Рампс ?

http://www.thingiverse.com/thing:95375/#instructions
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Акелла » 12 сен 2014, 00:44

Помогите разобраться в чем дело.
Настроил автокалибровку на коселе, использую серво и кнопку.
При команде G29 голова опускается делает 8 замеров и потом уходит в сторону мотора Х, и вниз врезаясь в стол.
Не могу разобраться от чего это происходит.
ссылка на мою прошивку
Последний раз редактировалось Акелла 12 сен 2014, 10:57, всего редактировалось 1 раз.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение obdiy » 12 сен 2014, 00:59

Акелла писал(а):Помогите разобраться в чем дело.
Настроил автокалибровку на коселе, использую серво и кнопку.
При команде G29 голова опускается делает 8 замеров и потом уходит в сторону мотора Х, и вниз врезаясь в стол.
Не могу разобраться от чего это происходит.
ссылка на мою прошивку

попробуй увеличить расстояение по z при калибровке
obdiy

Сообщения: 114
Зарегистрирован: 18 сен 2013, 10:46

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Акелла » 12 сен 2014, 11:18

obdiy писал(а):
Акелла писал(а):Помогите разобраться в чем дело.
Настроил автокалибровку на коселе, использую серво и кнопку.
При команде G29 голова опускается делает 8 замеров и потом уходит в сторону мотора Х, и вниз врезаясь в стол.
Не могу разобраться от чего это происходит.
ссылка на мою прошивку

попробуй увеличить расстояение по z при калибровке

Попробывал увеличть сопло врезается до того как серва опущенна, пробывал уменьшить оно чтото меряет в воздухе и потом так же едет в угол и вниз врезаясь в стол
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение porex » 12 сен 2014, 17:48

Акелла писал(а):Попробывал увеличть сопло врезается до того как серва опущенна, пробывал уменьшить оно чтото меряет в воздухе и потом так же едет в угол и вниз врезаясь в стол

Откуда такое значение?
Код: Выделить всёРазвернуть
// Horizontal offset of the universal joints on the end effector.
#define DELTA_EFFECTOR_OFFSET 300 // mm

Наверное должно быть 30?
Печатает кстати нормально при таком значении или еще не пробовал?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Акелла » 12 сен 2014, 17:51

porex писал(а):
Акелла писал(а):Попробывал увеличть сопло врезается до того как серва опущенна, пробывал уменьшить оно чтото меряет в воздухе и потом так же едет в угол и вниз врезаясь в стол

Откуда такое значение?
Код: Выделить всёРазвернуть
// Horizontal offset of the universal joints on the end effector.
#define DELTA_EFFECTOR_OFFSET 300 // mm

Наверное должно быть 30?
Печатает кстати нормально при таком значении или еще не пробовал?

печатает хорошо без автокалибровки
Уменьшил до 30 теперь он также едет, только в другую сторону (вроде как ось Х перевернулась с - на +)
и теперь появилась "чаша" чем ближе к краю тем ниже сопло едет
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение porex » 12 сен 2014, 18:47

Похоже так и есть. Странно, что печатает с таким значением, при 300 получается отрицательный радиус, видимо его это не смущает:)
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Акелла » 12 сен 2014, 18:58

porex писал(а):Похоже так и есть. Странно, что печатает с таким значением, при 300 получается отрицательный радиус, видимо его это не смущает:)


Выровнял "чашу", теперь когда делаю автокалибровку он делает замеры 3 точки затем снова врезается в стол.
Может у кого есть нормальная прошивка для коселя с автокалибровкой?
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр
