Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 14 окт 2018, 19:47

OBN_RacerMan писал(а):На драйвере выставляется именно напряжение (в зависимости от того, что за драйвер и мотор стоит). А это напряжение рассчитывается по формуле (я, правда, "на глазок" делал - потому как нет данных по моему мотору). Но ранее на всех "больших" шаговиках было выставлено 0,8В)

У меня ток напрямую из прошивки выставляется. Данных по мотору тоже нет. Но даже при 1.5А он какой-то слабенький. Рукой можно остановить. И греется. Как-то я расстроился с ним. Думал на экструдер поставить.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 14 окт 2018, 20:48

Alexus12 писал(а):У меня ток напрямую из прошивки выставляется.

Ну это у вас драйвера типа 21хх... а не "народные" А4988 с отвёрточной регулировкой :roll:
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение elshad66 » 15 окт 2018, 01:25

Может кто знает ,подскажите в чем фишка
Собрал очередной DLPпринтер из мобилы LG G3,использовал БП от компа 250ватт
12V 16A пустил на ардуино ,5V 16A на подзарядку мобилы, и на малинку
Так вот эти 5 вольт не заряжают мобилу, точнее заряжают если мобила выключена
а если включить ,то зарядка уходить на убыль, примерно 1 процент в 2-1.5 минуты
напруга 5.12
Пробывал понизить 12 до 5 через это

LM2596 Buck Step-down Power Converter Module DC 4.0~40 to 1.3-37V LED Voltmeter

https://www.ebay.com/itm/LM2596-Buck-St ... rk:26:pf:0

Все равно не заряжает, а если подключить зарядку от мобилы 5V 2A,заряжает на ура
даже 700ма зарядка, и то заряжает,медленно но на убыль не идет
В чем же проблема? почему бп не заряжает ,там же 16А,
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 364
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 15 окт 2018, 11:13

OBN_RacerMan писал(а):Ну это у вас драйвера типа 21хх... а не "народные" А4988 с отвёрточной регулировкой :roll:

У меня MKS SBASE, там драйвера запаяны и токи через прошивку задаются.
Но моторчики похоже хилые. Взял ещё один такой, и он тоже не крутит ничего.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 15 окт 2018, 12:12

elshad66 писал(а):В чем же проблема? почему бп не заряжает ,там же 16А,

Чем от БП подключаете? В зарядке обычно сигнальные провода соединяются или тупо вместе или, для высокотоковой зарядки, через подтягивающие резисторы к питающим. Причём для разных моделей свои номиналы используются. Тогда телефон понимает, сколько можно брать от блока.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение elshad66 » 15 окт 2018, 18:01

Vovich70 писал(а):Чем от БП подключаете?

Просто подпаял к микро юсб плюс и минус ,кабелем от старой мышки 20 см,сигнальные белый зеленый обрезал
Зарядка 5в 2а от самсунга , с полноценным юсб кабелем,заряжает
эта же зарядка ,с кабелем в 2 провода (+ и -) заряжает
700ма зарядка с цельным кабелем в 2 провода (+ и -), и то заряжает
и еще другие зарядки ,от разных мобил заряжают
а вот с БП не заряжает ))))
на мобиле значок зарядки появляется, типа идет зарядка,а по факту идет на убыль
На счет подключения на выходе с юсб зарядки, гуглил , номиналы резисторов разные
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 364
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vildeks » 15 окт 2018, 18:17

Всем привет ! Возникла такая проблема : нужен 3д принтер на кондиционерское производство. Надо печатать фигурки из пластика на торты. Ходил на выставку принтеров , все советуют только свои фирмы. Подскажите пожалуйста какой принтер взять , самое главное что нужно - надёжность и простота ремонта т.к принтер отправляется на Камчатку и там никто не сможет починить если сломается, и надо чтобы смог починить любой человек ( персонал женский ) Чтобы если что то сломалось можно было бы легко диагностировать и починить. Брали пищевой обычный принтер он через год сломался и пришлось отправлять в Мск чинить, очень было проблемо, а 3д принтеры еще сложнее. По цене готовы потратиться за качество , но чем дёшевле тем лучше.
Vildeks

Сообщения: 3
Зарегистрирован: 15 окт 2018, 18:07

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 16 окт 2018, 01:44

Ну тогда в разрыв провода мультиком в режиме амперметра надо подключиться и посмотреть, что и куда там вообще идёт)
Кстати, тут вспомнил, что у многих комповых бп есть такая фишка - при недогрузе одного канала второй может и не запускаться в рабочем режиме. Надо блок смотреть по схеме, на что там регулировка подвешена.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение lav522 » 16 окт 2018, 18:37

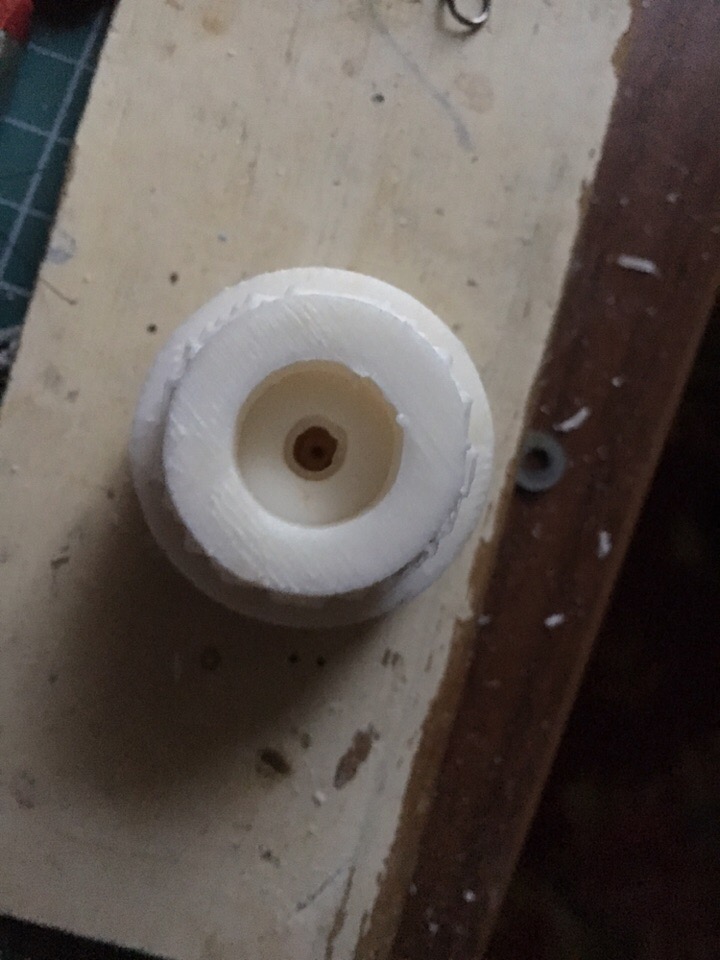

Здравствуйте, прошу совета. Принтер Anet A6, при печати получаются не ровные круги, а вот такое (фото). Подскажите куда копать, как понимаю, тут дело в механике принтера, но что конкретно может быть, натяжение ремней или что-то еще?
Вложения
lav522

Сообщения: 4
Зарегистрирован: 01 сен 2018, 16:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 16 окт 2018, 21:53

это механический гистерезис суммирующийся из за люфтов - всех
связи ремень-шпуля, может есть болтающиеся на оси мотора шпули.
если зуб ремня не полукруглый, а трапеция, то может иметь место проскальзывание ремня по шпуле при смене направления
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andy88 » 27 окт 2018, 08:26

Всем привет!

Печатал бобину для USB провода отсюда:
https://www.thingiverse.com/thing:2856991/makes

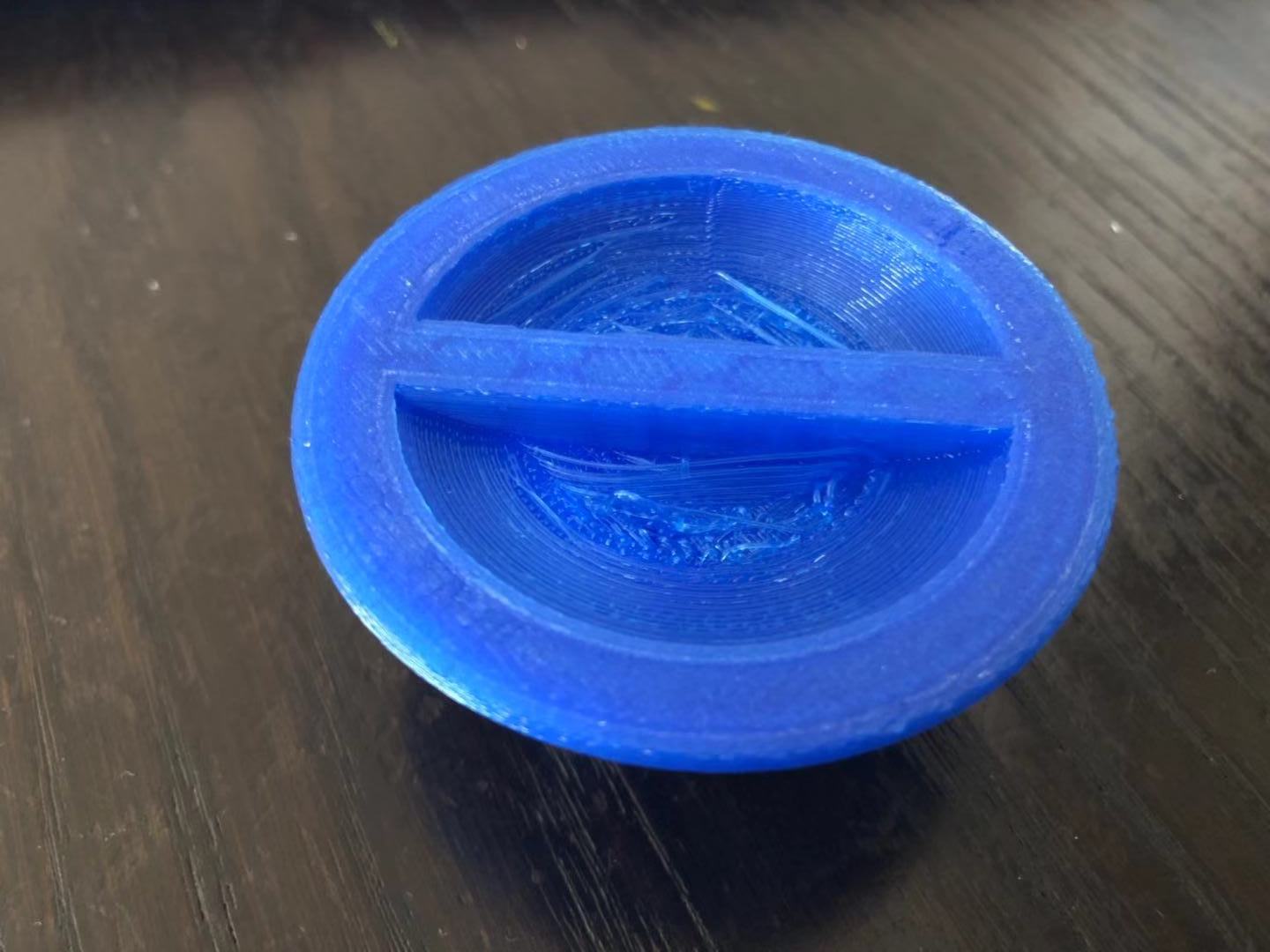

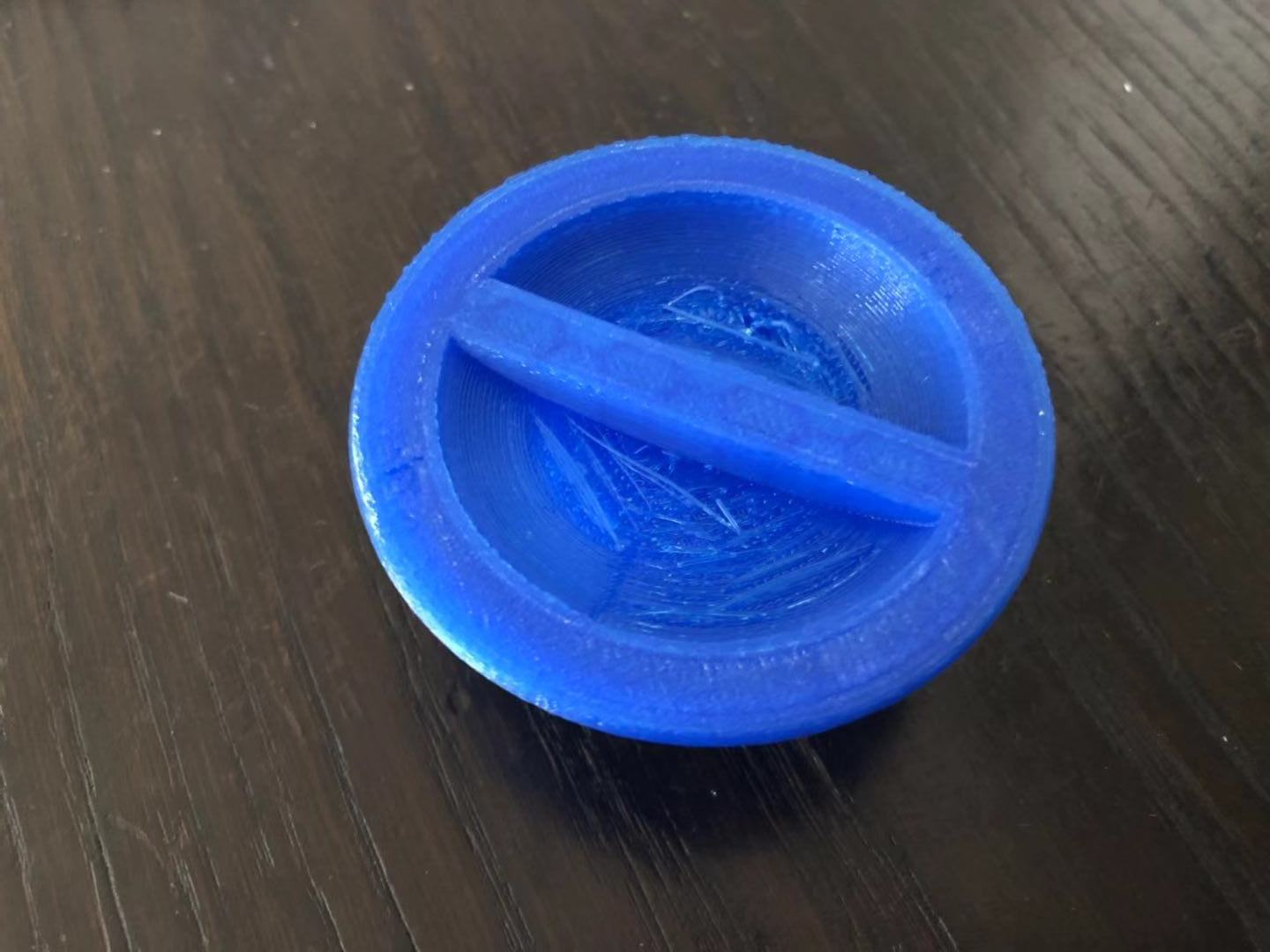

вот что получилось:

температура экструдера 200 гр. стола 50.
какие есть варианты чтоб исправить проблему обвисания (или как это правильно называется)? Если увеличить температуру, то будет лучше, насколько градусов?
Вложения
Andy88

Сообщения: 15
Зарегистрирован: 13 ноя 2017, 18:31

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 27 окт 2018, 16:10

Andy88 писал(а):Всем привет!

Печатал бобину для USB провода отсюда:
https://www.thingiverse.com/thing:2856991/makes

вот что получилось:

температура экструдера 200 гр. стола 50.
какие есть варианты чтоб исправить проблему обвисания (или как это правильно называется)? Если увеличить температуру, то будет лучше, насколько градусов?

Добавить поддержки в этих местах. Там периметр по кругу печатается в воздухе, из-за этого такое получается, пластику не за что схватиться. На фотках у всех почти такие же проблемы. А у автора на фото поддержки для большой детали включены, для этой скорее всего тоже. Попробуйте.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 27 окт 2018, 16:28

Alexus12 писал(а):А у автора на фото поддержки для большой детали включены, для этой скорее всего тоже. Попробуйте.

Я бы эту деталь вообще этим местом вверх печатал... потому что "лицевая сторона", как никак. Да, поддержек много будет с обратной стороны (где резьба) но там всё скрыто от взора в собранной конструкции.
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vildeks » 28 окт 2018, 22:13

Подскажите, что лучше Геркулес или Зенит ? Критерии на которые смотрю - надежный , чтобы если что то сломалось смог бы любой человек починить особо не разбирающийся в принтерах и просто в эксплуатации и обслуживании
Vildeks

Сообщения: 3
Зарегистрирован: 15 окт 2018, 18:07

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 28 окт 2018, 22:27

Vildeks писал(а):Подскажите, что лучше Геркулес или Зенит ? Критерии на которые смотрю - надежный , чтобы если что то сломалось смог бы любой человек починить особо не разбирающийся в принтерах и просто в эксплуатации и обслуживании


К сожалению, этих полусамопальных принтеров с ценой "100 или выше" несть числа и имя им легион :) Это я к тому, что гугль их знает, кто там надежнее... В смысле, что пока не погуглишь, даже не поймешь, что это вообще... Чисто в плане механики Геркулес вродь получше выглядит, т.к., опять же, судя по картинкам, Зенит использует уже унылую по сегодняшним меркам систему валов а ля старый мейкербот, у Геркулеса рельсы и более совершенная кинематика. Что-то более точное сказать затруднюсь. Но, если отбросить цену, то в первом приближении он неплохо выглядит.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат
