Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 02 сен 2018, 18:03

Подскажите пожалуйста как настраивать параметры
DEFAULT_EJERK и
DEFAULT_RETRACT_ACCELERATION 500 // E acceleration for retracts
Понадобилось в виду того, что мой экструдер тянет печать, НО в некоторых местах идут отскоки филамента назад и как следствие недоэкструзия в таких местах, происходит это как я понял из-за того что шестеренка экструдера при печати сама собой делает ретракты назад/вперед и зависит это все от настроек экструдера Marlin'а, т.к. в G-code этих ретрактов нет в принципе, других настроек отвечающих за экструзию я не нашел, потому и спрашиваю.

Поигравшись с настройками этих параметров пришел к выводу, что чем меньше значение DEFAULT_EJERK, тем менее часто и меньше по размерам наплывы пластика в виде точек в месте соединения perimeters и Infil'а, но могу и ошибаться.
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 02 сен 2018, 20:16

Начинающий писал(а):шестеренка экструдера при печати сама собой делает ретракты назад/вперед и зависит это все от настроек экструдера Marlin'а, т.к. в G-code этих ретрактов нет в принципе

если в коде реткракта нет, значит это у тебя шаговик шаги пропускает, вот шестерёнкеа и дёргается
почему пропускает - отдельный вопрос, может экструдер в принципе не может выдать желаемую скорость, может быть хотенд неудачный и пластик застревает, может нехватает обдува хотенда, или температура слишком низкая/высокая а может ток экструдера слишком маленький.

Добавлено спустя 1 минуту 17 секунд:
lav522 писал(а):когда начинается сама деталь, все портится(см. фотку)

выглядит как будто первый слой слишком высоко ложится.
проверь высоту первого слоя или зазор от рафта до первого слоя, не знаю что у тебя за слойсер и как этот параметр там описывается.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 02 сен 2018, 21:44

Скорость печати 55 мм/c, экструдер Voolcano, ток шаговика почти максимальный, ибо сам настраивал драйвер, в районе 1,3А, раньше тоже думал что пропуски, вот только лоично будет предположить, что если экструдер не справляется то вся деталь должна быть как решето от недоэкструзии, а у меня лишь в отдельных полосках при массивной детали идет недоэкструзия из-за этого явления, а вот когда деталь сильно к верху сужается, воот там начинается решето... как будто в резонанс входит и пруток начинает туды суды дергать сильнее чем надо и пруток срывается...
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Спектр » 03 сен 2018, 18:00

А поделитесь пожалуйста мнением - какой экструдер выбрать,ну скорее модель или хотя б направление поиска. Хочется прямую подачу и не для экзотических материалов(тугоплавки, флексов). Хочется по меньше проблем в работе(первая настройка пусть и долгая, но последующие манипуляции(замена сопла, чистка и т.п.) как бы хочется быстро делать.
ЗЫ гугл я опрашиваю, но он меня безбожно тролит так что процесс поиска идёт до нельзя медленно
Спектр

Сообщения: 107
Зарегистрирован: 13 ноя 2016, 19:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Спектр » 04 сен 2018, 13:01

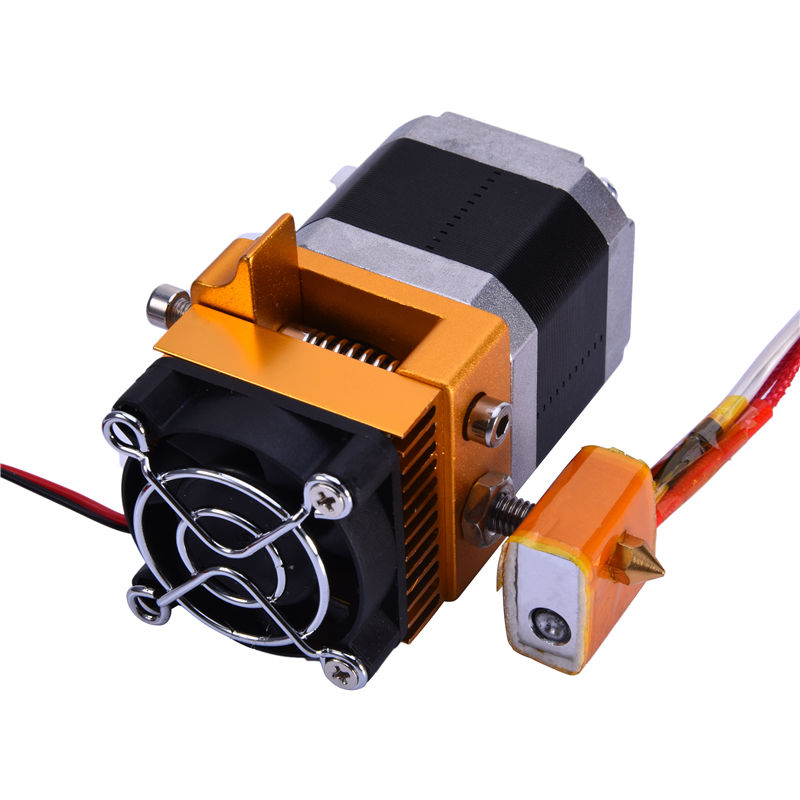

вот не пойму а есть ли смысл в таких конструкциях - большая часть тепла от хотэнда пойдёт на шаговик ведь?
Вложения
Спектр

Сообщения: 107
Зарегистрирован: 13 ноя 2016, 19:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 04 сен 2018, 13:19

Спектр писал(а):а есть ли смысл в таких конструкциях

В принципе, если вывести плоскости (там, обычно, плоскости не совпадают.. да и не "плоскости" они :roll: ) притереть радиатор к каракасу и посадить на термопасту то работает, как ни странно, такая система. Можно распечатать вставку для печати мягкими материалами.
Из компактных аналогов - Titan Aero (но раза в три дороже того МК8, что на фото) но с редуктором и сам по себе легче.
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 05 сен 2018, 00:22

Спектр писал(а):а есть ли смысл в таких конструкциях

есть, они стоят копейку и в принципе даже кое как работают, но это один из неудачных вариантов.

бери титан или титан аэро
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Спектр » 05 сен 2018, 01:20

Вот как раз титан или его модификации по ходу именно то что надо, всё не мог понять как его в поиске обозвать. А то всё смотрю на модели а мне гугл только некондицию суёт ну и боудены. Спасибо, похоже не один день рытья интернета съэкономлено
Спектр

Сообщения: 107
Зарегистрирован: 13 ноя 2016, 19:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Timuro » 06 сен 2018, 13:33

Спектр писал(а):большая часть тепла от хотэнда пойдёт на шаговик ведь?

Нет. Тепло передает лишь винт, соединяющий голову с подачей. И в нормальных конструкциях внутри винта - пластиковая трубка, т.е. получается что передача тепла минимальная - ее многократно компенсирует куллер.
Timuro

Сообщения: 1
Зарегистрирован: 06 сен 2018, 13:12

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Master987 » 06 сен 2018, 20:02

Доброго дань :beer:
Решил попробовать химеру и столкнулся с проблемой :(
Мозги мега с рамсом 1,4
В прошивке выбрал 14_EЕB
В итоге не знаю откуда взять обдув для печатаемой детали.
Есть модуль L298N но куда его подключить не знаю.
Подскажите с какого пина взять сигнал и надо ли что-то менять в прошивке? :oops:
Прошивка Marlin-1.1.x1
Printer: дельта rostock
Firmware: Marlin
Filament: ABS - 1.75
Nozzle: 0.3 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Аватара пользователя
Master987

Сообщения: 104
Зарегистрирован: 16 авг 2015, 14:46

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 06 сен 2018, 20:34

можно вот так наколхозить =)
http://3dtoday.ru/blogs/mef78/homemade- ... nd-sticks/
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Master987 » 06 сен 2018, 21:01

Myp писал(а):можно вот так наколхозить =)
http://3dtoday.ru/blogs/mef78/homemade- ... nd-sticks/


Ну плата у меня почти тоже само на 2 канала и до 32 вольт вопрос где сигнал взять не для обдува экструдера, а для обдува печатаемой детали при печати мостов и мелких деталей. Чтобы команды G кода на включения обдува включали то что нужно
Printer: дельта rostock
Firmware: Marlin
Filament: ABS - 1.75
Nozzle: 0.3 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Аватара пользователя
Master987

Сообщения: 104
Зарегистрирован: 16 авг 2015, 14:46

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 06 сен 2018, 21:19

Master987 писал(а):где сигнал взять

когда ставишь EEB, пин обдува модели автоматом меняется на 4 но можешь поставить любой другой
пины определяются в pins_RAMPS.h

Код: Выделить всёРазвернуть
#ifndef FAN_PIN
  #if ENABLED(IS_RAMPS_EFB) || ENABLED(IS_RAMPS_EFF)  // Hotend, Fan, Bed or Hotend, Fan, Fan
    #define FAN_PIN        RAMPS_D9_PIN
  #elif ENABLED(IS_RAMPS_EEF) || ENABLED(IS_RAMPS_SF) // Hotend, Hotend, Fan or Spindle, Fan
    #define FAN_PIN        RAMPS_D8_PIN
  #elif ENABLED(IS_RAMPS_EEB)                         // Hotend, Hotend, Bed
    #define FAN_PIN         4   // IO pin. Buffer needed
  #else                                               // Non-specific are "EFB" (i.e., "EFBF" or "EFBE")
    #define FAN_PIN        RAMPS_D9_PIN
  #endif
#endif
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Master987 » 06 сен 2018, 21:30

Myp писал(а):
Master987 писал(а):где сигнал взять

когда ставишь EEB, пин обдува модели автоматом меняется на 4 но можешь поставить любой другой
пины определяются в pins_RAMPS.h

Код: Выделить всёРазвернуть
#ifndef FAN_PIN
  #if ENABLED(IS_RAMPS_EFB) || ENABLED(IS_RAMPS_EFF)  // Hotend, Fan, Bed or Hotend, Fan, Fan
    #define FAN_PIN        RAMPS_D9_PIN
  #elif ENABLED(IS_RAMPS_EEF) || ENABLED(IS_RAMPS_SF) // Hotend, Hotend, Fan or Spindle, Fan
    #define FAN_PIN        RAMPS_D8_PIN
  #elif ENABLED(IS_RAMPS_EEB)                         // Hotend, Hotend, Bed
    #define FAN_PIN         4   // IO pin. Buffer needed
  #else                                               // Non-specific are "EFB" (i.e., "EFBF" or "EFBE")
    #define FAN_PIN        RAMPS_D9_PIN
  #endif
#endif


нашёл где он на рамсе и в принципе норм. Большое спасибо :good:
Printer: дельта rostock
Firmware: Marlin
Filament: ABS - 1.75
Nozzle: 0.3 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Аватара пользователя
Master987

Сообщения: 104
Зарегистрирован: 16 авг 2015, 14:46

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 09 сен 2018, 15:05

Фигня какаята случилась, может кто знает в чём дело?
схема H-bot, прошивка марлин, драйвера TMC2130
даю команду движение 50 мм по Y, а получаю 75 по Y и ещё 25 по X, и стабильно.
тоесть каретка пролетает дальше чем надо ещё и косит в одну сторону.
меняю драйвера местами, косяк зеркалится,
даю команду 50 по Y получаю 75 по Y и -25 по X, тоесть перелёт и косит в другую сторону
один драйвер крутит больше чем должен, хотя в прошивке цифры одинаковые и ничего не менялось.

баг случился когда отвалился концевик и каретка упёрлась в раму..
буквально за пару минут до этого закончил печать нормально.
приделал концевик обратно - каретка косит в сторону

Добавлено спустя 34 минуты 42 секунды:
Такое ощущение что множитель микрошагов у TMC2130 заклинило.
при попытке сменить микрошаг в прошивке, значения меняются только на одном драйвере.
с вот такими параметрами принтер работает нормально, хотя делители разные, 8 и 16
14:06:03.415 : N28 M122*24
14:06:03.418 : X Y
14:06:03.418 : Enabled false false
14:06:03.419 : Set current 1100 1100
14:06:03.422 : RMS current 1049 1049
14:06:03.422 : MAX current 1479 1479
14:06:03.423 : Run current 18/31 18/31
14:06:03.424 : Hold current 9/31 9/31
14:06:03.426 : CS actual 9/31 9/31
14:06:03.426 : PWM scale 108 105
14:06:03.427 : vsense 0=.325 0=.325
14:06:03.427 : stealthChop true true
14:06:03.429 : msteps 8 16
14:06:03.430 : tstep 1048575 1048575
14:06:03.430 : pwm
14:06:03.430 : threshold 0 0
14:06:03.432 : [mm/s] - -
14:06:03.432 : OT prewarn false false
14:06:03.433 : OT prewarn has
14:06:03.435 : been triggered false false
14:06:03.435 : off time 5 5
14:06:03.436 : blank time 24 24
14:06:03.436 : hysterisis
14:06:03.436 : -end 2 2
14:06:03.437 : -start 3 3
14:06:03.437 : Stallguard thrs 0 0
14:06:03.439 : DRVSTATUS X Y
14:06:03.439 : stallguard
14:06:03.440 : sg_result 0 0
14:06:03.440 : fsactive
14:06:03.440 : stst X X
14:06:03.440 : olb
14:06:03.442 : ola
14:06:03.442 : s2gb
14:06:03.442 : s2ga
14:06:03.442 : otpw
14:06:03.443 : ot
14:06:03.443 : Driver registers:
14:06:03.444 : X = 0x80:09:00:00
14:06:03.444 : Y = 0x80:09:00:00
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
