Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение igorlab » 09 мар 2018, 15:27

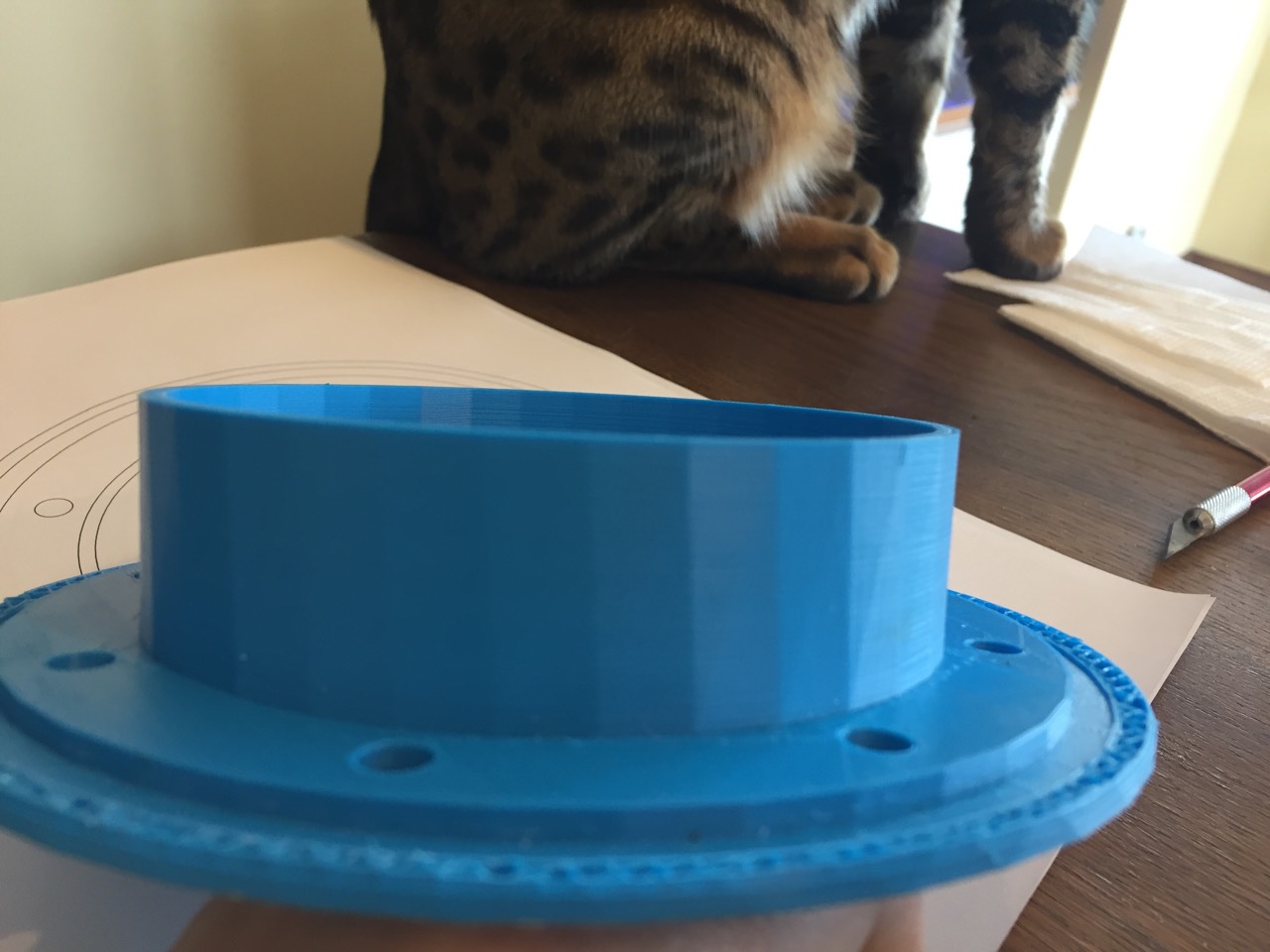

народ, напомнте пожалуйста куда рыть, когда созданая в автокаде 3д модель при печати вместо круга выдает многоугольник?
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ilalexey » 09 мар 2018, 16:07

В настройках экспорта автокада смотреть(в солидвёрк это там делается)? Конечная стл модель не может иметь радиусов/дуг.
Тебе нужно, чтобы конечная модель была с минимальными гранями.

Добавлено спустя 4 минуты 15 секунд:
STL формат - это олдскул информация о отрезках. Никаких базье/нурбс/арк.

Добавлено спустя 6 минут 53 секунды:
Но может быть, это из такого случая, который я не понял, как разрулили.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Новичкам. Задай вопрос - получи ответ

Сообщение igorlab » 09 мар 2018, 16:59

спасибо, нашел
FACETRES - по умолчанию 0.5, поставил 10 и теперь все отлично!

https://knowledge.autodesk.com/ru/suppo ... D-htm.html
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Спектр » 09 мар 2018, 17:56

И снова я со своими тараканами(экструдер) вообщем возник вопрос - до какой температуры нормально работает шаговик? Ибо где то через 3-5 минут после начала пропусков температура двигателя >60 точно, и даже больше(ну до 80 наверно).
Спектр

Сообщения: 107
Зарегистрирован: 13 ноя 2016, 19:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение sergey2x » 10 мар 2018, 01:01

wandergraft писал(а):Получается что при автокалибровке сопло всегда по центру, а зонд естественно смещен и при зондировании по радиусу он выходит на крайних точках за кровать.


#define X_PROBE_OFFSET_FROM_EXTRUDER
#define Y_PROBE_OFFSET_FROM_EXTRUDER
#define Z_PROBE_OFFSET_FROM_EXTRUDER
Эти параметры выставлены?
sergey2x

Сообщения: 235
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 10 мар 2018, 16:46

Спектр писал(а):И снова я со своими тараканами(экструдер) вообщем возник вопрос - до какой температуры нормально работает шаговик? Ибо где то через 3-5 минут после начала пропусков температура двигателя >60 точно, и даже больше(ну до 80 наверно).


Если у тебя 40 мм вентилятор на моторе экструдера стоит и работает, то, думаю, вряд ли он может перегреться. Ну, не знаю, может слишком тонкие провода, хотя что-то у меня сомнения.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Спектр » 10 мар 2018, 17:09

Да не было там вообще вентилятора, сейчас как раз 40мм повесил и температура стала "чуть тёпленький".
А вот с "заклиниванием" прутка на 10-15 слое так и не справился, клинит жостко, пробовал помочь плоскогубцами - вообще без вариантов, добавил прижим, теперь уже пруток не грызёт а просто пропускает шаг, но похоже и ток уже не добавишь.
Спектр

Сообщения: 107
Зарегистрирован: 13 ноя 2016, 19:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 10 мар 2018, 21:12

Спектр писал(а):Да не было там вообще вентилятора, сейчас как раз 40мм повесил и температура стала "чуть тёпленький".
А вот с "заклиниванием" прутка на 10-15 слое так и не справился, клинит жостко, пробовал помочь плоскогубцами - вообще без вариантов, добавил прижим, теперь уже пруток не грызёт а просто пропускает шаг, но похоже и ток уже не добавишь.


Ну если пойти с самого начала...
1) Вентилятор на моторе экструдера быть обязан
2) Пруток может клинить из-за:
а) Недостаточного прижима (верю, что вариант отпадает)
б) Недостаточного тока. Это проверяй по драйверу с мультиметром
в) Забивания сопла. Это это происходит обычно бессистемно, а не "на 15 слое".
г) Подъем пробки в трубке между соплом и мотором экструдера. Там я плохо знаю причины и симптомы. Но вродь это актуально для цельнометаллических.
д) Возможен еще вариант плохой проводки - при росте температуры растет сопротивление провода, что увеличивает потери и снижает ток на моторе... Но у меня большие сомнения в актуальности

Что еще, пусть меня дополнят.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Спектр » 10 мар 2018, 22:11

Ну вентеллятор китаец зажал, и оную функцию припиливал самостоятельно.
С прижимом вроде разобрался мальца
Ток подстроил мальца, на глаз(ибо нет выводов померить напряжение)
Забивание сопла маловероятно
Пробка то же маловероятна, скажем ретракт на 20-30мм после заклинивания решает проблему, да и пробка больше 4-5мм ни разу не попадалась.
Провода проверю, хотя сколькож должно на проводе падать что б всё так плохо было, сголо б уже всё.

Ну вот очередной загон - экструдер стучит, просто стучит, вот если начал давить то стучит и всё тут пока не перезагрузиш, видимо по кнтактам придётся лезть проверять.
Спектр

Сообщения: 107
Зарегистрирован: 13 ноя 2016, 19:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение RIMs » 10 мар 2018, 22:14

Собрал принтер по инструкции, как только воткнул в розетку, оно коротнуло. В электрике я слабоват, так что дайте совет где-что смотреть и как проверять. Прикрепляю пару картинок с подключением
Вложения

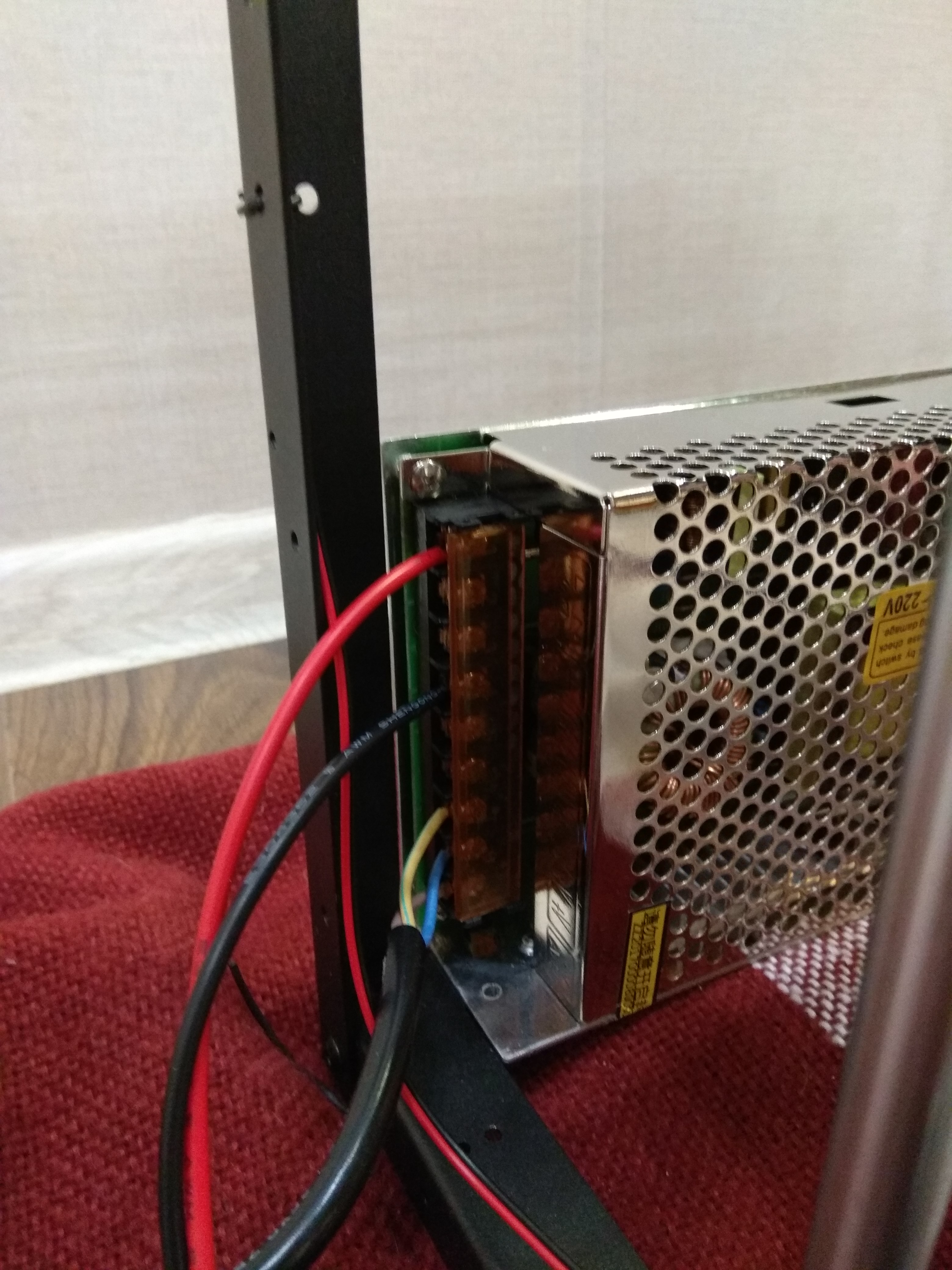

блок питания

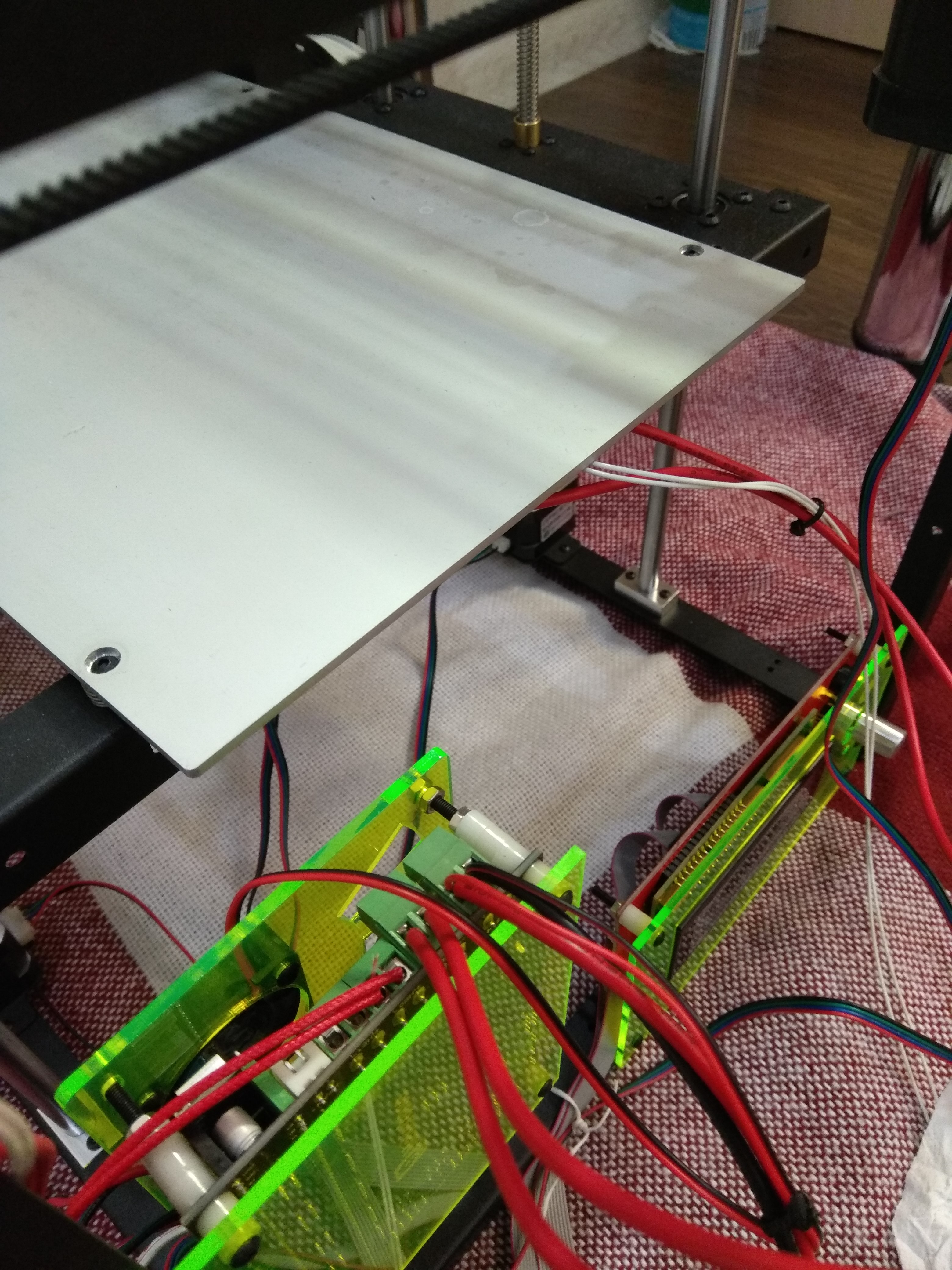

к материнской от блока питания и нагревателя.
RIMs

Сообщения: 13
Зарегистрирован: 14 янв 2018, 21:37

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Спектр » 10 мар 2018, 23:04

И в догонку - где на мельцы померять напряжение опорное для тока драйвера?

Добавлено спустя 2 минуты 14 секунд:
RIMs писал(а):как только воткнул в розетку, оно коротнуло. В электрике я слабоват, так что дайте совет где-что смотреть и как проверять. Прикрепляю пару картинок с подключением

а где коротнуло не видно? попробуйте включить блок питания без всего(всё отключить) и померить выдаваемое напряжение

Добавлено спустя 17 минут 2 секунды:
RIMs а у вас блок питания случаем с корпусам принтера не контачит - а то такие питальники бывают мерзко сделаны, то ли отвязки нет, толи пробивает, вообщем то же проблемы могут от него быть
Спектр

Сообщения: 107
Зарегистрирован: 13 ноя 2016, 19:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение RIMs » 11 мар 2018, 00:26

где коротнуло не видно, сразу просто всё вырубило.
Спектр писал(а):а где коротнуло не видно? попробуйте включить блок питания без всего(всё отключить) и померить выдаваемое напряжение
это надо каким-нибудь мультиметром делать? ..мне его тада сначала надо купить, а потом чтобы кто-то рассказать как к блоку питания подключить.
Спектр писал(а):RIMs а у вас блок питания случаем с корпусам принтера не контачит - а то такие питальники бывают мерзко сделаны, то ли отвязки нет, толи пробивает, вообщем то же проблемы могут от него быть

Блок питания прям на каркасе принтера крепится, так что если блок пробивает, то запросто через весь принтер.
RIMs

Сообщения: 13
Зарегистрирован: 14 янв 2018, 21:37

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Спектр » 11 мар 2018, 11:09

Мда без мультиметра будет вообще никак.
Можно посмотреть внутрь блока питания(там вон дырочки есть) - рядом с тем местом где провода от вилки входят должен быть предохранитель, если он сгорел должно быть видно.
О и да если в блоке есть вентиллятор то можно просто включить блок(отключив предварительно все от него) и если вентиллятор заработает то блок живой
Спектр

Сообщения: 107
Зарегистрирован: 13 ноя 2016, 19:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение RIMs » 11 мар 2018, 13:50

В БП вентилятора не видно, предохранителя тоже.
ОК, куплю мультиметр, спрошу, что с ним делать.
RIMs

Сообщения: 13
Зарегистрирован: 14 янв 2018, 21:37

Re: Новичкам. Задай вопрос - получи ответ

Сообщение wandergraft » 11 мар 2018, 15:35

sergey2x писал(а):
wandergraft писал(а):Получается что при автокалибровке сопло всегда по центру, а зонд естественно смещен и при зондировании по радиусу он выходит на крайних точках за кровать.


#define X_PROBE_OFFSET_FROM_EXTRUDER
#define Y_PROBE_OFFSET_FROM_EXTRUDER
#define Z_PROBE_OFFSET_FROM_EXTRUDER
Эти параметры выставлены?


Конечно!! Эти параметры я и выставил перво на перво, но только похоже что они на автокалибровку не как не повлияли. И с автоуровнем стола как то некоректно работают. Почему то по оси Z ни чего не меняется, какие туда цифири не поставь, все остается как было.
Даже не знаю что дальше и делать((( Нашел тут свежую статью как прошивку 1.1.8 настраивать, http://3dtoday.ru/blogs/xolodny/prepara ... a-printer/ но ни чего там нового не увидел, все параметры как у него сам и менял. Не понятно почему у него работает, а у меня нет???
Последнее надежда что в цифирях которые ставил у меня похоже что десятичных разрядов не было, я просто из старой прошивки копировал и вставлял куда надо, без десятичных разрядов. Теперь все исправил с десятичными, и на заново скачанной прошивке, залью если и это не поможет то больше не знаю где копать(((
wandergraft

Сообщения: 57
Зарегистрирован: 19 май 2014, 21:37
