Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 19 фев 2018, 13:45

Вчера поменял еще и на хотэнде термистор, после этого отпечатал все нормально, но сегодня снова останов. Скажите, а не может ли остановка быть из-за неисправности керамического нагревателя, или эти просто перестают греть, когда выходят из строя?
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Caterpillar » 19 фев 2018, 17:22

Myp писал(а):возможно это пластик кипел, или отсырел, звука потрескивания небыло?

Да, я же выше писал, что были щелчки как у влажного. Оказалось - кипение.
Caterpillar

Сообщения: 18
Зарегистрирован: 30 мар 2016, 19:33

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 19 фев 2018, 18:16

СКА 7 раз подряд после того как принтер выбило перезапускал, по напряжению все нормально в работающем состоянии 12,39В показывает, когда выбивает 12,40В.
Последовательно перезапускал его через ребут и в течении 5-10секунд он снова уходил в ребут, при чем температура после перезапуска начинала расти а потом бах и ребут и так 7 раз, получается что точно не питание, т.к. там по замерам на месте все нормально. Может такое быть из-за того что в нагревателе провода внутри начали коротить?
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 19 фев 2018, 19:24

так повесь амперметр в цепь и посмотри, что происходит при сбросе.Если ток скаканул - кз на нагревателе
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 20 фев 2018, 21:05

Как вариант конечно можно, но я хочу попробывать пока через прошивку програмно попробывать побороть это явление, пока что не отключая защиту хотэнда, просто изменив с 2C до 15C параметр THERMAL_PROTECTION_HYSTERESIS

Код: Выделить всёРазвернуть
#if ENABLED(THERMAL_PROTECTION_HOTENDS)
  #define THERMAL_PROTECTION_PERIOD 40        // Seconds
  #define THERMAL_PROTECTION_HYSTERESIS 15    // Degrees Celsius
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение chompy69 » 20 фев 2018, 21:41

Приветствую. Собрал принтер и настроил. Печатает. Директ экструдер без редуктора с хотендом от e3d. Но при печати периодически бывают щелчки, как от сырого пластика, от которых остается небольшой разрыв нитки в наружном контуре (рандомно, с местами начала/конца контура не совпадают) - соответственно небольшие поры на поверхности модели. Убавлял температуру, думал что пластик перегревается - не помогло. Пластик сухой, и на других принтерах замечательно печатается без всхлопываний. В чем может быть причина этого явления?
chompy69

Сообщения: 15
Зарегистрирован: 04 июл 2017, 00:29

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 20 фев 2018, 22:27

chompy69 писал(а):Приветствую. Собрал принтер и настроил. Печатает. Директ экструдер без редуктора с хотендом от e3d. Но при печати периодически бывают щелчки, как от сырого пластика, от которых остается небольшой разрыв нитки в наружном контуре (рандомно, с местами начала/конца контура не совпадают) - соответственно небольшие поры на поверхности модели. Убавлял температуру, думал что пластик перегревается - не помогло. Пластик сухой, и на других принтерах замечательно печатается без всхлопываний. В чем может быть причина этого явления?


Так может это экструдер щелкает из-за проскальзывания?
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение chompy69 » 20 фев 2018, 22:35

Harh писал(а):Так может это экструдер щелкает из-за проскальзывания?

как щелкает экструдер и как щелкает пластик - я отличаю. щелкает пластик, как будто он сырой, или как будто из сопла воздух стреляет периодически. но , он не сырой)
chompy69

Сообщения: 15
Зарегистрирован: 04 июл 2017, 00:29

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Pet_andrew » 21 фев 2018, 15:05

Есть плата рампс 1.4 питать ее от 24в какие изменения в схеме для мосфета стола и на какой мосфет заменить? Ни каких доп источников только один источник 24В. Возможно ли это если да то как?
Pet_andrew

Сообщения: 5
Зарегистрирован: 13 окт 2016, 07:58

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Чапаев » 21 фев 2018, 20:46

Приветствую. Prusa, Marlin, Repetier Host
Индукционный датчик уровня, стол алюминиевый 220х270. Кривой зараза - по 6-ти точкам замер. В одной диагонали углы свисают на десятку, т.е. по середине горб высотой 0.1 мм. Жуть, нет?
Закрепил датчик, поднял сопло, нажал в Repetier кнопку Home. Сопло установилось где-то на середине стола. Под сопло положил бумажку, ослабил фиксирующий винт и прижал сопло к бумажке. Так грубо настроил.
Научите пожалуйста, как из Repetier'а выставить зазор между соплом и столом. После отработки слайсера иду в корректировку G-кода и после G92 E0 добавляю строку G92 Z-0.3 чтоб опустить сопло на 0.3мм В результате принтер начинает первый стой на 15мм над столом. Пробовал выставлять в EPROM, но там отрицательные значения вроде не принимаются. А мне нужно начинать печать ниже.
Могу в самой прошивке поменять. Это у меня получается, но так наверное не правильно. Нет?
Чапаев

Сообщения: 1
Зарегистрирован: 21 фев 2018, 20:09

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 22 фев 2018, 15:57

Изменение параметра на 15C с 2С помогло
    #if ENABLED(THERMAL_PROTECTION_HOTENDS)
    #define THERMAL_PROTECTION_PERIOD 40 // Seconds
    #define THERMAL_PROTECTION_HYSTERESIS 15 // Degrees Celsius
печать не прерывается, однако через некоторое время температура на нагревателе хотэнда начинает прыгать в пределах от 10В с копейками до 11,5В, значит все таки не КЗ, и при этом температура хотэнда также прыгает с размахом в 15C

Пока теряюсь в догадках, где неисправно, но уже понятно, что или нагреватель, или на плате какая то деталь, но там при прощупывании все холодное, даже мощный полевик горячего стола лишь немного теплый.
Попробую наверно поменять нагреватель, или лучше попробывать все таки задействовать полевик для второго экструдера, даже не знаю.
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение sergey2x » 22 фев 2018, 19:48

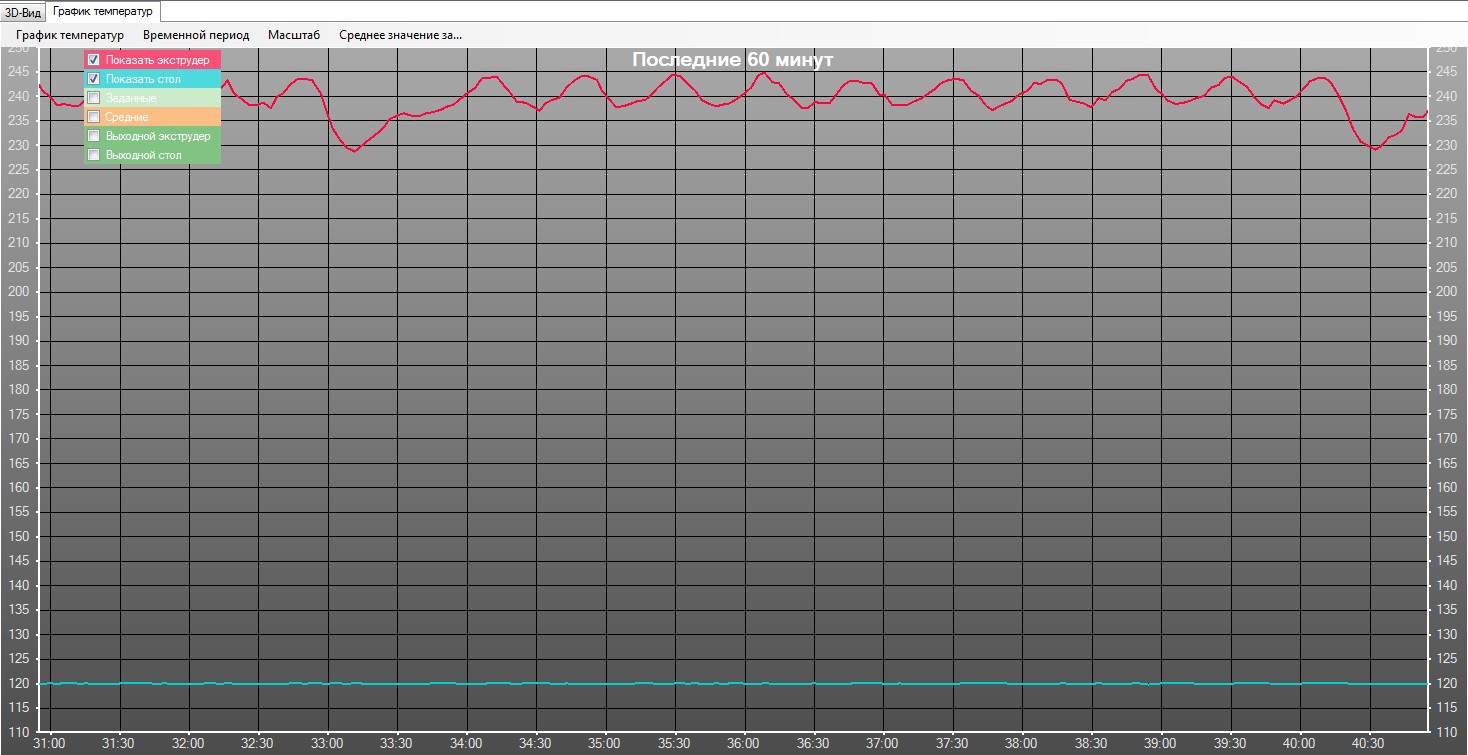

Начинающий писал(а):однако через некоторое время температура на нагревателе хотэнда начинает прыгать в пределах от 10В с копейками до 11,5В, значит все таки не КЗ, и при этом температура хотэнда также прыгает с размахом в 15C

Настройка коэффициентов PID сделана (M303)?
sergey2x

Сообщения: 235
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 22 фев 2018, 20:00

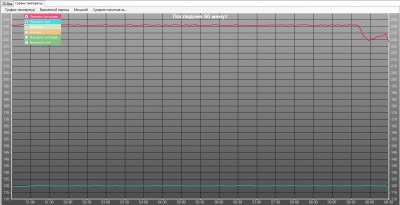

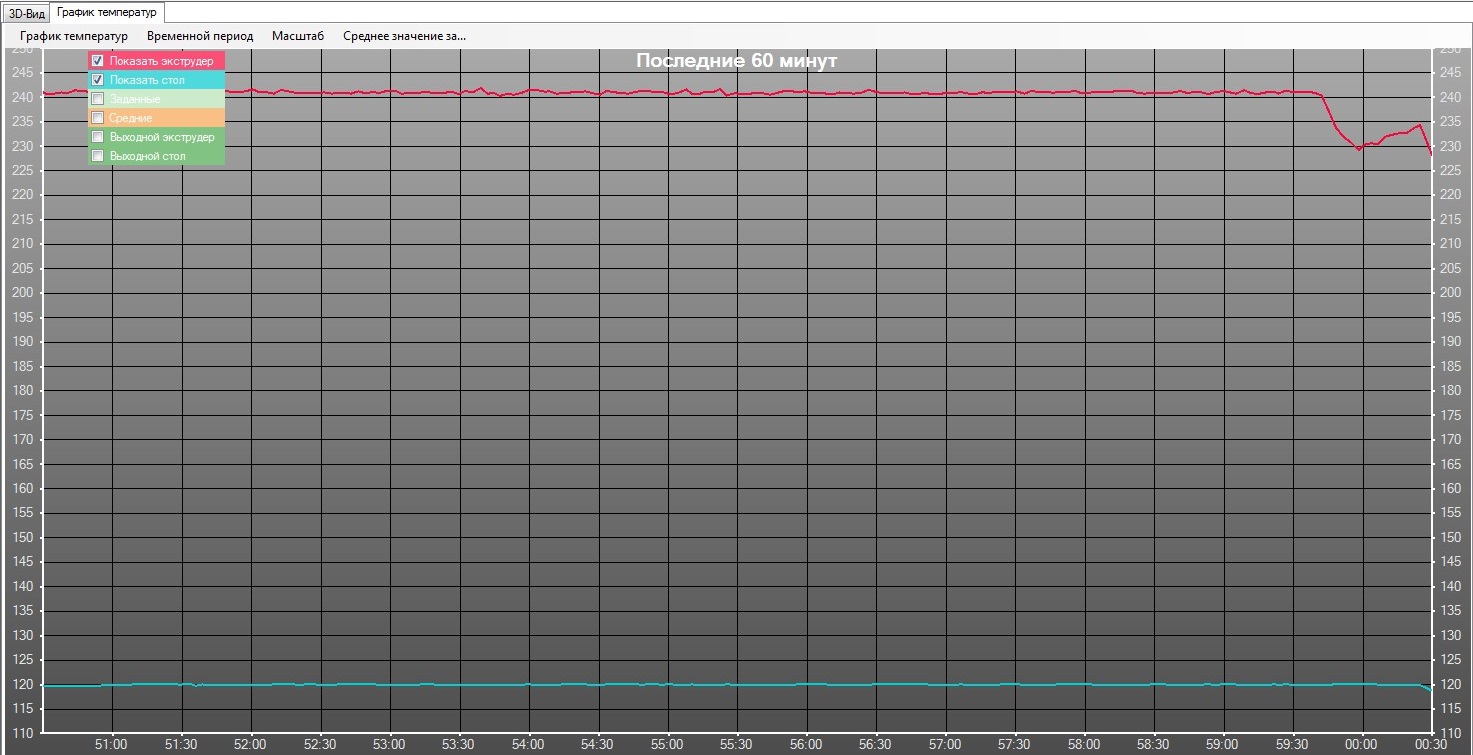

В том то и дело, что PID настроен, как на хотэнде, так и на горячем столе, и на картинке выше, что я приложил на время нижней шкалы можно не смотреть , оно там сбитое, т.к. при печати я на компе через сервер microsoft выставлял точное время, а на самом деле там показан отрезок через примерно 1ч 20мин - 1ч 40мин, когда он печатал 4 детали как во вложении, в первый час работы таких скачков похожих на синусоиду нет, разбег составляет максимум в 3 градуса, как на этой картинке, и лишь изредка раза 2 за час опускается на градусов 8, но потом быстро поднимается,
Как останавливается принтер.JPG

а уже потом через продолжительное время печати, температура начинает скакать как на качелях, это то и странно.
Когда примерно 1мм оставался до печати отверстий в 4 детальках из вложения, начались скачки, если бы из-за того что тонкие части, так он бы сразу начал температуру терять, а тут....
Вложения
Крепеж монтажной пены под печатным столиком.stl
(74.69 КиБ) Скачиваний: 186
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Спектр » 23 фев 2018, 15:17

Совсем нубский вопрос - а какая минимальная толщина стенки, если печатать нечто вазоподобное? Какая оптимальная если в один слой, каким соплом, какой высотой слоя? Сильно ли зависит от высоты стенки, от "диаметра" "вазы", от рельефа поверхности(круг, квадрат, рефлёная поверхность)? Как зависит от планируемой нагрузки?
Спектр

Сообщения: 107
Зарегистрирован: 13 ноя 2016, 19:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ilalexey » 23 фев 2018, 16:33

Принтер дельта/марлин 1.1.8/репетир-хост 2.0.5

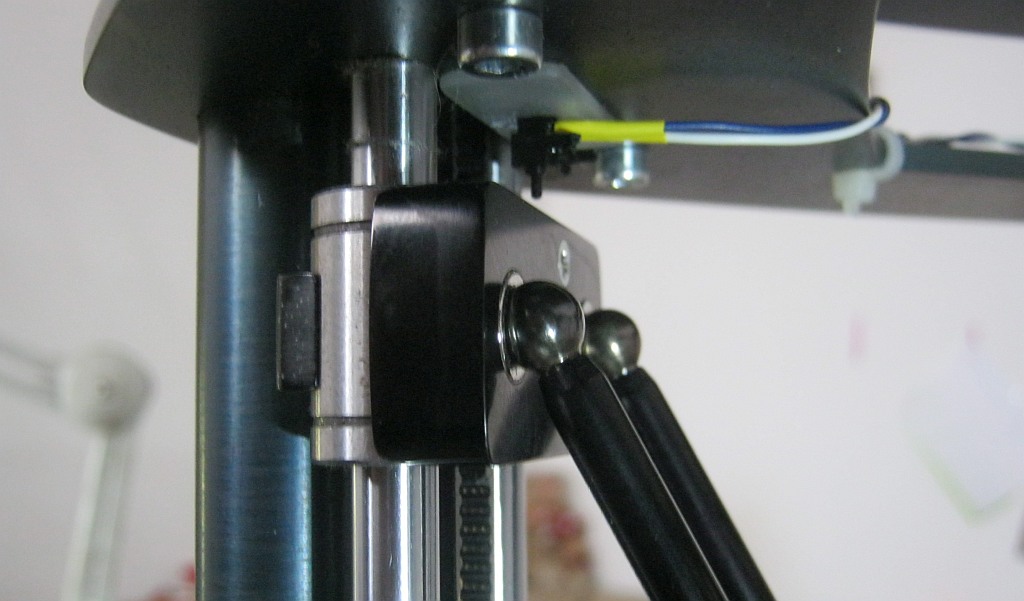

Три верхних кнопки + Z_MIN. Дефолтно открыты.
#define FIX_MOUNTED_PROBE сделал.
В консоли замкнутый Z_MIN triggered пишет.
Какого он после парковки, при нажатии на любое перемещение едет на DELTA_HEIGHT расстояние и при срабатывании PROBE(Z_MIN) не останавливает движение?
Как не ехать на автомате вниз? И если ехать, то чтоб щуп работал? Где кнопка "сделать нулём" как в GRBL?
Интернет перерыл, а там описывают везде ситуацию, когда щуп связан только с прыганием сопла по всему столу при калибровке.
Как ноль ставить, чтобы в прошивку не лазить и не бомбить стол?
--------
пс: чую, поселюсь я в этой теме :)
