Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andy88 » 12 дек 2017, 19:21

Всем привет!

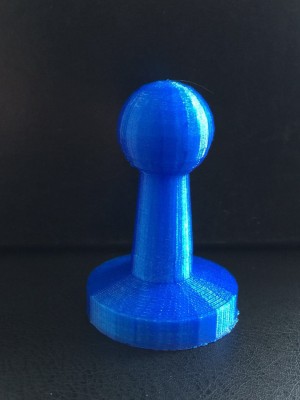

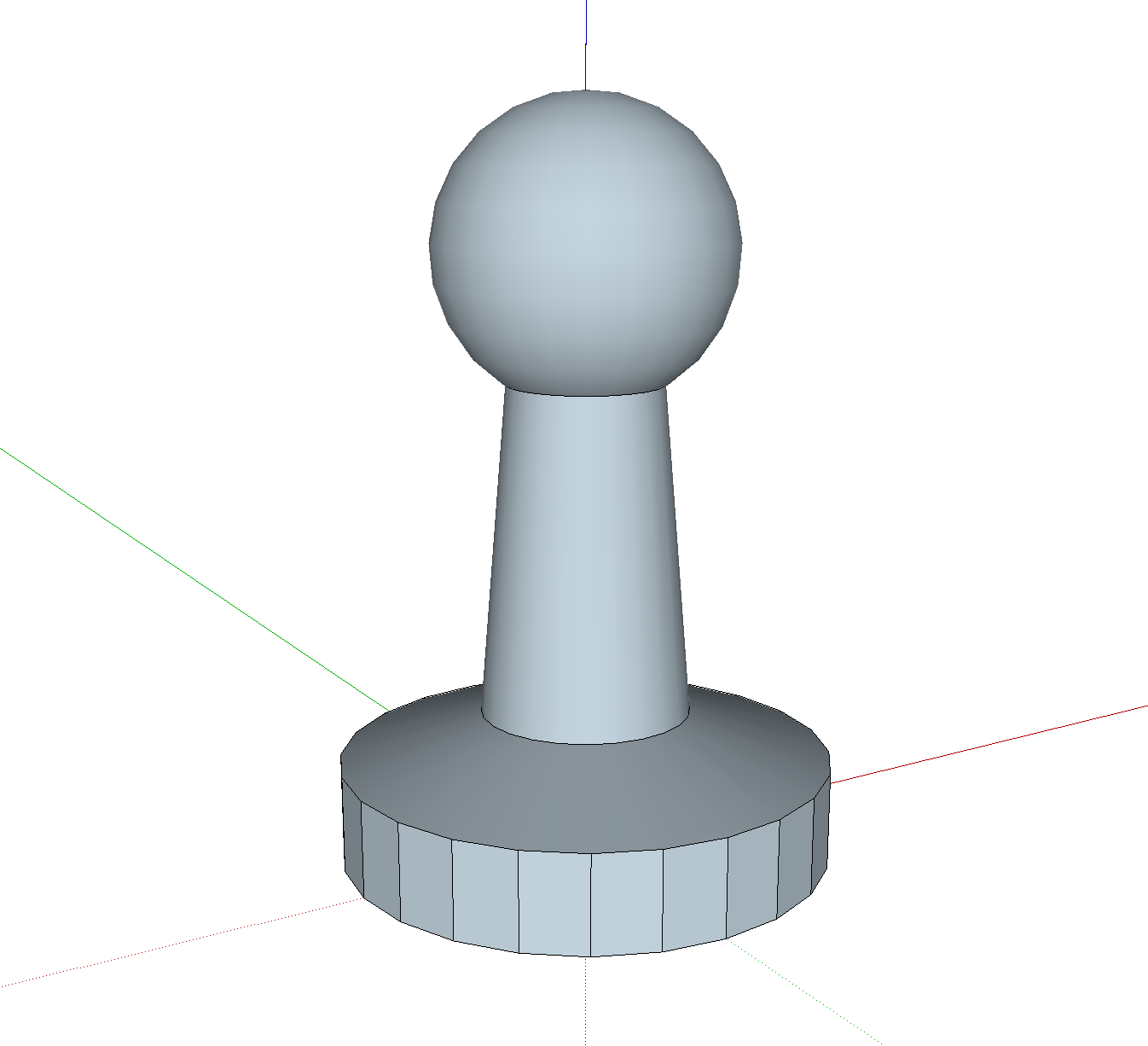

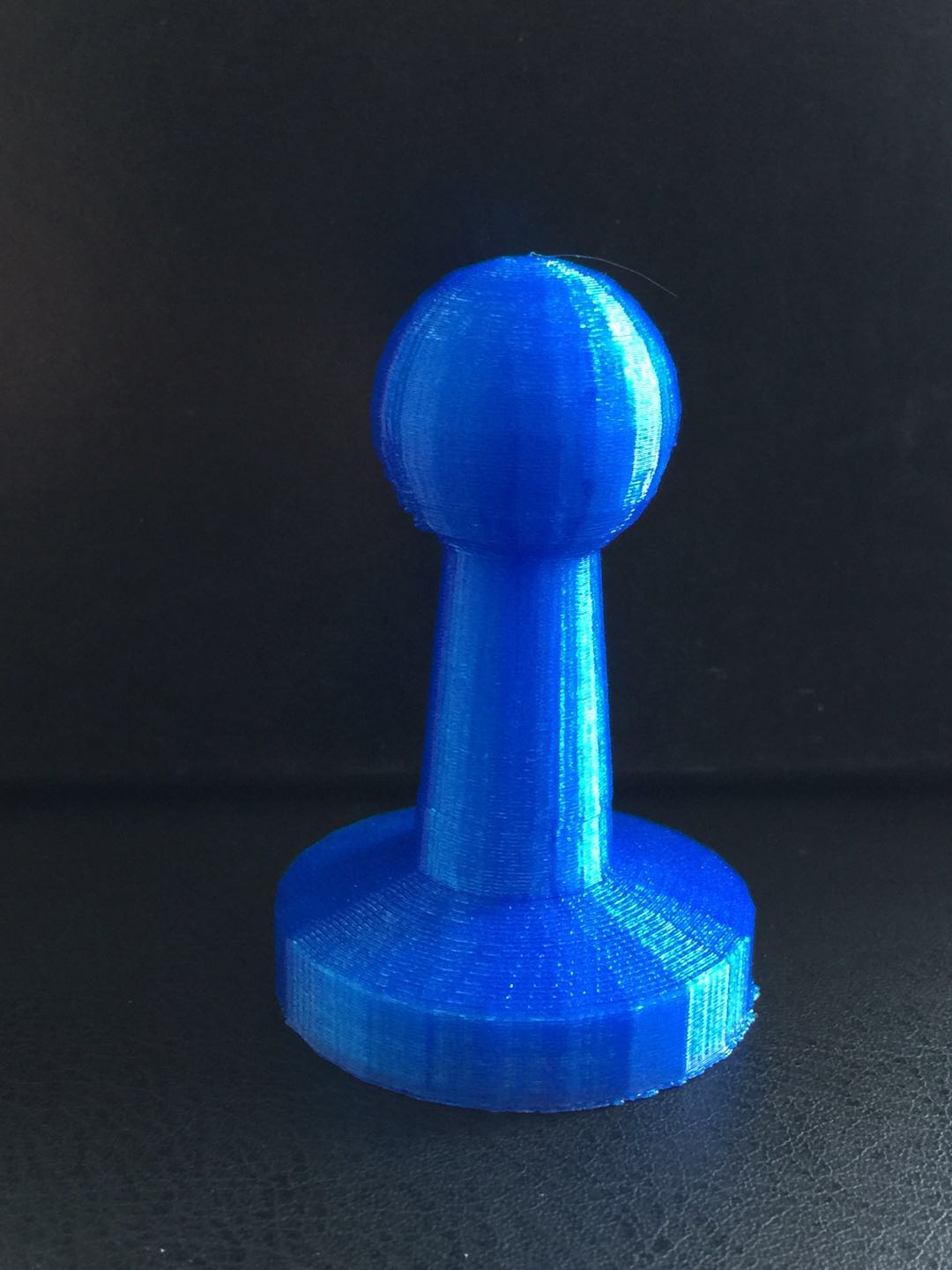

Нарисовал в скетчапе и напечатал - пресс для кофе.

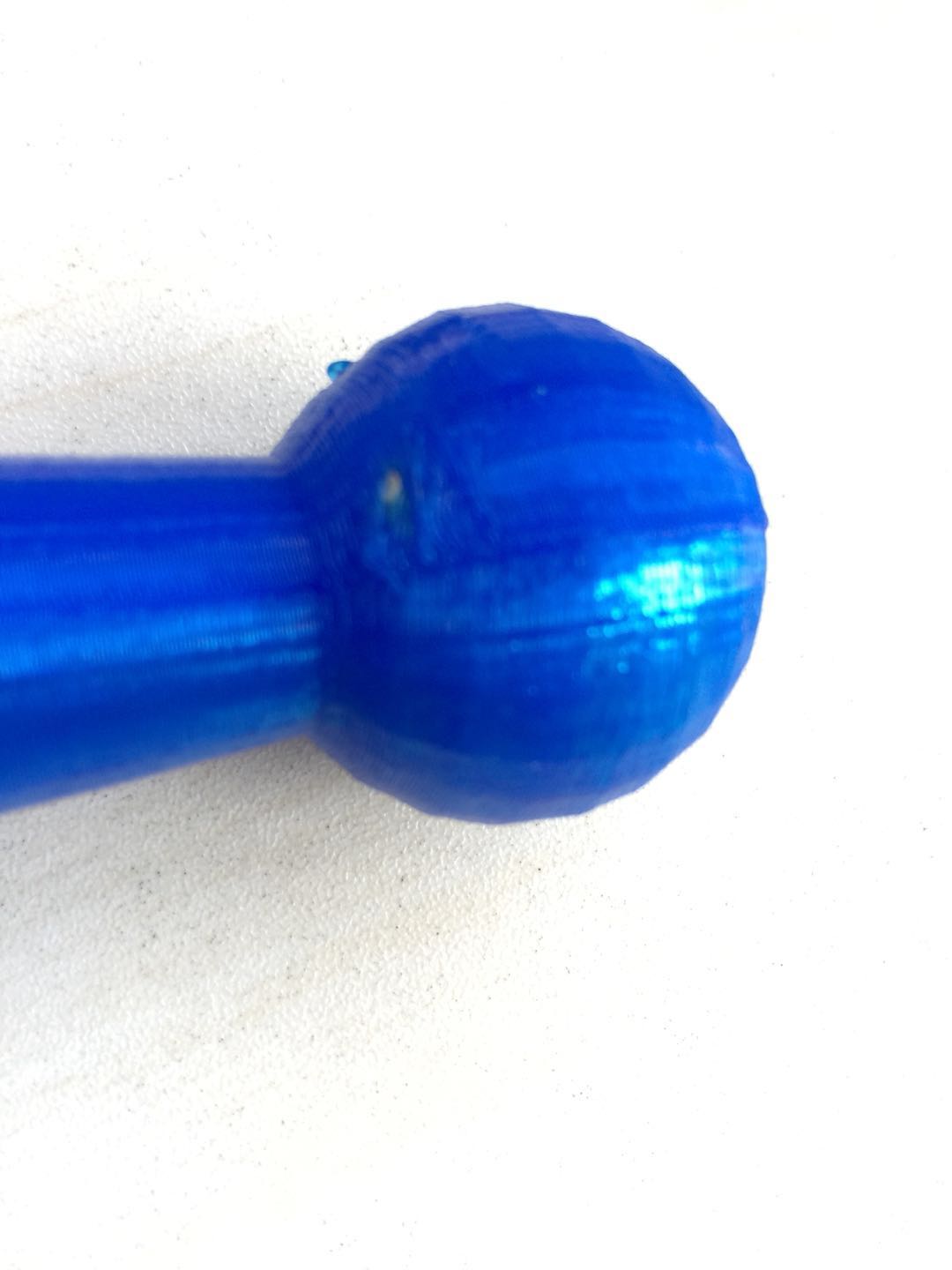

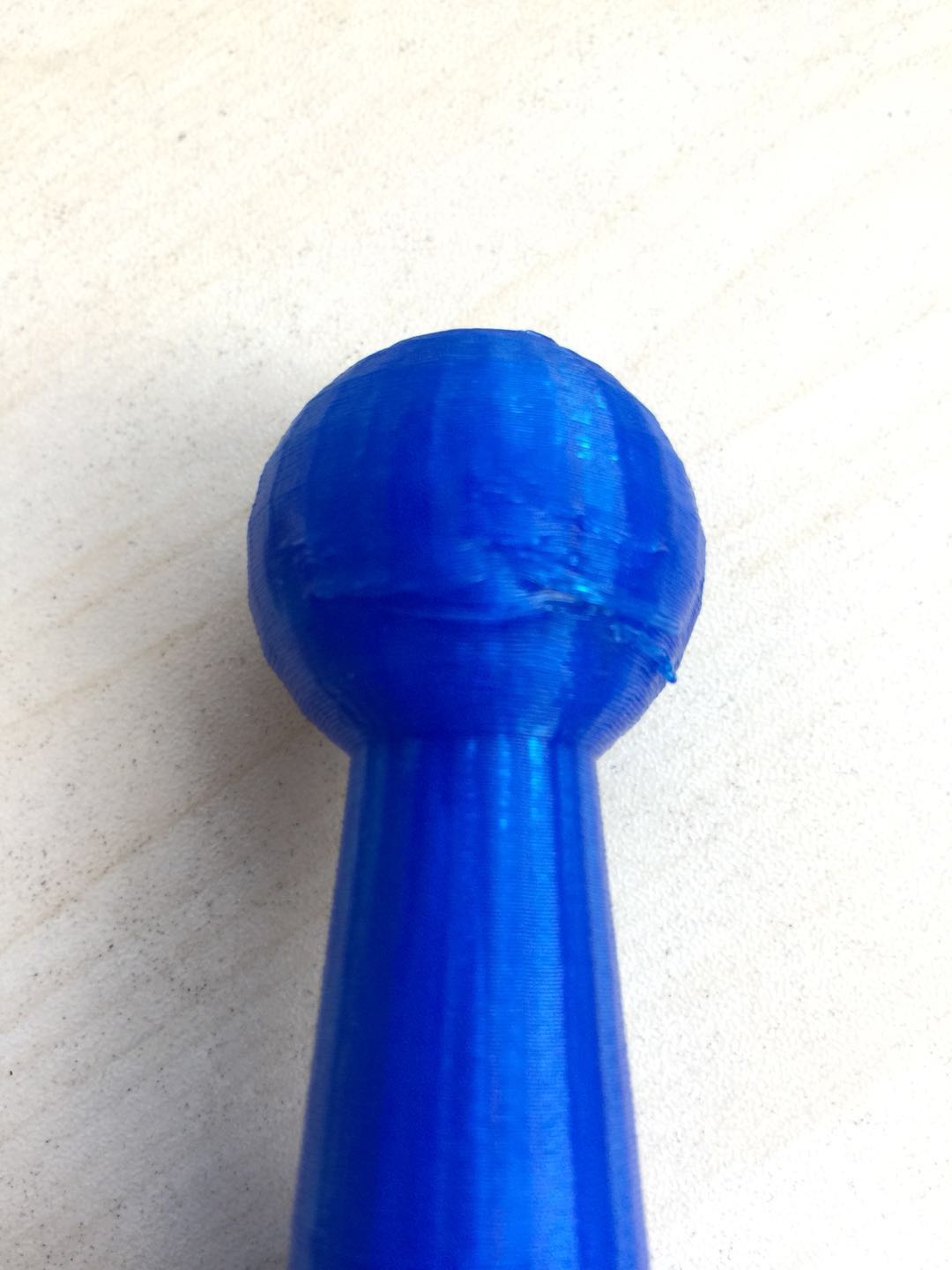

По какой причине образовались погрешности на шаре и как их лечить?

Добавлено спустя 1 минуту 38 секунд:
mns писал(а):Памажите люди добрыя :)


могу китайскую часть перевести...
Вложения
Screen Shot 2017-12-12 at 15.04.55.png
Andy88

Сообщения: 15
Зарегистрирован: 13 ноя 2017, 18:31

Re: Новичкам. Задай вопрос - получи ответ

Сообщение mns » 12 дек 2017, 19:27

Andy88 писал(а):могу китайскую часть перевести...

Проблема не в китайском, проблема опознать плату чтобы в прошивке указать #define MOTHERBOARD ??
mns

Сообщения: 3
Зарегистрирован: 12 дек 2017, 13:11

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 12 дек 2017, 21:59

Andy88 писал(а):По какой причине образовались погрешности на шаре и как их лечить?

возможно нехватало обдува, краешек стал загибаться и новые нитки периметра легли в воздухе.
сильнее дуть или сделать круговой обдув, чтоб со всех сторон равномерно дуло
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andy88 » 13 дек 2017, 10:56

Myp писал(а):
Andy88 писал(а):По какой причине образовались погрешности на шаре и как их лечить?

возможно нехватало обдува, краешек стал загибаться и новые нитки периметра легли в воздухе.
сильнее дуть или сделать круговой обдув, чтоб со всех сторон равномерно дуло


Спасибо! Распечатаю обдувщик для Дримера.
Andy88

Сообщения: 15
Зарегистрирован: 13 ноя 2017, 18:31

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 14 дек 2017, 16:47

2mns:
вот ссылка, может поможет https://youtu.be/uQ5mU6Ye4PU?t=217
но не уверен :pardon: .
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andy88 » 14 дек 2017, 18:54

Всем привет!

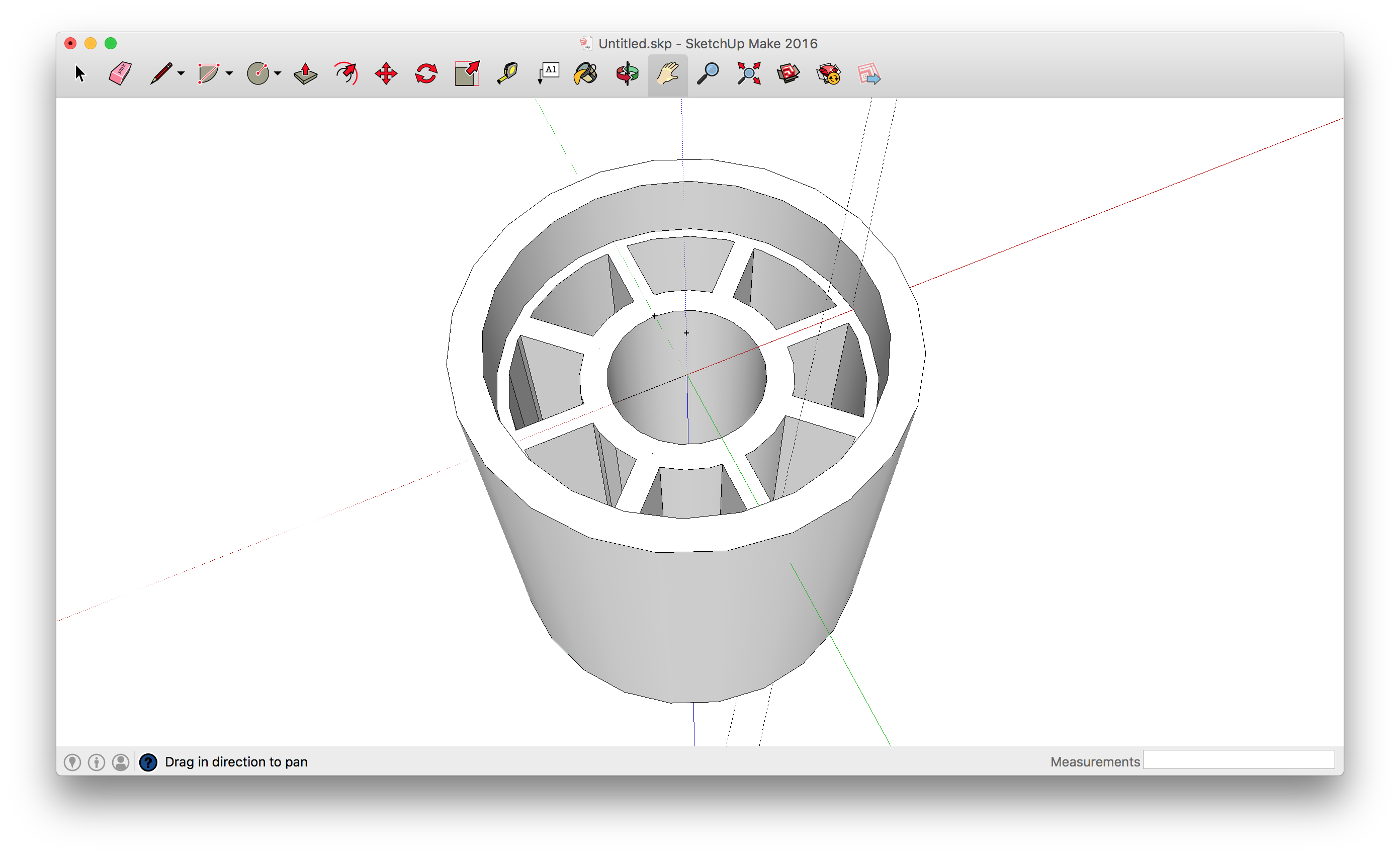

Пришел китайский гибкий материал. Внутренний диаметр катушку намного больше чем в родных катушках. Решил распечатать втулку. Нарисовал в скетче, но я так понимаю, что тут без поддержек не обойтись. Для поддержек нужен специальный материал или можно так же PLA. Как расставлять поддержки и что в моем случае лучше сделать.
Или можно обойтись без поддержек, например сделав конусность, постепенно уменьшая радиус..?
Вложения
Screen Shot 2017-12-14 at 22.32.06.png
Andy88

Сообщения: 15
Зарегистрирован: 13 ноя 2017, 18:31

Re: Новичкам. Задай вопрос - получи ответ

Сообщение mns » 14 дек 2017, 19:33

Начинающий писал(а):2mns:
вот ссылка, может поможет https://youtu.be/uQ5mU6Ye4PU?t=217
но не уверен :pardon: .

Все равно, спасибо.
Похоже придется посидеть с тестером.
На запрос исходников прошивки ли хотя бы конфига получил ответ: материнская плата уже идёт со всеми необходимыми надстройками. Ничего менять и добавлять не нужно, иначе это может привести к поломке. Поэтому никаких других настроек или данных производитель предоставить не может.
Как-то так :(
И вот теперь в сомнениях, разбирать принтер, вызванивать тестером что куда идет или забить, купить например RAMPS 1.4 и уже его мучать....
mns

Сообщения: 3
Зарегистрирован: 12 дек 2017, 13:11

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 14 дек 2017, 21:14

Andy88 писал(а):Как расставлять поддержки

никак не расставлять, слайсер их сам расставит где надо.
если принтер с одним соплом то поддержки делаются из того же материала, потом просто их отламываешь
если принтер с двумя соплами на 2 материала то поддержки делают из растворимого пластика, распечатал, сунул в баночку с растворителем и лишнее растворилось.

а на фотке обычная трубка, нафига трубке вобще поддержки? поставил стоймя и печатай.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение karpenter » 15 дек 2017, 02:06

Есть ли возможность и опыт использования в качестве переместителя каретки по оси линейных шаговых двигателей, типа маглев на магнитной подушке или актуатор, в целях уменьшения вибрации?
karpenter

Сообщения: 2
Зарегистрирован: 15 дек 2017, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andy88 » 15 дек 2017, 08:35

Myp писал(а):
Andy88 писал(а):Как расставлять поддержки

никак не расставлять, слайсер их сам расставит где надо.
если принтер с одним соплом то поддержки делаются из того же материала, потом просто их отламываешь
если принтер с двумя соплами на 2 материала то поддержки делают из растворимого пластика, распечатал, сунул в баночку с растворителем и лишнее растворилось.

а на фотке обычная трубка, нафига трубке вобще поддержки? поставил стоймя и печатай.


Спасибо за ответ!

Внутренняя часть висит в воздухе. Решил не заморачиваться с поддержками и распечатать две втулки - в моем случае разницы никакой.
Andy88

Сообщения: 15
Зарегистрирован: 13 ноя 2017, 18:31

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 15 дек 2017, 11:51

karpenter писал(а):линейных шаговых двигателей, типа маглев на магнитной подушке ....., в целях уменьшения вибрации?

Магнитная подушка (причём её можно реализовать и постоянными магнитами)лишь исключает трение и те "вибрации", которые возникают при этом... но как быть с точностью позиционирования (как минимум - по высоте)? Ведь магнитный зазор всегда подразумевает некоторый "плавающий" люфт.
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение karpenter » 15 дек 2017, 13:26

OBN_RacerMan писал(а):
karpenter писал(а):линейных шаговых двигателей, типа маглев на магнитной подушке ....., в целях уменьшения вибрации?

Магнитная подушка (причём её можно реализовать и постоянными магнитами)лишь исключает трение и те "вибрации", которые возникают при этом... но как быть с точностью позиционирования (как минимум - по высоте)? Ведь магнитный зазор всегда подразумевает некоторый "плавающий" люфт.

Да, есть такой момент, может посадить якорь на рельсы, например, два полированных прутка и фторопластовые втулки, принудительно задав зазор...хотя это уже трение и возможные закусывания.. но я так понял серийных образцов нет и есть поле поэкспериментировать.
karpenter

Сообщения: 2
Зарегистрирован: 15 дек 2017, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 15 дек 2017, 13:43

karpenter писал(а):в целях уменьшения вибрации?

каретка в большинстве случаев скользит идеально плавно и нет никаких вибраций.
проблемы в принтере возникают из за низкой жёсткости осей, тяжёлая каретка просто выгибает ось.
если не гнаться за дешевизной, а сделать нормально, на 15 рельсах например, проблем не будет.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 18 дек 2017, 12:33

Andy88 писал(а):
Myp писал(а):а на фотке обычная трубка, нафига трубке вобще поддержки? поставил стоймя и печатай.


Решил не заморачиваться с поддержками и распечатать две втулки - в моем случае разницы никакой.


Запоздало, но все-таки: можно было вообще с лучами не заморачиваться, просто цилиндр в цилиндре с отверстием по центру замоделить. А кол-во материала регулировать процентом заполнения. А так на пропечатку "лучей" материала больше пойдет, чем на сполошную модель, потому что лучи - это периметры, т.е. несколько сплошных "ниток".

И поддержек не надо бояться. Поверхность по поддержкам, конечно, не очень красиво выглядит, но в данном случае красота не очень важна, поэтому без вопросов можно было лепить.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 19 дек 2017, 11:41

Подскажите пожалуйста в чем может быть дело, перепрошил принтер ,после чего т.к. печатаю я всегда с обдувом, стол начинает остывать и система как я понимаю ниче не делает для того чтоб температуру поднять, хотя раньше все было OK, а сейчас она постепенно снижается за минут 5 на 2 градуса, после чего если правильно понимаю срабатывает защита в прошивке и принтер вылетает с требованием жесткой перезагрузки, в результате вся печать летит...
Пробывал делать автотюнинг PID, не помогает, после тюнинга секунд 10-20 держится на 120, после чего тоже начинает падать. Может кто нибудь в курсе в какую сторону нужно копать?
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49
