Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 18 ноя 2017, 13:11

гугл скетчап
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 18 ноя 2017, 15:04

Andy88 писал(а):
OBN_RacerMan писал(а):Я вот сегодня SBS первый раз попробовал

Что печатать из него планируете?


Хочу вот такое.

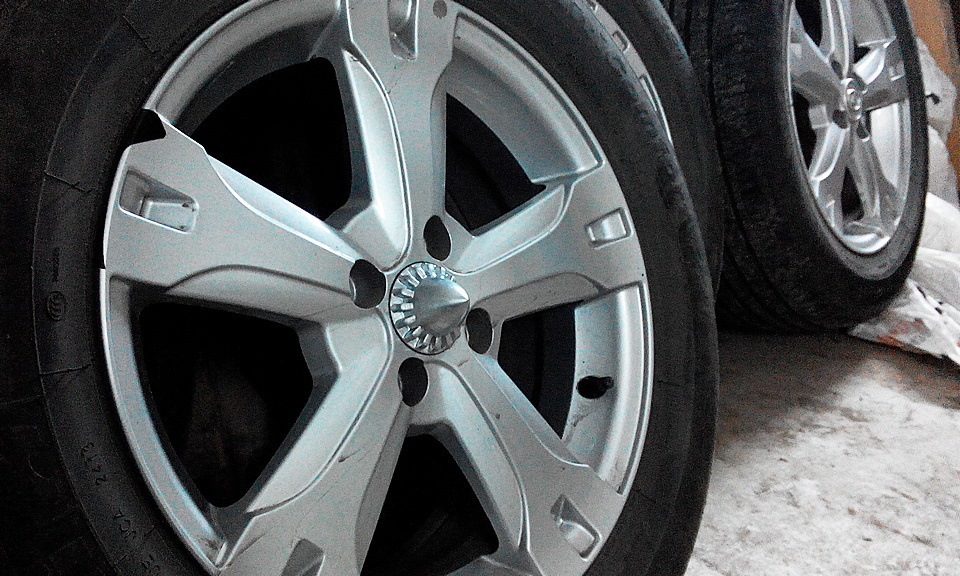

Это был первый вариант

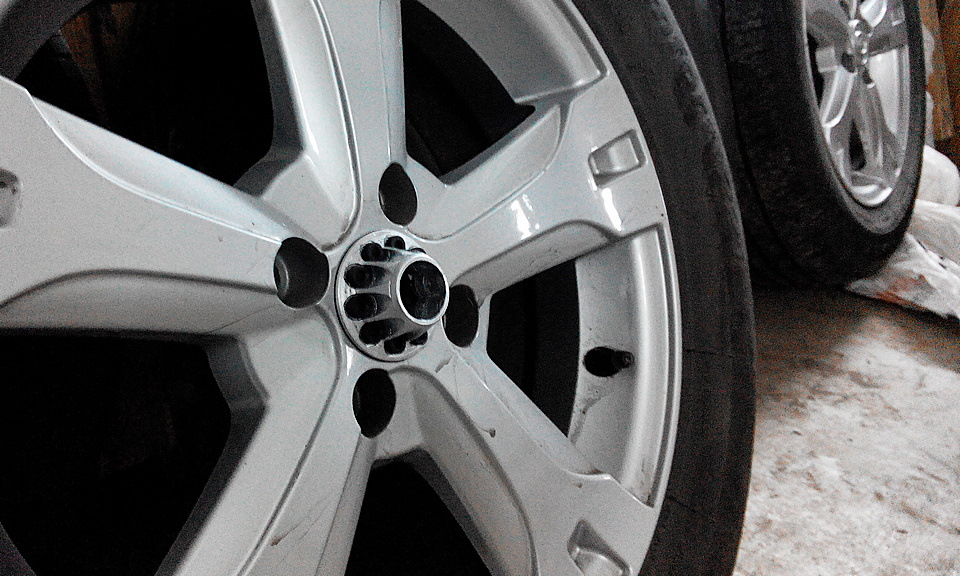

Это где-то шестой :-) вариант


Пробные модели делал для подгонки "посадки" из PLA, ну и для виду покрасив их "под хром" из баллончика :) .
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andy88 » 18 ноя 2017, 17:19

Myp писал(а):гугл скетчап


Знаю такую штуку. Спасибо! Буду разбираться.
Andy88

Сообщения: 15
Зарегистрирован: 13 ноя 2017, 18:31

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Eretik » 18 ноя 2017, 18:16

Нужна помощь!!!
Есть принтер прошивка Marlin 1.1.5, принтер все нормально печатает под управлением любой программы к примеру Protoface, но не как не могу заставить работать с флешки, точнее ведет неадекватно! Как только начинаю с SD печатать, всякие непонятный движения, то печать вообще в другой области то через каждые 10-20 секунд паркуется домой, то по оси Х, то по оси У. То еще что то такое впечатление, что при чтении с карты
читает не всю строку. То там где должна быть одна скорость перемещения может очень медленно подводит оси, вообщем полный рамдом болезней! Кто с таким сталкивался. Я думал, что потере данных идут по шине SPI по которой картридер включен и уменьшел ее в 4 раза в прошивке, не помогло! Народ Хелп! Просто печатать с компа не выход для меня!
Eretik

Сообщения: 2
Зарегистрирован: 18 ноя 2017, 18:09

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 19 ноя 2017, 02:34

какая длина шлейфа от карты памяти до контроллера?
укороти и замотай фольгой шлейф
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение jukov_b1 » 20 ноя 2017, 02:51

Описание станка, основные характеристики:
wanhao duplicator 3i
Рабочее поле:
20x20x18

Примеры изделий (фото):

Вопросы:
С чего начать отладку, есть ли последовательность экспериментов по регулировке дефектов?
Что не получилось:
множество проблем печати
Вложения

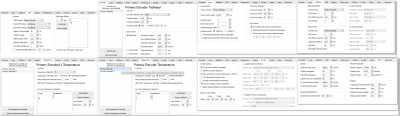

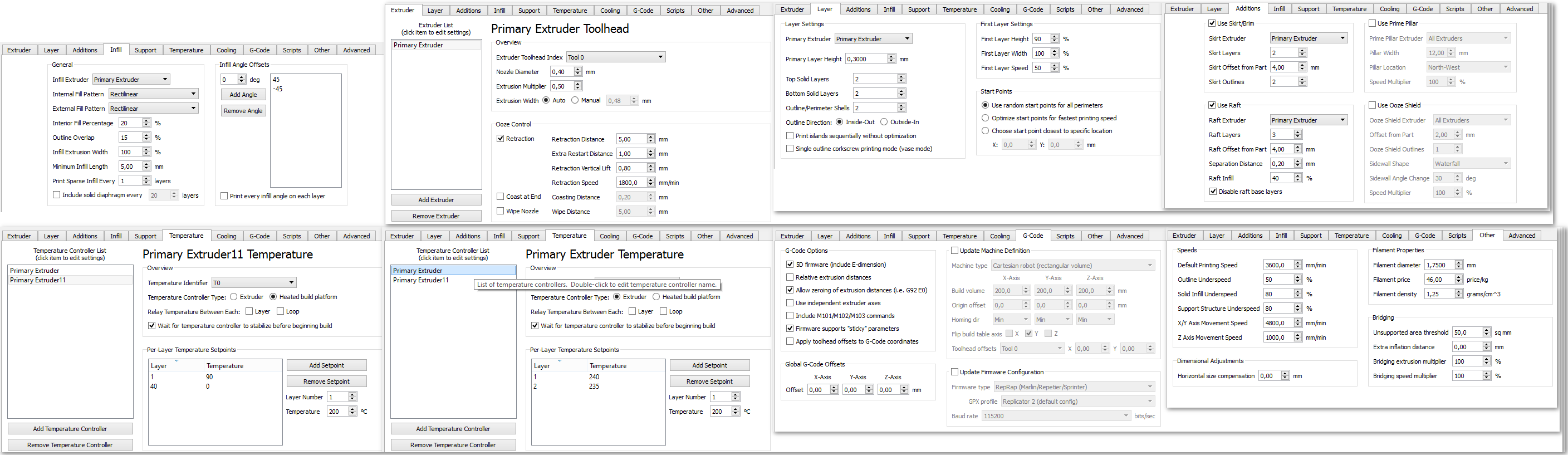

параметры печати

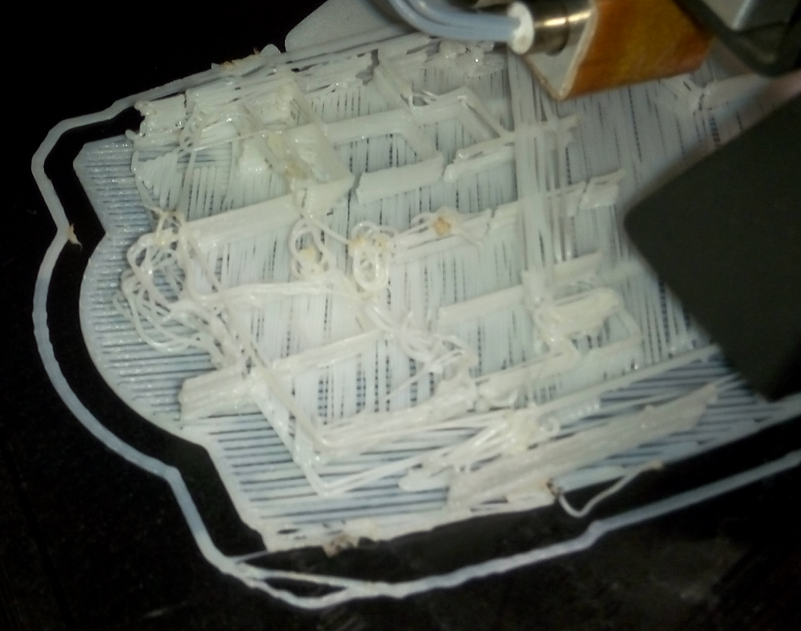

неудачная печать

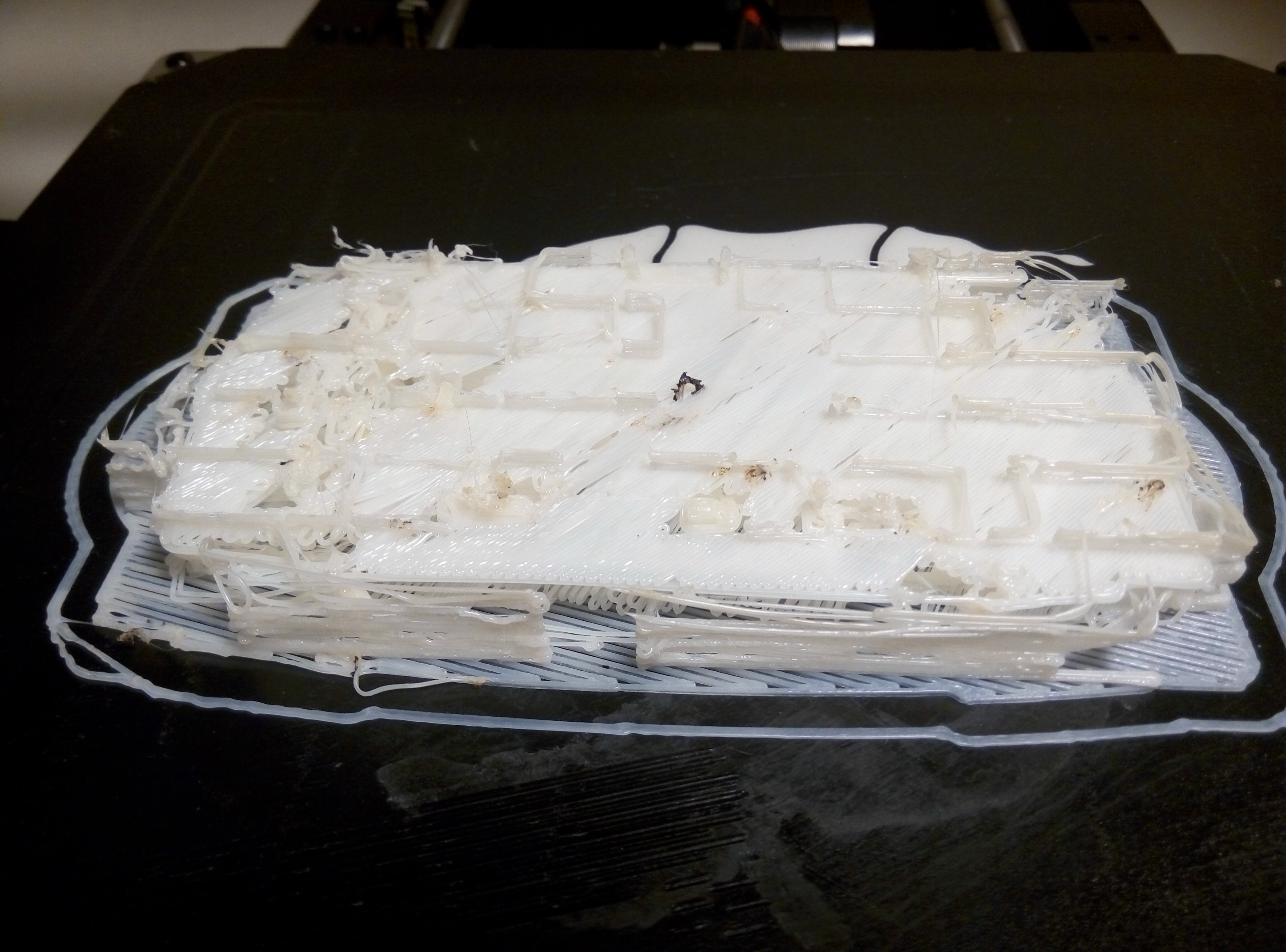

неудачная печать

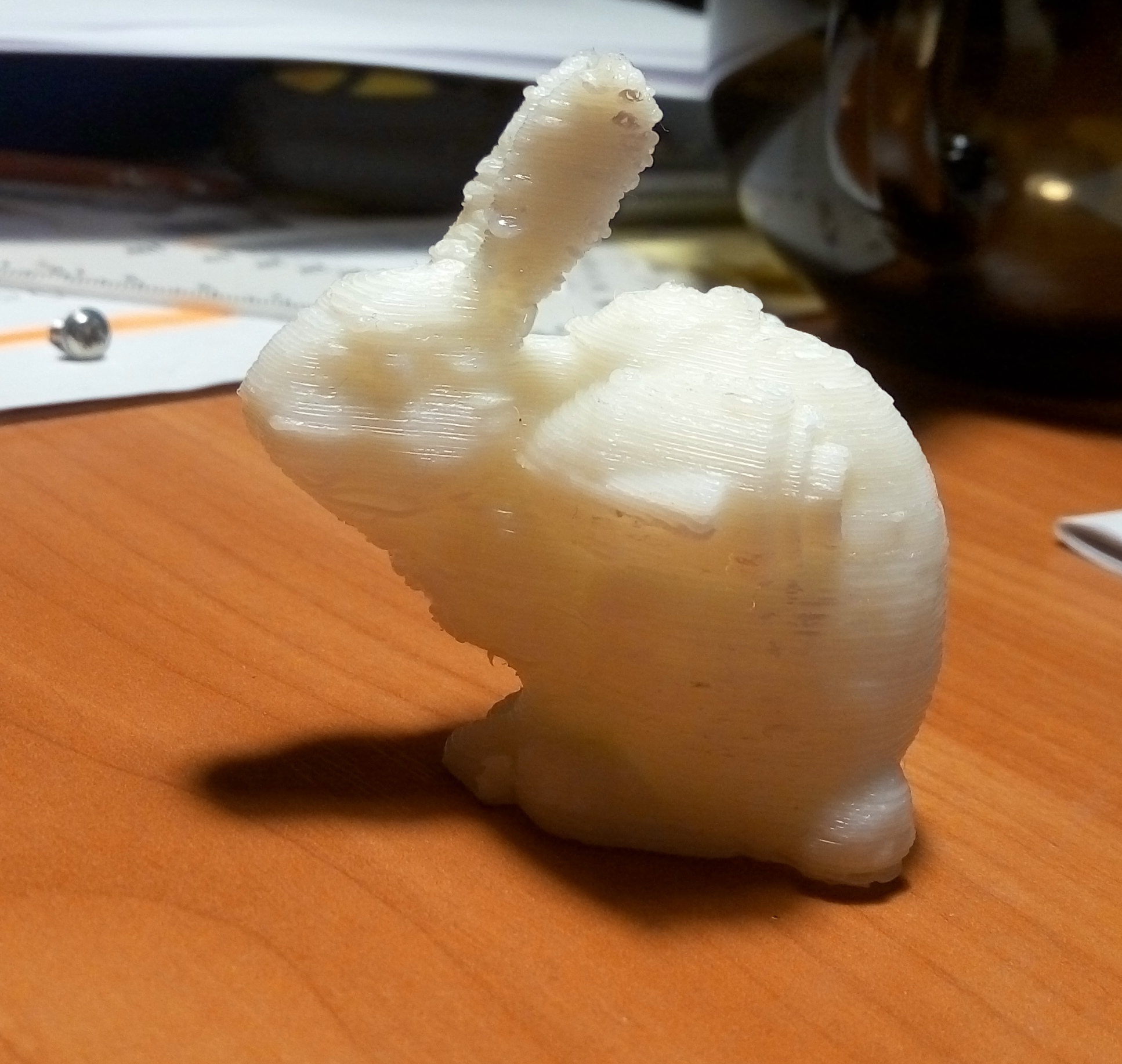

при тех же параметрах более не менее
jukov_b1

Сообщения: 1
Зарегистрирован: 20 ноя 2017, 02:11

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Eretik » 20 ноя 2017, 12:06

Шлейф на всю длину то есть 50-60см примерно. Укоротить возможности нет. Но вот уменьшил до одной 8й от скорости в прошивки SPI ошибок стало значительно меньше. Вот думаю как вы сказали заэкранировать, либо просто отдельно модуль картридера(есть в наличии отдельно маленький) перенести вплотную к шилду.
Eretik

Сообщения: 2
Зарегистрирован: 18 ноя 2017, 18:09

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Co_balt » 21 ноя 2017, 16:04

Привет всем!
Есть проблемы с печатью принтером Geeetech Aluminum Prusa с экструдером MK8 0.3
Использую пластик FD Plast 1.75 - PLA и ABS.
Софт Repetier-Host cо слайсером Slic3r
Если PLA мелкие модельки еще худо-бедно получались неплохо, например кубик 10х10х10 мм, то тестовый кораблик уже просто отвратно.
При печати крупных деталей я наблюдал расслоение нитей периметра модели, т.е. похоже на то, что пока принтер обходил контур нити успевали остыть и не спекались между собой.
С ABS совсем все плохо - расплавленный пластик, выходящий из сопла так быстро твердеет, что практически сразу превращается в проволоку, ни о каком прилипании к столу даже не идет речи. И в 1-ом и во 2-ом случаи естественно первым делом игрался с температурой, как стола так и экструдера.
Пробовал различные настройка слайсера.
Поэтому вопросы:
1. Насколько хорош пластик FD Plast особенно для старта/настройки принтера/слайсера?
2. Кто-нибудь может поделится проверенными настройками слайсера для этого принтера/экструдера/пластика?
3. Ну и главный вопрос - что делать, куда рыть? Я понимаю, что телепатов нет, поэтому готов выдать всю необходимую информацию для диагностирования проблемы!
Co_balt

Сообщения: 2
Зарегистрирован: 14 янв 2011, 02:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 21 ноя 2017, 18:08

Co_balt писал(а):3. Ну и главный вопрос - что делать, куда рыть? Я понимаю, что телепатов нет, поэтому готов выдать всю необходимую информацию для диагностирования проблемы!

Возьмите другой слайсер. Например Куру для начала.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexoff » 21 ноя 2017, 19:02

Alexus12 писал(а):
Co_balt писал(а):3. Ну и главный вопрос - что делать, куда рыть? Я понимаю, что телепатов нет, поэтому готов выдать всю необходимую информацию для диагностирования проблемы!

Возьмите другой слайсер. Например Куру для начала.

Подтверждаю - кура проще. У слайстриэр настройки мутные.
А по пластику сначала брал такие катушки https://cifero.ru/pla (кстати пришли в упаковке от бестфиламента) и отпечатал без проблем.
Потом сэкономил и заказал у фдпласта :no: . Мало того что прождал две недели, так одна из двух вообще ни в какую не печатает, комкается на выходе, через сопла еле лезет.
Alexoff

Сообщения: 5
Зарегистрирован: 04 ноя 2017, 08:36

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 21 ноя 2017, 21:46

jukov_b1 писал(а):С чего начать отладку

с калибровки
откалибровать температуру, откалибровать оси, откалибровать подачу,

Добавлено спустя 2 минуты 36 секунд:
Co_balt писал(а):1. Насколько хорош пластик FD Plast особенно для старта/настройки принтера/слайсера?
2. Кто-нибудь может поделится проверенными настройками слайсера для этого принтера/экструдера/пластика?
3. Ну и главный вопрос - что делать, куда рыть? Я понимаю, что телепатов нет, поэтому готов выдать всю необходимую информацию для диагностирования проблемы!

1. обычный пластик
2. нет, всё крайне индивидуально
3. калибровать, оси, температуру, подачу.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andy88 » 22 ноя 2017, 14:36

Всем привет!

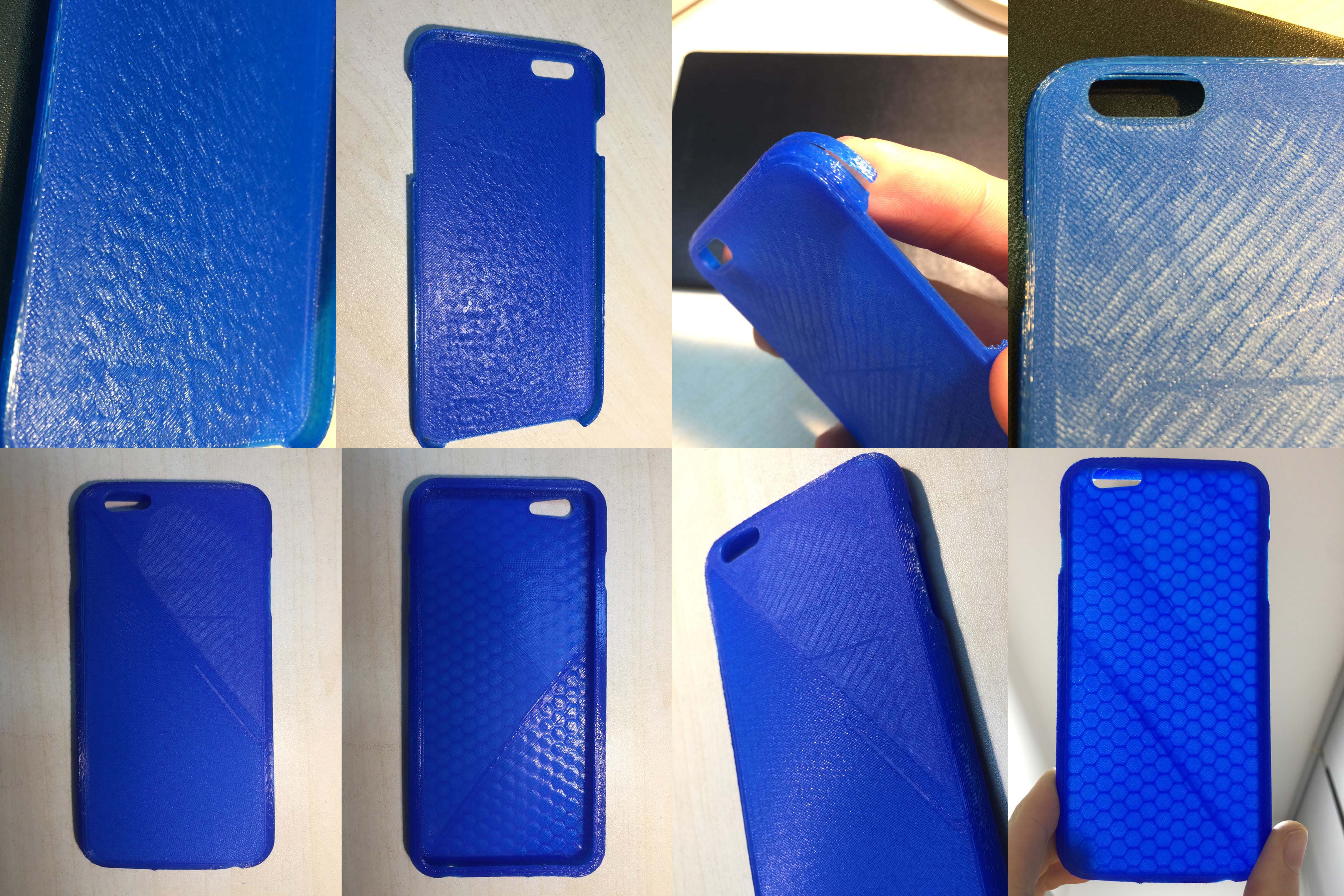

Прошу посмотреть фото и дать рекомендации.

Какие проблемы вижу я:

В первом случае (верхний ряд) какие вижу проблемы:
1. Слишком тонкий или маленький - при попытке вставить телефон чехол треснул;
2. Большая часть задней стенки какая-то прикипевшая;
3. Внутренняя часть стенки - неровная поверхность - запузырилась;

Во втором случае (нижний ряд фото):
1. Неправильно использовал материал, нужен гибкий пластик. Какой порекомендуете;
2. В части поверхности внутренней стенки тоже пузыри;
3. Странным образом шла печать, непраильный слайсинг или что?

Материал PLA (шел в комплекте с принтером), принтер Flashforge Dreamer, Температура экструдера 225, платформы 110.

Буду признателен за полезные рекомендации!
Вложения
IPHONE CASE .jpg
Andy88

Сообщения: 15
Зарегистрирован: 13 ноя 2017, 18:31

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 22 ноя 2017, 19:57

[quote="Andy88"]Всем привет!
Материал PLA (шел в комплекте с принтером), принтер Flashforge Dreamer, Температура экструдера 225, платформы 110.

Ну первое - зачем для PLA греть стол как для ABS?! Он же там в полурасплавленном состоянии будет растекаться.. Да и экструдер, мне кажется, "горячеват"..
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andy88 » 23 ноя 2017, 08:12

OBN_RacerMan писал(а):Ну первое - зачем для PLA греть стол как для ABS?! Он же там в полурасплавленном состоянии будет растекаться.. Да и экструдер, мне кажется, "горячеват"..


Такие настройки стояли на тестовой модели, вот и поставил их на чехлы.
Выходит надо почитать матчасть)
Andy88

Сообщения: 15
Зарегистрирован: 13 ноя 2017, 18:31

Re: Новичкам. Задай вопрос - получи ответ

Сообщение golumenov » 23 ноя 2017, 10:51

Всем привет!
Пробую 3д печать на tevo tarantula. В целом печатает, но хочется собрать свой принтер на corexy.

Вопрос по электронике и двигателям.
Видел в продаже платы "mks base" и "mks sbase" я так понимаю, что разница между ними в возможности установки драйверов на последнюю?

И стоит ли брать "mks base"? или все-таки взять sbase? или взять мегу + рампс?

И какие лучше двигатели брать для быстрого и точного принтера на corexy с областью печати 30х30х30?
golumenov

Сообщения: 1
Зарегистрирован: 23 ноя 2017, 10:37
