roboforum.ru

перемычка микрошага на драйвер экстурдера не контачит?

Там drv8825 на 1/32 стоит. Если первая или вторая перемычка не контачит, всё равно ведь 1/32. Если третья то 1/8. разница была бы в 4 раза, а не в 2.36. Но всё равно разберу проверю.

Приобрел Anet A8, уже три недели осваиваю с переменным успехом
Вопрос такой: этот тестовый кораблик - http://www.thingiverse.com/thing:763622 - печатается для тестов без поддержек?

AndyBig писал(а):Приобрел Anet A8, уже три недели осваиваю с переменным успехом
Вопрос такой: этот тестовый кораблик - http://www.thingiverse.com/thing:763622 - печатается для тестов без поддержек?

Логика подсказывает мне, что именно без поддержек он и должен печататься Там, к слову, в разделе Makes есть фотографии с пометкой, что печаталось без поддержек.

Ага, спасибо. Так и напечатал

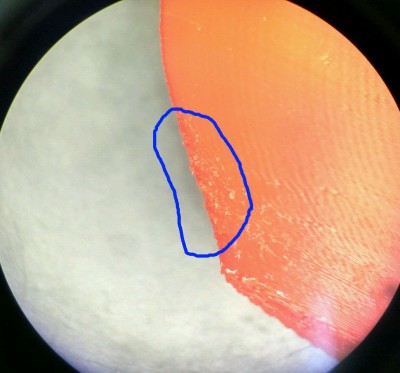

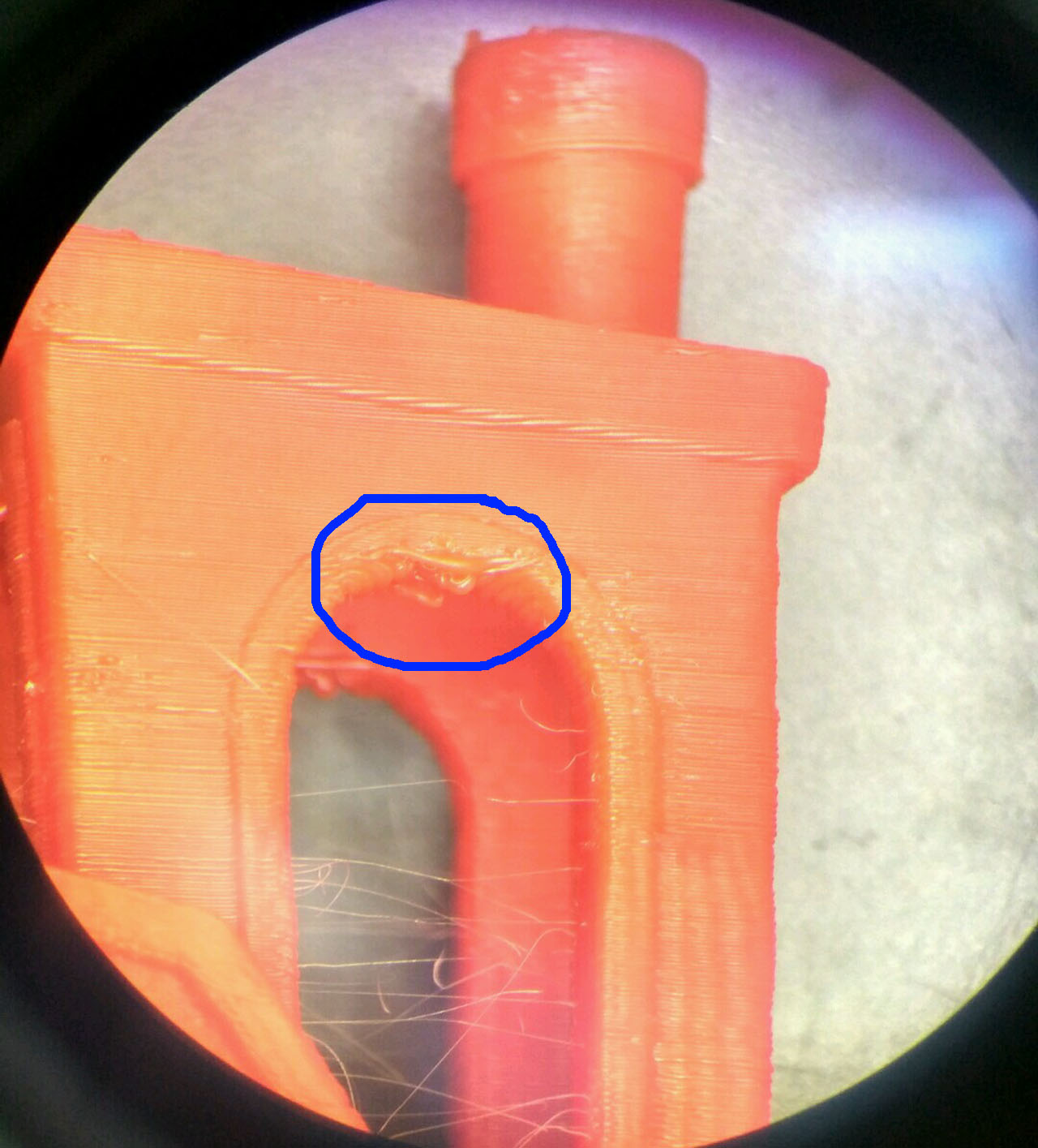

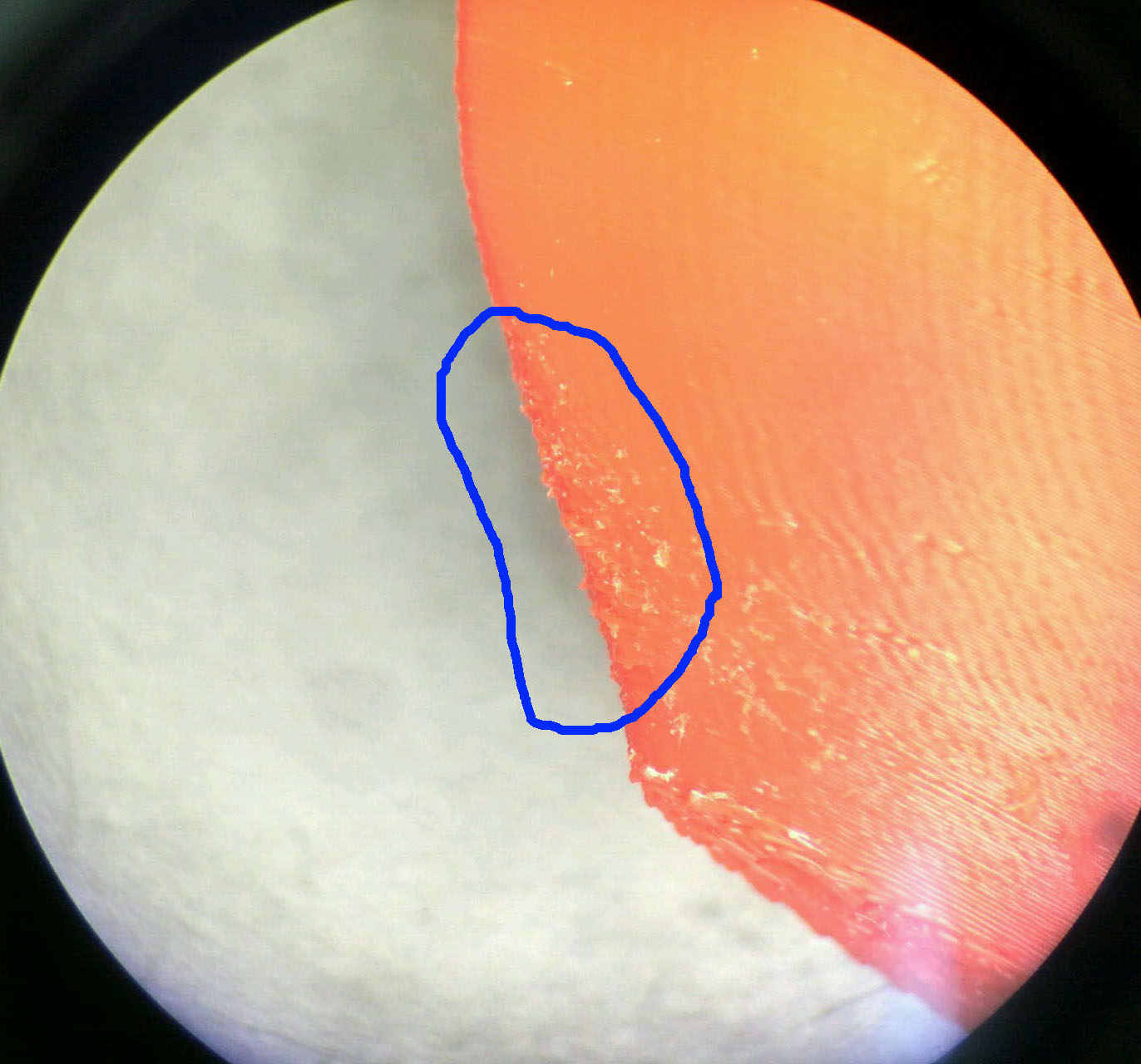

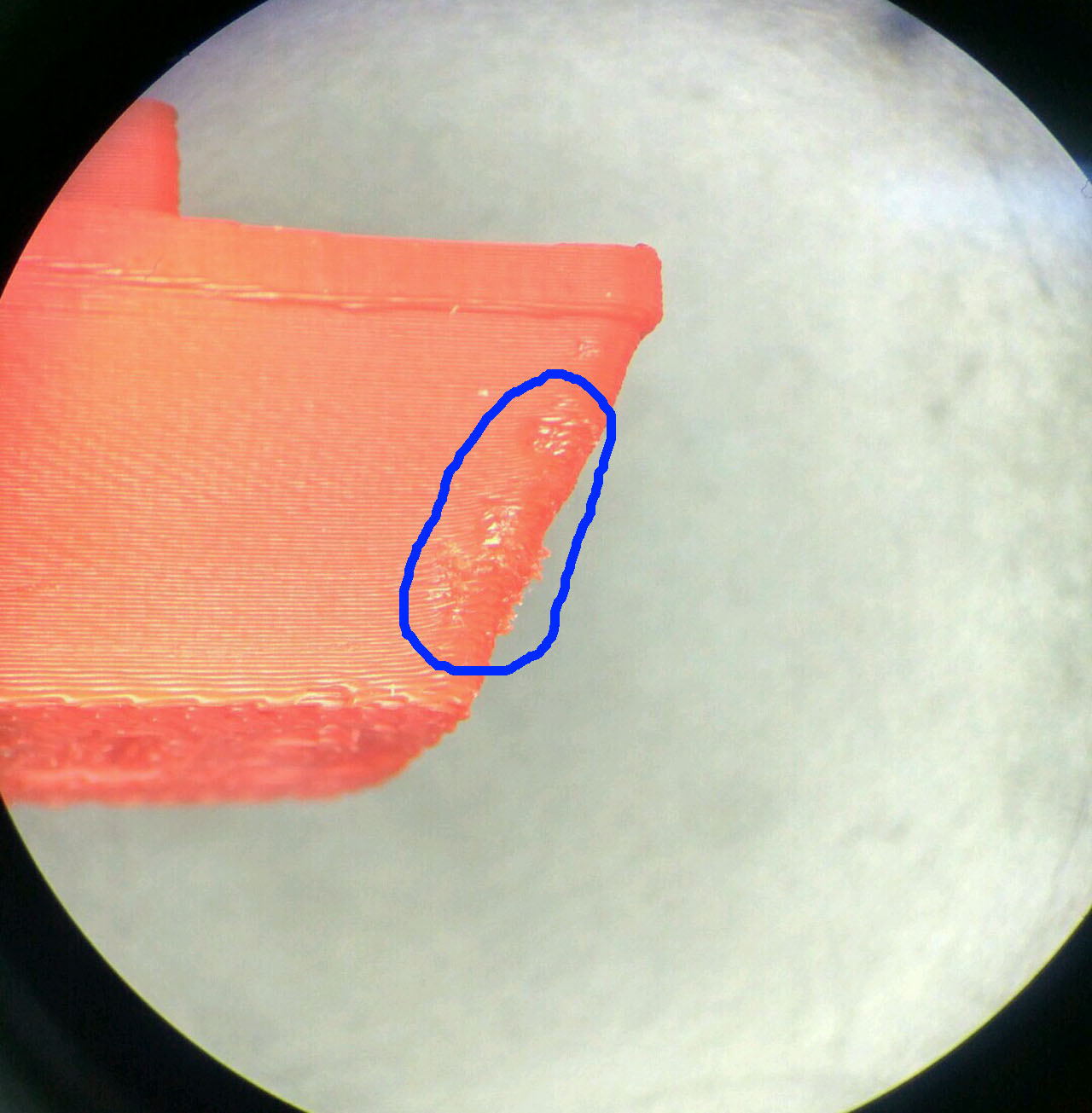

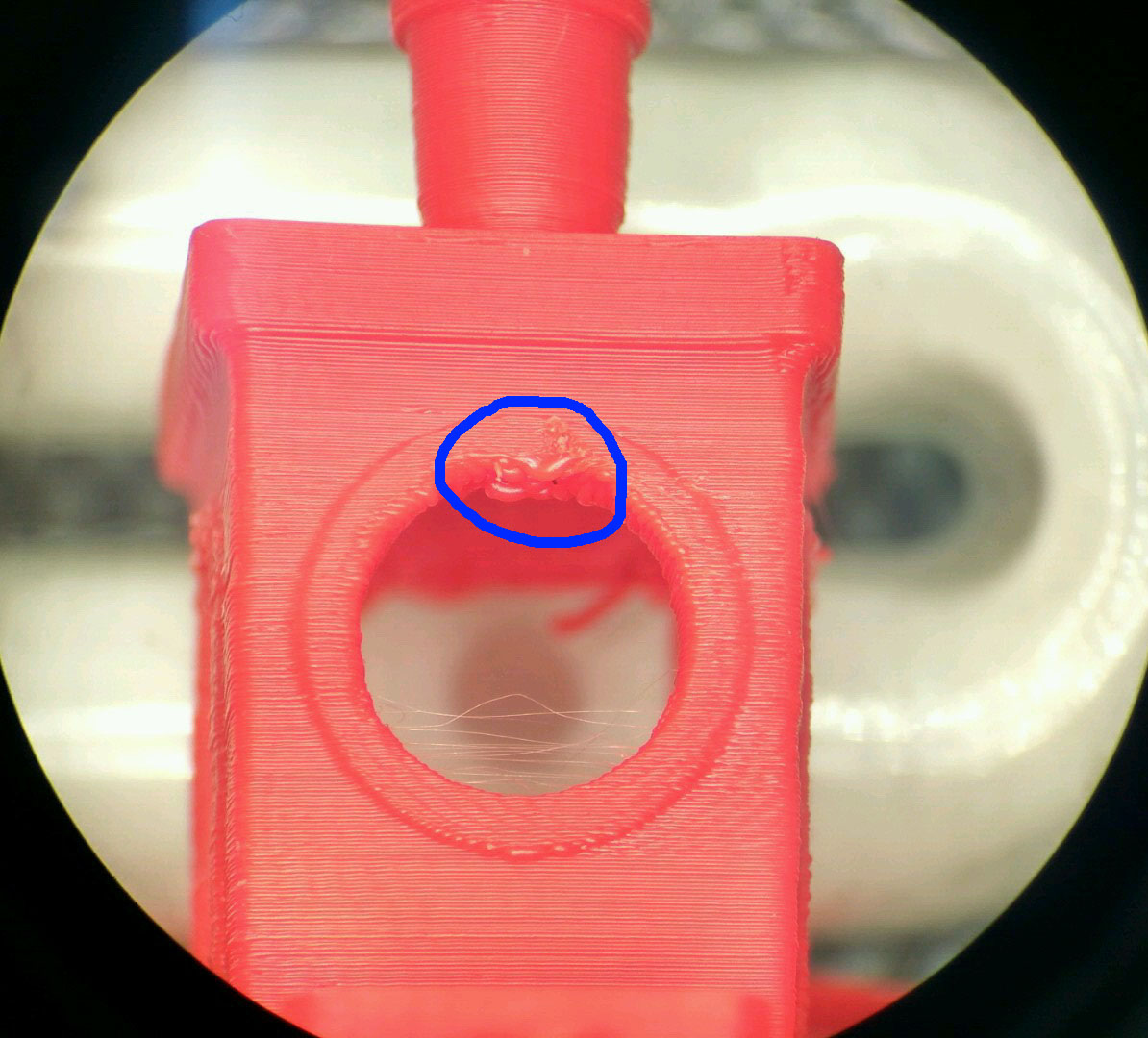

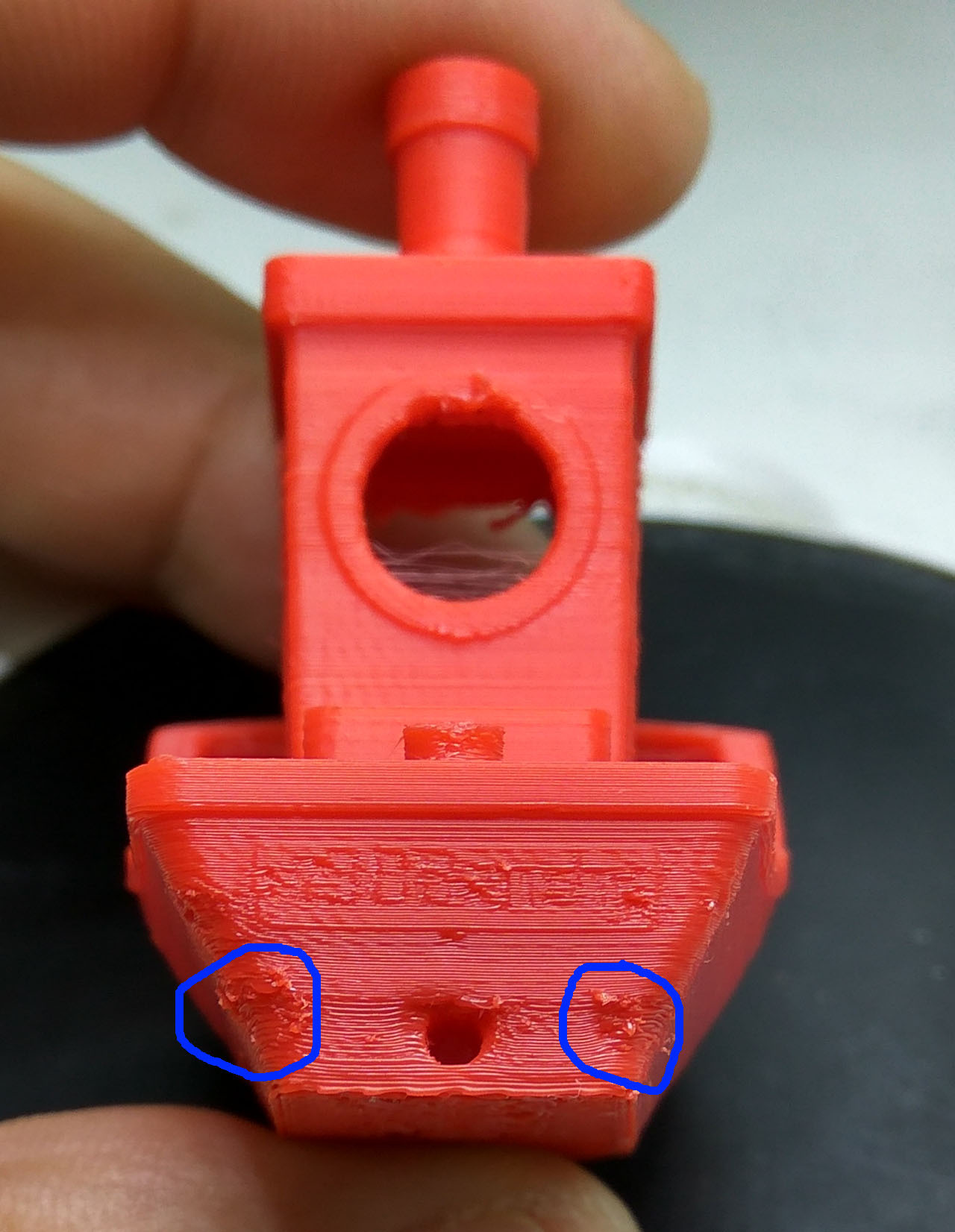

Первый вариант полон косяков, хотя я был уверен, что практически все параметры уже подобрал:

Параметры печати:
пластик - ABS
экструдер - 0.4
температура экструдера/стола - 250/100
ширина экструзии - 0.35 мм
слой - 0.1 мм
охлаждение - нет, только на мостиках
ретракт - 1.0 мм с подъемом сопла после ретракта на 0.5 мм

Попробовал изменить:
ширина экструзии - 0.38
температура экструдера - 240
охлаждение - вентилятор на 40% после первых двух слоев
убрал подъем сопла после ретракта
После этого второй вариант вышел гораздо приличнее, если бы не следы от болтанки механики, то было бы не отлично, но очень хорошо Только, кажется, слои не очень прочно слиплись.
Теперь вот думаю - какой из параметров повлиял. Склоняюсь к охлаждению и отмене подъема сопла после ретракта

AndyBig писал(а):охлаждение - нет, только на мостиках

вот это очень напрасно, из за этого на углах получилась бяка.
модель мелкая, обдув нужен всегда.

Спасибо, буду знать.
А насколько интенсивное охлаждение нужно ABS? На полную включать вентилятор? На половину?

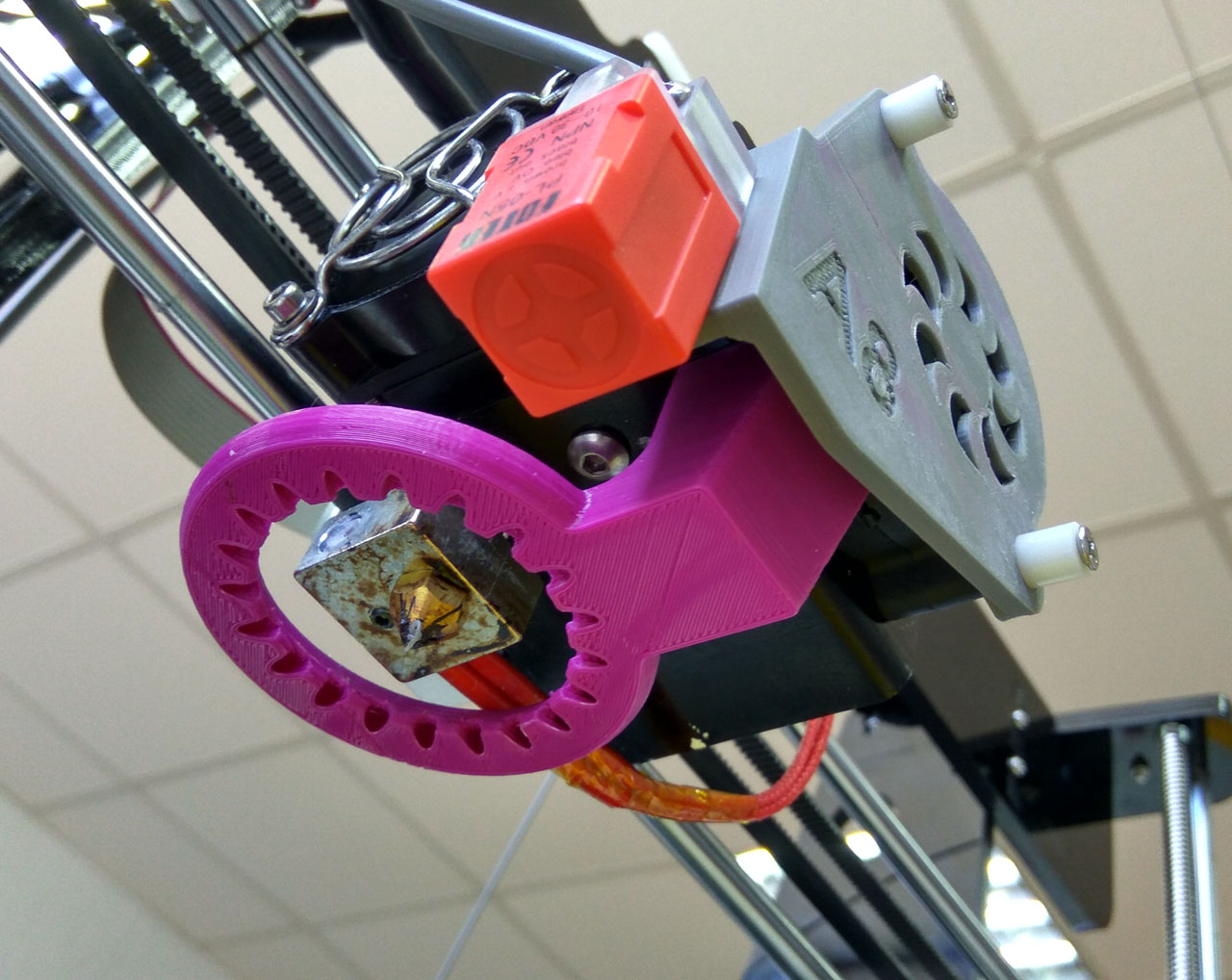

Принтер - Anet A8 с дополнительным круговым обдувом (который все равно, по-моему, дует в основном из ближайших к вентилятору сопел ):

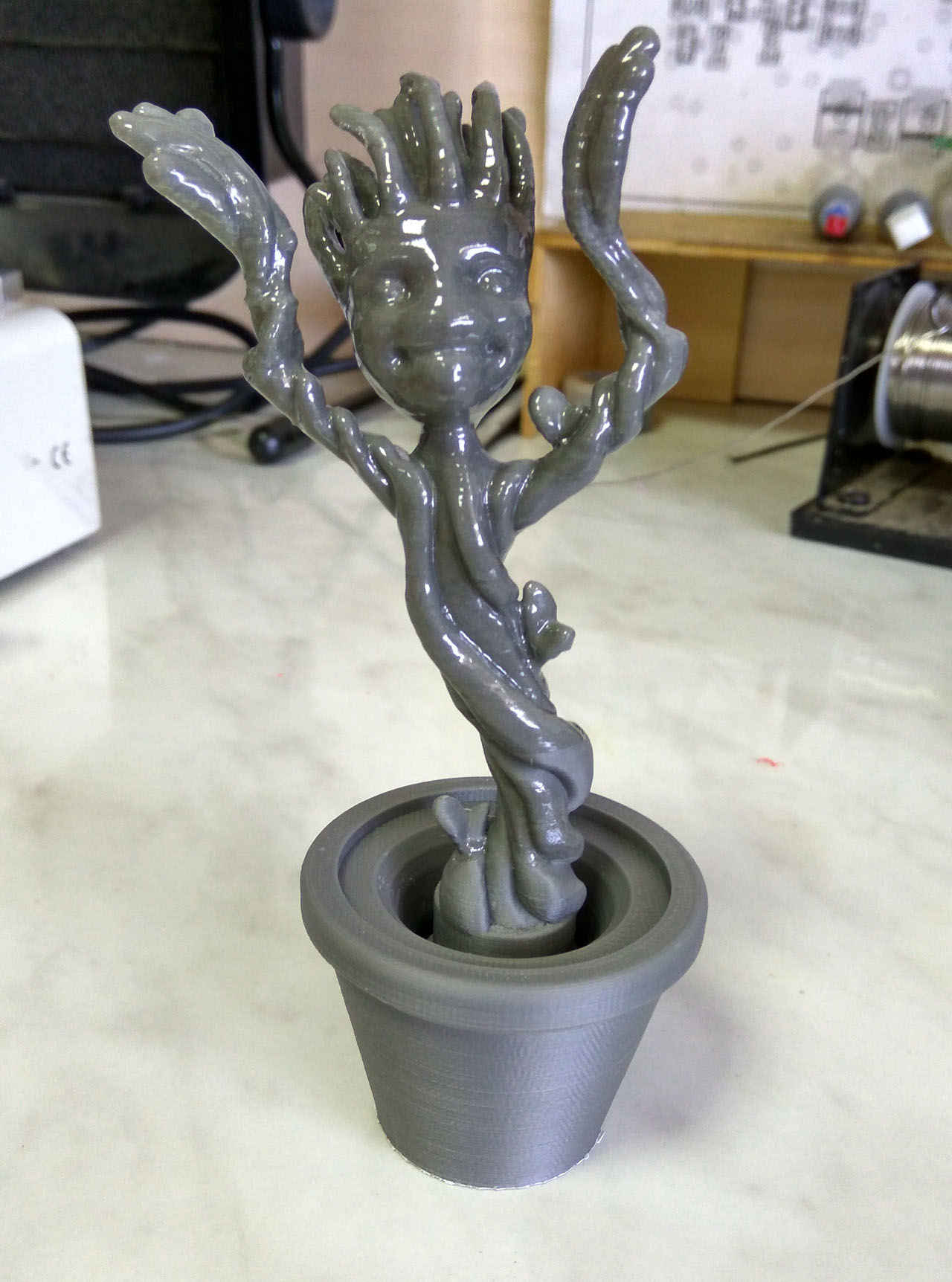

И еще вопрос. Напечатал вот такую фигурку:

Но руки у него отламываются буквально от малейшего нажатия. Как я понимаю, плохая слипаемость слоев. Из-за чего это может быть? Печатал с обдувом на 30%, слой 0.1мм, температура 250 градусов, пластик - ABS от FDPlast.

250 градусов маловато видимо. Тоже расслаивалось. Теперь белым печатаю на 266 градусах и нормально. А на серый FDplast пластик по моему в соседних темах жалобы были, что как раз плохое сцепление слоев.

О, спасибо. Попробую тоже задрать температуру градусов до 265. Про серый FDPlast - печально Но буду уже добивать как-нибудь на неответственных детальках.

AndyBig писал(а):Но руки у него отламываются буквально от малейшего нажатия.

а какую прочность ты ожидаешь от вторичной пластмассы толщиной с пару спичек да ещё послойно выдавленной? чтоб она у тебя как железная была ?

тонкие детали на 3д принтере никогда не будут прочные, хоть ты что делай
сцепляемость слоёв проблема всех пластиков, пробуй разные режимы, ищи подходящий
обдув плохо влияет на сцепляемость, чем сильнее дуешь тем хуже сцепляется, а без обдува будет расплываться.

Ну я и не ожидал прочности как от литого под давлением, но все же как-то слишком хрупко получилось. Окончательно эту фигурку я добил, окунув в ацетон секунд на 15 Видимо, ацетон попал внутрь, голова стала падать, вся фигурка мягкая, внутри в горшке все склеилось (там предполагалась подвижность)
Буду пробовать печатать на повышенной до 265 градусов температуре с небольшим обдувом. И макать в ацетон быстро, после чего сразу ставить сушиться в печку градусах на 70
Про обработку парами ацетона знаю, но так же знаю, что такие высокие фигурки без принудительной циркуляции внутри бани не обработать нормально

AndyBig писал(а):И макать в ацетон быстро, после чего сразу ставить сушиться в печку градусах на 70

не сушиться в печку, а отмакать в воду - остатки ацетона растворить

setar писал(а):не сушиться в печку, а отмакать в воду - остатки ацетона растворить

Точно, ацетон же хорошо в воде растворяется. Спасибо

Так... Совет "из ацетона - в воду" оказался из разряда вредных Модель в воде моментально покрылась белым матовым "налетом". Это не налет, конечно, а сама структура поверхности пластика так сыграла, но полное ощущение, что это белый налет.
И ведь я где-то читал об этом, но запамятовал После полной сушки от воды несколькими быстрыми окунаниями в ацетон с промежуточной просушкой минут по 15 модель вроде бы пришла в порядок

Myp писал(а):может ты какой-то другой способ имеешь в виду, но я имею в виду принтер в котором лазерный луч как в лазерном резаке потихоньку рисует слой, постепенно спекая материал, о долях секунд речи не идёт.

так как высота работы всегда одна, готовые слои модели опускаются вниз, юстировка нужна один раз.

А SLA он разве тоже с перемещающейся кареткой? Я думал там как в HDD отклонение и фокусировка луча идет.
