faeton13 писал(а):

agrloki писал(а): И выбросил хотенд в помойку..

зря сделали это стандартная проблема для цельнометалических сопед. вполне решаема

Ну это я на эмоциях.. образно выразился
А если серьезно, то как раз собираюсь попробовать некоторые рецепты по лечению таких хотендов.

Переделывал по этой инструкции:
http://www.buildlog.net/forum/viewtopic.php?f=27&t=1977

letaw писал(а):Переделывал по этой инструкции:
http://www.buildlog.net/forum/viewtopic.php?f=27&t=1977

+1 очень грамотно. Большое спасибо за ссылку.

Попалось на глаза такое в продаже:

Интересно, на сколько хуже переделки по ссылке выше будет?

Dis писал(а):Попалось на глаза такое в продаже:

Интересно, на сколько хуже переделки по ссылке выше будет?

Ага, тоже попалось и сразу заказал- цена конечно ...но нет возможности самому сверлить внутри 4мм и ждать месяц пока придет PTFE.

Disa555 писал(а):

Dis писал(а):Попалось на глаза такое в продаже:

Интересно, на сколько хуже переделки по ссылке выше будет?

Ага, тоже попалось и сразу заказал- цена конечно ...но нет возможности самому сверлить внутри 4мм и ждать месяц пока придет PTFE.

А можно в личку ссылку на место где заказывали?

На таобао цены более гуманные (сегодня с 9 до 12 юаней подняли, правда), но 1шт заказывать не имеет смысла там.
Есть на али эти же, но от 4шт, и такой вариант.

Хм... на личку ругается что нет таких... так что пишу сюда
Как и просил вот ссылка на украинский магазин,но цена---200грн.
реально у китайцев купить PTFE -1метр-99грн или 5 за 250 и открыть бизнес с 10 штук отбивается сверлильник и все затраты))

Удачи.

Disa555 писал(а):Хм... на личку ругается что нет таких... так что пишу сюда
Как и просил вот ссылка на украинский магазин,но цена---200грн.
реально у китайцев купить PTFE -1метр-99грн или 5 за 250 и открыть бизнес с 10 штук отбивается сверлильник и все затраты))

Удачи.

останатся потом только продать их по 200грн )

мне китайцы прислали PTFE 4х2мм. На проверку оказалось внутри не 2, а 2.5мм. Оставил им минус в репу.
Нужна кому такая трубка? метров 10 наверно...

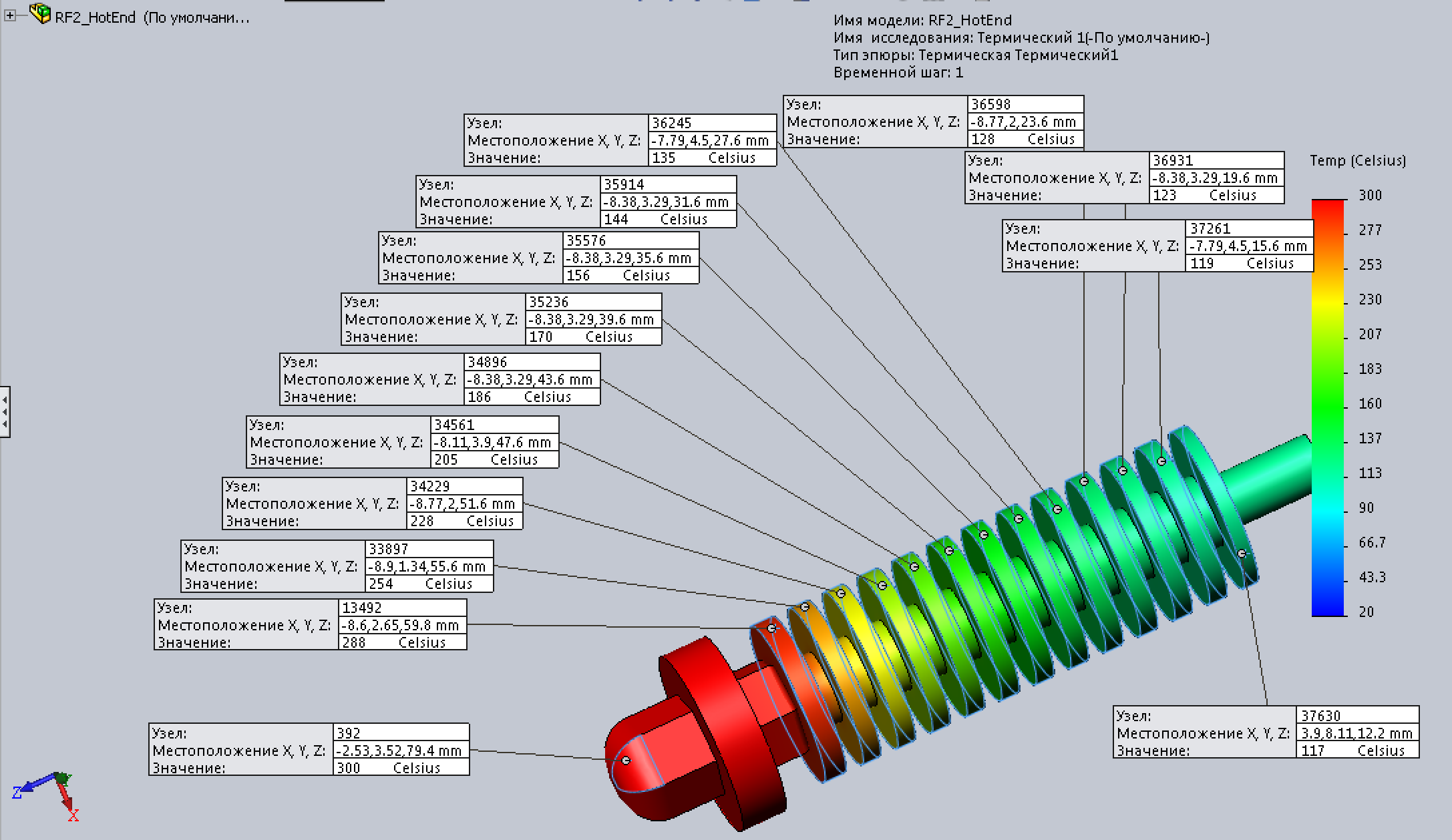

Картиночка в основном для how_eee, хотя может ещё кому сгодится.
У нас зашел разговор о том сколько нужно ребер охлаждения в экстра технологичном и дешевом экструдере из болта нержавейки M6, торцевой гайки (железо) M6, фиксирующей нержавеющей гайки и набора стандартных шайб M6(железо) в перемешку с гроверами M6 (железо).
Сделал тепловой анализ исходя из того что голова нагрета катушкой до 300С а шайбы не имеют принудительного обдува (пассивное охлаждение, конвенция 25W/m^2.K)
Картинка в приложении, видно температуру каждого ребра.
Для оценки укорачивания при принудительном охлаждении можно рассчитывать что конвенция усилится в 4 раза.
В принципе если убрать гайку нержавейки после нагревающей катушки, картина только улучшится.

setar писал(а):Картиночка в основном для how_eee, хотя может ещё кому сгодится.
У нас зашел разговор о том сколько нужно ребер охлаждения в экстра технологичном и дешевом экструдере из болта нержавейки M6, торцевой гайки (железо) M6, фиксирующей нержавеющей гайки и набора стандартных шайб M6(железо) в перемешку с гроверами M6 (железо).
Сделал тепловой анализ исходя из того что голова нагрета катушкой до 300С а шайбы не имеют принудительного обдува (пассивное охлаждение, конвенция 25W/m^2.K)
Картинка в приложении, видно температуру каждого ребра.
Для оценки укорачивания при принудительном охлаждении можно рассчитывать что конвенция усилится в 4 раза.
В принципе если убрать гайку нержавейки после нагревающей катушки, картина только улучшится.

Доброго времени суток!
Очень полезная картинка. А нет ли возможности сделать такой же анализ, но для меди?
Геометрические размеры шайб и гроверов не изменяются, изменяется только материал - медь, торцевая и фиксирующая гайки тоже медные. Сердечник и голова не меняются.

медная гайка между нагревающей катушкой и радиаторами - плохая идея

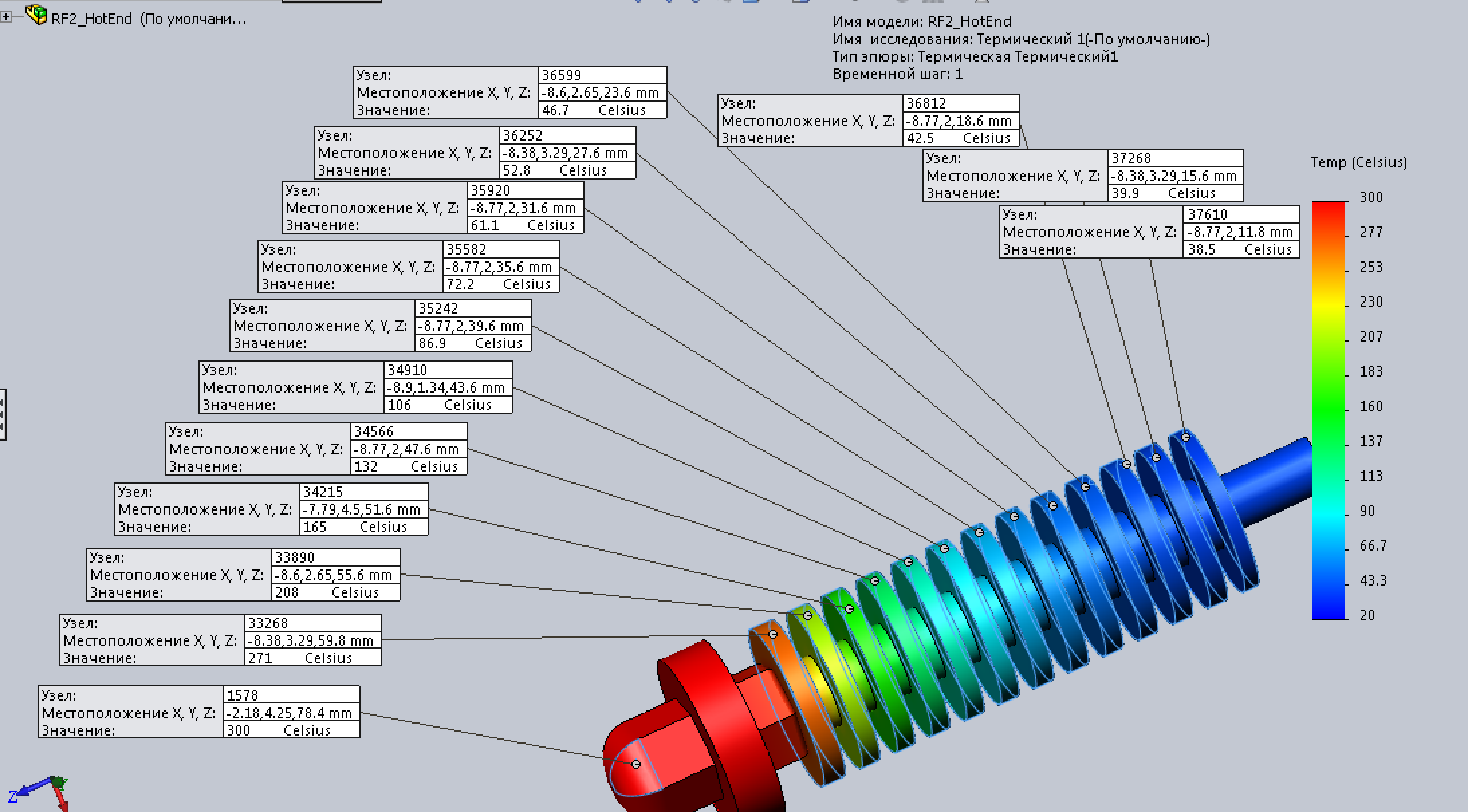

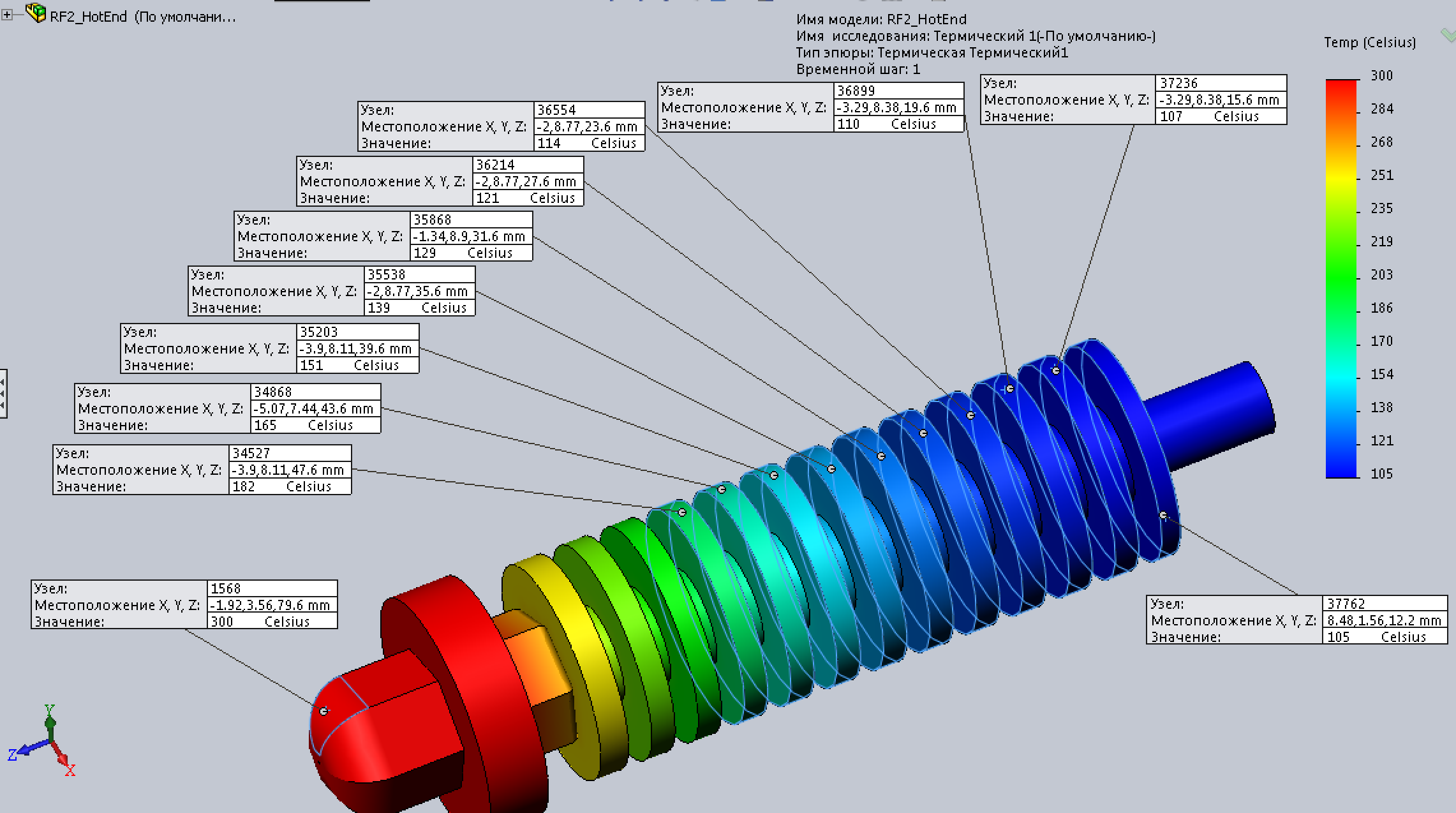

в приложении два исследования: с принудительным обдувом и свободная конвенция
материалы : стержень-нержавейка, голова-медь, нагреватель-не важно, гайка крепления пластин - медь

setar писал(а):медная гайка между нагревающей катушкой и радиаторами - плохая идея
в приложении два исследования: с принудительным обдувом и свободная конвенция
материалы : стержень-нержавейка, голова-медь, нагреватель-не важно, гайка крепления пластин - медь

Огромно человеческое спасибо.
Про то что медная гайка между головой и радиаторами не айс я в курсе, её там и не будет. В моем варианте между головой и радиаторами будет либо асбестовая либо поронитовая прокладка - дабы снизить влияние радиаторов на температуру самой головы. Что именно ставить - эксперементы покажут.

З.Ы.
А в чем если не секрет проводилось моделирование?

solidworks
