HotEnd

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: HotEnd

Сообщение TedBeer » 18 апр 2013, 22:44

Nordok писал(а):Где-то читал что цена на него порядка 4000 российских рублей за 1 кубический метр. Но это может быть не правдой

Раза в 2-4 дороже.
1200 градусов по Фаренгейту = 650°С и то не всякий.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: HotEnd

Сообщение IliaMoroz » 19 апр 2013, 06:11

Что по технологичности? Или "подкладка для куртки" она и в 3D принтере не меняет своего назначения...
По гидрофобности все ясно. Защита осуществляется "покрытием" (Лаком по нашему. Плавали, знаем, пластины для "Бурана" тоже очень гидрофобные.).

По титану:
Думаю просчитать (и немного изменить) данную модель: http://www.resco-research.com/products- ... escohotend Титан для неё как нельзя лучше подходит.
Что думаете, уважаемые форумчане?

К слову по "Hot end". Вот ссылка, чтоб долго не искать. https://sites.google.com/site/3dprinter ... e/hot-ends Перечислены многие модели, производимые сегодня. Может кому пригодится. :wink:
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: HotEnd

Сообщение denim » 19 апр 2013, 11:30

IliaMoroz писал(а):По титану:
Думаю просчитать (и немного изменить) данную модель: http://www.resco-research.com/products- ... escohotend Титан для неё как нельзя лучше подходит.
Что думаете, уважаемые форумчане?
хз как там с титаном, но из нержавейки такое богатое оребрение не имеет никакого смысла ввиду низкой теплопроводности
там ребра холодные будут уже на полпути

с титаном наверно та-же история
у него теплопроводность как у нержавейки
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: HotEnd

Сообщение karabas2011 » 19 апр 2013, 15:38

Чешский суперпупер хотенд якобы до 300мм/сек правда непонятно при каком слое
http://reprapobchod.cz/index.php?strana=zbozi&id=18
хотя мож он и не чешский я вроде не видел таких нигде
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: HotEnd

Сообщение denim » 19 апр 2013, 16:43

со слабыми уже наигрались
щас будут наращивать мощность
такой будет тренд
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: HotEnd

Сообщение ReaN » 19 апр 2013, 18:30

karabas2011 писал(а):Чешский суперпупер хотенд якобы до 300мм/сек правда непонятно при каком слое
http://reprapobchod.cz/index.php?strana=zbozi&id=18
хотя мож он и не чешский я вроде не видел таких нигде

на фотке такой суровый хотэнд - прям ща встанет и пойдет! :D
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: HotEnd

Сообщение faeton13 » 22 апр 2013, 01:30

karabas2011 писал(а):Чешский суперпупер хотенд якобы до 300мм/сек правда непонятно при каком слое
http://reprapobchod.cz/index.php?strana=zbozi&id=18
хотя мож он и не чешский я вроде не видел таких нигде

) они давно эту фигню продают. начинали с двух резисторов )
всегда радовала жта схема. - значит отваливается у нас один из резисторов и за нима каскадом падают остальные прихватывая с собой БП и электронику )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: HotEnd

Сообщение karabas2011 » 22 апр 2013, 09:16

faeton13 писал(а):
karabas2011 писал(а):Чешский суперпупер хотенд якобы до 300мм/сек правда непонятно при каком слое
http://reprapobchod.cz/index.php?strana=zbozi&id=18
хотя мож он и не чешский я вроде не видел таких нигде

) они давно эту фигню продают. начинали с двух резисторов )
всегда радовала жта схема. - значит отваливается у нас один из резисторов и за нима каскадом падают остальные прихватывая с собой БП и электронику )

неа - на рампсе 5А пердохранитель для этой цели. Если они грамотно выбрали резюки, а там они все в параллель, то отказ одного даст больше току в остальные, ну и греться будет заметно быстрее. Не факт, что они тут же погорят.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: HotEnd

Сообщение faeton13 » 22 апр 2013, 10:24

ну какбы резаки сами по себе редко перегорают. ) а вот если они на пределе мощности работают то вогорание одного может повести за собой остальные. ну и шанс на кз через нагревательный блок резко возрастает ) но жто все так, гипотезы
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: HotEnd

Сообщение faeton13 » 24 апр 2013, 01:06

будущее ультрабюджетное сопло (обещаный ценник 20$ и автор отказывается его увеличивать) пока в стадии бета тестирования. к августу, надеюсь, появится на кикстартере )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: HotEnd

Сообщение IliaMoroz » 24 апр 2013, 06:29

faeton13 Смотрите:
Четыре резистора в паралели. Один перегорает. Сопротивление резко увеличивается, а ток падает, мощность уменьшается. Где я делаю ошибку? :wink:
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: HotEnd

Сообщение karabas2011 » 24 апр 2013, 10:53

faeton13 писал(а):Изображение
будущее ультрабюджетное сопло (обещаный ценник 20$ и автор отказывается его увеличивать) пока в стадии бета тестирования. к августу, надеюсь, появится на кикстартере )

нифига чтото тут ультрабюджетность не просматривается.
Чем нихром от воздуха защищать? Нетехнологичность - удорожание стоимости сборки. Нержавейку один фиг полировать надо. Шобла деталей. Сменные сопла!!! Нахера??? Если весь хотенд 20$ то проще весь хотенд менять
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: HotEnd

Сообщение faeton13 » 24 апр 2013, 14:23

karabas2011 писал(а):нифига чтото тут ультрабюджетность не просматривается.
Чем нихром от воздуха защищать? Нетехнологичность - удорожание стоимости сборки. Нержавейку один фиг полировать надо. Шобла деталей. Сменные сопла!!! Нахера??? Если весь хотенд 20$ то проще весь хотенд менять


Сборка - исключительно на стороне пользьзователя - хотя не вижу особой проблемы сделать сборку из 12 шайб и затянуть их двумя гайками. Это не много тяжелее чем возится с замазкой керамикой мэйкергиаровского хот энда.
Сменные сопла - потому что по любому без них не выходит. можно корелировать постребительский спрос на каждый размер малыми средствами, полировать сквозное отверстие намного проще чем глухое, как в прочем и чистить. Ну это не считая такой мелочи, что народ более охотно берет хотэнды с сменным соплом.
Товарищи из тринитилабс говорили что шлифовать канал не обязательно. Главное - точно вывереный размер отверстия. Они свои сопла не шлифуют.

я не знаю жругого нормально сделанного сопла с стоимостью на продажу в 30 баксов с доставкой.

Добавлено спустя 3 минуты 13 секунд:
IliaMoroz писал(а):faeton13 Смотрите:
Четыре резистора в паралели. Один перегорает. Сопротивление резко увеличивается, а ток падает, мощность уменьшается. Где я делаю ошибку? :wink:

таки да - ступил
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: HotEnd

Сообщение Radus » 09 май 2013, 19:46

Привет!

Подскажите что влияет на самотек пластика у сопла ?

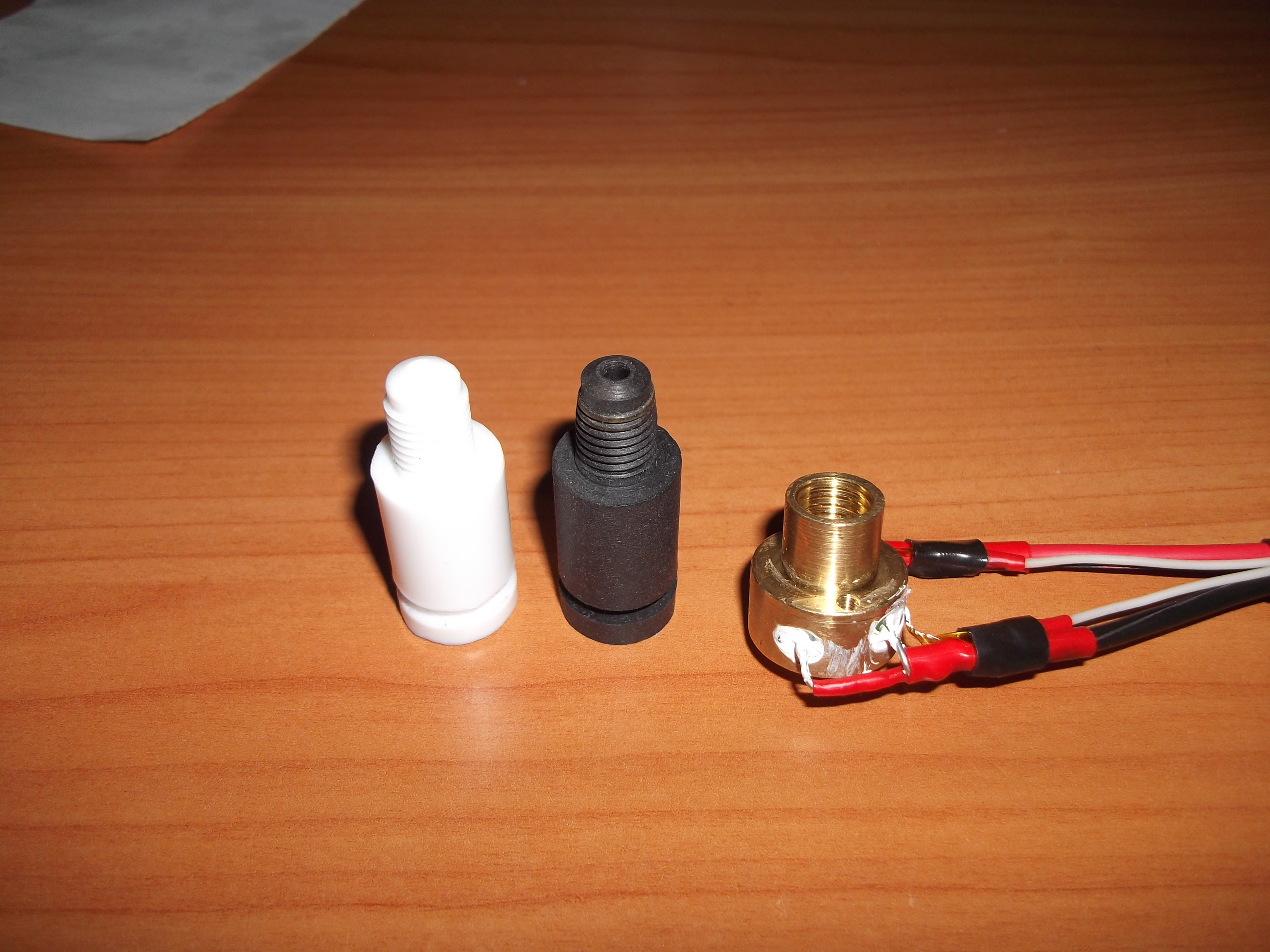

У меня пруток 3 мм. Вытачивал сам несколько вариантов, менял внутри сопла объем плавильной камеры, и все равно самотек пластика.
Ретракт с моим соплом получается 1,2 мм.
Вычитал у j-head про то что тефлоновая трубка внутри до самого низа в упор до выходного отверстия помогает устранить этот самотек.
Последний вариант своего сопла выточил, вставил внутрь эту трубку до конца, но не помогло и ретракт получился 1,8 мм.

Где-то не помню читал у кого-то ретракт вообще 0,2-0,5 мм. Как им удалось этого достичь?
Вложения
2013-04-26 (1).JPG
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: HotEnd

Сообщение setar » 09 май 2013, 20:58

самотек это нормальное свойство технологии, решается подбором четырех параметров: температура, suck/prime (ретракт и выдача) и скорость ректракта.
эти параметры сейчас легко подбираются на калибраторе CaliGator
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
