HotEnd

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: HotEnd

Сообщение yozik0ff » 17 апр 2013, 16:40

Как вариант, найти силикованные соски на бутылочку для грудничков. Только нужно искать оригинальные фирменные, они из селекона который не плавится и очень крепкий.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: HotEnd

Сообщение ReaN » 17 апр 2013, 18:33

setar писал(а):я работаю так :
кусочек силиконового коврика + стяжка (не плавится, твердеет при нагреве - проверено)

Ну оно то так можно - если для домашних целей, но я все рассматриваю сразу в больших масштабах - если энд получится и будет нормально дешевле аналогов, то почему бы не запустить в тираж, а там стяжки не пойдут...
Конструктив уже определил, материал вроде то же, электрика есть - осталось найти точное производство - тут проблема - фирмы не особо горят связываться с такой мелкотой... Шланг это стекловолоконный хотел бы найти - он +/- аккуратно смотрится, хотя мож и не понадобится.
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: HotEnd

Сообщение IliaMoroz » 17 апр 2013, 20:52

Вопрос к знатокам:
Тут ребята из авиапрома спрашивают, можно фпоропастовый держатель (модель "J Head Nozzle" Mk VB http://www.reprap.org/wiki/File:Jhn_noz ... metric.jpg ) заменить на аналогичный из титана?
(Им с титаном сподручнее работать чем с фторопластом).
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: HotEnd

Сообщение karabas2011 » 17 апр 2013, 23:29

IliaMoroz писал(а):Вопрос к знатокам:
Тут ребята из авиапрома спрашивают, можно фпоропастовый держатель (модель "J Head Nozzle" Mk VB http://www.reprap.org/wiki/File:Jhn_noz ... metric.jpg ) заменить на аналогичный из титана?
(Им с титаном сподручнее работать чем с фторопластом).

где ты там фторопласт нашёл?
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: HotEnd

Сообщение faeton13 » 18 апр 2013, 00:52

IliaMoroz писал(а):Вопрос к знатокам:
Тут ребята из авиапрома спрашивают, можно фпоропастовый держатель (модель "J Head Nozzle" Mk VB http://www.reprap.org/wiki/File:Jhn_noz ... metric.jpg ) заменить на аналогичный из титана?
(Им с титаном сподручнее работать чем с фторопластом).

а таки самы вы что по этому поводу думаете?
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: HotEnd

Сообщение IliaMoroz » 18 апр 2013, 06:01

karabas2011 писал(а):где ты там фторопласт нашёл?

Ну проболтался по замене, а в остальном Вы правы. Это - Полиэфирэфиркетон.
faeton13 писал(а):а таки самы вы что по этому поводу думаете?

Вес изделия существенно увеличится. (В три с половиной раза) Увеличится прочность. Увеличится цена изделия. Изменится геометрия по ребрам теплоотвода. Выгодно сразу делать из алюминия? :wink:
Пошел думать.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: HotEnd

Сообщение setar » 18 апр 2013, 10:51

выгодно подумать почему в оригинальной конструкции применяется весьма дорогой материал.
PEEK не дешевле титана
почитайте его физические свойства, обратите внимание на температуру работы и теплопроводность.
Аналогов среди материалов нет (по крайней мере я не знаю)
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: HotEnd

Сообщение IliaMoroz » 18 апр 2013, 12:36

setar писал(а):выгодно подумать почему в оригинальной конструкции применяется весьма дорогой материал.
PEEK не дешевле титана
почитайте его физические свойства, обратите внимание на температуру работы и теплопроводность.
Аналогов среди материалов нет (по крайней мере я не знаю)

Спасибо setar.
Уже анализирую. Извините, что вопрос дал для затравки обсуждения. Очень интересно стороннее мнение по многим вопросам, вот и задаю... Идея с титаном дала интересные результаты по другой модели (Австралия). Просто ребята с чем работают, то и предлагают. Так что есть маленькая польза.
Из "Аналогов" (Вернее материал на замену) нашел кое что: http://www.advtech.ru/technologiya/dep_4/teploz_m.htm Но Россия... Размеры не большие. Можно сушить в микроволновке (не шутка).
Последний раз редактировалось IliaMoroz 18 апр 2013, 12:54, всего редактировалось 3 раз(а).
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: HotEnd

Сообщение karabas2011 » 18 апр 2013, 12:40

IliaMoroz писал(а): Идея с титаном дала интересные результаты по другой модели (Австралия). Просто ребята с чем работают, то и предлагают. Так что есть маленькая польза.

имееешь в виду эту австралию ? http://trinitylabs.com/products/trinity ... emp-hotend
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: HotEnd

Сообщение IliaMoroz » 18 апр 2013, 12:43

karabas2011 писал(а):
IliaMoroz писал(а): Идея с титаном дала интересные результаты по другой модели (Австралия). Просто ребята с чем работают, то и предлагают. Так что есть маленькая польза.

имееешь в виду эту австралию ? http://trinitylabs.com/products/trinity ... emp-hotend

Ну я держу в уме http://e3d-online.com/#/downloads/4567298834
Деталь... http://i.imgur.com/QBA2PHp.png Лучше сделать из титана.
Извиняюсь, уже английскую разработку австралийской обозвал. Но в данной Вами сылке тоже можно попробовать (heat-break, радиатор).
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: HotEnd

Сообщение faeton13 » 18 апр 2013, 17:40

setar писал(а):выгодно подумать почему в оригинальной конструкции применяется весьма дорогой материал.
PEEK не дешевле титана
почитайте его физические свойства, обратите внимание на температуру работы и теплопроводность.
Аналогов среди материалов нет (по крайней мере я не знаю)


аналоги есть ) например PI но он еще дороже )

Добавлено спустя 1 час 22 минуты 30 секунд:
IliaMoroz писал(а):Деталь... http://i.imgur.com/QBA2PHp.png Лучше сделать из титана.
Извиняюсь, уже английскую разработку австралийской обозвал. Но в данной Вами сылке тоже можно попробовать (heat-break, радиатор).

в принципе да - эта штука из титана круче. вот только тогда и радитор такой массивный не надо.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: HotEnd

Сообщение IliaMoroz » 18 апр 2013, 19:13

faeton13 писал(а):в принципе да - эта штука из титана круче. вот только тогда и радитор такой массивный не надо.

В моделе http://trinitylabs.com/products/trinity ... emp-hotend разработчики впихнули фтороплястовую трубку, скорее всего, с другого конка. Но я могу ошибаться. Поэтому радиатор и выглядит массивным.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: HotEnd

Сообщение Nordok » 18 апр 2013, 20:44

не знаю куда лезу :), просто вспомнилось про один из материалов хз, может быть вам будет полезно:

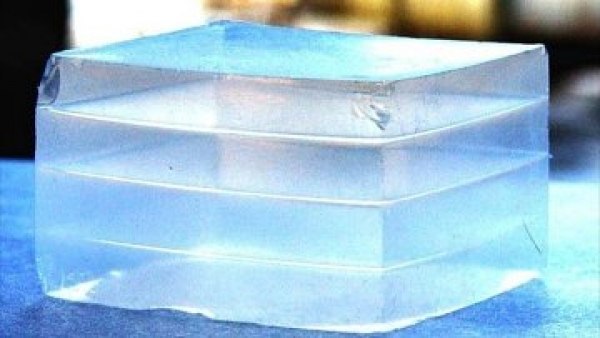

Бронежилет из геля выдерживает взрыв килограмма динамита

Аэрогель — возможно, самый необычный материал в мире. В книге рекордов Гиннеса ему заслуженно принадлежит 15 рекордов. Его иногда называют «застывший дым». Получают этот материал путем экстрасильного высушивания жидкого геля, содержащего алюминий, хром или углерод. Свойства его фантастичны — плотность отдельных видов такого вещества равна или в полтора-два раза больше плотности воздуха. Кубометр его весит всего 2 кг. Теплопроводность аэрогеля настолько мала, что он часто используется для теплоизоляции в космонавтике. Температура плавления составляет более 1200 градусов — немаленькая величина. Такое вещество практически не пропускает звук, тепло и ударное воздействие. Бронежилет с использованием односантиметрового слоя такого «геля» дает возможность выжить при прямом воздействии от взрыва килограмма динамита.
Несмотря на название (АэроГЕЛЬ), данное вещество представляет собой твердый материал, по структуре напоминающий пену для бритья. Кроме всего этого, он прозрачен, иногда с голубоватым оттенком. Получается, в одном материале собраны несколько самых необычных свойств, комбинация которых делает его уникальным.
Аэрогель


Добавлено спустя 6 минут 36 секунд:
Где-то читал что цена на него порядка 4000 российских рублей за 1 кубический метр. Но это может быть не правдой
Slic3r читается буквально как "Слайсер" т.е. цифра "3" в этом слове, ни что иное, как стиллизация быквы "Е".
Не "слик", не "слик три р", не "Сликер", а именно "СЛАЙСЕР" (Слайс3р), господа. Спасибо за понимание! )))
Nordok

Сообщения: 151
Зарегистрирован: 13 янв 2013, 13:33
Откуда: Украина, Луганская область, г. Свердловск

Re: HotEnd

Сообщение ReaN » 18 апр 2013, 22:02

такой афигенный материал и по-ходу не дорогой, тока в брониках используют все что угодно, но не его... думаю, что на то есть причины... да и цена за куб :)
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: HotEnd

Сообщение Vlad-I » 18 апр 2013, 22:32

Его чем-то защищать от влаги нужно, он гидрофильный, и легко разрушается после пропитки. Поискал чуток, бывают и гидрофобные оказывается. Даже можно сделать самостоятельно, при наличии компонентов: http://www.findpatent.ru/patent/218/2185192.html :)
Vlad-I

Сообщения: 307
Зарегистрирован: 06 апр 2013, 01:14
Откуда: Мытищи-Королев
