Спасибо)А 16ое пробывали Ставить?)

у меня внутренний диаметр трубки Ø14,5 .. 16-ое не влезет

Понял спасибо)) буду пробовать в будущем с 16ым тогда)

Кто скажет, ничего, что "шнек" в трубе не болтается, а довольно плотно сидит? от руки спокойно вращается, но... Вообще я думаю, что при нагреве труба больше расширится, чем сверло и не должно закусывать, но лучше переспросить.
За сегодня не успел всё собрать, но в общем на 90% готово. Сейчас надо с бункером что-то придумать (отпечатать хотя бы горловину), а завтра найти шестерни на привод и можно собирать всё в кучу.
Думал напечатать шестреню, но что-то у меня такое ощущение, что её может провернуть на валу сверла. У меня она планируется прямо на сверло, на шестигранник одеваться.

п.с. по врезке температурного датчика ктонить что подскаже? Интересовался на прошлой странице куда врезать лучше.

Надо фото так не понять особо. Посмотри как я сделал) я там очень накосячил в итоге латунный кусок с резьбой помог)
А труба должна плотно сидеть. Главное чтоб крутился рукой без заеданий

Вообще в книжках пишут, что радиальный зазор между шнеком и гильзой 0,05*D мм
где D - диаметр шнека

Спасибо, по шнеку понял. Буду пробовать так. А шестерни? Выдерживают нагрузку, если на вал просто пластик надеть или всё же лучше не мудрить и поискать металлическу. (или хотя бы сердцевину сделать из металла)?

По датчику температуры не добиться никак )) Тогда спрошу проще - если он будет прямо впластике, насквозь трубы, это же по идее лучше? температура именно пластика будет замеряться или всё же на него температура "гильзы" будет влиять (он же в металл будет вкручен)? Или не заморачиваться, и прилепить куданить, лишь бы поближе к соплу?

Я думаю насковозь не надо.. Доп сопротивление будет создавать

По поводу пластковой шестерни там парень один выкладывал в то время как я появился на форуме)) страница примерно 110 там у него пластиковые шестеренки

Сопротивление... ну ежели прямо так вогнать то да, согласен. А если чтобы "на пол шишечьки"? ))
По шестерне видел, но нет информации сколько прокрутилась. Ладно. В общем если не найду от велика (родители выбросили раму недавно, думал найду) то сделаю фланцы на вал, типа шайб с двух сторон, а внутрь напечатаю шестерню.
Однако включу я его полюбому, будут шестерни или нет )) В токарный патрон зажму вал и стартану. Я нетерпеливый...
Хотя еще что плавить надо будет найти )) а то стартану.. с пустым экструдером.

Или не заморачиваться, и прилепить куданить, лишь бы поближе к соплу?

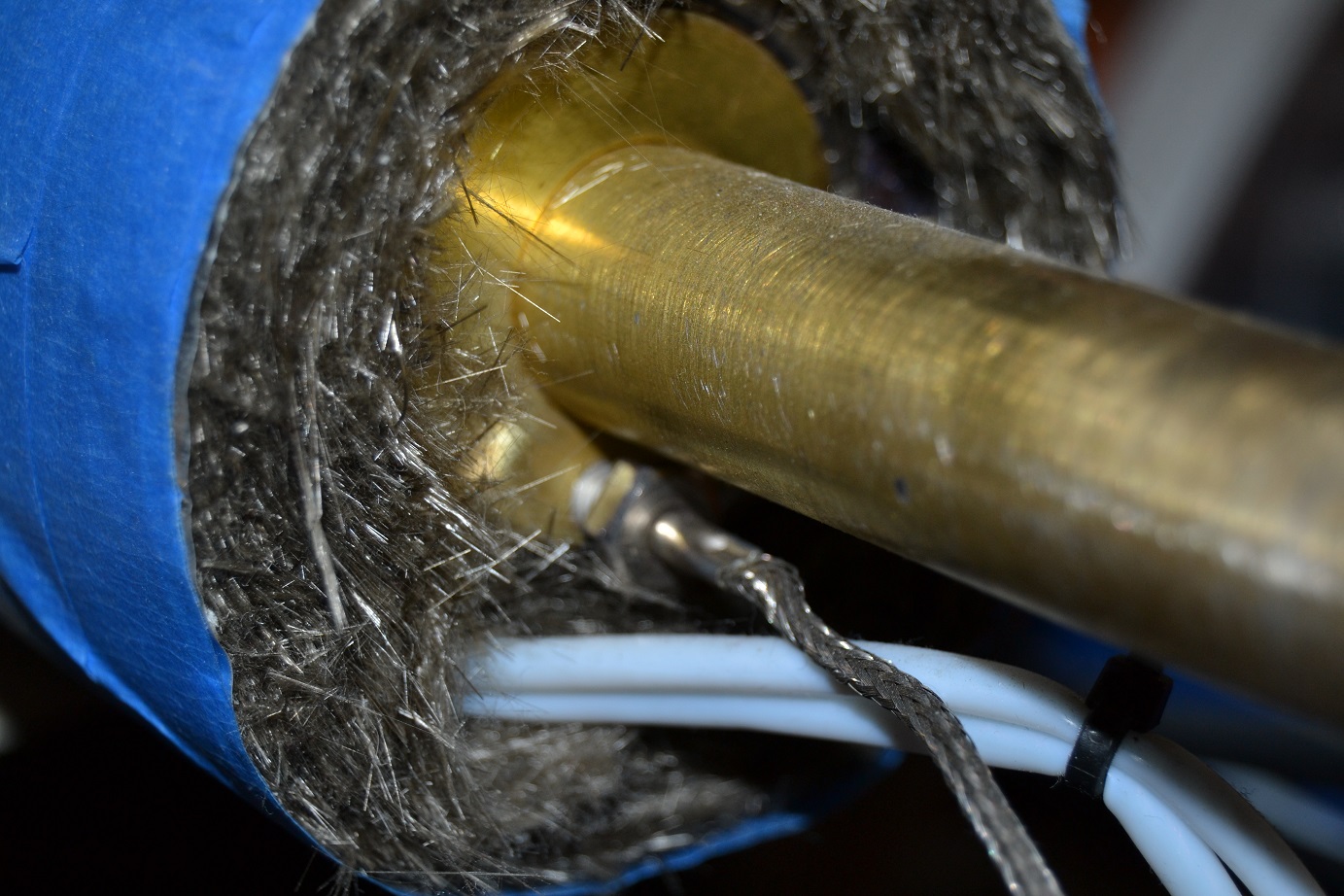

я вообще без заморачивания сзади вкрутил термопару в тело переходной латунной втулки.

Вообще в книжках пишут, что радиальный зазор между шнеком и гильзой 0,05*D мм

Можно кстати попробовать, найти толстостенную латунную трубу и прогнать ее на токарке разверткой. Или с прутка просверлить и развернуть, в принципе наверно это должно увеличить стабильность давления на выходе, но судя по опыту и с зазором 0,25мм работает хорошо.

stepmotor писал(а):я вообще без заморачивания сзади вкрутил термопару в тело переходной латунной втулки.

Спасибо за фото. Может так и лучше. Всё равно буду делать подобную муфту для нагревателя. Просто думал, что лучше именно пластик контролировать.

Можно кстати попробовать, найти толстостенную латунную трубу и прогнать ее на токарке разверткой. Или с прутка просверлить и развернуть, в принципе наверно это должно увеличить стабильность давления на выходе, но судя по опыту и с зазором 0,25мм работает хорошо.

Ну из латуни получится ооочень дорого, особенно если из пруткА
А развёрткой попытался металлическую "пройти"... это п.п.ц. Может потому, что вручную её держал, т.к. трубка длинная а станок короткиё и ЗБ не умещалась, чтобы развёртку нормально в патрон взять. В итоге перфораторный буром довёл, но.. там похоже и 0,25 нету. Посмотрю что будет после нагрева.

Если выбирать между латунью и сталью, то однозначно сталь. Латунь более мягкая и скользкая. А это совсем не нужно для гильзы

alfamosk писал(а):Я думаю насковозь не надо.. Доп сопротивление будет создавать

По поводу пластковой шестерни там парень один выкладывал в то время как я появился на форуме)) страница примерно 110 там у него пластиковые шестеренки

На 107-й. Переходник под звёздочку от велика. Обжал хомутом. Получилось. Как-то включил, по ошибке, без нагрева, так провернуло вместе с трубой . Момент порядочный.

Добавлено спустя 12 минут 42 секунды:

Revenger писал(а):Сопротивление... ну ежели прямо так вогнать то да, согласен. А если чтобы "на пол шишечьки"? ))
По шестерне видел, но нет информации сколько прокрутилась. Ладно. В общем если не найду от велика (родители выбросили раму недавно, думал найду) то сделаю фланцы на вал, типа шайб с двух сторон, а внутрь напечатаю шестерню.
Однако включу я его полюбому, будут шестерни или нет )) В токарный патрон зажму вал и стартану. Я нетерпеливый...
Хотя еще что плавить надо будет найти )) а то стартану.. с пустым экструдером.

Крутилась, крутится и будет крутиться .
Правда недавно сгорел нагреватель. Заказал новый у китайца. Ждать долго. Без экструдера, никак не обойтись, к хорошему привыкаешь.Свой филамент всегда есть. Пойду куплю резюков, попробую на них. У кого какие мысли, по поводу нагревателя из резюков. По расчётам получается "какаето хрень". Аж интересно, заработает?

Т.е. у тебя звездочка вело, а середина как раз пластик? Отлично, тогда если что так и сделаю.
Нагреватель, не имея китайского, я собирался намотать из нихрома. Не знаю как на счет его свободной продажи, но у меня просто есть разного диаметра. Я бы так и сделал. Резисторы мощные дорогие. Хотя.. может и простые 1-2ваттные можно использовать. Я как-то делал светодиодную вывеску на 220, так впаивал 2Ваттные для понижения напряжения, вот они грелись... п.п.ц. И работают уже более года (правда греются в моём случае не особо сильно).

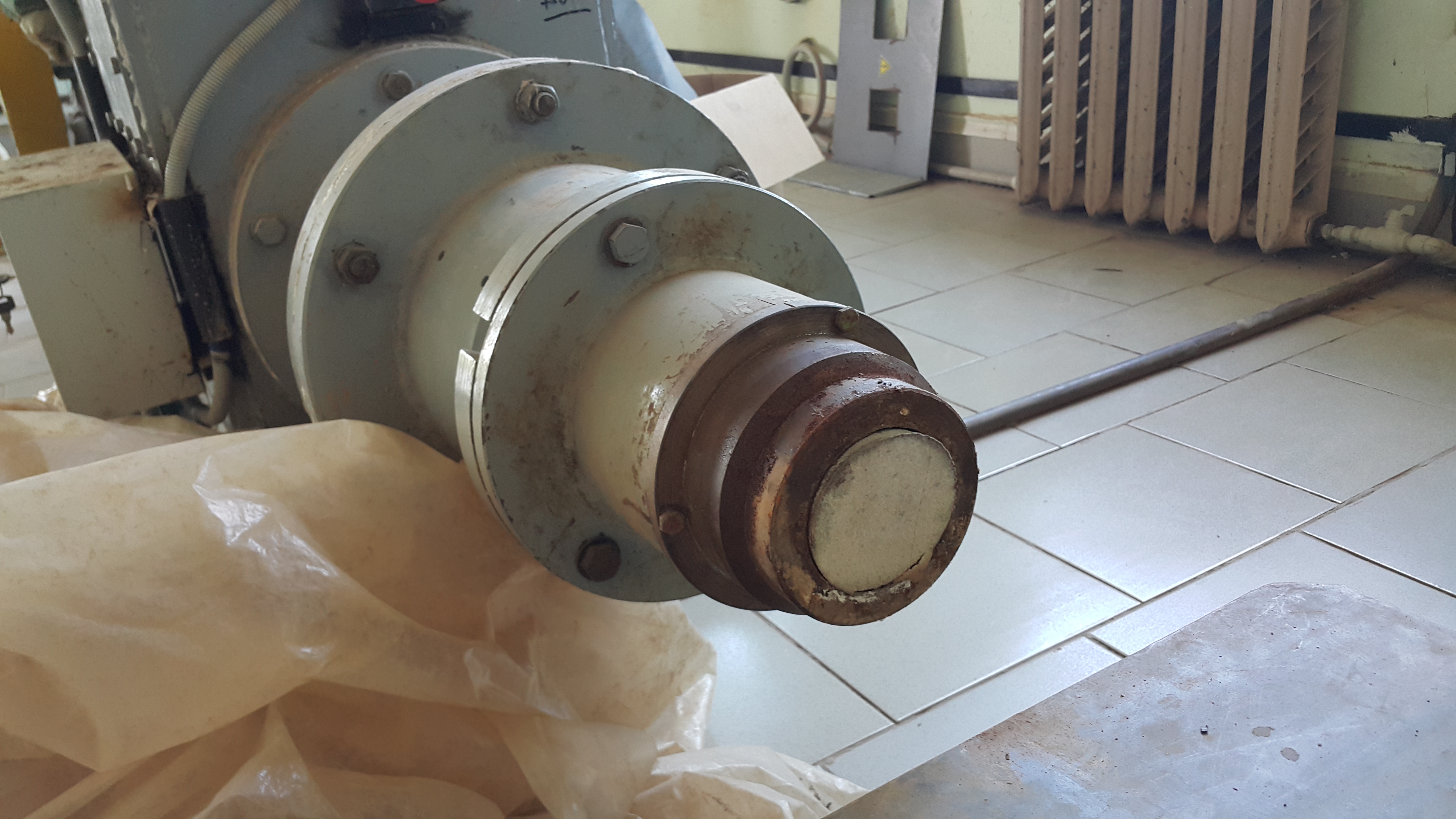

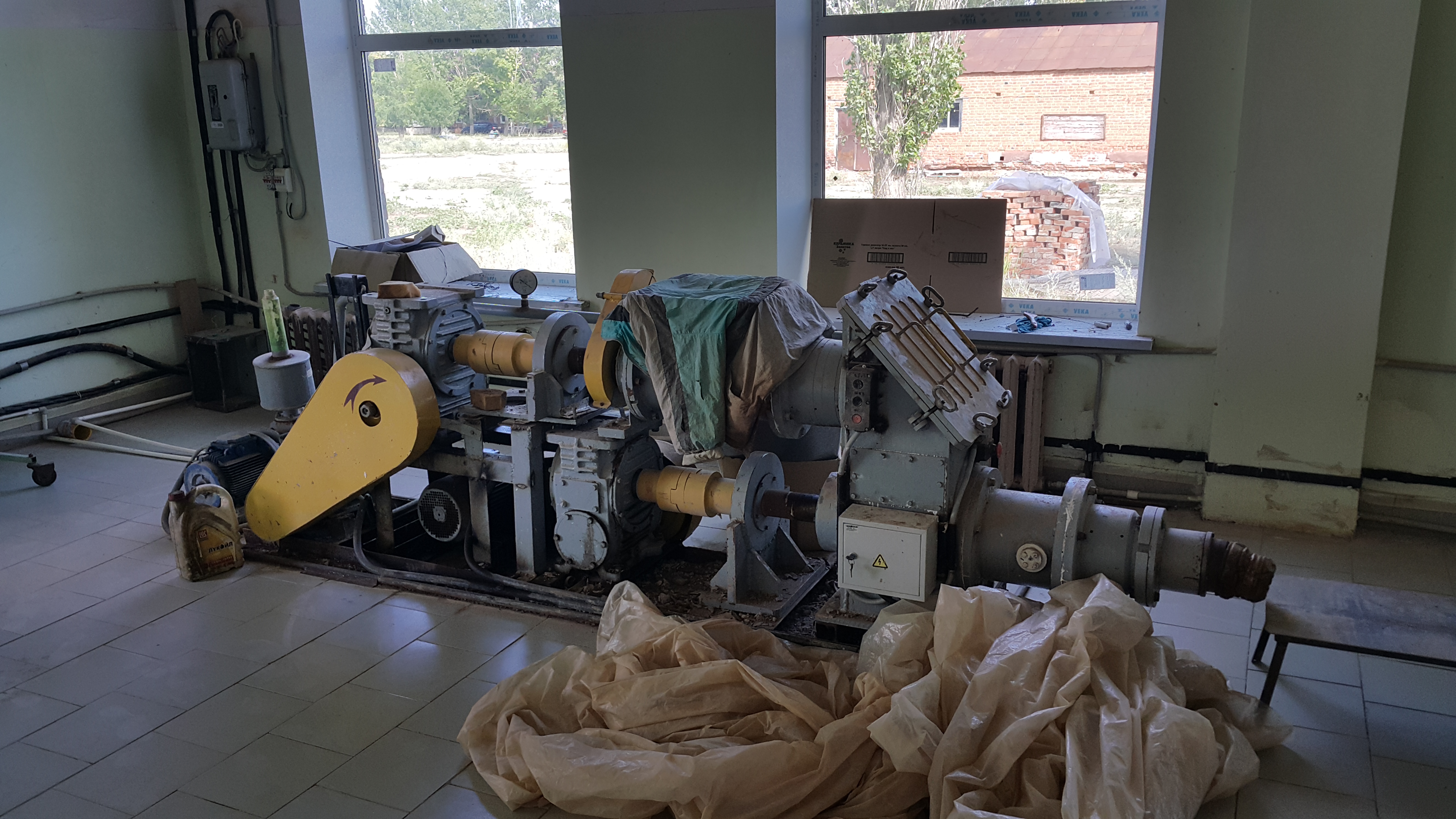

Вот закончил экструдер с вакуумной дегазацией.

Revenger писал(а):Т.е. у тебя звездочка вело, а середина как раз пластик? Отлично, тогда если что так и сделаю.
Нагреватель, не имея китайского, я собирался намотать из нихрома. Не знаю как на счет его свободной продажи, но у меня просто есть разного диаметра. Я бы так и сделал. Резисторы мощные дорогие. Хотя.. может и простые 1-2ваттные можно использовать. Я как-то делал светодиодную вывеску на 220, так впаивал 2Ваттные для понижения напряжения, вот они грелись... п.п.ц. И работают уже более года (правда греются в моём случае не особо сильно).

Нихром есть. Как его намотать, по расчёту надо 15м, на цилиндр длиной 35мм и диаметром 30мм. Чтоб всё не переделывать. Никогда такого не делал. Не могу представить, как не получить межвитковых замыканий, да и трудоёмко. А резисторы, не то чтоб очень дорогие, но задушила "серо-зелёная амфибия", у китайца можно купить 2 нагревателя. Но это так, размышления в слух.

Добавлено спустя 1 минуту 12 секунд:

how_eee писал(а):Вот закончил экструдер с вакуумной дегазацией.

Даа.... АППАРАТ!
