3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 04 июл 2014, 21:41

zeroz писал(а):а что с осью Z не так? протянул все гайки и размеры ещё раз проверил, был небольшой разброс. также грузиком проверил направляющие обе.

да, деламинация от стола. На столе каптон наклеян. Пробовал с "юбкой" печатать - результат получше, но даже её начинает поднимать. Стоит-ли заказать "Синий скотч" или лучше начать потихоньку собирать закрытый короб?

пс: 3д печатью проникся всерьёз и надолго, даже ненастроеным принтером умудрился напечатать замены поломанных деталек домашних. :oops:

1) короб нужнен когда деталь лопается в процессе печати, особенно если печатать АБС
2)От деламинации поможет: а) протереть спиртом каптон
б) использовать абс растворенный в ацетоне
в) пиво :beer: (не всякое подходит, много инфо на форуме поищи найдешь)
г) клей карандаш неплохо работает
3)насчет оси Z поищи на форуме про Z wobble здесь про это тоже много рассказывали.

П.С. синий скотч подходит только для печати ПЛА, белый тоже вполне неплохо работает.
Если хочешь поиксперементировать и денег не очень жалко, то рекомендую buildtak наклейку, в соседней ветки я про нее писал, результаты хорошие особенно с пла.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение zeroz » 05 июл 2014, 00:14

спирт пробовал, мне не помогло.

надеюсь, правильно понял пункт "Б" - в стеклянную баночку насыпал остатки абс пластика, залил ацетоном. Эту смесь (после растворения) налить на стол для печати? На сторону что с каптоном? Или лучше перевернуть стекло и на "голое"?
prusa i2, ramps 1.4, abs 1.75 / 0.3mm
zeroz

Сообщения: 80
Зарегистрирован: 07 май 2014, 14:49
Откуда: Воронеж
прог. языки: java
ФИО: Сергей Владимирович

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Andrew S » 05 июл 2014, 09:51

zeroz писал(а):спирт пробовал, мне не помогло.

надеюсь, правильно понял пункт "Б" - в стеклянную баночку насыпал остатки абс пластика, залил ацетоном. Эту смесь (после растворения) налить на стол для печати? На сторону что с каптоном? Или лучше перевернуть стекло и на "голое"?

Ацетон в абс-е мажут кисточкой обычно на стекло, в том месте где будет печать, на каптон тоже можно, но по моим наблюдениям он потом становится жестким и рвется при снятии детали. Т.е. его через примерно 10 деталей надо переклеивать.
Но у вас похоже что недогрев поверхности... До 120 градусов можете разогреть стол?
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: 3D печать , типовые проблемы и методы устранения

Сообщение zeroz » 05 июл 2014, 11:40

Andrew S писал(а):Ацетон в абс-е мажут кисточкой обычно на стекло, в том месте где будет печать, на каптон тоже можно, но по моим наблюдениям он потом становится жестким и рвется при снятии детали. Т.е. его через примерно 10 деталей надо переклеивать.
Но у вас похоже что недогрев поверхности... До 120 градусов можете разогреть стол?

Спасибо. ЗдОровски приклеилось к простому стеклу намазанному абс пластиком.
Стол попробую погреть посильнее, максимум, что пробовал - 115, грелось до них минут 20-30.

Сделал первую попытку напечатать фигуру повыше (2.5см). Получился ужас какой-то вверху (http://savepic.net/5935484.htm), верхние два слоя "распёрло" в стороны. :cry:
prusa i2, ramps 1.4, abs 1.75 / 0.3mm
zeroz

Сообщения: 80
Зарегистрирован: 07 май 2014, 14:49
Откуда: Воронеж
прог. языки: java
ФИО: Сергей Владимирович

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 05 июл 2014, 12:35

Охлаждение...
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 05 июл 2014, 14:20

zeroz писал(а):
Andrew S писал(а):Ацетон в абс-е мажут кисточкой обычно на стекло, в том месте где будет печать, на каптон тоже можно, но по моим наблюдениям он потом становится жестким и рвется при снятии детали. Т.е. его через примерно 10 деталей надо переклеивать.
Но у вас похоже что недогрев поверхности... До 120 градусов можете разогреть стол?

Спасибо. ЗдОровски приклеилось к простому стеклу намазанному абс пластиком.
Стол попробую погреть посильнее, максимум, что пробовал - 115, грелось до них минут 20-30.

Сделал первую попытку напечатать фигуру повыше (2.5см). Получился ужас какой-то вверху (http://savepic.net/5935484.htm), верхние два слоя "распёрло" в стороны. :cry:

На маленьких площадях голова ездить по пластику и он не успевает остывать поэтому и расползается в стороны.
Тут 2 варианта решения, или делать обдув (что более правильно) или печатать 2 - 3 фигуры на расстоянии от основной модели, чтобы пока голова уезжает слои успевали остыть.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение zeroz » 05 июл 2014, 23:39

обдув, типа вентилятора? если "ДА", то такое присутствует, управляется из прошивки :sorry:
насколько помню, обдувалось при печати тестовых кубиков. На двух верхних слоях не присутствовал при печати, но по логике, их тоже обдувал вентилятор.
prusa i2, ramps 1.4, abs 1.75 / 0.3mm
zeroz

Сообщения: 80
Зарегистрирован: 07 май 2014, 14:49
Откуда: Воронеж
прог. языки: java
ФИО: Сергей Владимирович

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karik741 » 10 июл 2014, 01:12

Принтер MBot 3D cube dual, пользуюсь ReplicatorG, прошивка The Replicator 6.2
Проблема состоит в том, что при печати платформа не двигается вниз, то есть нет никакого движения по оси z, экструдер просто начинается срезать первый слой, не знаю что делать, подскажите пожалуйста
karik741

Сообщения: 1
Зарегистрирован: 10 июл 2014, 00:59

Re: 3D печать , типовые проблемы и методы устранения

Сообщение zeroz » 10 июл 2014, 20:58

я бы, для начала, проверил моторы, двигающие платформу, ну и их соединения.
prusa i2, ramps 1.4, abs 1.75 / 0.3mm
zeroz

Сообщения: 80
Зарегистрирован: 07 май 2014, 14:49
Откуда: Воронеж
прог. языки: java
ФИО: Сергей Владимирович

Re: 3D печать , типовые проблемы и методы устранения

Сообщение a.stuliy » 11 июл 2014, 06:09

zeroz писал(а):обдув, типа вентилятора? если "ДА", то такое присутствует, управляется из прошивки :sorry:
насколько помню, обдувалось при печати тестовых кубиков. На двух верхних слоях не присутствовал при печати, но по логике, их тоже обдувал вентилятор.

Вместо вентилятора приделал аквариумный компресор. Дует с третьего слоя. Печатаю АБС. Не трескается! Пока обдув только с одной стороны. На очень маленьких деталях видно, что и вторую сторону обдувать нужно. Очень советую.
a.stuliy

Сообщения: 46
Зарегистрирован: 14 май 2014, 06:56

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 12 июл 2014, 11:36

Большая статья про всевозможные проблемы c Z
Артефакты на стенках отпечатаной модели

https://www.evernote.com/shard/s211/sh/ ... dcdd2d687e
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение igorniva » 13 июл 2014, 13:01

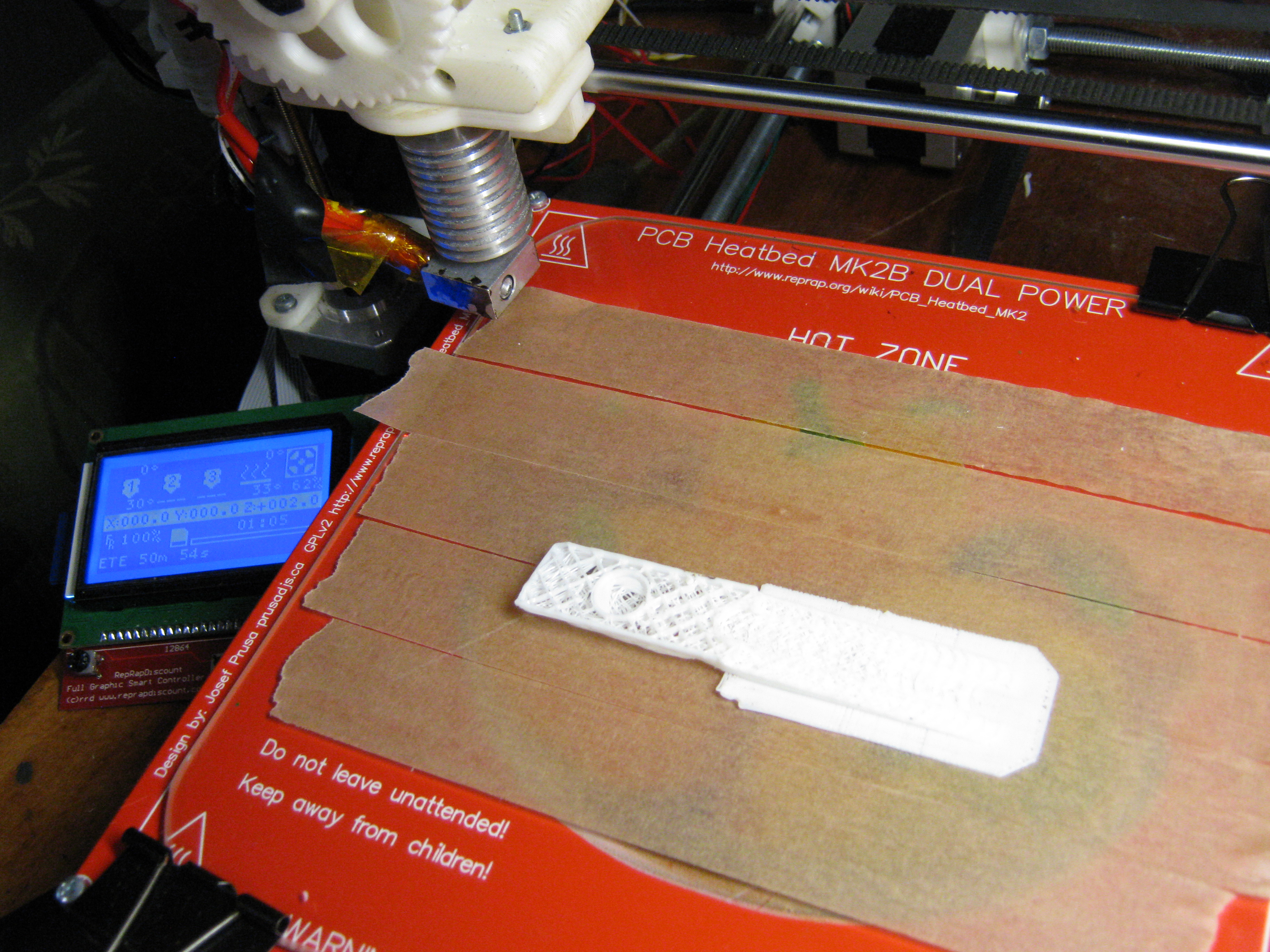

Сдвиг слоя по оси Y на 2.7 мм
Вложения
igorniva

Сообщения: 2
Зарегистрирован: 03 июл 2014, 18:23

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 13 июл 2014, 13:03

igorniva писал(а):Сдвиг слоя по оси Y на 2.7 мм

Шпули проверь, может болт ослабился
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение diglook » 13 июл 2014, 14:33

Акелла писал(а):
igorniva писал(а):Сдвиг слоя по оси Y на 2.7 мм

Шпули проверь, может болт ослабился

А у меня был пропуск шагов, приподнял ток на двигах
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 13 июл 2014, 15:40

diglook писал(а):
Акелла писал(а):
igorniva писал(а):Сдвиг слоя по оси Y на 2.7 мм

Шпули проверь, может болт ослабился

А у меня был пропуск шагов, приподнял ток на двигах

Я ток выставляю правильный еще при сборке принтера, поэтому и не думал про это первым делом.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр
