Печатный стол (HeatBed)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Печатный стол (HeatBed)

Сообщение Vovich70 » 08 дек 2016, 01:00

Сопротивление у стола надо померить.У разных китайцев вроде как одинаковые столы разброс имеют приличный.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 08 дек 2016, 08:05

Myp писал(а):вариантов не много, или перепаивать или ставить 24 вольтовый блок.

24В дорого, учитывая, что уже на 12 вольтовый потратился. А перепаивать что? Дорожки на нагревателе? По идее греть то он греет, просто не шустро, наверное и так сойдет, за неимением лучшего.

Добавлено спустя 1 минуту 43 секунды:
Vovich70 писал(а):Сопротивление у стола надо померить.У разных китайцев вроде как одинаковые столы разброс имеют приличный.

Померил, намерил 0.8 ома. Погуглил, должно быть около 2Ом, что то не так или сильно врёт тестер.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение Myp » 08 дек 2016, 11:16

VitDagger писал(а):Погуглил, должно быть около 2Ом

на 2 омах там даже 100 ватт мощности не наберётся, нужно минимум 150 ватт чтоб нагревался и от 200 ватт чтоб быстро..
0.8 в принципе нормальное сопротивление, но такое сопротивление не каждый прибор может нормально измерять, а на атких сопротвилениях даже 0.1 ома роль играет

Добавлено спустя 1 минуту 50 секунд:
VitDagger писал(а): А перепаивать что? Дорожки на нагревателе?

да, разрезать дорожки в нужном месте и закоротить.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 08 дек 2016, 13:30

Тестер не самый плохой вроде, но всякое может быть. Вечером попробую померить, какой ток потребляет стол.
Резать жалко, проще уж сразу было фоторезистом новый стол сделать, благо текстолит есть
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение rgusev » 08 дек 2016, 13:45

ИМХО.
Возвращаться надо к плёночным нагревателям на самоклейке.
Они вроде "честнее", дешевле и клеются к любому столу.
На стекло прямо наклеил и намано.
rgusev

Сообщения: 262
Зарегистрирован: 30 май 2016, 14:14

Re: Печатный стол (HeatBed)

Сообщение Vovich70 » 08 дек 2016, 13:49

VitDagger писал(а):Тестер не самый плохой вроде, но всякое может быть. Вечером попробую померить, какой ток потребляет стол.
Резать жалко, проще уж сразу было фоторезистом новый стол сделать, благо текстолит есть

Сопротивление вполне себе хорошее)
А провода какие?Не греются?Ибо на родных китайских могут быть тоже неслабые потери.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 08 дек 2016, 13:55

Провода греются, взял 2.5 квадрата, сегодня хочу поменять. Родные на вид квадрата полтора, к тому же китайские
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение iozjik » 08 дек 2016, 19:05

rgusev писал(а):ИМХО.
Возвращаться надо к плёночным нагревателям на самоклейке.
Они вроде "честнее", дешевле и клеются к любому столу.
На стекло прямо наклеил и намано.

только не на стекло! Оно все-таки расходник, через долгое время активной печати может начать слоиться/трескаться.
"Это - противотанковые вертолеты. Они наши естественные враги!"
Аватара пользователя
iozjik

Сообщения: 56
Зарегистрирован: 09 окт 2012, 13:46
Откуда: Брест
прог. языки: BPMN
ФИО: Александр

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 08 дек 2016, 20:30

VitDagger писал(а):Провода греются, взял 2.5 квадрата, сегодня хочу поменять. Родные на вид квадрата полтора, к тому же китайские

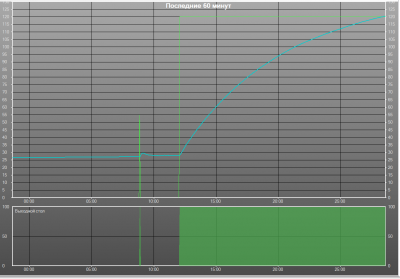

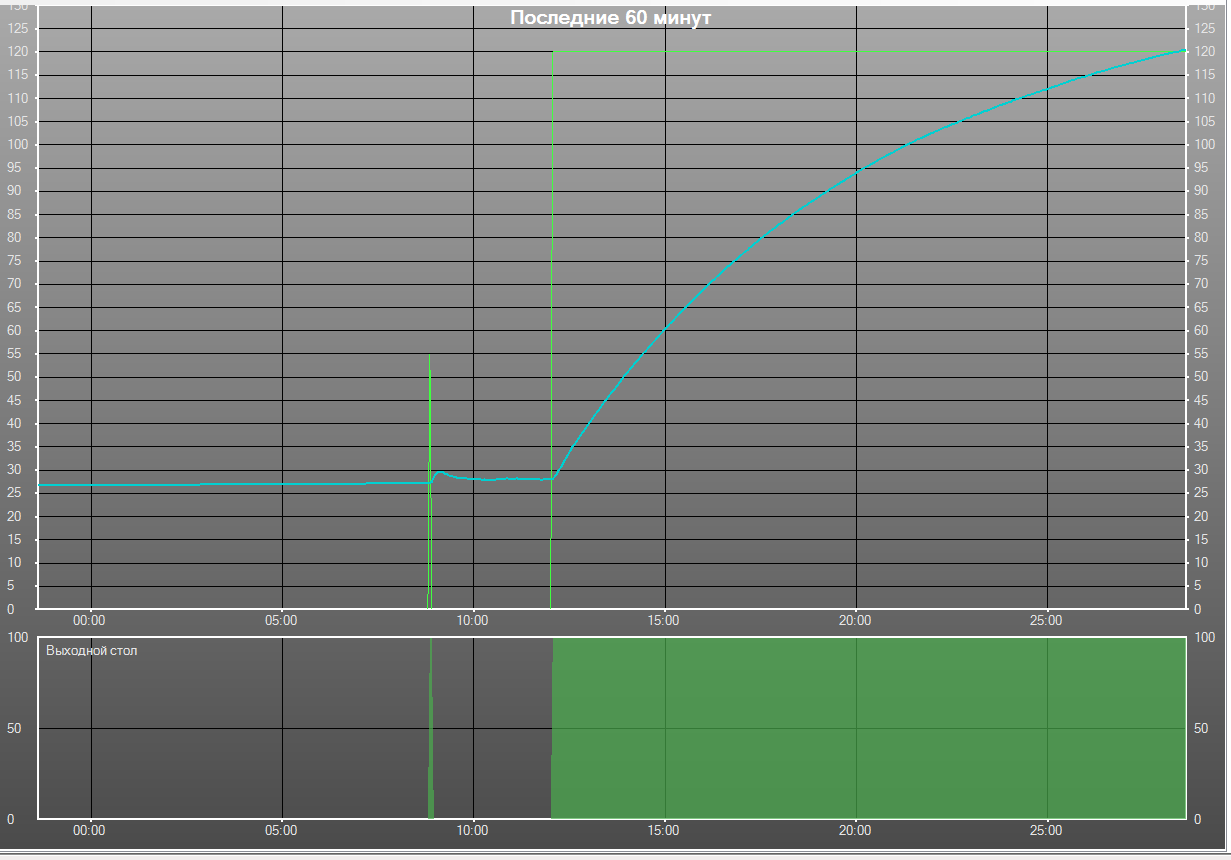

Заменил провода на нормальные 2.5 квадрата. Время чуть уменьшилось, теперь до 120 градусов за 16 минут. Но видимо, это всё еще долго
Вложения
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение Vovich70 » 08 дек 2016, 22:30

А зачем именно 120? Я больше 110 не грел никогда.Есть действительно такая необходимость?
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 08 дек 2016, 22:33

Ну из учета, что на поверхности стекла на 11 градусов меньше, чем показывает термистор. Стекло 4мм. Измерял термопарой мультиметра, при 120 на термисторе, 109 на стекле.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение Vovich70 » 08 дек 2016, 22:41

У меня стекло 2мм - вполне хватает.Главное - не пытаться оторвать деталь до остывания))
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 08 дек 2016, 22:51

Первое стекло у меня разлетелось на части от 60 градусов, второе лопнуло на 111. Это те, что нарезаны стеклорезом. Третье уже заказал вырезать как положено, на ЧПУ и фаски закруглить тоже на станке. В наличии 4мм и 6мм. 2мм нет :)
В принципе до 120 (110 на стекле) греет и выше греет, просто долговато вроде бы.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение Diffid » 08 дек 2016, 23:59

4мм стекло, до 110 по термистору грею для печати ABS крупных деталей- держит хорошо на лаке. Совсем мелочёвку вообще на 90 печатаю. Ну и без всякого брима. Главное хорошо выставить первый слой и подобрать покрытие для адгезии (у меня лак тафт суперфиксация).
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 09 дек 2016, 08:25

Спросил китайца, на какое напряжение рассчитан стол.
if you use 12V, the temperature will up to 70 deagree, if you use 24V , the temperature will up to 140 degree

Значит всё же на 24 вольта. Ну да ладно, от 15 греет и чудненько :)

Добавлено спустя 1 минуту 12 секунд:
Diffid писал(а):4мм стекло, до 110 по термистору грею для печати ABS крупных деталей- держит хорошо на лаке. Совсем мелочёвку вообще на 90 печатаю. Ну и без всякого брима. Главное хорошо выставить первый слой и подобрать покрытие для адгезии (у меня лак тафт суперфиксация).

У меня пока принтер печатать не хочет, это я тестирую. Какая температура в действительности нужна я не знаю. Но если 110 по термистору, то 12 минут вроде и готово :roll:
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей
