Re: Печатный стол (HeatBed)

Сообщение alfamosk » 03 ноя 2016, 02:29

Руся писал(а):поставил китайский блок питания, практически ничего не изменилось, выкрутил регулятор блока на максимум, получилось 13.7 вольта теперь стол нагревается гораздо быстрее до 100 градусов за 8 минут,

а когда блок питания выкручивается на максимум (мой на 27А) электронику нужно переделывать или не надо? стоит рампс и мега 12v, стол MK3 со стеклом 4мм через твердотельное реле до 70 градусов греется 8-9 минут.

а сколько сечение проводов у вас?
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Печатный стол (HeatBed)

Сообщение om2804 » 04 ноя 2016, 11:46

Если питание дуйны идёт с рампс (есть запаенный диод под драйвером оси X), то Выше 12В лучше не поднимать, там и так стабилизатор на дуйне неплохо реется. Поэтому если хотим больше, то дуйну запитываем отдельно или от USB или от другого источника 7.5В-12В. Диод под драйвером X выпаять.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Печатный стол (HeatBed)

Сообщение Руся » 07 ноя 2016, 04:25

оригинал уже не найти (очень давно было) а вот что говорит поиск:
http://www.thingiverse.com/thing:87250
http://www.thingiverse.com/thing:617468
http://www.thingiverse.com/search/page: ... raphic&sa=
кстати никто не подскажет зачем там кнопка? у меня при нажатии все виснет...

Добавлено спустя 6 минут 33 секунды:
alfamosk писал(а):а когда блок питания выкручивается на максимум (мой на 27А) электронику нужно переделывать или не надо? стоит рампс и мега 12v, стол MK3 со стеклом 4мм через твердотельное реле до 70 градусов греется 8-9 минут.

а сколько сечение проводов у вас?

я ничего не переделывал, в блоке питания выходные конденсаторы на 16 вольт, так что терпит, шаговикам даже лучше, ардуинке как то пофиг она через преобразователь 5 вольт питается, провода взял от компьютера (монитора) питающие распотрошил, на питание стола пустил по два на плюс и 2 на минус, на ардуинку по одному, сечение не знаю наверно 1,5
Аватара пользователя
Руся

Сообщения: 158
Зарегистрирован: 06 ноя 2015, 10:47
Откуда: Владивосток
ФИО: Ясюкевич Руслан В.

Re: Печатный стол (HeatBed)

Сообщение igorlab » 08 ноя 2016, 14:49

кнопка это - резет, после ее нажатия надо кликнуть резет на плате - удобно потому что ардуина обычно спрятана и быстро нажать сразу резет на ней не всегда удобно
спасибо за ссылки
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: Печатный стол (HeatBed)

Сообщение Руся » 10 ноя 2016, 11:18

интересно нафига она вообще нужна? неужели такая необходимость? вот если бы была пауза или замена филамента то гораздо полезнее....
Аватара пользователя
Руся

Сообщения: 158
Зарегистрирован: 06 ноя 2015, 10:47
Откуда: Владивосток
ФИО: Ясюкевич Руслан В.

Re: Печатный стол (HeatBed)

Сообщение rgusev » 10 ноя 2016, 12:54

чтоб при аварийной остановке (мало ли что) не ресетить контроллер по питанию.
Напомню что в 90% конструктива стоит "тупой" Б/П на котором даже выключателя нет.
rgusev

Сообщения: 262
Зарегистрирован: 30 май 2016, 14:14

Re: Печатный стол (HeatBed)

Сообщение om2804 » 10 ноя 2016, 17:56

Не более-менее серьёзных станках такая кнопка присутствует. И обычно выглядит так

emergency stop, т.е. экстренная остановка
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Печатный стол (HeatBed)

Сообщение Myp » 10 ноя 2016, 20:59

не для экстренной остановки, а чтобы ресетить контроллер уже после того как он завис, не выдёргивая из розетки питание принтера.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Печатный стол (HeatBed)

Сообщение Руся » 11 ноя 2016, 03:14

у меня он как раз виснет если нажать :) видать неправильно в прошивке прописал.
Кстати а как называется экран с 5 кнопками а то хотел рамочку распечатать а не могу найти СТЛку. А все кажись нашел, осталось платку под кнопки сделать...
Аватара пользователя
Руся

Сообщения: 158
Зарегистрирован: 06 ноя 2015, 10:47
Откуда: Владивосток
ФИО: Ясюкевич Руслан В.

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 07 дек 2016, 21:14

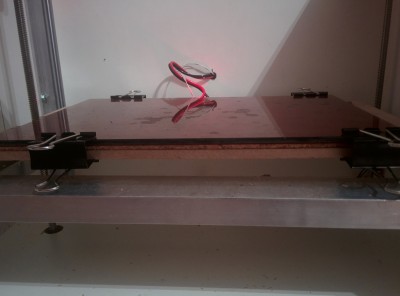

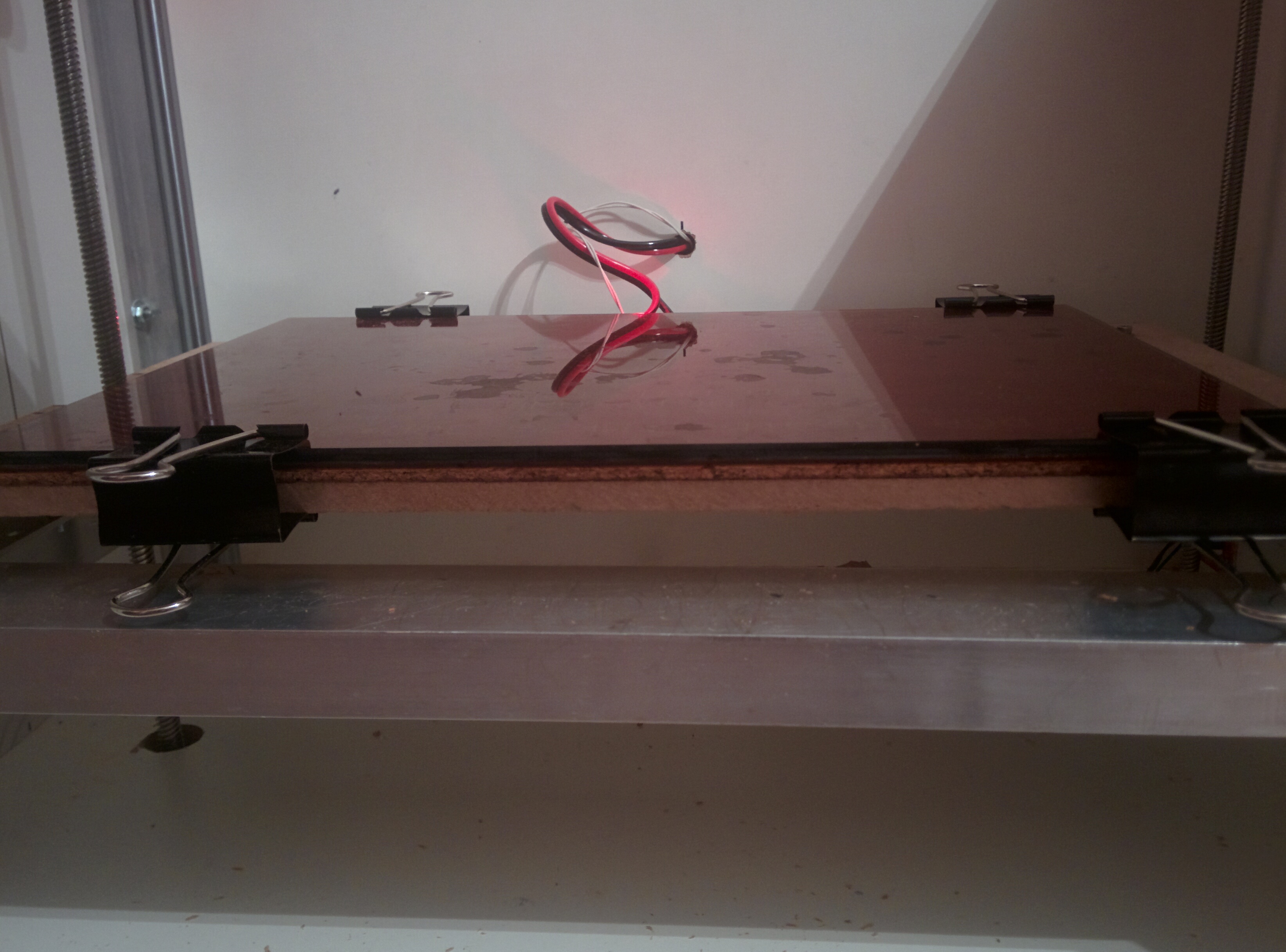

Подскажите, нормально ли это, что стол MK2A от 15 вольт с 28 до 120 градусов греется 22 минуты? Это долго или нет? Был бутерброд - мдф 8мм, нагреватель, стекло 4мм. Добавил под нагреватель пробковое покрытие, на глаз миллиметра 3, время нагрева не изменилось
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение Diffid » 07 дек 2016, 21:29

VitDagger писал(а):Подскажите, нормально ли это, что стол MK2A от 15 вольт с 28 до 120 градусов греется 22 минуты? Это долго или нет? Был бутерброд - мдф 8мм, нагреватель, стекло 4мм. Добавил под нагреватель пробковое покрытие, на глаз миллиметра 3, время нагрева не изменилось

Пробка плотно к нагревателю прилегает? Если до 100 минут за 10 греет- то нормально, но это про 12 вольт. От 15 должно бы минут за 5-7 до сотни догонять.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 07 дек 2016, 21:37

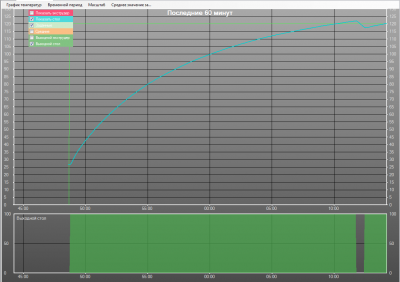

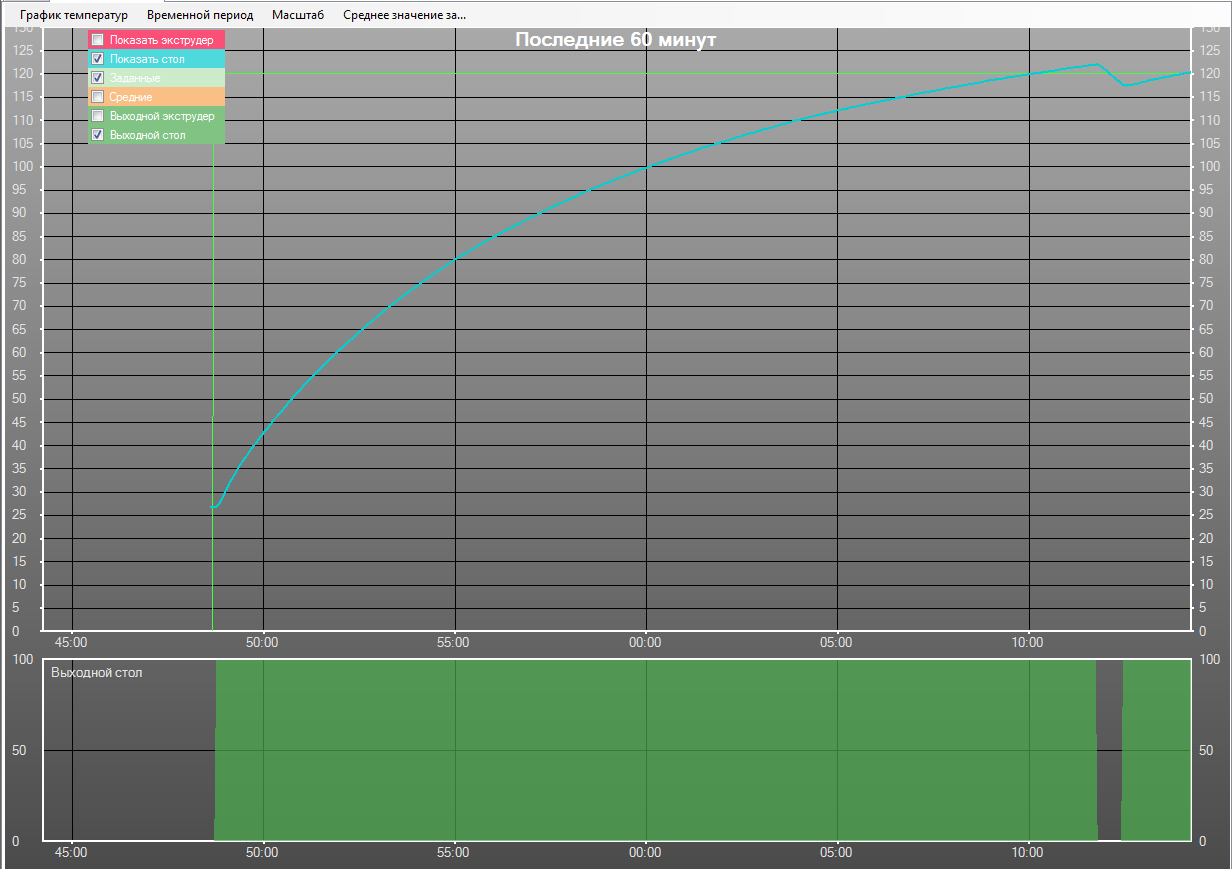

До сотни где то 11 минут. Нагреватель вроде как плотно лежит на пробке. Управление через автомобильное реле на 30А.
2016-12-07 20-34-03.JPG

CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение Diffid » 07 дек 2016, 21:42

Может у вас стол на 24V? Или на реле сопротивление большое.
Напряжение на БП при включенном нагреве смотрели? Не проседает?
Где пробку под столик брали, не подскажете? :)
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 07 дек 2016, 21:49

Стол должен быть на 12 вольт, брал тут https://ru.aliexpress.com/item/Bigger-t ... 0.0.9ZOOyD хотя уже сам не уверен)
Напряжение сейчас проверю. Насчёт реле даже не знаю, надо тоже проверить бы. Реле стояло на стеклоподъемниках в рено.
Пробку в магазине где продают стройматериалы, напольные покрытия. По 50 рублей за кусок 600х300мм)

Добавлено спустя 3 минуты 27 секунд:
Проверил, при нагреве на столе 14.1 вольта, без нагрузки 14.9
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение Myp » 08 дек 2016, 00:54

вариантов не много, или перепаивать или ставить 24 вольтовый блок.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
