чем не устраивает фотография в документации ?

icehardy писал(а):а тут нет нужной информации? http://reprap.org/wiki/Megatronics_2.0
посмотри PCB http://reprap.org/wiki/File:Megatronicsv2PDF.zip

и еще можно вот тут посмотреть datasheet megatronicsv2:
http://reprapworld.com/mt/datasheet%20megatronicsv2.pdf

icehardy писал(а):чем не устраивает фотография в документации ?

Я так понимаю фото как на 7 странице вышеуказанного datasheet megatronicsv2? вставляешь в нужные места, вид если сверху переменное сопротивление - справа оказывается?

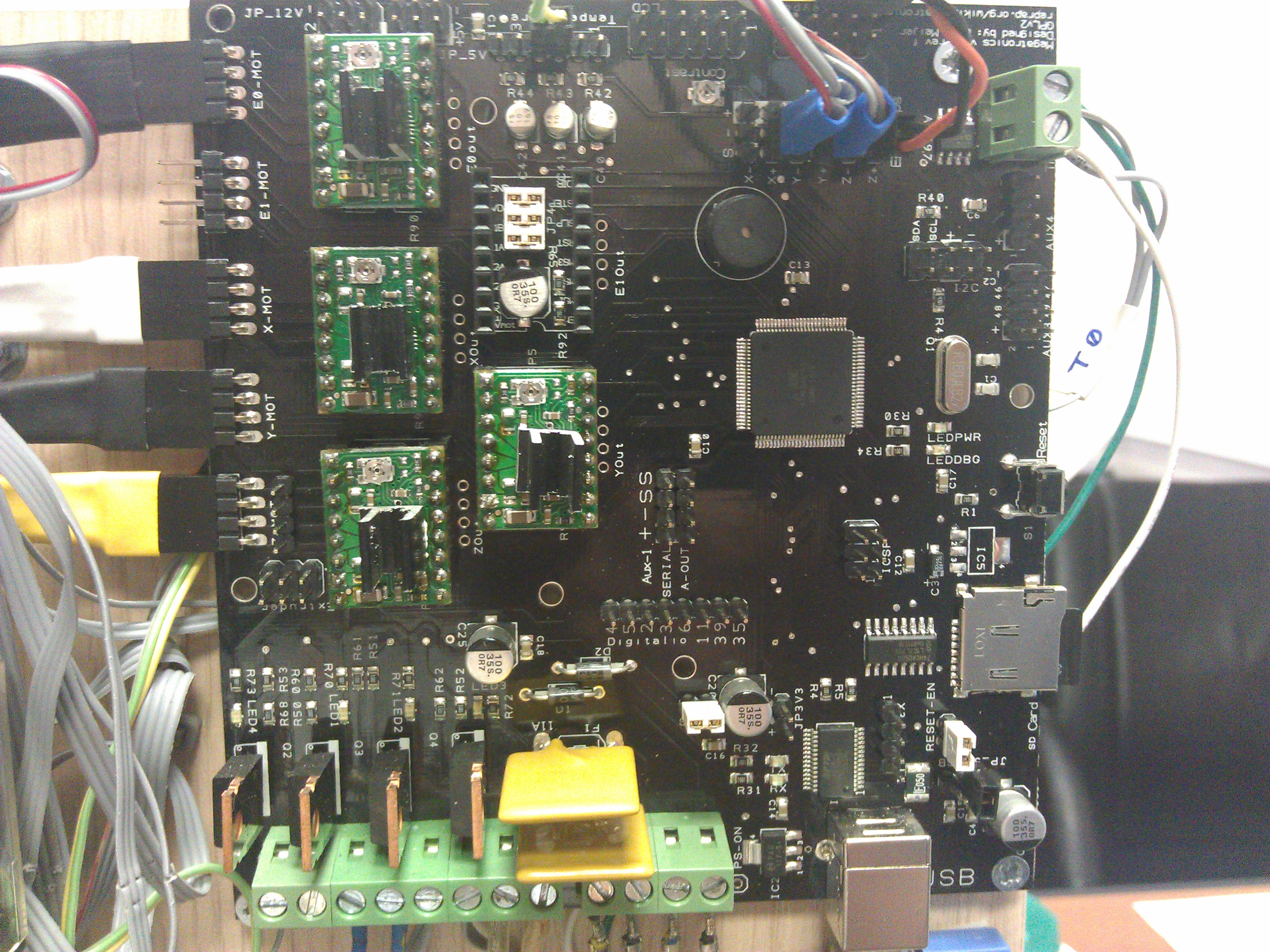

абсолютно верно, у меня версия первая но распайка одинакова :

setar писал(а):абсолютно верно, у меня версия первая но распайка одинакова :

вопрос: что будет, если ставить "неправильно", вврех ногами?

не проверял
но вероятнее всего выгорание драйвера

Вчера проверил, (неспициально)
Ничего не сгорело. Только плата через каждый пять секунд выходила в ребут.
И сильно перегревался DC конвертор.

---
Сижу, ковыряю прошивку мерлиновскую.
Из проблем - не могу отстроить датчик температуры на голове. Все время показывает 85 градусов.

Добавлено спустя 20 минут 43 секунды:
По датчику температуры.
На голову поставил датчик который идет в комплекте с www.makergear.com головой.
Подключаю его к колодке, параллельно подопоял конденсатор (только сейчас вспомнил что вместо 104 напоял 102, дурень)
В прошивке выставил тип термодатчика -1. Прошивка мерлин, свежая.

дык ты его тестером мерял - сопротивление меняется при нагреве? или тупо контакта нет?

семен семеныч
ты термистор (а макергеар именно их в комплект прикладывает), суешь в порт термопары и в настройках тоже пытаешься читать термопару (тип "-1").
нужно переключить термистр на нужный ему порт (Т1) и поставить в настройках тип "1" (100к termister)

Гы, думал что термистор можно использовать вместо термопары.
Подключу сегодня его к порту T1.
Калибровать его можно будет через команду M303 S270 ?

M303 ограничение имеет, если не изменяет память 200С
так что калиброваться на M303 S200 (измеряемая динамичность нагрева/охлаждения не зависит на каком уровне температуры это делать).
уровень тестируемой температуры выбран не большой, чтобы при перерегулировании заброс температуры выше таргета вверх был не критичен для разрушения головы.

вопрос про болт экструдера, который с насечками, насколько сильное прижимное усилие должно быть, чтобы пруток нормально продвигался? у меня когда он упирается в сопло начинает проскальзывать(дальше не лезет). Разбирать экструдер, смотреть, забился ли он?

во первых правильный экструдер быстроразборный, я опробовал многие, рекомендую этот: http://www.thingiverse.com/thing:18379
прижим должен быть такой чтобы пруток "нанизывался" до основания нарезок болта
ну и не забываем что на холодную ничего выдавливаться не будет (как и при температуре низкой)

setar писал(а):во первых правильный экструдер быстроразборный, я опробовал многие, рекомендую этот: http://www.thingiverse.com/thing:18379
прижим должен быть такой чтобы пруток "нанизывался" до основания нарезок болта
ну и не забываем что на холодную ничего выдавливаться не будет (как и при температуре низкой)

про температуру - понятно, пытаюсь выяснить насколько врёт термопара... даю 245 - белый ABS еле продавливается , даже рукой... он-же прямо течь должен при такой температуре?
щас проверяю ртутным термометром (что есть под рукой) на 150 градусов цельсия... поставил 150 - на термометре пока не больше 100... как можно определить нормальную фазу плавления? пруток должен свободно входить в нагревательный элемент, без особых усилий(мне приходится его прямо вдавливать )?

yozik0ff писал(а):Вот фотографии ...

Симпотишно вышло в покрашенном варианте.

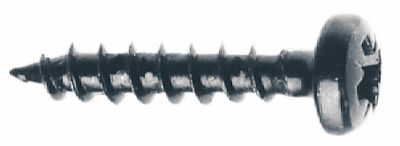

Подскажи пожалуйста ты пластиковые детали к ЛДСП прикручивал шурупами (No6 pan wood screw x 20mm), сверлил насквозь сверлом 2мм? (Кстати по дереву начинаются с 3 мм, сверлом по металлу 2 мм?) Типа таких?

Все крутил с гайками на болтах.
Сверлил ЛДСП сверлом на 3мм (кстати, чтобы получить аккуратные дырки, с обратной стороны нужно приложить деревяшку, иначе будет сколы).

Прикручивать пластиковые детали шурупами крайне не рекомендую, от вибрации они открутятся. И настраивать сложно, ибо часто приходится откручивать / прикручивать. Шуруп не выдержит такой нагрузки и будет плохо сидеть.

Добавлено спустя 13 минут 30 секунд:
Смотрю видео принтеров, все так тихо работают, еле слышны скрипы работающих двигателей.
У меняж при работе АДЬ какойто.
Шумы страшные. Гул скрипы и ТД. Завтра сутра видео запишу.
