принтер mendel90

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: принтер mendel90

Сообщение setar » 06 мар 2013, 12:37

у термопары есть полярность.

Добавлено спустя 11 минут 9 секунд:
"Шпульку и ось двигателя соеденил пластиковыми муфтами"
ты хотел сказать шпильку ?
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение ReaN » 06 мар 2013, 12:42

к ГЕН 6 термопару беспроблемно приделать можно (заказал для эксперимента)?
Кстати, сорри за ламмерский вопрос - термисторов и нагревательных элементов полярность есть или пофик - вставил, провел провода и включил в плату?
Так же интересует тема - что произойдет если замкнутся контакты термистора - сгорит или будет показывать неверное значение?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: принтер mendel90

Сообщение how_eee » 06 мар 2013, 13:53

полярность пофиг. замкнуть покажет предельно большую температуру и все.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: принтер mendel90

Сообщение yozik0ff » 06 мар 2013, 14:28

"ты хотел сказать шпильку ?" да точно!
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение yozik0ff » 06 мар 2013, 19:09

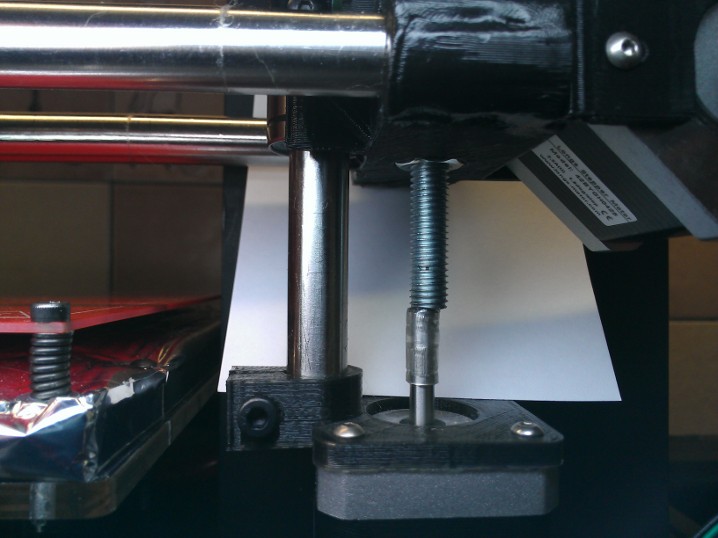

Вот, сделал фотографию, где ось двигателя не совпадает с осью шпильки.
Печально, думаю как без особых извратов сместить ось.
Еще на фотке виден результат починки сломанной каретки.
Вложения
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение karabas2011 » 06 мар 2013, 19:38

А нафига две темы по одному принтеру??
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение yozik0ff » 06 мар 2013, 23:15

Забабахал видео, сильно не пинайте меня, не селен я писать видео.


--
Сместил двигатели на 1мм.
Теперь соосность осей соблюдается, но при работе все равно иногда идет подклинивание.
Попробую по шпильке пройти плашкой на 8. Может это улучшит ситуацию.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение Dmitry__ » 06 мар 2013, 23:34

муфты для осей есть, типа таких:
http://www.urlmet.ru/spec%20ustroystva/ ... rochie.htm

может и эти пойдут (Муфта с жестким элементом максимальный момент 5N/m )
по-моему этот сайт ты мне и открыл :)
http://zaxis.ru/privod.html

Добавлено спустя 10 минут 54 секунды:
муфта с промежуточным соединительным элементом
http://www.krugosvet.ru/images/1001371_6533_003.gif
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: принтер mendel90

Сообщение ReaN » 07 мар 2013, 10:59

yozik0ff писал(а):Вот, сделал фотографию, где ось двигателя не совпадает с осью шпильки.
Печально, думаю как без особых извратов сместить ось.
Еще на фотке виден результат починки сломанной каретки.

Было такое же несовпадение, тока разница между осями была миллиметров 7-8. наделал кучу херни, которую в последствии пришлось исправлять, пока не определил, что причина в неправильно напечатанных боковых элементах X-Z - отверстия под болты, которые стопорят валы Х были напечатаны со смещением к центру принтера - рассверлил и все стало на свои места.
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: принтер mendel90

Сообщение yozik0ff » 07 мар 2013, 11:09

У меня разница - 2мм.
И эта разница получилось из за не коретного просчета/генерации модели. под 12мм валы.
Я не расстраиваюсь, мне главное запустить принтер, потом первым делом напечатаю корректные детали.
Сегодня плашкой пройдусь по шпильке, двигатели подсоединю последовательно. И отпишусь, помогло мне это с подклиниванием или нет.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение setar » 07 мар 2013, 11:17

да уж, дела
самое оптимальное раздать до овала посадочное место моторов Z
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение ReaN » 07 мар 2013, 13:16

тут надо быть аккуратным - если оси будут под углом - можно наделать делов... у меня так получилось - после печати запустил "хоум", XY обнулились, Z пошла в низ, потом не дойдя пару миллиметров до датчика, сторона с его стороны заклинила, а вторая продолжила ход - еле успел с розетки выдернуть - чуть не расколбасило все...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: принтер mendel90

Сообщение karabas2011 » 07 мар 2013, 14:28

в менделе90 ничего не должно расколбасить - Z гайки вывинчиваются вниз и всё.
Второе. Параллельное подключение Z моторов может работать крайне нестабильно. Стоит создать давление на один из моторов и он внезапно останавливается, второй же продолжает работать.
Буржуи тоже на это напарывались и слегка обсуждали.
Подберите пару моторов хорошо работающих последовательно.

По поводу видео - непонятно почему драйвера "очень плохие". Они все одинаковые. Один и тот же чип стоит. Работают у меня без радиаторов уже год
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение yozik0ff » 07 мар 2013, 14:49

Вот когда механика будет полностью готова и отлаженна поставлю от такие крутатенюшки новые драйвера от полулу, на 2.2амерпа, и с шагом 1/32.

То что уменя стоят для тестов - ховно. Я их гоняю, чтобы если сожгутся то нежалко выкинуть.

Добавлено спустя 5 минут 45 секунд:
Мне неравятся, что они сделаны плохо. Там подстроечный резистр уже развалился.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Прошивка марлин.... чем залить?

Сообщение chaky22 » 08 мар 2013, 04:24

Немного почитал.... Возник вопрос...
Какую прошивку в эту ардуину
http://www.ebay.com/itm/Mega-2560-ATmeg ... 0956290155 смогу прошить? киньте ссылку плз....
И вопрос - если я буду юзать драйвера и двигателя вовсе левые личной сборки - смогу ли я их норм подключить к этой ардуине? Я так понимаю, в ардуине потребности не особо.... Можно взять АТмегу... и усё...
Но вот вопрос - какую минимум атмегу можно взять и прошьётся ли она без ардуины с помощью LPT порта или программатора? Судя по количеству исходников Марлина, в атмегу8 может усё не вместиться.... Но у меня ещё есть ATmega328.... Думаю, она же может подойти...?

И чем можно заливают эту прошивку Марлина?
Чем это делают? В каком интерпретаторе? скиньте ссылку ламеру плз....
chaky22

Сообщения: 10
Зарегистрирован: 02 мар 2013, 19:33
