принтер mendel90

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: принтер mendel90

Сообщение Evreitor » 15 мар 2013, 13:54

Здравствуйте. А кто нить пытался платы управления сделать сам? реально? есть схемы? рисунки плат? прошивки? или ссылками поделитесь да это добро? давно интересна модель... но не очень охото отдавать ~25тр... тем более что есть в наличии шаговики, платы управления от шаговиков(матричные принтеры FS8500), направляющие, ремни, паяльник... :-) в общем есть все необходимое для сборки но нет схемы и прошивки...
кстати модернизация основы в жесткий корпус мне понравилась... Респект! постараюсь повторить...
извиняюсь за ранее если где то что то пропустил и подобный вопрос уже был...
Evreitor

Сообщения: 2
Зарегистрирован: 15 мар 2013, 12:43

Re: принтер mendel90

Сообщение Komonec » 15 мар 2013, 22:35

А никто не побывал использовать вот такие резьбовые штанги?
Последний раз редактировалось Komonec 15 мар 2013, 23:17, всего редактировалось 1 раз.
Аватара пользователя
Komonec

Сообщения: 47
Зарегистрирован: 05 мар 2013, 01:47
Откуда: Москва
ФИО: Иван

Re: принтер mendel90

Сообщение setar » 15 мар 2013, 22:47

Evreitor писал(а):Здравствуйте. А кто нить пытался платы управления сделать сам? реально? есть схемы? рисунки плат? прошивки? или ссылками поделитесь да это добро? давно интересна модель... но не очень охото отдавать ~25тр... тем более что есть в наличии шаговики, платы управления от шаговиков(матричные принтеры FS8500), направляющие, ремни, паяльник... :-) в общем есть все необходимое для сборки но нет схемы и прошивки...
кстати модернизация основы в жесткий корпус мне понравилась... Респект! постараюсь повторить...
извиняюсь за ранее если где то что то пропустил и подобный вопрос уже был...

вот тебе самая главная ссылка по вопросу http://reprap.org/wiki/Comparison_of_Electronics
там этих плат - мама не горюй, причем практически все открыты как по схеме так и по печатной плате
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение Evreitor » 16 мар 2013, 00:13

спасибо большое. а прошивка контроллера? собирать самому из cpp файлов? или прошивку не выкладывают? схема ж без прошивки бесполезна... :-(
Evreitor

Сообщения: 2
Зарегистрирован: 15 мар 2013, 12:43

Re: принтер mendel90

Сообщение setar » 16 мар 2013, 01:58

а почитать хотя бы по заголовкам соседние ветки ?
если по русски читать не хотите то гуглите "marlin firmware" , "sprinter firmware"
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение yozik0ff » 17 мар 2013, 22:15

Небольшой отчет:
Скрутил железными хомутами направляющие к каретке. Получилось очень хорошо, все крепко и надежно. Эстетика правда сильно пострадала.
Настроил механику, двигатели крутятся хорошо, без подклиниваний.
В середине недели начну собирать экструдер.
Фотки выложу завтра.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение setar » 17 мар 2013, 22:49

главное запустить, потом можно будет сделать классический линуксовый бутстрэп (самосборка)
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение yozik0ff » 18 мар 2013, 14:58

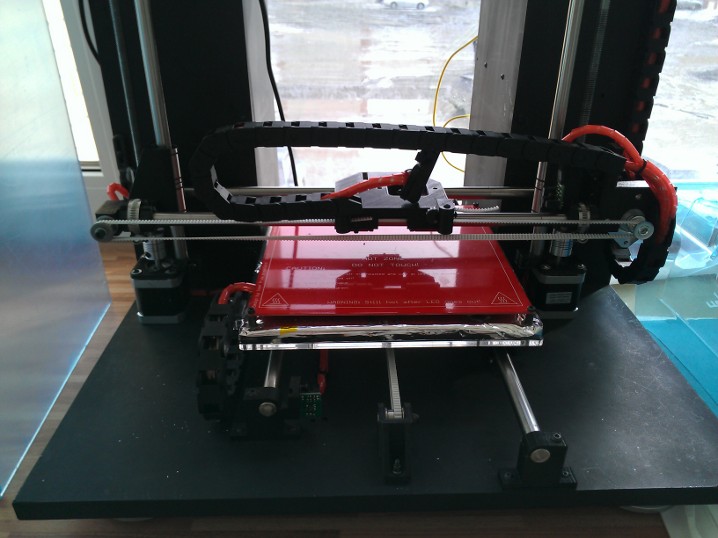

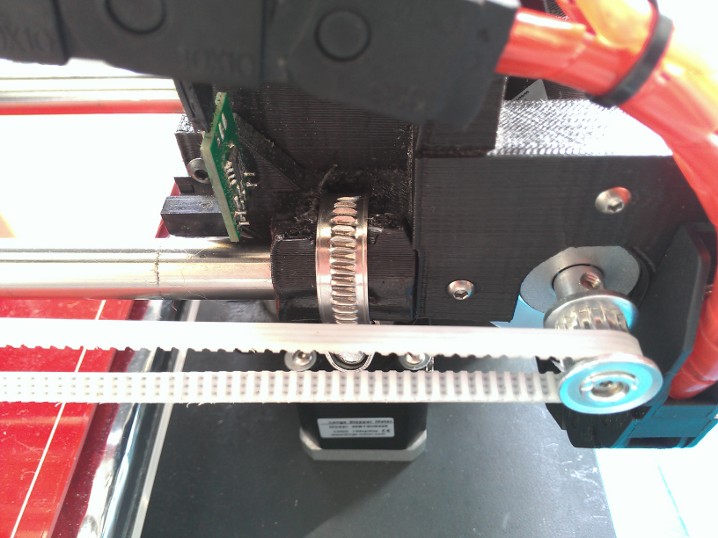

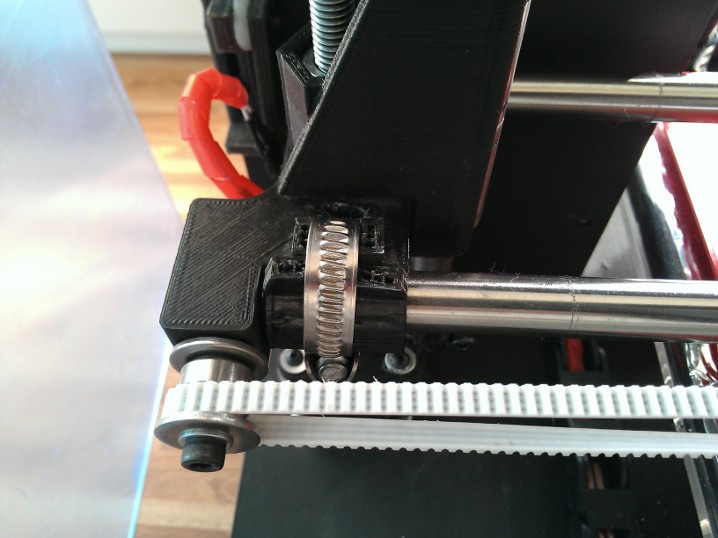

Вот фотографии с монтированными хомутами.
(сейчас взглянул, и увидел что шкиф ремня болтом не закреплен)
Прошло три дня, ничего не сломалось, радует.
Вложения
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение karabas2011 » 18 мар 2013, 20:09

Извиняюсь за оффтоп. Мой клиент продаёт свой мендель90. Не сложилось у него. Подробности в личку.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение _MIG_ » 18 мар 2013, 21:36

karabas2011 писал(а):Извиняюсь за оффтоп. Мой клиент продаёт свой мендель90. Не сложилось у него. Подробности в личку.

если не затруднит можно мну подробности в личку
_MIG_

Сообщения: 13
Зарегистрирован: 18 мар 2013, 21:33

Re: принтер mendel90

Сообщение war45 » 20 мар 2013, 14:23

Возник вопрос по установки драйверов A4988 на плату мегатроникс 2.0!
смотрю по ключу на плате мегатроникс 2.0 и первой ноге на драйвере(квадратная) это так по моей логике.
а по всем видюхам в интернете и мануале на мегатроникс драйвер развернут.

так как правильно вставлять?
war45

Сообщения: 44
Зарегистрирован: 23 янв 2013, 23:10
Откуда: Нижний Новгород
ФИО: Алексей Коршунов

Re: принтер mendel90

Сообщение yozik0ff » 20 мар 2013, 14:45

Не знаю как во второй версии мегатроникса. У меня первая версия. Но на плате, написаны назначения выводов, по ним все понятно.
Квадратом на драйвере землю помечают. Ито что думаешь, это не первая нога :) будь осторожен!!
драфвер на пололу
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение war45 » 20 мар 2013, 17:06

вот в том и дело, что подписи только на плате драйвера, а на мегатроникс 2.0 ничего нет
war45

Сообщения: 44
Зарегистрирован: 23 янв 2013, 23:10
Откуда: Нижний Новгород
ФИО: Алексей Коршунов

Re: принтер mendel90

Сообщение icehardy » 20 мар 2013, 17:15

war45 писал(а):вот в том и дело, что подписи только на плате драйвера, а на мегатроникс 2.0 ничего нет

а тут нет нужной информации? http://reprap.org/wiki/Megatronics_2.0
посмотри PCB http://reprap.org/wiki/File:Megatronicsv2PDF.zip
И если взять документацию на используемые драйвера, то там будет видно с какой стороны разведены выходы на двигатели
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: принтер mendel90

Сообщение war45 » 20 мар 2013, 20:46

icehardy писал(а):
war45 писал(а):вот в том и дело, что подписи только на плате драйвера, а на мегатроникс 2.0 ничего нет

а тут нет нужной информации? http://reprap.org/wiki/Megatronics_2.0
посмотри PCB http://reprap.org/wiki/File:Megatronicsv2PDF.zip
И если взять документацию на используемые драйвера, то там будет видно с какой стороны разведены выходы на двигатели


так и сделал разобрался при помощи PCB. Всем спасибо :good: . Позже выложу фотографию с расположением драйверов на плате!
war45

Сообщения: 44
Зарегистрирован: 23 янв 2013, 23:10
Откуда: Нижний Новгород
ФИО: Алексей Коршунов
