принтер mendel90

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: принтер mendel90

Сообщение scanvs » 26 ноя 2012, 17:15

Yozikoff, вы чего из-за какой-то ерунды такой диспут устроили?)) Есть же инструкция производителя. Я делал тупо по ней и все нормально получилось. Причем, экспериментируя, нагревал почти до 400 градусов.
Аватара пользователя
scanvs

Сообщения: 107
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр

Re: принтер mendel90

Сообщение karabas2011 » 26 ноя 2012, 19:41

дорогой http://www.superlogics.com/adhesives/epoxies/259.htm
пик дешевле будет
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение setar » 26 ноя 2012, 19:54

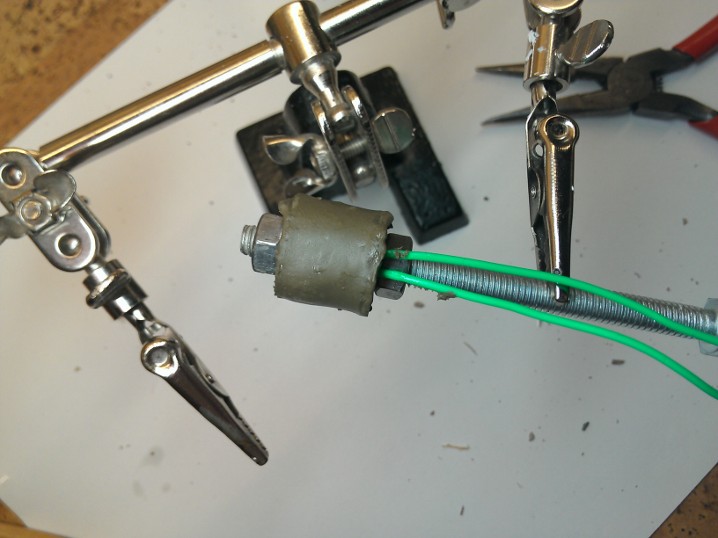

yozik0ff писал(а):Далее прикрутил провода, и сделал из шайб боковые заглушки, чтобы удобно было обмазывать вторым слоем

кстати насчёт шайб дополнительных идея зачетная (если они отделятся потом)
а то у меня всегда шарик неровный выходит
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение yozik0ff » 27 ноя 2012, 10:42

Пишу отчет, фотки будут попозже ближе к ночи.

"Нагревательный элемент"
Открутил болт, шайбы легко отсоединил канцелярским ножом, глина плохо прилипла к шайбам. Так как я их заблаговременно измазал вазелином.
Получился хороший, аккуратный цилиндр.
Далее подключил к блоку питания на 19 вольт с 4 амперами. Оно стало стремительно нагреватся и выделять пары. Отключаю от электричества, остужаю, снова подключаю.
Такую процедуру проделал пару раз, потом замешкался, передержал и оно.
Глиняный мой цилиндр раздуло! аще, буквально на пару миллиметров.
Этого было достаточно, чтобы огалилась часть проволоки нихромовой, ее просто было видно как она накалилась до красна, и небольшая часть керамики в этом месте отвалилось.
Сделаю фотки и будет видно что произошло.

Какие сделал выводы:
1. греть предельно аккуратно, лучше недодержать чем передержать.
2. нихромовую проволоку наматывать только в пределе резьбы на втулке, за резьбу невыходить.
3. боковые шайбы очень хорошо помогают аккуратно намазывать глину.
4. при нагреве, боковые шайбы не снимать, пускай лучше раздувается вверх чем по бокам.

Также меня вообще смущает такое увеличение глины, это может порвать нихромовую проволоку.
Остался еще один комплект, на днях буду еще делать одну нагревательный элемент.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение denim » 27 ноя 2012, 10:56

yozik0ff писал(а):Глиняный мой цилиндр раздуло! аще, буквально на пару миллиметров.
Этого было достаточно, чтобы огалилась часть проволоки нихромовой, ее просто было видно как она накалилась до красна, и небольшая часть керамики в этом месте отвалилось.

Также меня вообще смущает такое увеличение глины, это может порвать нихромовую проволоку.

это тот самый воздух, который убирается при вакуумировании.
Еще у кого нибудь есть вопросы зачем нужна вакуумная формовка керамики и любых других компаундов?
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: принтер mendel90

Сообщение yozik0ff » 27 ноя 2012, 11:10

Это не воздух, это пар от жидкости находящееся в керамике.
Суть в том, что первый обжиг нужно делать с минимальной температурой. Чтобы избежать интенсивного выделения пара.
Яж говорю, что под рукой у меня только был блок питания на 19 вольт, и он разогрел нагревательный элемент так быстро, не дав мне понять и остановить этот процесс. Когда он начал набухать, подумал что ничего страшного, дремелем спилю часть керамики. Но произошло выдавливание нихромовой проволоки за пределы латунного штуцера. Ибо сама проволока была слишком бизко намотанна к краю штуцера.
Вот я всем и говорю, ненадо скраю наматывать. черевато.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение denim » 27 ноя 2012, 11:55

yozik0ff писал(а):Это не воздух, это пар от жидкости находящееся в керамике.
Суть в том, что первый обжиг нужно делать с минимальной температурой. Чтобы избежать интенсивного выделения пара.
тогда почему бы ее сначала в духовке не высушить градусах на 150?
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: принтер mendel90

Сообщение elmot » 27 ноя 2012, 11:58

Духовка поверхность будет сушить, а лучше бы изнутрей начинать
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: принтер mendel90

Сообщение setar » 27 ноя 2012, 14:29

это тот самый воздух, который убирается при вакуумировании.
Еще у кого нибудь есть вопросы зачем нужна вакуумная формовка керамики и любых других компаундов?

Коллега, вы с теориями в практику суетесь :)
там скорость застывания массы такая что намазывать не успеваешь, не говоря уж о том чтобы успеть в ваккуматор засунуть

Добавлено спустя 2 минуты 17 секунд:
кстати может греть через сопротивление эквивалентной мощности в последовательном соединении ?
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение unigenum » 27 ноя 2012, 15:43

Yozikoff, расскажите, пожалуйста, подробнее про направляющие валы.
Как я понял, валы взяты отсюда http://zaxis.ru/linear.html?
Звонил туда, говорят валы не закаленные, но из нержайвейки, которая по прочности не сильно хуже закалки.
Вы их сами распиливали? Как они по качеству, прочности? Подойдут для наших целей или лучше искать закаленные?
Кстати, распилить можно прямо у них по нужным размерам, 1 рез - 100руб с точностью до 5мм, и по 300р за точный рез.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: принтер mendel90

Сообщение yozik0ff » 27 ноя 2012, 16:02

Валы отличные!
Ничем не хуже кетайских.
У меня 12мм, прочные, быстрей кетайские подшипники развалятся чем эти направляющие.
Скажем так, направляющую длинной 50см руками согнуть не смог. Царапины от случайно упавшего инструмента тоже нет.
Резал их обычным дремелем, отрезным кругом. Режется хорошо. Если нет дремеля, то лучше купить (настоящий) очень полезная вещь. Чем скажем тратить 1200 рублей на порезку. Лучше немного добавить и преобрести адовый дремель.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение setar » 27 ноя 2012, 16:09

валы 12 я бы резал болгаркой :)
хотя это дело личных пристрастий
дремель вещь тоже полезная
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение unigenum » 27 ноя 2012, 16:59

Дремель имеется, вот только как им резать? Отрезной круг должен быть диаметром больше чем сам дремель, по крайней мере на величину диаметра вала. Или резать под углом. Или покупать угловой переходник. Или...
Кароч, болгаркой надо резать, только болгарки нет :)
При самостоятельной резке экономия получится 600р, 6 валов по одному разу отрезать. Откуда 1200?
А если учесть стоимость оставшихся обрезков, то и не будет никакой экономии :)
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: принтер mendel90

Сообщение yozik0ff » 29 ноя 2012, 23:05

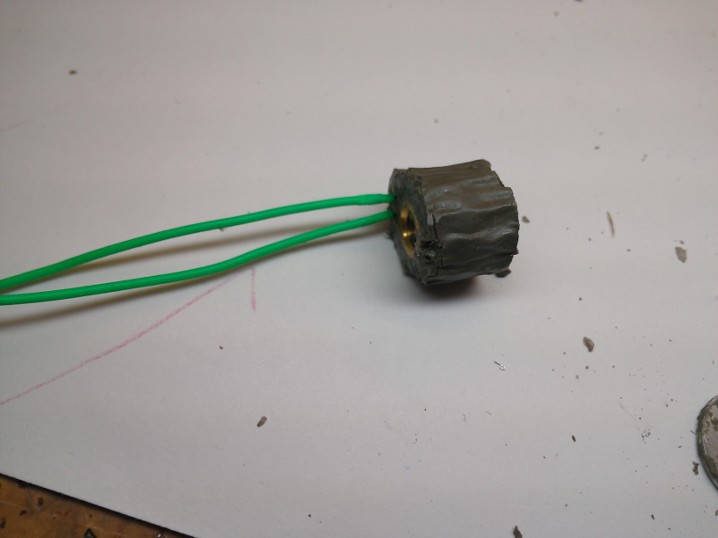

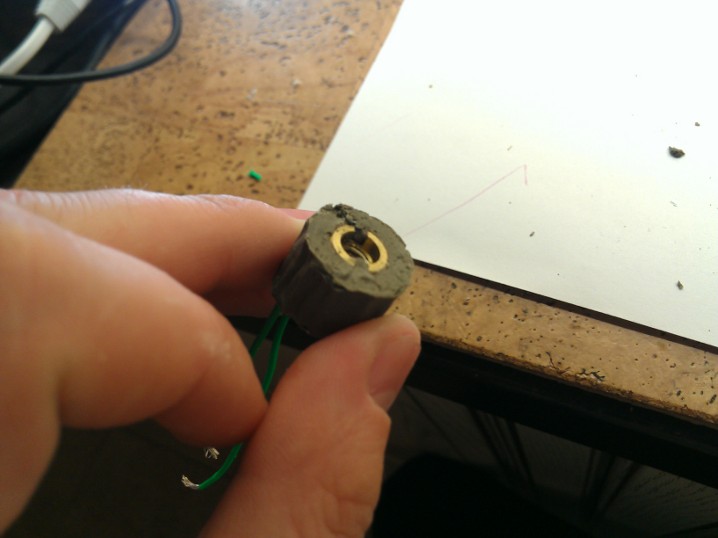

Вот такой нагревательный элемент получился для нагревательной головки.
Технологию и нюансы изготовления напишу завтра.
Вложения
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение yozik0ff » 30 ноя 2012, 09:44

Когда просматривал видео по изготовлению нагревательного элемента, заметил что внешний вид у все очень кривоват. Мне эстетический ненравился итоговый результат - некое бесформенное нечто.



Чтобы улучшить внешний вид, сделать нагревательный элемент симметричным (для равномерного прогрева).
Решил попробывать следующую технологию изготовления - полимеризацию керамики производить между двумя шайбами, далее эти шайбы использовать в качестве шаблона для обточки и снятия излишки керамики.
Минус этого подхода - большая трудоемкость.

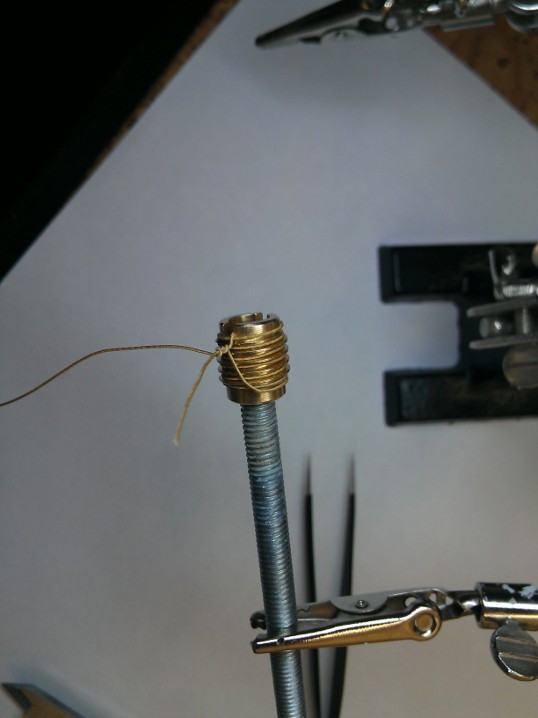

Начнем, намотка нихромовой проволоки на нагревательный штуцер. Тут все просто, витки укладываем в резьбу, стараясь не повредить тряпичную оплетку проволоки.
1 намотка нихрома.jpg

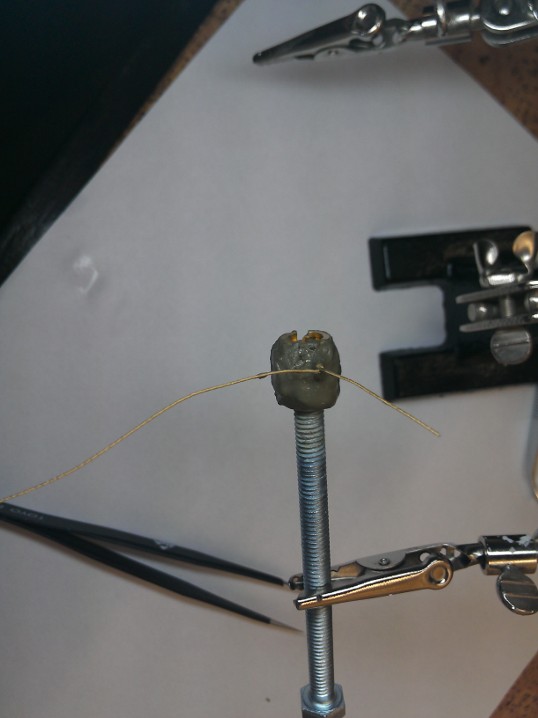

Наносим первый слой керамики, наносим тоненьким слоем, неболее 1мм.
2 первый слой керамики.jpg



Конструкцию оставляем на один час, дабы керамика немного затвердела.

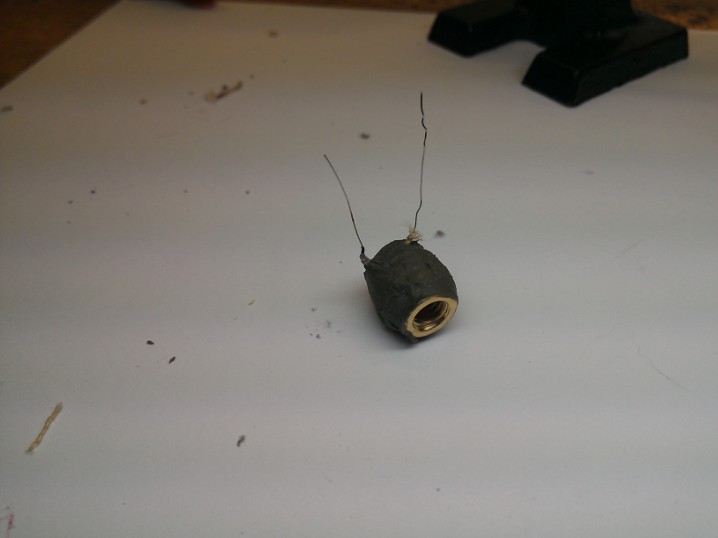

Потом, формируем вывод нихромовой проволоки, немного разматав и при необходимости разломав керамику.
Если керамика треснула, ничего страшного, каплей воды растворяем керамику и заделываем щель.
3 формирование выводов.jpg

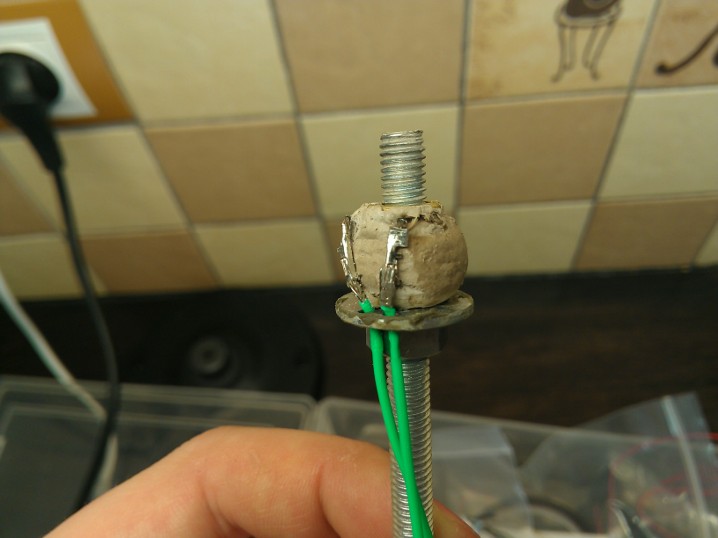

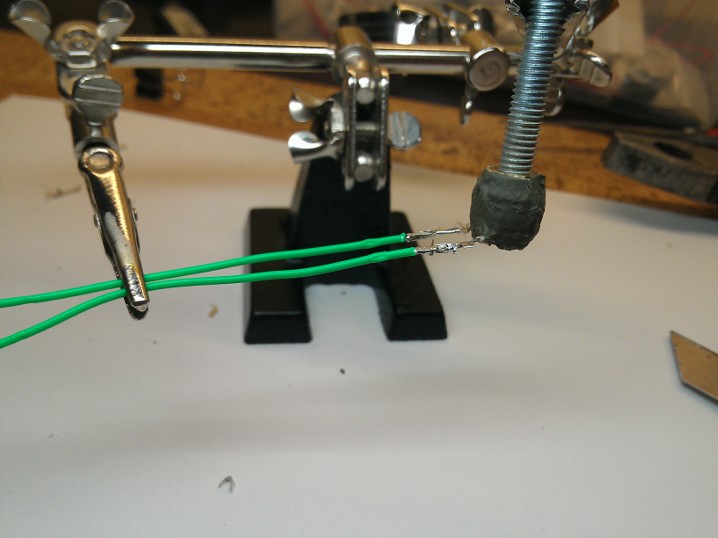

Устанавливаем провода, используем зажимы, пайка не нужна. В нтури будет температура 250градусов и выше. Обычный припой во время работы будет расплавляться и снова застывать, что приведет к его окислению и потерю контакта.
4 установка проводов.jpg

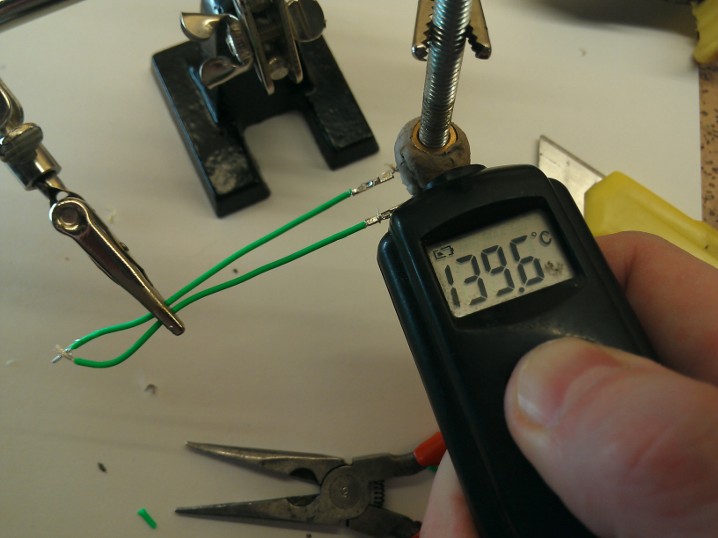

Фиксируем конструкцию и начинаем нагрев, я нагревал до 140градусов, этого было достаточно чтобы началась полимеризация керамики, она сразу меняет цвет с темного на светло серый. Нагревать нужно очень осторожно, стараться не перегревать. Такую процедуру нагрева охлаждения проделал несколько раз. Пока не стал идти пар. И не появился равномерный серый цвет на керамике.
5 нагрев первого слоя.jpg

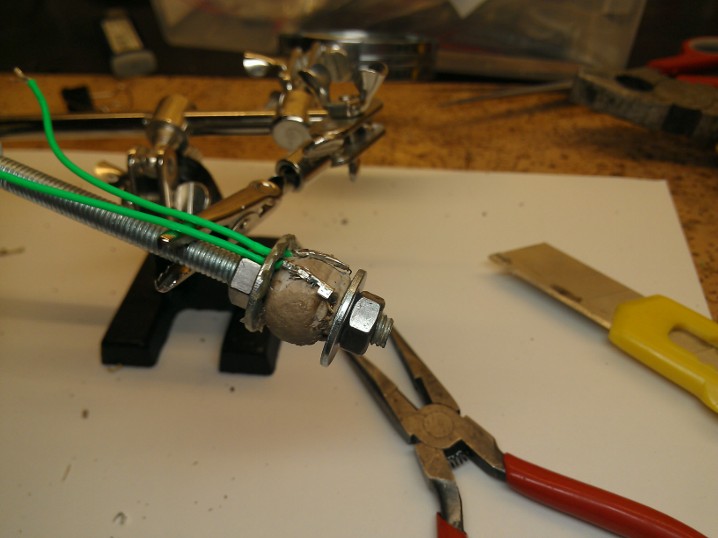

Далее собираем конструкцию с шайбой. В шайбе заранее проделал две канавки для проводов.
6 установка шайбы.jpg


Устанавливаем вторую шайбу, и закрепляем все гайками.
Для предотвращения прилипания керамики к шайбам, их нужно обмазать вазелином.
7 установка шайбы второй.jpg


Аккуратно намазываем второй слой керамики, пару часов ждем, и начинаем предварительный разогрев. Более чем 100 градусов температуру не поднимаем. Задача - немного укрепить керамику.
7 второй слой, и нагрев.jpg



Разбираем конструкцию из шайб, шайбы снимаем острым канцелярским ножом.
8 снятие шайб, перворительное формирования.jpg



Ножом подправляем торцы, если есть незаполненные области керамикой, то заполняем.
9 форировани торцов.jpg

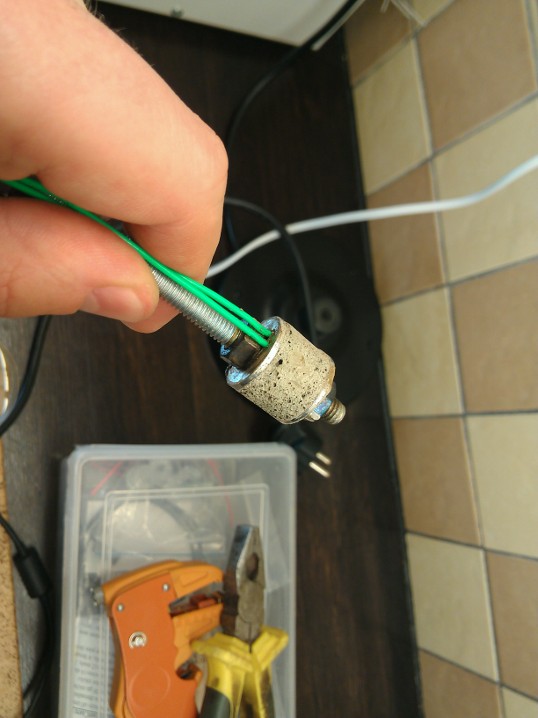

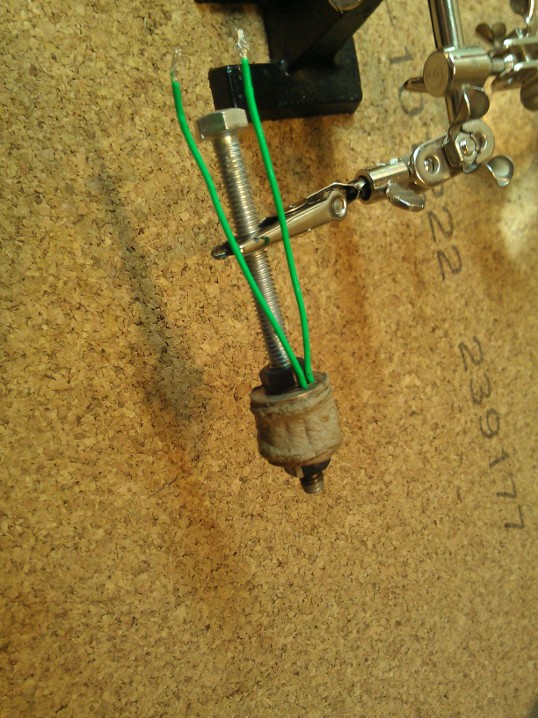

Снова собираем конструкцию, и начинаем нагревать до шипения.
10 сборка шайб,и первый нагрев.jpg

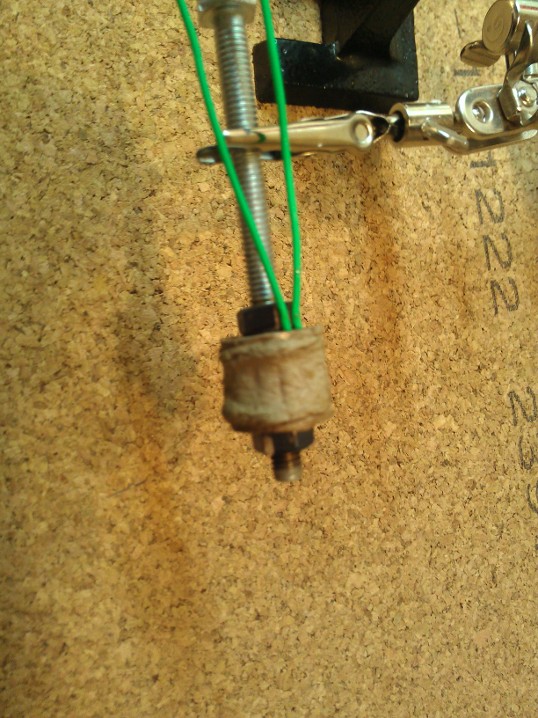

Охлаждаем и снова нагреваем, так делаем несколько раз.
Керамика разбухнет, поменяет форму. Изменится цвет на более светлый.
11 последующие окончательные нагревы.jpg



Далее, дремелем или напильником обабатываем грани, снимаем излишки керамики.
12 обработка грани, спиливание выступающих частей.jpg


Шайбы позволяют ровно отпилить излишки керамики.
13 спиливание дремелем.jpg

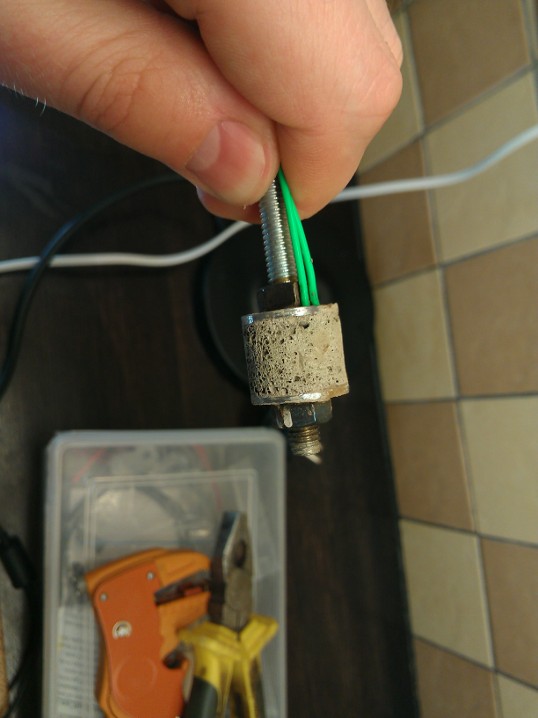

Разбираем конструкцию, аккуратно снимаем шайбы.
Шкуркой равняем грани и торцы нагревательного элемента.
14 снятие шайб, окончательная обработка граней.jpg

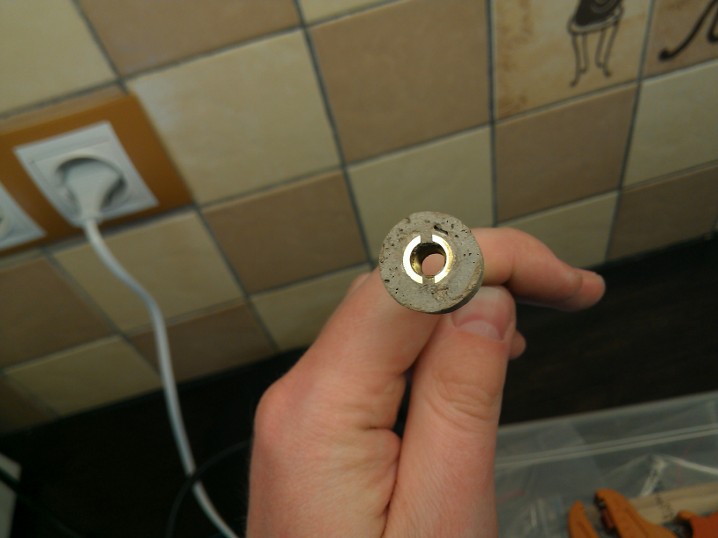

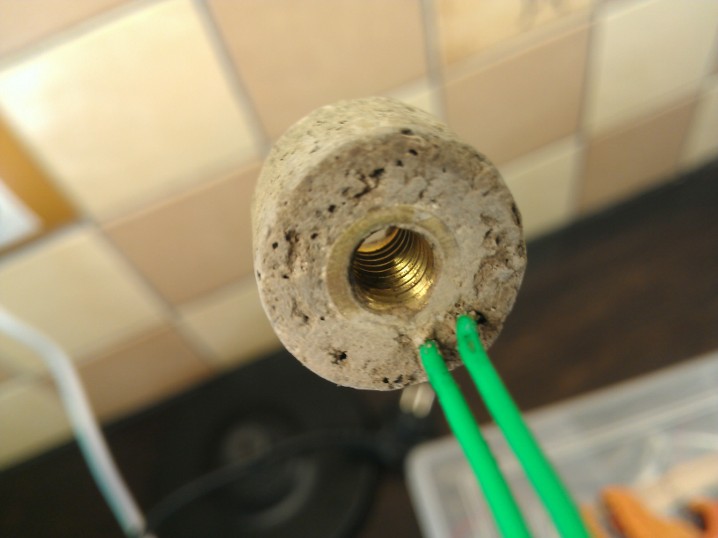

Как видиете, внутри керамика получается очень пористая.
Хорошо это или плохо?
Пористая керамика плохо проводит тепло. Пузырьки появляются за счет интенсивного испорения влаги в керамике.
Думаю, что та часть керамики которая закрывает нихромовую проволоку должна быть более плотной, без пузырьков, дабы быстрее отводить тепло на бронзовый штуцер.
Второй слой керамики, который наружный, он должен быть как более пористый, чтобы меньше нагревать защитный "резиновый" кожух.
Отсюда вывод: полимеризация первого слой керамики закрывающая нихромоую проволоку производить как можно аккуратней, без интенсивного выделения пара. Лучше вообще подождать затвердевания 24 часа (как советую производитель керамики).
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++
